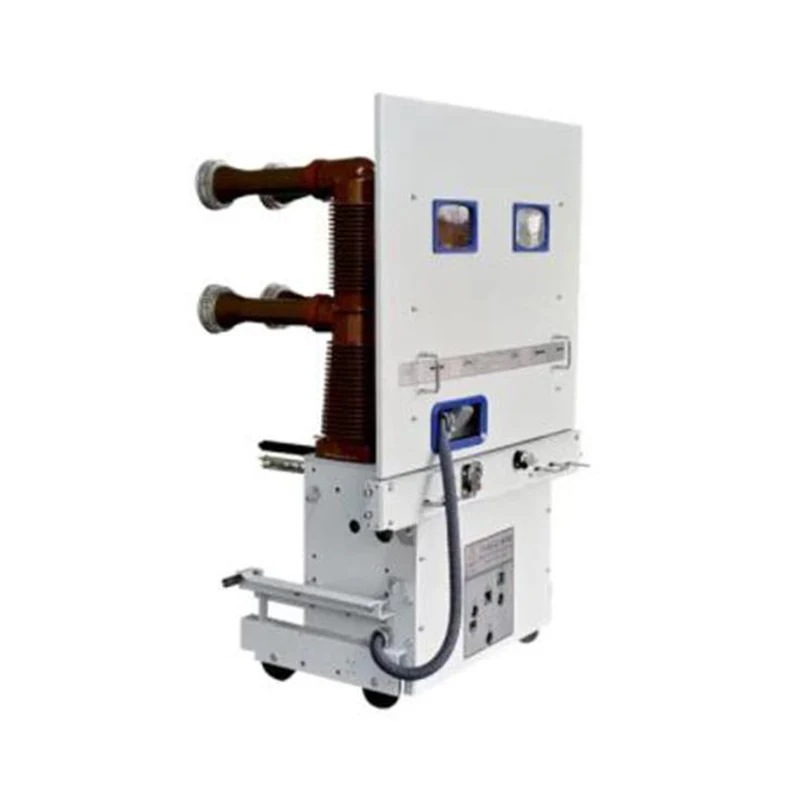

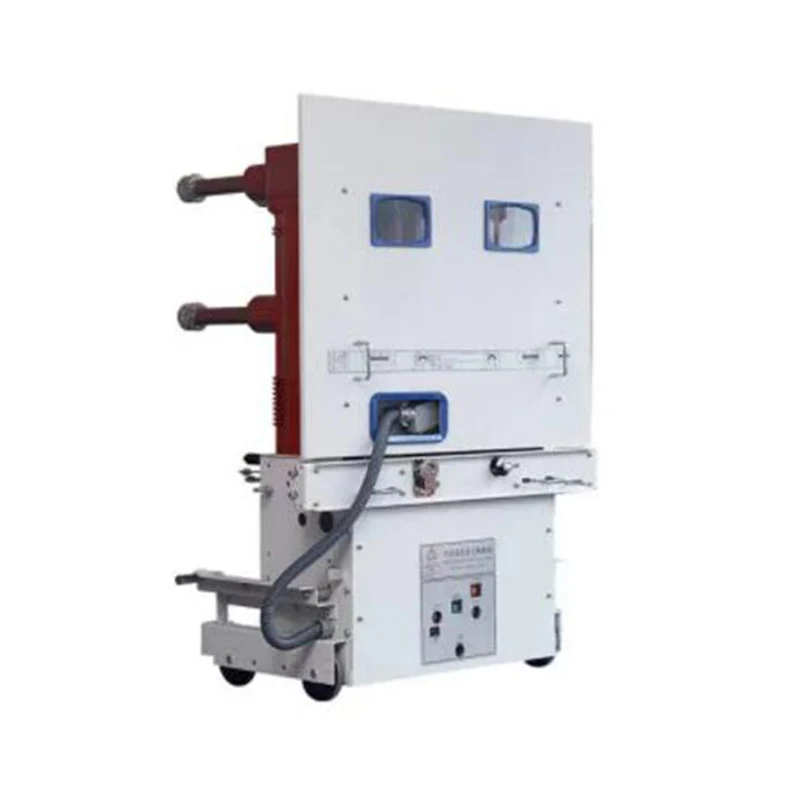

ZN85-40.5 سلسلة قواطع دوائر فراغية داخلية عالية الجهد

قاطع الدائرة الفراغية الداخلية ذو الجهد العالي سلسلة ZN85-40.5 عبارة عن معدات تبديل داخلية AC 50 هرتز 40.5 كيلو فولت ثلاثية الطور.
♦ طريقة التثبيت: نوع قابل للسحب؛
♦ آلية التشغيل: آلية تشغيل الزنبرك؛
♦ نوع القطب: عمود مجمع، عمود مدمج؛
♦ التطبيق: المفاتيح الكهربائية KYN61-40.5.
♦ المكونات الثانوية: 58 دبابيس، 64 دبابيس.

إرسال استفسار

وصف المنتج

XUCKY Electric هي شركة رائدة في مجال تصنيع ومصدر الصين متخصصة في قواطع دوائر الفراغ ذات الجهد العالي من سلسلة ZN85-40.5. لدينا مجموعة واسعة من المنتجات لتلبية الاحتياجات المختلفة لعملائنا في جميع أنحاء العالم. إن التزامنا بالجودة العالية والتكنولوجيا المبتكرة وخدمة العملاء الممتازة يجعلنا متميزين في صناعتنا.

قاطع الدائرة الفراغية الداخلي ZN85-40.5 عبارة عن معدات تبديل داخلية AC 50 هرتز 40.5 كيلو فولت ثلاثية الطور.

♦ طريقة التثبيت: نوع قابل للسحب؛

♦ آلية التشغيل: آلية تشغيل الزنبرك؛

♦ نوع القطب: عمود مجمع، عمود مدمج؛

♦ التطبيق: المفاتيح الكهربائية KYN61-40.5.

♦ المكونات الثانوية: 58 دبابيس، 64 دبابيس.

الظروف البيئية

♦ درجة الحرارة المحيطة: -15r~+40r；

♦ الارتفاع: <1000 متر؛

♦ الرطوبة النسبية: المتوسط اليومي <95%، المتوسط الشهري <90%؛

♦ شدة الزلازل: مستوى <8؛

♦ أماكن خالية من الحريق، وخطر الانفجار، والقذارة الخطيرة، والتآكل الكيميائي، وكذلك الاهتزاز الشديد.

المعلمات التقنية الرئيسية

لا	غرض	وحدة	قيمة
1	الجهد المقنن	كيلو فولت	40.5
2	التصنيف الحالي	A	1250 1600، 2000، 2500
3	تصنيف كسر الدائرة القصيرة الحالية	كا	25، 31.5
4	التيار الديناميكي (الذروة)		63، 80
5	تيار الاستقرار الحراري 4s		25، 31.5
6	تصنيف ماس كهربائى صنع التيار (الذروة)		63، 80
7	تصنيف رقم كسر تيار الدائرة القصيرة	مرات	20
8	تسلسل التشغيل المقدر		O-0.3s-CO-180s-CO
9	1 دقيقة تردد الطاقة يتحمل الجهد	كيلو فولت	95
10	تصنيف دفعة البرق تحمل الجهد	كيلو فولت	185
11	الحياة الميكانيكية	مرات	10000
12	تصنيف بنك مكثف واحد التبديل الحالي	A	630
13	تصنيف البنك مكثف العودة إلى الوراء الحالية	A	400
14	الجهد المقنن لمحرك تخزين الطاقة	V	التيار المتناوب/تيار مستمر 220/110
15	قوة محرك تخزين الطاقة	W	≥230
16	وقت تخزين الطاقة	s	≥15
17	معدل الجهد الكهربي لملف الإغلاق/الفتح	V	دي سي 220/110
18	التصنيف الحالي لملف الإغلاق/الفتح	A	1.05 (110 فولت) 0.96 (220 فولت)
19	التخليص بين جهات الاتصال المفتوحة	مم	20±2
20	الاتصال بالسفر	مم	7.5±1.5
21	ثلاث مراحل فتح وإغلاق عدم التزامن	آنسة	≥2
22	الاتصال وقت الارتداد الإغلاق	آنسة	≥3
23	مقاومة الدائرة الرئيسية (لا تشمل ذراع الاتصال)	مΩ	≥40
