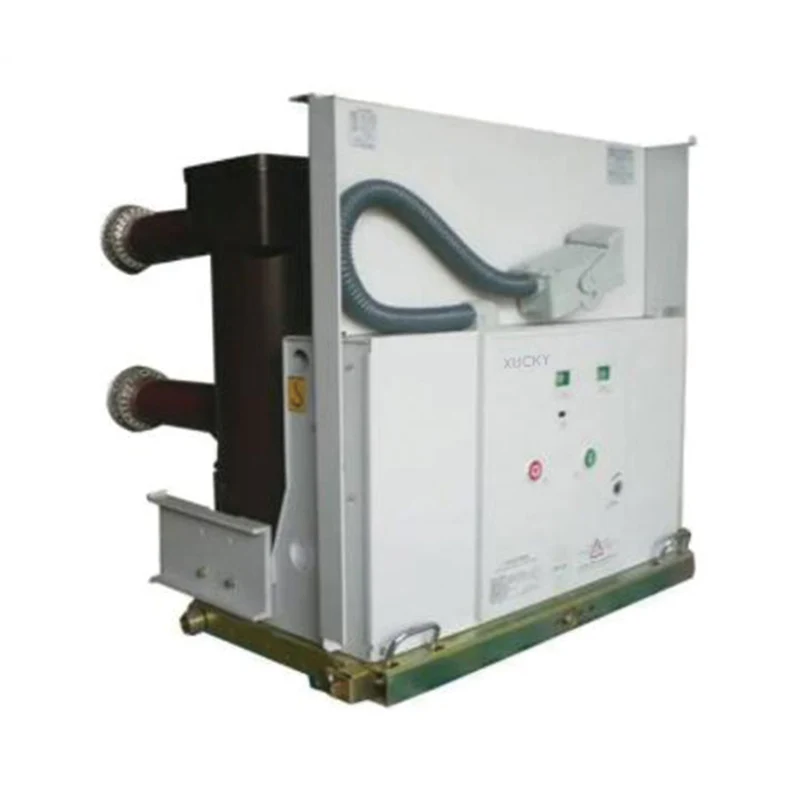

قاطع الدائرة الفراغية الداخلية ذات الجهد العالي من سلسلة VS1-24

XUCKY Electric هي شركة رائدة في مجال تصنيع ومصدر الصين متخصصة في قواطع دوائر فراغية داخلية عالية الجهد من سلسلة VS1-24. لدينا مجموعة واسعة من المنتجات لتلبية الاحتياجات المختلفة لعملائنا في جميع أنحاء العالم. إن التزامنا بالجودة العالية والتكنولوجيا المبتكرة وخدمة العملاء الممتازة يجعلنا متميزين في صناعتنا.

إرسال استفسار

وصف المنتج

قاطع الدائرة الفراغية الداخلي عالي الجهد من سلسلة VS1-24 عبارة عن معدات تبديل داخلية ثلاثية الطور AC 50 هرتز 24 كيلو فولت

♦ طريقة التثبيت: النوع القابل للسحب، النوع الثابت، النوع المثبت على الجانب؛

♦ آلية التشغيل: آلية تشغيل الزنبرك وآلية التشغيل المغناطيسي الدائم؛

♦ نوع القطب: عمود مجمع، عمود مدمج؛

♦ التطبيق: sw.tchgear KYN28-24، XGN-24.

♦ المكونات الثانوية: 58 دبابيس، 64 دبابيس.

معايير المنتج

♦ IEC62271-100 مجموعة المفاتيح الكهربائية وأجهزة التحكم ذات الجهد العالي الجزء 100: قواطع دوائر التيار المتردد

♦ GB1984 قواطع التيار المتردد ذات الجهد العالي

♦ GB/T11022 المواصفات العامة لمجموعة المفاتيح الكهربائية ذات الجهد العالي ومعايير مجموعة التحكم

♦ JB/T 3855 قواطع التيار المتردد ذات الجهد العالي

♦ مواصفات DL/T402 لقواطع التيار المتردد ذات الجهد العالي

الظروف البيئية

♦ درجة الحرارة المحيطة: -15 درجة مئوية~+40 درجة مئوية؛

♦ الارتفاع: <1000 متر؛

♦ الرطوبة النسبية: المتوسط اليومي <95%، المتوسط الشهري <90%؛

♦ شدة الزلازل: مستوى <8؛

♦ أماكن خالية من الحريق، وخطر الانفجار، والقذارة الخطيرة، والتآكل الكيميائي، وكذلك الاهتزاز الشديد.

المعلمات التقنية الرئيسية

لا	غرض	وحدة	قيمة
1	الجهد المقنن	كيلو فولت	24
2	1 دقيقة تردد الطاقة يتحمل الجهد		65
3	تصنيف دفعة البرق تحمل الجهد		125
4	التردد المقدر	هرتز	50
5	التصنيف الحالي	A	630، 1250، 1600، 2000، 2500، 3150
6	تصنيف كسر الدائرة القصيرة الحالية	كا	20، 25، 31.5
7	معدل صنع الدائرة القصيرة الحالية (الذروة)		50، 63، 80
3	تصنيف وقت قصير تحمل التيار		20، 25، 31.5
9	قيمة الذروة المقدرة تحمل التيار		50، 63، 80
10	مدة الدائرة القصيرة المقدرة	S	4
11	تسلسل التشغيل المقدر		0-0.3s-C0-180s-C0 0-180s-C0-180s-C0 (50 كيلو أمبير)
12	تصنيف فتح إغلاق كابل الشحن الحالي	A	31.5
13	تصنيف رقم كسر تيار الدائرة القصيرة	مرات	50 (30 لـ 40 كيلو أمبير، 20 لـ 50 كيلو أمبير)

لا	غرض	وحدة	قيمة
14	وقت الاستراحة	آنسة	<80
15	الحياة الميكانيكية	مرات	10000
16	قاطع الدائرة طبقاً لتصنيف الحياة الكهربائية		فئة E2
17	قاطع الدائرة وفقًا لتصنيف القدرة الحالية للفتح والإغلاق		فئة C2
18	يسمح بسمك التآكل التراكمي للتلامس المتحرك والاتصال الثابت	مم	3
19	التخليص بين جهات الاتصال المفتوحة	مم	14 ± 1
20	على السفر	مم	3.5±1
21	متوسط سرعة الإغلاق	آنسة	0.7±0.2
22	متوسط سرعة الافتتاح	آنسة	1.4 ± 0.2
23	وقت الإغلاق (الجهد المقنن)	آنسة	35-70
24	وقت الافتتاح (الجهد المقنن)	آنسة	20-50
25	الاتصال وقت الارتداد الإغلاق	آنسة	≥2
26	ثلاث مراحل فتح وإغلاق عدم التزامن	آنسة	≥2
27	كل مرحلة مقاومة الدائرة الموصلة	uQ	≥50 (630 أمبير) ≥45 (1250 أمبير) ≥35 (1600-2000 أمبير) ≥25 (2500-3150 أمبير)
28	مرحلة إلى مرحلة المسافة المركزية	مم	210، 275
29	ضغط الاتصالات	N	2400±200 (20 كيلو أمبير، 25 كيلو أمبير) 3100±200 (31.5 كيلو أمبير)
30	الاتصال فتح نطاق الارتداد	مم	.52.5
31	تصنيف جهد التشغيل	V	تيار متردد/DC110/220
32	تصنيف العمل الحالي	A	1.1 (تيار متردد/تيار مستمر 220 فولت) 3.3 (تيار متردد/تيار مستمر 110 فولت)
33	قوة محرك تخزين الطاقة	W	70
34	الجهد المقنن لمحرك تخزين الطاقة	V	تيار مستمر 220/DC110
35	وقت تخزين الطاقة	آنسة	≥10
