XUCKY Electric هي شركة رائدة في مجال تصنيع ومصدر الصين متخصصة في قواطع دوائر الفراغ من النوع 3 ذات التثبيت الجانبي VEF-12GD. لدينا مجموعة واسعة من المنتجات لتلبية الاحتياجات المختلفة لعملائنا في جميع أنحاء العالم. إن التزامنا بالجودة العالية والتكنولوجيا المبتكرة وخدمة العملاء الممتازة يجعلنا متميزين في صناعتنا.
تركيب جانبي مدمج، مع مفتاح فصل، مع مفتاح أرضي (تأريض علوي/سفلي)، آلية تشابك مدمجة مصغرة
● 12 كيلو فولت، 630 ~ 1250 أمبير، 20 ~ 31.5 كيلو فولت
● لعرض الخزانة 500 مم
● براءة اختراع التكنولوجيا
● تكنولوجيا الختم الصلبة
● محطة صادرة مزودة بمستشعر عرض مشحون غير متصل
● يمكن تعديل كتلة باب الخزانة مجانًا
بيئة الاستخدام العادي
● درجة الحرارة المحيطة: -15 إلى 40 درجة مئوية، متوسط درجة الحرارة اليومية ≥+35 درجة مئوية؛
● الرطوبة: يبلغ متوسط قيمة الرطوبة النسبية المقاسة خلال 24 ساعة ≥95%؛ متوسط قيمة ضغط بخار الماء المقاس خلال 24 ساعة هو 2.2 كيلو باسكال؛ متوسط قيمة الرطوبة النسبية <90%؛ متوسط قيمة ضغط بخار الماء الشهري هو <1.5 كيلو باسكال؛
● الارتفاع ≥1000m؛
● يمكن تجاهل أشعة الشمس.
● يمكن تجاهل الاهتزازات الصادرة من خارج مجموعة المفاتيح الكهربائية ومعدات التحكم؛
● الهواء المحيط غير ملوث بشكل كبير بالغبار أو الدخان أو الغازات المسببة للتآكل أو القابلة للاشتعال أو البخار أو الدخان.

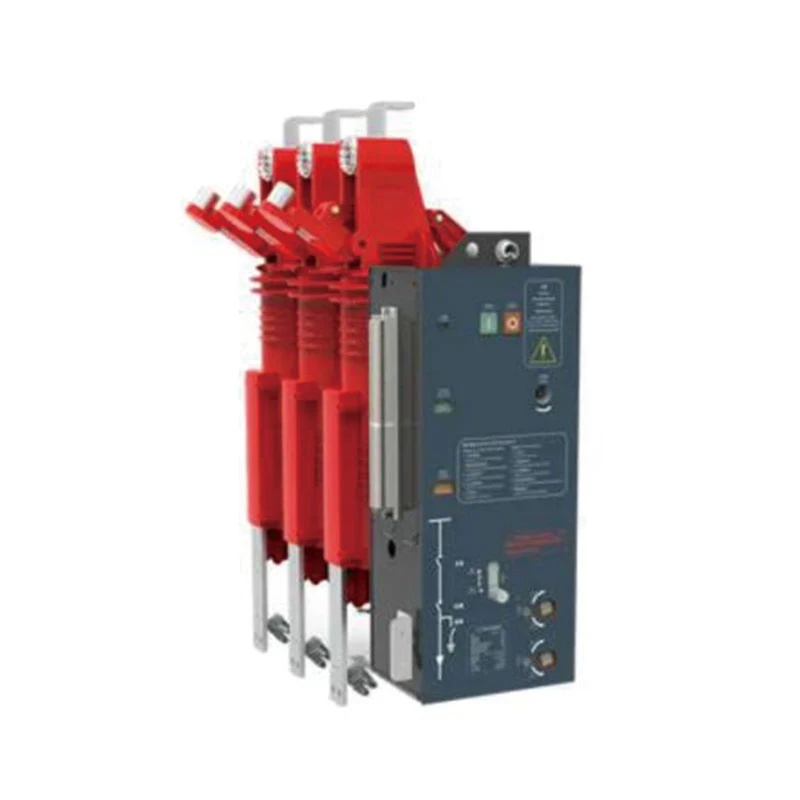

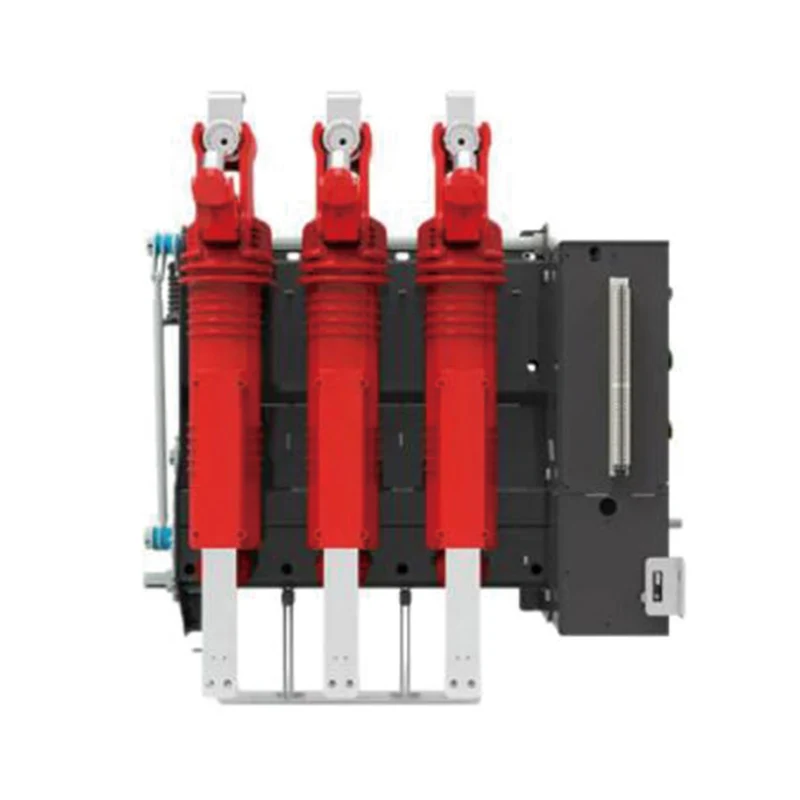

الدائرة الرئيسية لقاطع الدائرة الفراغية ذو التركيب الجانبي من سلسلة VEF-12GD من النوع 3 يتم ترتيبها طوليًا. الجزء العلوي هو مفتاح قطع الاتصال، والجزء الأوسط هو قاطع الدائرة الفراغية، والجزء السفلي هو المفتاح الأرضي. توجد آلية التشغيل وآلية قاطع الدائرة وآلية التشابك في الجزء الأمامي من المفتاح. يمكن تثبيت المفتاح رأسًا على عقب.
● السلامة والقطب المدمج الممتاز
موثوقية عالية، وأداء عزل مستقر، وهيكل أقوى، وتصغير، ولا تحتاج إلى صيانة، وأكثر صديقة للبيئة، ومقاومة ميكانيكية عالية.
● قطع الاتصالات المرئية المفتوحة
مفتاح فصل دوار مع جهات اتصال مفتوحة مرئية بعد الفتح.
● آلية التشغيل المعيارية
يستخدم قاطع الدائرة آلية تشغيل معيارية، والتي يمكن استبدالها أو إصلاحها بشكل مستقل، ولها قابلية تبادل جيدة. يمكن تشغيله يدويًا، أو يمكن تشغيله عن طريق تخزين الطاقة AC أو DC لتحقيق التحكم عن بعد.
● ثلاثة أعمدة عملية خطوة بخطوة، تشابك ميكانيكي موثوق
يتم تشغيل مفتاح الفصل، وقاطع الدائرة، والمفتاح الأرضي على عمود واحد على التوالي، ويوجد تعشيق ميكانيكي قسري بين الأعمدة الثلاثة لمنع سوء التشغيل.
● نهاية السلك الخارج مع مستشعر عرض مشحون غير متصل
لا توجد سعة، باستخدام تقنية الحث غير التلامسي، آمنة وموثوقة.
● تم تصميم باب الخزانة والمفتاح الأرضي بهيكل متشابك موثوق به
لضمان سلامة المشغل، باب الخزانة خالي من التعديل مع كتلة باب الخزانة.
|
لا. |
أغراض |
وحدة |
حدود |
||
|
1 |
الجهد المقنن |
كيلو فولت |
12 |
||
|
2 |
(1 دقيقة) تردد الطاقة المقنن لوقت قصير يتحمل الجهد: مرحلة إلى مرحلة، عبر جهات الاتصال المفتوحة |
42/48 |
|||
|
3 |
نبضة البرق المقدرة تتحمل الجهد (الذروة): مرحلة إلى مرحلة، عبر الاتصالات المفتوحة |
75/85 |
|||
|
4 |
تردد طاقة الدائرة الأولية يتحمل الجهد (1 دقيقة) |
V |
2000 |
||
|
5 |
التردد المقدر |
هرتز |
50 |
||
|
6 |
التصنيف الحالي |
A |
630، 1250 |
||
|
7 |
تصنيف كسر الدائرة القصيرة الحالية |
كا |
20 |
25 |
31.5 |
|
8 |
الذروة المقدرة تحمل التيار |
كا |
50 |
63 |
80 |
|
9 |
تصنيف ماس كهربائى صنع التيار |
كا |
50 |
63 |
80 |
|
10 |
تصنيف 4S لوقت قصير يتحمل التيار |
ال |
20 |
25 |
31.5 |
|
11 |
تصنيف وقت قصير تحمل المدة الحالية |
S |
4 |
||
|
12 |
تصنيف بنك مكثف واحد/من الخلف إلى الخلف يكسر التيار |
A |
630/400 |
||
|
13 |
تصنيف بنك مكثف مما يجعل التدفق الحالي |
كا |
12.5 (التردد ≥1000 هرتز) |
||
|
14 |
تصنيف رقم كسر تيار الدائرة القصيرة |
مرات |
30 |
||
|
15 |
الحياة الميكانيكية (مفتاح الفصل/قاطع الدائرة/المفتاح الأرضي) |
|
3000/10000/3000 |
||
|
16 |
سمك التآكل التراكمي المسموح به للاتصال المتحرك والثابت |
مم |
3 |
||
|
17 |
تصنيف إغلاق الجهد التشغيل |
V |
AC24/48/110/220، DC24/48/110/220 |
||
|
18 |
تصنيف جهد التشغيل الافتتاحي |
||||
|
19 |
الجهد المقدر للمحرك |
||||
|
20 |
القوة المقدرة للمحرك |
W |
70 |
||
|
21 |
وقت الشحن |
S |
<15 |
||
|
22 |
التخليص بين جهات الاتصال المفتوحة |
مم |
9 ± 1 |
||
|
23 |
تجاوز |
3.5±1 |
|||
|
24 |
اتصالات إغلاق الوقت ترتد |
آنسة |
<2 |
||
|
25 |
ثلاث مراحل فتح وإغلاق غير متزامن |
<2 |
|||
|
26 |
وقت الافتتاح (الجهد المقنن) |
<40 |
|||
|
27 |
وقت الإغلاق (الجهد المقنن) |
<60 |
|||
|
28 |
متوسط سرعة الفتح (تم فتح جهات الاتصال للتو ~ 6 مم) |
آنسة |
0.9-13 |
||
|
29 |
متوسط سرعة الإغلاق (6 مم ~ جهات الاتصال مغلقة للتو) |
0.5-11 |
|||
|
30 |
اتصالات فتح سعة الارتداد |
مم |
<2 |
||
|
31 |
اتصالات إغلاق ضغط الاتصال |
N |
2400 ± 200 (20-25 كيلو أمبير) 3100 ± 200 (31.5 كيلو أمبير) |
||
|
32 |
تسلسل التشغيل المقدر |
|
O-03S-CO-180S-CO |
||
