عندما يتعلق الأمر بحماية الدوائر الكهربائية، فالاختيار بينهماالحرارية المغناطيسية (TMD)والرحلة الإلكترونية (ETR)تعد القواطع أكثر من مجرد تفاصيل فنية - فهي تؤثر بشكل مباشر على سلامة النظام، وكفاءة التكلفة، والموثوقية على المدى الطويل. باعتبارها شركة مصنعة لحلول حماية الدوائر لأكثر من 17 عامًا، تتفهم XUCKY الاحتياجات الفريدة للموزعين وتجار الجملة ومديري المشاريع عبر القطاعات الصناعية والتجارية والسكنية. يشرح هذا الدليل الاختلافات الأساسية وحالات الاستخدام وسبب تصميم عروض TMD/ETR من XUCKY لتلبية المعايير العالمية.
قبل الغوص في المقارنات، من المهم تحديد هاتين التقنيتين:
· قواطع الرحلة الحرارية المغناطيسية (TMD):حل ميكانيكي يستخدم شريطًا ثنائي المعدن (للحماية من الحمل الزائد) ومغناطيسًا كهربائيًا (لحماية الدائرة القصيرة).XUCKYيعد خط TMD الخاص بـ (على سبيل المثال، M11 MCCB) عنصرًا أساسيًا في الأنظمة الكهربائية ذات الأغراض العامة.
· قواطع الرحلة الإلكترونية (ETR):حل رقمي يستخدم محول تيار (CT) ومعالجًا دقيقًا لمراقبة ظروف الدائرة، مما يؤدي إلى الرحلات بناءً على الحدود المبرمجة. تم تصميم قواطع ETR من XUCKY للتطبيقات بالغة الدقة.

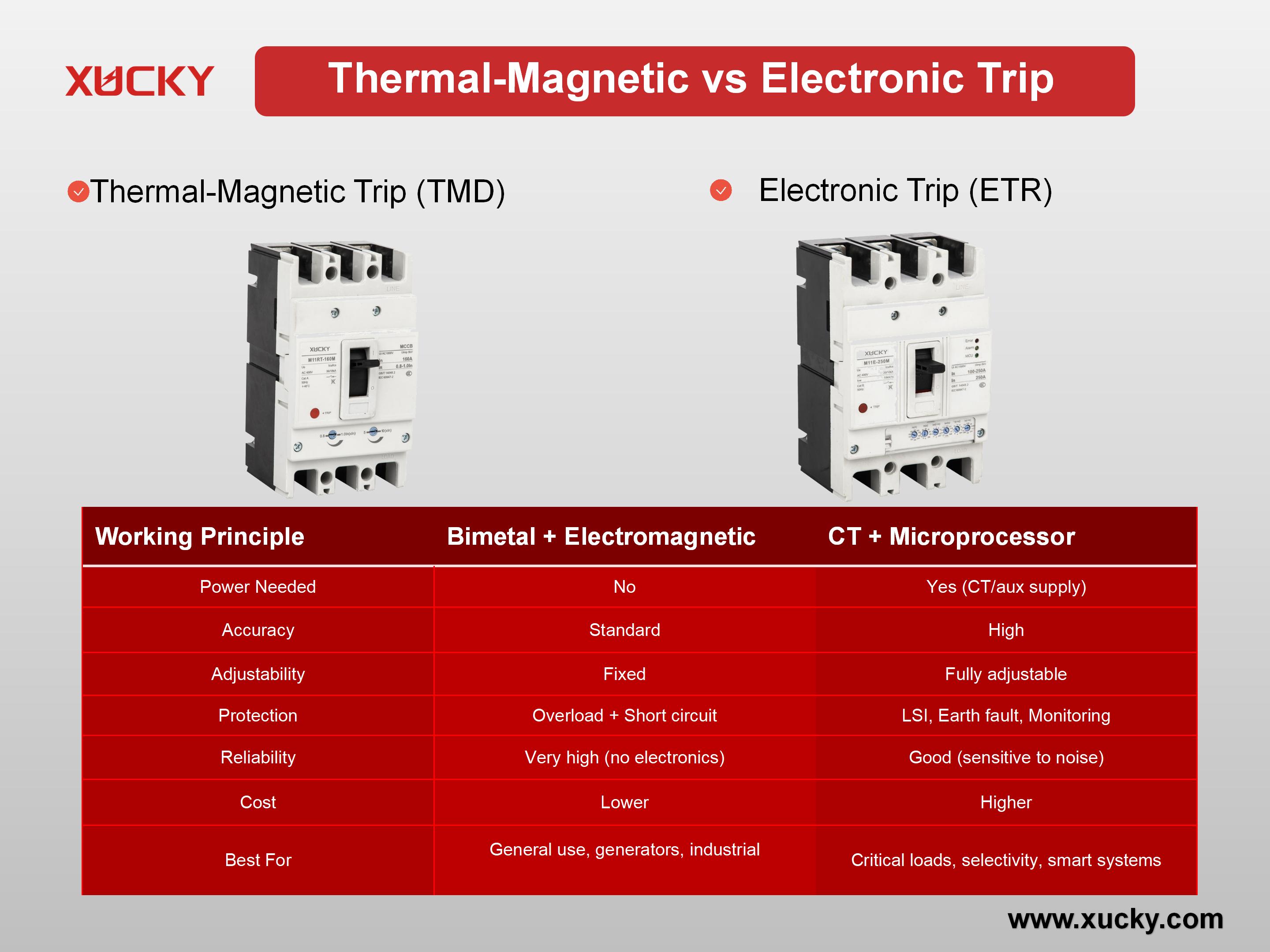

لمساعدة الموزعين على تقديم المشورة للعملاء ومديري المشاريع في اختيار الحل المناسب، نقوم بتحليل مقاييس الأداء الرئيسية:
قواطع TMD (سلسلة XUCKY M11):ينحني الشريط ثنائي المعدن (المكون من معدنين بمعدلات تمدد حراري مختلفة) عند ارتفاع درجة حرارته بسبب التيار الزائد، مما يؤدي إلى حدوث رحلة. بالنسبة للدوائر القصيرة، يولد المغناطيس الكهربائي مجالًا مغناطيسيًا قويًا يفصل جهة اتصال القاطع في أجزاء من الثانية. لا يتطلب هذا التصميم الميكانيكي طاقة خارجية - مما يجعل قواطع TMD مستقلة عن الإمدادات المساعدة (ميزة مهمة في المواقع النائية، على سبيل المثال، المواقع الصناعية التي تعمل بالمولدات).
قواطع ETR (سلسلة XUCKY M11E):يقيس التصوير المقطعي التيار في الوقت الحقيقي، والذي تتم معالجته بواسطة معالج دقيق للمقارنة مع العتبات المحددة مسبقًا (الحمل الزائد، الدائرة القصيرة، خطأ الأرض). يرسل المعالج الدقيق إشارة إلى الملف اللولبي لفصل القاطع عند تجاوز الحدود. تعتمد قواطع ETR على مصدر طاقة إضافي (على سبيل المثال، خرج CT أو جهد خارجي)، لذا فهي غير مناسبة للأنظمة التي لا تحتوي على طاقة احتياطية.
قواطع TMD:الدقة "قياسية" (±10-15% من التيار المقنن) لأن الشرائط ثنائية المعدن تتم معايرتها لخصائص حرارية ثابتة. قابلية التعديل محدودة - لا يمكن للمستخدمين تعديل إعدادات الرحلة (على سبيل المثال، تأخير التحميل الزائد) بعد التصنيع. بالنسبة للموزعين الذين يخدمون الشركات الصغيرة والمتوسطة (SMB) أو المشاريع السكنية، تعمل الإعدادات الثابتة لـ TMD على تبسيط المخزون (عدد أقل من وحدات SKU في المخزون) وتقليل ارتباك العميل.
قواطع ETR:الدقة عالية (±2-5% من التيار المقنن) بسبب المراقبة الرقمية. والأهم من ذلك، أن قواطع ETR توفر معلمات رحلة قابلة للتعديل بالكامل:
o تأخير التحميل الزائد (لتجنب الرحلات المزعجة بسبب زيادة بدء تشغيل المحرك)
o قدرة كسر الدائرة القصيرة (منحنيات LSI: وقت طويل، وقت قصير، لحظي)
o حماية خطأ الأرض (الكشف عن التيار المتبقي)
o مراقبة الدوائر (تسجيل البيانات للصيانة التنبؤية) بالنسبة لمديري المشاريع الذين يقومون ببناء شبكات ذكية أو أنظمة تحميل حرجة (مثل مراكز البيانات)، تضمن إمكانية التعديل هذه الامتثال لمعايير الصناعة الصارمة (على سبيل المثال، IEC 60947-2).
قواطع TMD:يحمي من خطرين أساسيين:
1. الزائد:ارتفاع تدريجي في التيار (على سبيل المثال، وجود عدد كبير جدًا من الأجهزة في دائرة واحدة).
2. ماس كهربائى:الزيادات المفاجئة في التيار العالي (على سبيل المثال، أخطاء الأسلاك). تم اعتماد قواطع TMD من XUCKY للتعامل مع ما يصل إلى 100 كيلو أمبير من تيار الدائرة القصيرة - مثالية للاستخدام الصناعي والتجاري العام (على سبيل المثال، أنظمة النسخ الاحتياطي للمولدات، والأحزمة الناقلة).
قواطع ETR:يضيف طبقات حماية متقدمة:
o الحماية من خطأ الأرض:يكتشف تيار التسرب (≥30 مللي أمبير) لمنع الصدمات الكهربائية (أمر بالغ الأهمية لمرافق الرعاية الصحية أو البيئات الرطبة).
o الانتقائية:يقوم برحلات فقط إلى الدائرة المعيبة (وليس اللوحة بأكملها) لتقليل وقت التوقف عن العمل (وهو أمر ضروري لمراكز البيانات أو خطوط التصنيع).
o مراقبة الحالة:يرسل تنبيهات للأنماط الحالية غير الطبيعية (تمكين الصيانة الاستباقية). تُستخدم قواطع ETR الخاصة بـ XUCKY في مزارع الطاقة الشمسية التركية وأنظمة تخزين طاقة البطارية في الإمارات العربية المتحدة (BESS) لحماية الأصول ذات القيمة العالية من الأضرار التي يمكن الوقاية منها.
قواطع TMD:
o مصداقية:مرتفع جدًا - عدم وجود مكونات إلكترونية يعني تقليل خطر الفشل الناتج عن تقلبات درجات الحرارة، أو التداخل الكهرومغناطيسي (EMI)، أو ارتفاع الجهد. تخضع قواطع TMD من XUCKY لأكثر من 10,000 اختبار دورة ميكانيكية لضمان المتانة.
o يكلف:أقل - يؤدي التصنيع الأبسط إلى تقليل أسعار الوحدات (تبدأ قواطع XUCKY TMD بسعر 1 دولار لكل وحدة للطلبات بالجملة). بالنسبة لتجار الجملة الذين يخدمون الأسواق الحساسة للسعر (على سبيل المثال، التعديلات التحديثية السكنية في ألبانيا)، تعمل قواطع TMD على موازنة التكلفة والسلامة.
قواطع ETR:
o مصداقية:جيد، ولكنه حساس للتداخل الكهرومغناطيسي (على سبيل المثال، من المحركات القريبة) ويتطلب تحديثات منتظمة للبرامج الثابتة. تعمل XUCKY على تخفيف ذلك من خلال أجهزة CT المحمية والمعالجات الدقيقة الصناعية.
o يكلف:أعلى - تضيف المكونات الرقمية والمعايرة إلى تكاليف الإنتاج. ومع ذلك، فإن التوفير على المدى الطويل (انخفاض عدد أعطال المعدات، وتقليل وقت التوقف عن العمل) يبرر الاستثمار في الأنظمة الحيوية. أفضل حالات الاستخدام: مطابقة الكسارات مع التطبيقات لمساعدة أصحاب المصلحة على اتخاذ قرارات مستنيرة، فيما يلي حالات الاستخدام الموصى بها من XUCKY:
| القواطع الحرارية والمغناطيسية (TMD). | قواطع الرحلة الإلكترونية (ETR). |
| الآلات الصناعية العامة (الناقلات والمضخات) | مراكز البيانات (حماية الحمل الحرج) |
| لوحات البناء السكنية والتجارية | مزارع الطاقة الشمسية وأنظمة BESS (رصد الأعطال الأرضية) |
| أنظمة النسخ الاحتياطي للمولدات (بدون طاقة إضافية) | مرافق الرعاية الصحية (التعثر الانتقائي لتجنب توقف المعدات) |
| مساحات البيع بالتجزئة للشركات الصغيرة والمتوسطة (مخزون فعال من حيث التكلفة) | الشبكات الذكية (مراقبة الحالة وتسجيل البيانات) |
لمساعدة أصحاب المصلحة على اتخاذ قرارات مستنيرة، فيما يلي حالات الاستخدام الموصى بها من XUCKY:
| القواطع الحرارية والمغناطيسية (TMD). | قواطع الرحلة الإلكترونية (ETR). |
| الآلات الصناعية العامة (الناقلات والمضخات) | مراكز البيانات (حماية الحمل الحرج) |
| لوحات البناء السكنية والتجارية | مزارع الطاقة الشمسية وأنظمة BESS (رصد الأعطال الأرضية) |
| أنظمة النسخ الاحتياطي للمولدات (بدون طاقة إضافية) | مرافق الرعاية الصحية (التعثر الانتقائي لتجنب توقف المعدات) |
| مساحات البيع بالتجزئة للشركات الصغيرة والمتوسطة (مخزون فعال من حيث التكلفة) | الشبكات الذكية (مراقبة الحالة وتسجيل البيانات) |
· العرض بالجملة:1000+ موك لقواطع TMD؛ أكثر من 5000 موك لحلول ETR المخصصة (مهلة قدرها 28 يومًا للتسليم العالمي).
· تخصيص صانعي القطع الأصلية: العلامات الخاصة، وإعدادات الرحلة المخصصة، والتعبئة ذات العلامات التجارية (مثالية للموزعين الذين يقومون ببناء خطوط الإنتاج الخاصة بهم).
· الدعم الفني: أدلة محلية ومساعدة هندسية على مدار الساعة طوال أيام الأسبوع لمديري المشاريع الذين يقومون بتصميم الأنظمة المعقدة.
قصة نجاح حديثة: تحول مصنع أغذية ماليزي من قواطع TMD العامة إلى خط ETR من XUCKY - مما أدى إلى تقليل وقت التوقف عن العمل المرتبط بفشل المحرك بنسبة 70% في 6 أشهر.
تعتبر القواطع الحرارية المغناطيسية العمود الفقري للأنظمة الكهربائية العامة - فهي فعالة من حيث التكلفة وموثوقة وسهلة النشر. تمثل قواطع الرحلات الإلكترونية مستقبل البنية التحتية الحيوية، حيث توفر الدقة وقابلية التعديل والحماية المتقدمة.
باعتبارك موزعًا أو تاجر جملة أو مدير مشروع، تضمن لك الشراكة مع XUCKY إمكانية الوصول إلى كلتا التقنيتين - مدعومة بما يزيد عن 17 عامًا من الخبرة في التصنيع والشهادة العالمية.
هل أنت على استعداد لاختيار الكسارة المناسبة لمشروعك القادم؟اتصل بفريق مبيعات XUCKYللحصول على استشارة مجانية أو عرض أسعار بالجملة.
