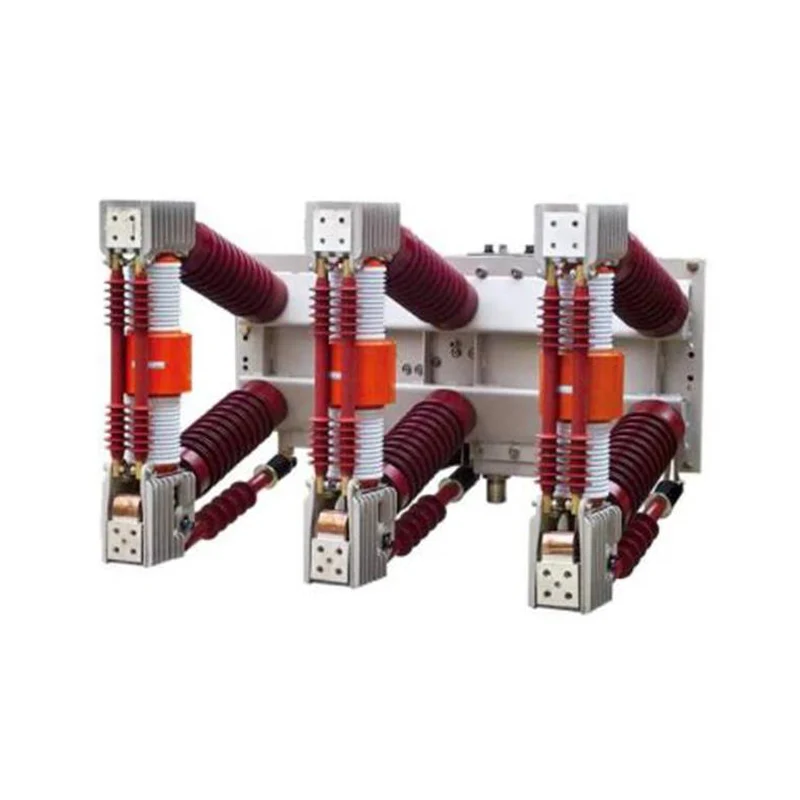

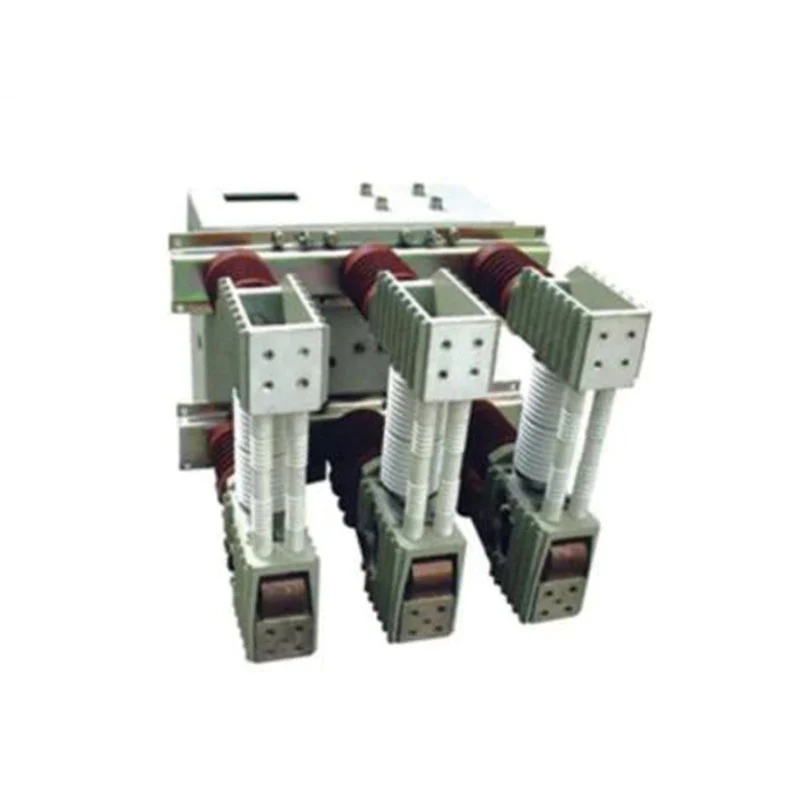

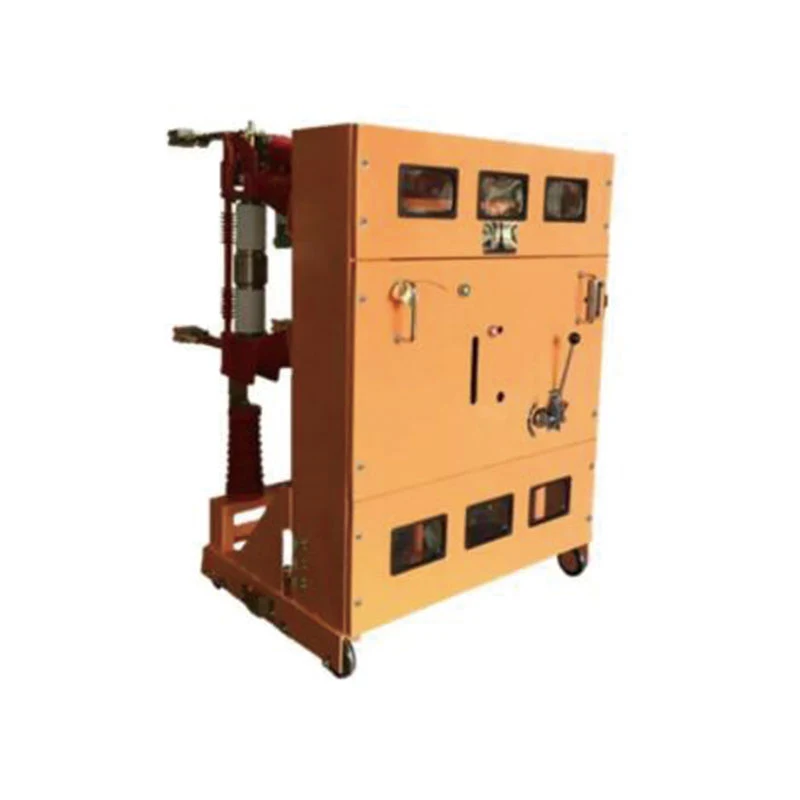

ZN12-12 40.5 سلسلة قواطع دوائر فراغية داخلية عالية الجهد

قاطع الدائرة الفراغية الداخلي ذو الجهد العالي سلسلة ZN12-12 40.5 عبارة عن معدات تبديل داخلية ثلاثية الطور AC 50 هرتز 12kV/40.5KV.
♦ طريقة التثبيت: النوع القابل للسحب، النوع الثابت؛
♦ آلية التشغيل: آلية تصنيف OP الربيع.
♦ التطبيق: المفاتيح الكهربائية GBC-35، JYN1-35.

إرسال استفسار

وصف المنتج

XUCKY Electric هي شركة رائدة في مجال تصنيع ومصدر الصين متخصصة في قواطع دوائر الفراغ ذات الجهد العالي من سلسلة ZN12-12 40.5. لدينا مجموعة واسعة من المنتجات لتلبية الاحتياجات المختلفة لعملائنا في جميع أنحاء العالم. إن التزامنا بالجودة العالية والتكنولوجيا المبتكرة وخدمة العملاء الممتازة يجعلنا متميزين في صناعتنا.

قاطع الدائرة الفراغية الداخلي ZN12-12/40.5 عبارة عن معدات تبديل داخلية ثلاثية الطور AC 50 هرتز 12kV/40.5KV.

♦ طريقة التثبيت: النوع القابل للسحب، النوع الثابت؛

♦ آلية التشغيل: آلية تصنيف OP الربيع.

♦ التطبيق: المفاتيح الكهربائية GBC-35، JYN1-35.

الظروف البيئية

♦ درجة الحرارة المحيطة: -25 درجة مئوية~+40 درجة مئوية؛

♦ الارتفاع: <1000 متر؛

♦ الرطوبة النسبية: المتوسط اليومي <95%، المتوسط الشهري <90%؛

♦ شدة الزلازل: مستوى <8؛

♦ أماكن خالية من الحريق، وخطر الانفجار، والقذارة الخطيرة، والتآكل الكيميائي، وكذلك الاهتزاز الشديد.

المعلمات التقنية الرئيسية

ZN12-12

لا	غرض	وحدة	قيمة
1	الجهد المقنن	كيلو فولت
2	التصنيف الحالي	A	630، 1250، 1600		1250، 1600،2000، 2500,3150		2000، 2500، 3150,4000
3	تصنيف كسر الدائرة القصيرة الحالية	كا	20	25	31.5	40	50
4	تيار الاستقرار الديناميكي (الذروة)	كا	50	63	80	100	125
5	تيار الاستقرار الحراري 4s	كا	20	25	31.5	40/3 ثانية	50/3 ثانية
6	تصنيف ماس كهربائى صنع التيار	كا	50	63	80	100	125
7	رقم كسر تيار الدائرة القصيرة	مرات	30				12
8	تسلسل التشغيل المقدر		CO-0.3S-CO-180S-CO			O-180S-CO-180S-CO
9	الحياة الميكانيكية	مرات	10000			6000
10	تصنيف رقم كسر الحالي	مرات	10000			6000
11	دفعة البرق المقدرة تحمل الجهد (الموجة الكاملة)	كيلو فولت	75
12	تردد الطاقة المقدر لوقت قصير يتحمل التيار (1 دقيقة)	كيلو فولت	42
13	وقت الإغلاق	آنسة	≥75
14	وقت الافتتاح	آنسة	≥65
15	الطاقة والجهد المقدر لمحرك تخزين الطاقة	ث / الخامس	275 واط/110 فولت، 220 فولت
16	وقت تخزين الطاقة	s	<15

لا	غرض	وحدة	قيمة
17	الجهد المقنن لملف الإغلاق	V	110 فولت، 220 فولت
18	الجهد المقدر لفتح الملف	V
19	الجهد المقنن من لفائف التعشيق	V
20	التصنيف الحالي للإصدار	A	5
21	التصنيف الحالي للمفتاح المساعد	A	AC10A، DC5A

ZN12-40.5

لا	غرض	وحدة	قيمة
1	الجهد المقنن	كيلو فولت	40.5
2	التصنيف الحالي	A	1250، 1600، 2000	1250، 1600،2000،2500
3	تصنيف كسر الدائرة القصيرة الحالية	كا	20، 25	31.5
4	تيار الاستقرار الديناميكي (الذروة)	كا	50، 63	80
5	تيار الاستقرار الحراري 4s	كا	20، 25	31.5
6	تصنيف ماس كهربائى صنع التيار (الذروة)	كا	50، 63	80
7	رقم كسر تيار الدائرة القصيرة	مرات	30	20
8	تسلسل التشغيل المقدر		CO-0.3S-CO-180S-CO
9	دفعة البرق المقدرة تحمل الجهد (الموجة الكاملة)	كيلو فولت	180
10	تردد الطاقة المقدر لوقت قصير يتحمل التيار (1 دقيقة)	كيلو فولت	95
11	وقت الإغلاق	آنسة	≥90
12	وقت الافتتاح	آنسة	≥75
13	ميكانيكا! حياة	مرات	10000	60000
14	تصنيف رقم كسر الحالي	مرات	10000	60000
15	تصنيف مكثف كسر البنك الحالي	A	630
	قوة محرك تخزين الطاقة	W	275
17	الجهد المقنن لمحرك تخزين الطاقة	V	≃110 فولت، 220 فولت
18	وقت تخزين الطاقة	s	≥15
19	الجهد المقنن لملف الإغلاق والفتح	V	≃110 فولت، 220 فولت
20	التصنيف الحالي للإفراج عن التيار الزائد	A	5
21	التصنيف الحالي للمفتاح المساعد	A	AC10A، DC5A
