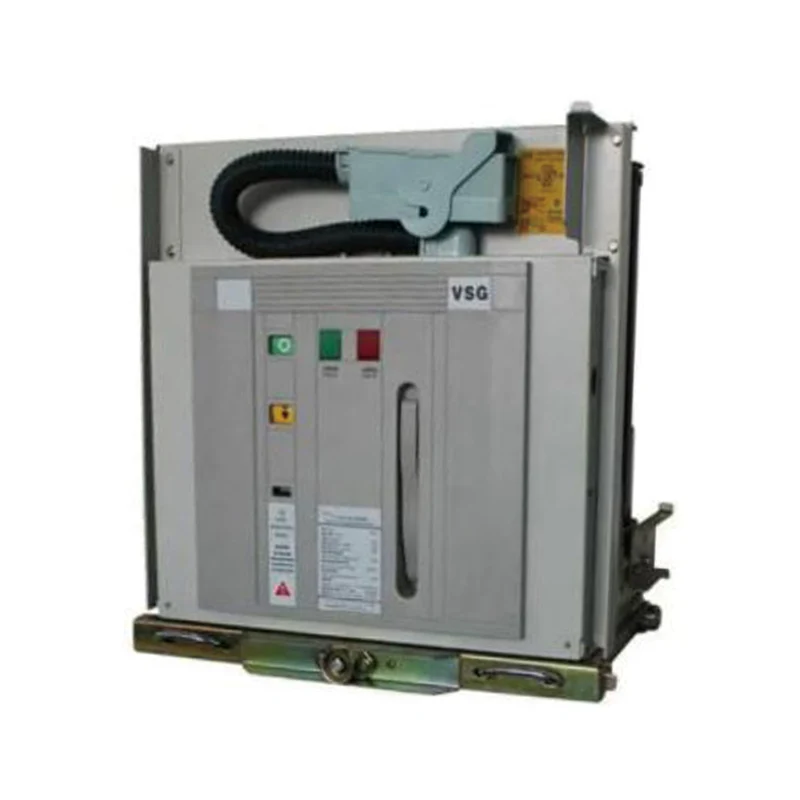

قاطع الدائرة الفراغية الداخلي عالي الجهد من سلسلة VSG-12

XUCKY Electric هي شركة رائدة في مجال تصنيع ومصدر الصين متخصصة في قواطع دوائر فراغية داخلية عالية الجهد من سلسلة VSG-12. لدينا مجموعة واسعة من المنتجات لتلبية الاحتياجات المختلفة لعملائنا في جميع أنحاء العالم. إن التزامنا بالجودة العالية والتكنولوجيا المبتكرة وخدمة العملاء الممتازة يجعلنا متميزين في صناعتنا.

إرسال استفسار

وصف المنتج

♦ طريقة التثبيت: النوع القابل للسحب، النوع الثابت؛

♦ آلية التشغيل: آلية تشغيل الزنبرك؛

♦ نوع القطب: القطب المجمع، القطب المضمن؛

♦ المسافة من مرحلة إلى مرحلة: 150 مم، 210 مم، 275 مم؛

الظروف البيئية لقواطع الدائرة الفراغية الداخلية ذات الجهد العالي من سلسلة VSG-12

♦ درجة الحرارة المحيطة: -15r~+40r؛

♦ الارتفاع: <1000 متر؛

♦ الرطوبة النسبية: المتوسط اليومي <95%، المتوسط الشهري <90%؛

♦ شدة الزلازل: مستوى <8؛

♦ أماكن خالية من الحريق، وخطر الانفجار، والقذارة الخطيرة، والتآكل الكيميائي، وكذلك الاهتزاز الشديد.

المعلمات الفنية الرئيسية لقواطع الدائرة الفراغية الداخلية ذات الجهد العالي من سلسلة VSG-12

لا	غرض	وحدة	قيمة
1	الجهد المقنن	كيلو فولت	12
2	1 دقيقة تردد الطاقة يتحمل الجهد		42
3	تصنيف دفعة البرق تحمل الجهد		75
4	التردد المقدر	هرتز	50
5	التصنيف الحالي	A	630، 1250، 1600، 2000، 2500، 3150
6	تصنيف كسر الدائرة القصيرة الحالية	كا	25، 31.5، 40
7	تصنيف وقت قصير تحمل التيار	كا	25، 31.5، 40
8	مدة الدائرة القصيرة المقدرة	s	4
9	قيمة الذروة المقدرة تحمل التيار	كا	63، 80، 100
10	تصنيف ماس كهربائى صنع التيار	كا	63، 80، 100
11	تردد طاقة الدائرة الثانوية يتحمل الجهد (Imin)	V	2000
12	تيار كسر بنك مكثف فردي / متتالي	A	630/400 (800/400 لـ 40 كيلو أمبير)
	وقت الافتتاح (الجهد المقنن)	آنسة	20-50
14	وقت الإغلاق (الجهد المقنن)	آنسة	35-70
15	الحياة الميكانيكية	مرات	10000
16	الحياة الكهربائية		فئة E2
17	الاتصالات المتحركة والثابتة التراكمية سمحت بسمك التآكل	مم	3
18	تصنيف إغلاق الجهد التشغيل	V	تيار متردد/DC110/220
19	تصنيف جهد التشغيل الافتتاحي	V	تيار متردد/DC110/220

لا	غرض	وحدة	قيمة
20	قوة المحرك المقدرة	W	90
21	وقت الشحن	s	≥15
22	التخليص بين جهات الاتصال المفتوحة	مم	9 ± 1
23	على السفر	مم	3±1
24	الاتصال وقت الارتداد الإغلاق	آنسة	≥2
25	Three phase opening and closing asynchronism	آنسة	≥2
26	متوسط سرعة الافتتاح	آنسة	0.9-1.7
27	متوسط سرعة الإغلاق	آنسة	0.6〜1.0
28	مقاومة الدائرة الموصلة الرئيسية	مΩ	≥45 (630 أمبير) ≥35 (1250-2000 أمبير) ≥25 (فوق 2500 أمبير)
29	إغلاق ضغط الاتصال من الاتصالات	N	3100-3700 (25-31.5 كيلو أمبير) 4400-4800 (40 كيلو أمبير)
30	تسلسل التشغيل المقدر		O-0.3s-CO-180s-CO

ملاحظة: عندما يكون التيار 4000 أمبير، تحتاج إلى تبريد الهواء القسري.

رسم الهيكل العام وحجم التثبيت (الوحدة: مم)

♦ نوع السحب (القطب المجمع)

عرض الخزانة	التصنيف الحالي (أ)	تصنيف تيار كسر الدائرة القصيرة (kA)	P	H	A	B	C	D	E	F	G	J	K	L	M	N	R	S	T
650	630	20'31.5	150	275	490	502	492	500	433	626	035	280	598	76	78	637	501	202	40
650	12j0	20-31.5	150	275	490	502	492	500	433	626	049	280	598	76	78	637	501	202	40
800	630	20-31.5	210	275	638	652	640	650	433	626	035	280	598	76	78	637	501	277	40
800	1250	20-40	210	275	638	652	640	650	433	626	049	280	598	76	78	637	501	277	40
800	1600	31.5-40	210	275	638	652	640	650	433	626	055	280	598	76	78	637	501	277	40
ووو	030	20-31.5	275	275	838	852	838	850	433	626	035	280	598	76	78	637	501	377	40
1000	1250	20-40	275	275	838	852	838	850	433	626	049	280	598	76	78	637	501	377	40
1000	1600	31.5-40	275	275	838	852	838	850	433	626	055	280	598	76	78	637	501	377	40
1000	1600-2000	31.5-40	310	310	838	852	838	850	361	680	079	295	586	77	88	698	529	377	0
1000	2500-4000	31.5-40	310	310	838	852	838	850	361	680	0109	295	586	77	88	698	529	377	0
