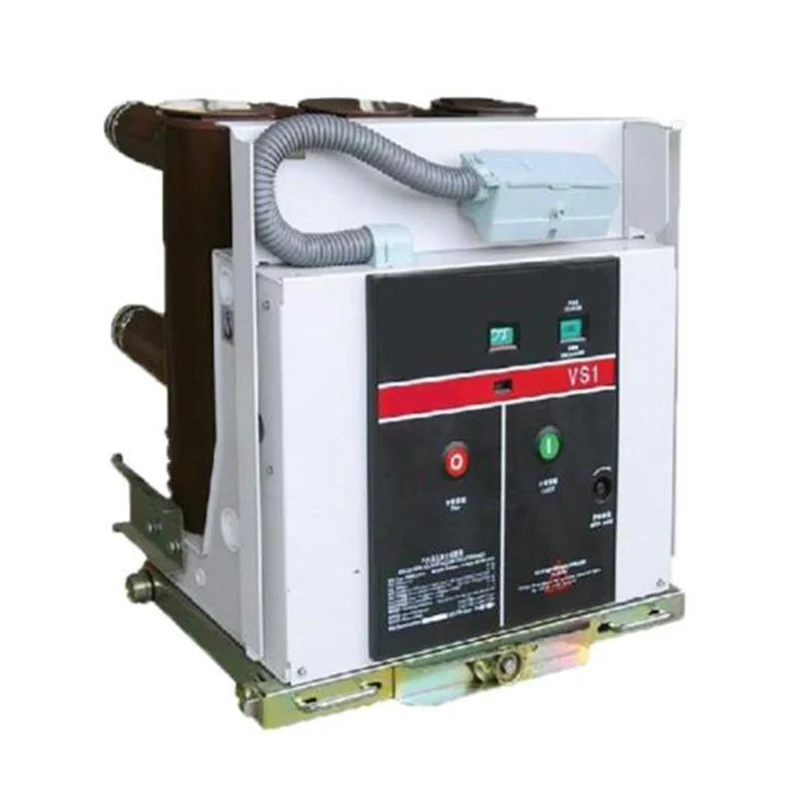

ZN63A-12 قاطع دارة فراغ داخلي عالي الجهد

XUCKY Electric هي شركة رائدة في مجال تصنيع ومصدر الصين متخصصة في قواطع دوائر الفراغ ذات الجهد العالي الداخلي ZN63A-12. لدينا مجموعة واسعة من المنتجات لتلبية الاحتياجات المختلفة لعملائنا في جميع أنحاء العالم. إن التزامنا بالجودة العالية والتكنولوجيا المبتكرة وخدمة العملاء الممتازة يجعلنا متميزين في صناعتنا.

إرسال استفسار

وصف المنتج

قاطع الدائرة الفراغية الداخلي عالي الجهد ZN63A-12 عبارة عن معدات داخلية ذات تيار متردد ثلاثي الطور 50 هرتز وجهد مقدر 12 كيلو فولت، والذي يمكن استخدامه للتحكم وحماية المرافق الكهربائية في المؤسسات الصناعية والتعدين ومحطات الطاقة والمحطات الفرعية، وهو مناسب لـ أماكن التشغيل المتكررة.

يمكن تشغيل قاطع دارة فراغ الجهد بشكل متكرر ولديه القدرة على الكسر وإعادة الإغلاق عدة مرات. تم تصميم المنتج كهيكل تجميع أمامي وخلفي، ولا يمكن استخدامه كوحدة تثبيت ثابتة فحسب، بل يمكن استخدامه أيضًا كوحدة عربة يدوية من خلال تجهيزه بالهيكل، وله وظيفة تشابك موثوقة.

قاطع الدائرة ZN63A 12KV يلبي المعايير: GB/T1984 وJB/T3855.

قاطع الدائرة الفراغية الداخلي عالي الجهد ZN63A-12 الذي تم إنتاجه بواسطة TAIXI Electric هو قاطع الدائرة الفراغية الداخلي عالي الجهد VS1 من الجيل الخامس. لديها وظيفة تشابك موثوقة ويمكن تشغيلها بشكل متكرر. لديها القدرة على الكسر وإعادة الإغلاق عدة مرات. يتكون قاطع الدائرة الفراغية عالي الجهد الداخلي من آلية التشغيل وغرفة إطفاء القوس، والتي يمكن استخدامها كوحدة تركيب ثابتة أو كعربة يد منفصلة مجهزة بعربة هيكل.

النموذج والمعنى

حالة العمل

1. درجة حرارة الهواء المحيط: -15~+40 درجة مئوية

2. الارتفاع: 2000m

3. الرطوبة: متوسط القيمة اليومية ≥95%، متوسط القيمة الشهرية ≥90%؛

4. ضغط بخار الماء: متوسط القيمة اليومية ≥2.2kPa؛ متوسط القيمة الشهرية .81.8 كيلو باسكال

5. يمكن إهمال الصدمات الخارجية والزلزال

6. عدم التشغيل في الأماكن المعرضة للتلوث بالغبار والضباب الدخاني والغازات المسببة للتآكل/الاشتعال والبخار والملح.

المواصفات الفنية

1. المواصفات الرئيسية والمعلمة التقنية

لا.	اسم	وحدة	بيانات
1	مسافة الاتصال	مم	11 ± 1
2	الاتصال بالسفر	مم	3.3±0.6
3	متوسط سرعة الإغلاق (6 مم-إغلاق)	آنسة	0.6±0.2
4	متوسط سرعة الفتح (الفتح -6 مم)	آنسة	1.1 ± 0.2
5	وقت مفتوح	آنسة	20 ~ 50
6	وقت قريب	آنسة	35 ~ 100
7	تحريك وقت ارتداد الاتصال عند الإغلاق	آنسة	≥2 ； 3 (40 كيلو أمبير)
8	عدم تزامن فتح ثلاث مراحل	آنسة	≥2
9	سمك التآكل المسموح به للاتصالات الثابتة والمتحركة	مم	3
10	مقاومة الدائرة الرئيسية	مΩ	≥50(630A); ≥45(1250A); ≥35 (1600 ~ 2000A) ؛ ≥25 (≥2500A)
11	ربط ضغط الاتصال الوثيق	N	2000 ± 200 (20 كيلو أمبير)؛ 2400 ± 200 (25 كيلو أمبير)؛ 3100±200(31.5 كيلو أمبير)؛ 4500 ± 250 (40 كيلو أمبير)

2. المعلمات الميكانيكية لقاطع الدائرة الكهربائية ذات الجهد العالي الداخلي بعد التجميع والتعديل

لا.	اسم		وحدة	بيانات
1	الجهد المقنن		كيلو فولت	12
2	مستوى العزل المقدر	دفعة البرق المقدرة تحمل الجهد (الذروة)	كيلو فولت	75
		تردد الطاقة 1 دقيقة يتحمل الجهد	كيلو فولت	42
3	تصنيف كسر ماس كهربائى الحالي		كا	20	25	31.5	40
4	التصنيف الحالي		A	630، 1250		630، 1250، 1600، 2000، 2500، 3150	1250، 1600، 2000، 2500، 3150، 4000
5	تصنيف الاستقرار الحراري الحالي (صالح)		كا	20	25	31.5	40
6	تصنيف الاستقرار الديناميكي الحالي (الذروة)		كا	63		80	100
7	تصنيف ماس كهربائى صنع الحالي (الذروة)		كا	50	63	80	100
8	العمليات المقدرة لكسر الدائرة القصيرة للانقطاع الحالي		مرات	50
9	تردد الطاقة يتحمل جهد الدائرة الثانوية (1 دقيقة)		V	2000
10	تسلسل التشغيل المقدر			O-0.3s-CO-180s-CO؛O-180s-CO-180s-CO(40kA)
11	وقت الاستقرار الحراري المقدر		s	4
12	تصنيف العودة إلى الخلف مكثف البنك كسر التيار		كيلو فولت	630/400، 800/400 (40 كيلو أمبير)
13	الحياة الميكانيكية		مرات	20000		10000 (40 كيلو أمبير)

3. المعلمات الفنية لفتح وإغلاق الملفات

غرض	إغلاق لفائف	فتح لفائف	ملحوظة
تصنيف جهد التشغيل (الخامس)	AC110/220؛ DC110/220	AC110/220؛ DC110/220	لا يوجد فتح يخضع لجهد التشغيل لملف الفتح أقل من 30% من جهد التشغيل المقدر.
قوة الملف (ث)	245	245
نطاق جهد العمل العادي	85% ~ 110% الجهد المقنن	65% ~ 120% الجهد المقنن

4. المعلمات الفنية لمحرك تخزين الطاقة

يعتمد محرك تخزين الطاقة محرك DC ذو مغناطيس دائم، ويتيح جهد التشغيل إمداد الطاقة بالتيار المتردد والتيار المستمر

نموذج	الفولطية (الخامس)	طاقة الخرج المقدرة (W)	نطاق جهد العمل العادي (V)	وقت الطاقة المخزنة تحت الجهد (الجهد) المقدر
ZYJ55-1	DC110/220	70	85% ~ 110% الجهد المقنن	≥15

هيكل المنتج وميزاته

1. قاطع الفراغ

تم تجهيز قاطع الدائرة 12KV بقاطع فراغ من السيراميك أو الزجاج من نوع الختم المتوسط، ويستخدم مادة اتصال من النحاس والكروم، وهيكل اتصال المجال المغناطيسي على شكل كوب، ومعدل التآكل الكهربائي للتلامس صغير، والعمر الكهربائي طويل، وتحمل الجهد الكهربي. مستوى الاتصال مرتفع، وقوة عازلة مستقرة، وسرعة استرداد القوس سريعة، ومستوى الاعتراض منخفض، وقدرة الكسر قوية.

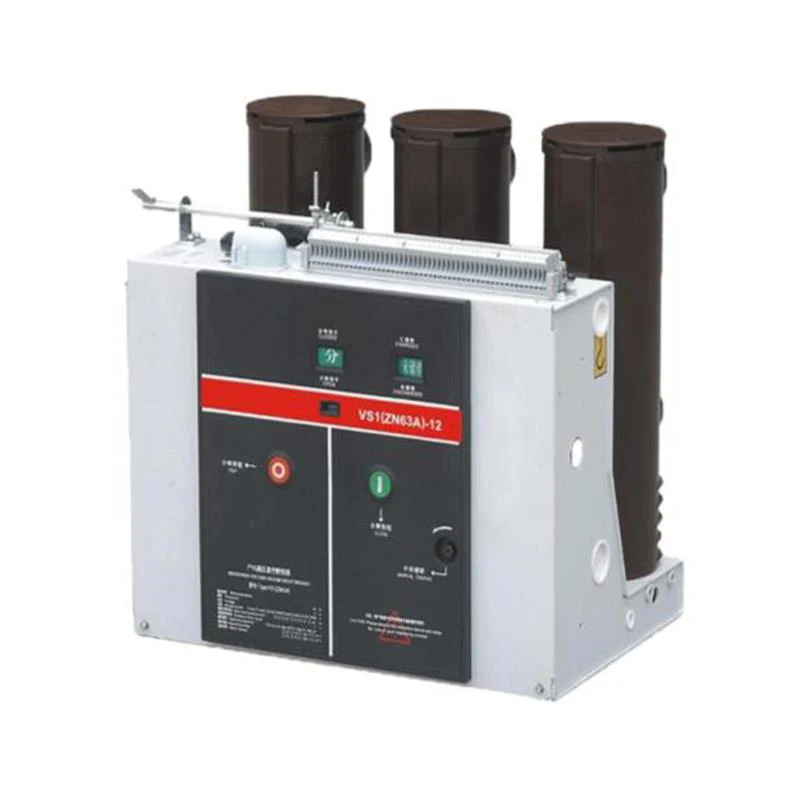

2. الهيكل العام

يعتمد الهيكل العام لقاطع الدائرة الفراغية عالي الجهد الداخلي على آلية التشغيل والترتيب الأمامي الخلفي لغرفة إطفاء القوس. جزء الدائرة الرئيسي مخصص للهيكل الأرضي ثلاثي الطور. يتم تثبيت قاطع الفراغ عموديًا في أنبوب عازل أنبوبي. إن أسطوانة العزل مصنوعة من راتنجات الإيبوكسي ويتم سكبها بعملية APG، لذلك فهي مقاومة بشكل خاص للزحف. هذا التصميم الهيكلي يقلل بشكل كبير من تراكم الغبار على سطح غرفة الإطفاء القوسي، ولا يمكنه فقط منع قاطع الفراغ من التلف بسبب العوامل الخارجية، ولكن يمكنه أيضًا ضمان مقاومة عالية لتأثير الجهد حتى في بيئة الحرارة الرطبة و تلوث خطير.

المسار الحالي للدائرة الرئيسية عندما يكون قاطع الدائرة 12 كيلو فولت في وضع الإغلاق:

يتم تثبيت مقعد المخرج العلوي 28 على الدعامة العلوية 27 في غرفة إطفاء القوس إلى جهة الاتصال الثابتة داخل غرفة إطفاء القوس الفراغي، من خلال جهة الاتصال المتحركة ومقطع التوصيل المتصل بها، ويتم توصيله بهدوء بالدعامة السفلية 30 و مقعد المخرج السفلي 32 . يتم تنفيذ تشغيل قاطع الدائرة الفراغية عالي الجهد الداخلي وتلامس جهات الاتصال بواسطة قضيب العزل 34 وزنبرك الطبق الداخلي 33 من خلال نظام قضيب توصيل قاطع الدائرة الفراغية عالي الجهد الداخلي.

تم تجهيز قاطع الدائرة بغطاء أسطوانة عازل مقاوم للغبار عند كل مستوى تيار. ليس من الضروري إزالة التيار المقنن 1250 أمبير أو أقل في الاستخدام الفعلي، ويجب إزالته عندما يكون التيار المقنن 1600 أمبير أو أعلى.

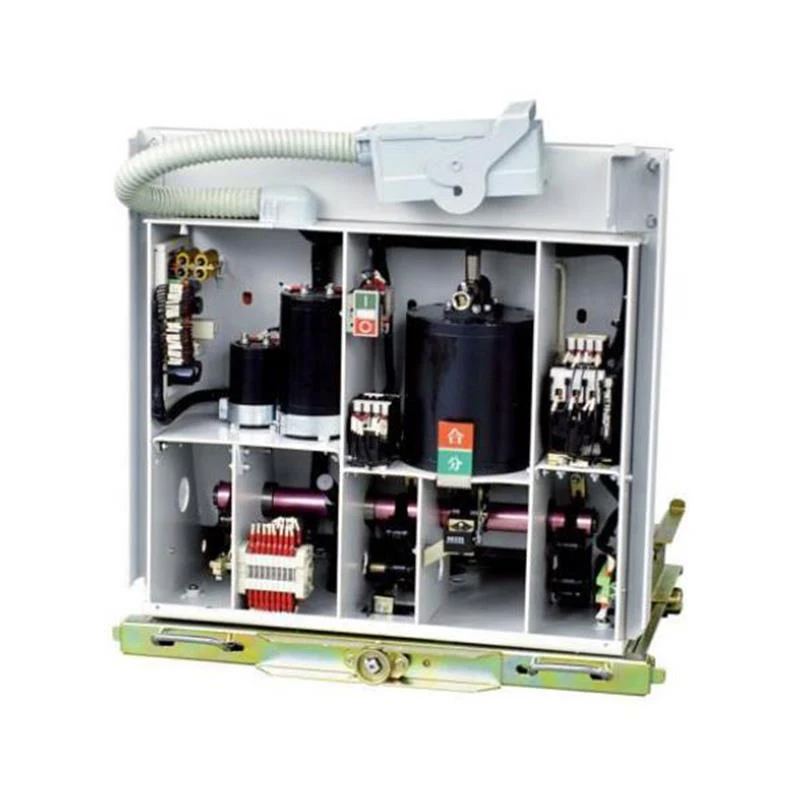

3. آلية التشغيل

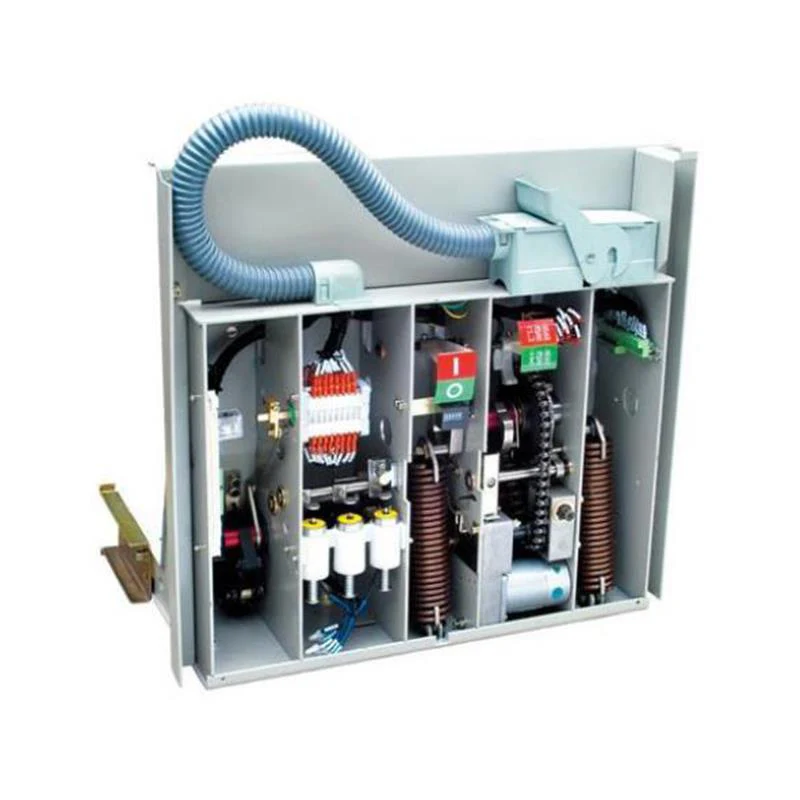

آلية التشغيل عبارة عن آلية تشغيل لتخزين الطاقة زنبركية مرتبة على مستوى الطائرة، والتي تحتوي على تخزين يدوي للطاقة ووظيفة تخزين الطاقة الكهربائية. يتم وضع آلية التشغيل في صندوق الآلية أمام غرفة إطفاء القوس. يتم استخدام صندوق الآلية لقاطع الدائرة 12KV كإطار لآلية التشغيل في وقت واحد. ينقسم صندوق الآلية إلى أربع لوحات تقسيم وسطية إلى خمس مساحات تجميع، حيث يتم تركيب أجزاء التخزين وتخزين الطاقة، وجزء النقل، وجزء التعثر، والجزء العازل على التوالي. الجزء الأمامي مجهز بمفصل وزر تشغيل وإيقاف وفتحة تشغيل تخزين الطاقة اليدوية ومؤشر حالة تخزين الزنبرك ومؤشر تشغيل وإيقاف. بهذه الطريقة، تشكل غرفة إطفاء القوس والآلية معًا لجعل الاثنين أكثر اتساقًا، وتقليل وصلة النقل الوسيطة غير الضرورية، وتقليل استهلاك الطاقة والضوضاء، وجعل وظيفة قاطع الدائرة 12KV أكثر موثوقية.

4. يتميز قاطع الدائرة 12KV بمزايا عمر الخدمة الطويل، الصيانة البسيطة، عدم التلوث، عدم وجود خطر الانفجار، انخفاض مستوى الضجيج، وما شابه ذلك، وهو أكثر ملاءمة من ظروف التشغيل المتكررة وظروف العمل القاسية الأخرى. يمكن تحميل قاطع الدائرة 12KV في مجموعة المفاتيح الكهربائية من نوع عربة اليد، كما يمكن استخدامه في مجموعة المفاتيح الكهربائية الثابتة.

مبدأ العمل

1. مبدأ انقراض القوس

يستخدم قاطع الدائرة 12KV غرفة إطفاء قوسية مع فراغ ووسط عازل ولديه درجة فراغ عالية جدًا. عندما يتم فصل جهات الاتصال المتحركة والثابتة كهربائيًا تحت تأثير آلية التشغيل، سيتم إنشاء القوس بين جهات الاتصال. نظرًا للهيكل الخاص لجهة الاتصال، يتم أيضًا إنشاء مجال كهرومغناطيسي مناسب في فجوة الاتصال، مما يعزز انتشار القوس ويوزع القوس بالتساوي على سطح جهة الاتصال ليتم حرقه للحفاظ على جهد قوس منخفض. عندما يكون التيار صفرًا بشكل طبيعي، يمكن للأيونات والإلكترونات والأبخرة المعدنية المتبقية أن تتحد أو تتكثف على سطح التلامس والدرع في وقت ميكروثانية، بحيث يتم استعادة قوة العزل الكهربائي لكسر غرفة إطفاء القوس بسرعة، يمكنك إطفاء القوس وتحقيق الكسر.

2. تخزين الطاقة

يتم توفير الطاقة اللازمة لإغلاق قاطع الدائرة الفراغية عالي الجهد الداخلي من خلال تخزين الطاقة بزنبرك الإغلاق. يمكن أن يتم تخزين الطاقة بواسطة محرك خارجي للطاقة، أو يتم ذلك يدويًا بواسطة مقبض تخزين الطاقة.

عملية تخزين الطاقة: يتم تشغيل عزم الدوران الناتج الكهربائي لمحرك تخزين الطاقة المثبت على الإطار بواسطة المحمل أحادي الاتجاه لعمود إخراج المحرك، أو يتم إدخال مقبض التخزين في فتحة تخزين الطاقة اليدوية ليهتز في اتجاه عقارب الساعة، وتكون العجلة المسننة تدور من خلال العتاد الدودي والدودة. بعد ذلك، يتم دفع عجلة السلسلة بواسطة السلسلة للتدوير. عندما يدور العجلة المسننة، فإن شريط التمرير الموجود على عجلة القيادة الخاصة بدبوس التروس يدفع عمود تخزين الطاقة إلى الدوران.

ومن خلال شد الذراعين الجانبيين يغلق الزنبرك لتخزين الطاقة. عند الوصول إلى موضع تخزين الطاقة، يضغط شريط الحد الموجود على الإطار لأسفل على شريط التمرير، بحيث يتم فصل عمود تخزين الطاقة عن نظام نقل العجلة المسننة وتحافظ طاقة التخزين على العجلة لتثبيت الأسطوانة. وفي الوقت نفسه، يتم الاحتفاظ بوضع تخزين الطاقة ويتم تشغيل مؤشر تخزين الطاقة بواسطة لوحة الاتصال الموجودة على عمود تخزين الطاقة. يتم عرض علامة تخزين الطاقة، ويتم تشغيل مفتاح الشوط لقطع مصدر الطاقة لمحرك تخزين الطاقة. في هذا الوقت، يكون قاطع الدائرة الفراغية الداخلي عالي الجهد جاهزًا للإغلاق.

3. عملية الإغلاق

بعد أن تقوم الآلية بتخزين الطاقة، إذا تم استلام إشارة الإغلاق، سيعمل الملف اللولبي للإغلاق أو يضغط على زر الإغلاق للحفاظ على دوران عمود تخزين الطاقة، ويدفع الملقط لتحرير الأسطوانة، ويحرر تخزين الطاقة ويطلق زنبرك الإغلاق الطاقة، بحيث يدور عمود تخزين الطاقة والكاميرا الموجودة على العمود في اتجاه عقارب الساعة. من خلال تدوير الذراع، تقوم لوحة النقل بتحريك قضيب السحب المعزول لدفع جهة الاتصال المتحركة إلى موضع الإغلاق، وتضغط زنبرك الاتصال للحفاظ على ضغط الاتصال المطلوب لجهة الاتصال.

بعد اكتمال عملية الإغلاق، يتم الحفاظ على وضع الإغلاق بواسطة ستارة الإغلاق ونصف العمود. في الوقت نفسه، يتم إعادة ضبط مؤشر تخزين الطاقة، ومفتاح شوط تخزين الطاقة، وتوصيل دائرة إمداد طاقة المحرك، وتعرض لوحة مؤشر التشغيل والإيقاف علامة "الإغلاق"، إذا كان مصدر الطاقة الخارجي قيد التشغيل، فإنه يدخل حالة تخزين الطاقة مرة أخرى.

ملحوظة: عندما يكون قاطع الدائرة 12KV في حالة الإغلاق أو يتم تحديد جهاز القفل ولا يتم توصيل مصدر الطاقة الخارجي وقاطع الدائرة 12KV من نوع عربة اليد أثناء عملية الدفع، لا يمكن تنفيذ عملية الإغلاق.

4. عملية الافتتاح

بعد اكتمال عملية الإغلاق، بمجرد تلقي إشارة الفتح أو الضغط على زر الفتح، يقوم المغناطيس الكهربائي بفصل الفتح أو إطلاق المغناطيس الكهربائي الزائد الحالي، بحيث يتم تخفيف قيود نصف العمود على فرامل الإغلاق. يتم فصل الاتصالات الثابتة والديناميكية لغرفة إطفاء القوس عن طريق الطاقة المخزنة في نوابض الاتصال والفتحة، ويتم تنفيذ العملية. في عملية ما بعد الفتح، يمتص العازل الهيدروليكي الطاقة المتبقية أثناء عملية الفتح ويحد من موضع الفتح.

تظهر لوحة مؤشر التشغيل والإيقاف علامة "فتح"، وفي نفس الوقت، يتم سحب العداد لتحقيق عد العداد، ويتم تشغيل المفتاح المساعد الرئيسي بواسطة وصلة القيادة.

خطأ في تشابك الحماية

1. بعد اكتمال عملية إغلاق قاطع الدائرة الفراغية عالي الجهد الداخلي، تتحرك لوحة الانحناء المتشابكة للإغلاق لأسفل لإحكام إغلاق لوحة الانحناء والإغلاق على العمود، ولا يمكن إغلاق قاطع الدائرة مرة أخرى عندما يكون قاطع الدائرة لم يفتح.

2. بعد إغلاق قاطع الدائرة، إذا لم تتم إزالة الإشارة الكهربائية للإغلاق في الوقت المناسب، فإن دائرة التحكم الداخلية المضادة للتعثر لقاطع الدائرة الكهربائية عالي الجهد الداخلي سوف تقطع دائرة الإغلاق لمنع إعادة الإغلاق المتعدد. 3. عندما لا يصل قاطع الدائرة من نوع عربة اليد إلى الموضع التجريبي أو موضع العمل، فإن لوحة الانحناء المتشابكة تثبت الدبوس في رحلة الإغلاق، ولن يتم إغلاق قاطع الدائرة الفراغية عالي الجهد الداخلي لمنع قاطع الدائرة من الدخول إلى منطقة التحميل في حالة الإغلاق.

4. بعد إغلاق قاطع الدائرة الكهربائية ذو الجهد العالي الداخلي من نوع عربة اليد في موضع العمل أو موضع الاختبار، ستقوم آلية قفل الأسطوانة بقفل اللوحة، ولن تكون عربة اليد قادرة على التحرك لمنع سحب منطقة التحميل أو دفعها للداخل حالة الإغلاق.

5. إذا تم تحديد قفل الإغلاق الكهربائي، فسيتم منع عملية الإغلاق اليدوي عند تشغيل طاقة التحكم الثانوية.

ملحوظة: استهلاك طاقة الإغلاق هو 4.5 وات ويمكن تشغيله بشكل طبيعي عند 0.8-1.1 مرة من الجهد المقنن.

التثبيت والاستخدام والصيانة

■ التثبيت:

1. يمكن تركيب قاطع الدائرة 12KV إما كوحدة ثابتة أو كوحدة عربة مع هيكل.

2. عند رفع قاطع الدائرة، يجب تعليق الخطاف على فتحة الرفع الموجودة على قاطع الدائرة الكهربائية ذو الجهد العالي الداخلي. عند التحرك، يجب ألا تتعرض أذرع التلامس العلوية والسفلية للقوة، وفي الوقت نفسه، لا ينبغي أن يتعرض قاطع الدائرة لاهتزاز صدمة كبير.

3. يجب أن يتعاون قاطع الدائرة 12KV مع الخزانة للتعاون والتشغيل.

أ. يجب تشديد مسامير التوصيل بين مدخل ومخرج قواطع الدائرة الثابتة وحافلة الدائرة الرئيسية لضمان الاتصال الجيد.

ب. يتم دفع قاطع الدائرة الفراغية الداخلي ذو الجهد العالي من نوع عربة اليد إلى الخزانة باستخدام سيارة النقل الخاصة. عندما يدخل قاطع الدائرة في وضع الاختبار/العزل، يجب أن تكون لوحة قفل هيكل السيارة وجسم الخزانة متطابقين جيدًا.

ج. أدخل المقبض الخاص في فتحة التشغيل بالهيكل وأدره في اتجاه عقارب الساعة للتقدم وعكس اتجاه عقارب الساعة للخروج. لا يمكن دفع قاطع الدائرة 12KV أو الخروج منه إلا في الفتحة. شوط دفع عربة قاطع الدائرة هو 200 مم.

د. يمكن لقاطع الدائرة الكهربائية 12KV من نوع عربة اليد إجراء عملية الفتح والإغلاق فقط في موضع الاختبار وموضع العمل. عندما تكون في حالة الإغلاق، لا يمكن تحريك عربة قاطع الدائرة.

4. قم بتوصيل دائرة التحكم بشكل صحيح، مخطط الدائرة الداخلية لقاطع الدائرة الفراغية عالي الجهد الداخلي (انظر الشكل 5 إلى الشكل 8 للحصول على التفاصيل).

■ الاستخدام:

عملية تخزين الطاقة

أ. تخزين الطاقة يدويًا: أدخل مقبض تخزين الطاقة المخصص في فتحة تشغيل تخزين الطاقة اليدوية في اتجاه عقارب الساعة. بعد أن يتم تخزين الطاقة، يظهر مؤشر تخزين الطاقة أنه تم تخزين الطاقة.

ب. تخزين الطاقة الآلية: قم بتشغيل طاقة تشغيل محرك تخزين الطاقة وسيقوم المحرك تلقائيًا بتخزين الطاقة. بعد تخزين الطاقة في مكانه، يتم قطع دائرة تخزين طاقة المحرك تلقائيًا، ويظهر مؤشر تخزين الطاقة أنه قام بتخزين الطاقة.

2. بعد إغلاق المفتاح وفتحه، بعد اكتمال تخزين الطاقة، اضغط يدويًا على زر "إغلاق" أو قم بتشغيل طاقة التحكم لإجراء عمل الملف اللولبي للإغلاق، أي أنه يمكن تحقيق الإغلاق؛ عند فتح المفتاح، اضغط يدويًا على "الكسارة". يمكن فتح الملف اللولبي للبوابة الفرعية عن طريق الضغط على زر أو تشغيل مصدر طاقة التحكم.

3. يجب على المشغل فهم هيكل قاطع الدائرة الفراغية عالي الجهد الداخلي، وقراءة تعليمات المنتج بعناية، وتشغيله بشكل صحيح كما هو محدد.

■ الصيانة:

1. بسبب استخدام جهاز قاطع الفراغ لقاطع الدائرة الفراغي عالي الجهد الداخلي، يتم استخدام محامل انزلاقية ذات أغراض خاصة وشحوم طويلة المفعول، وبالتالي فإن الجسم الرئيسي لقاطع الدائرة لا يحتاج إلى صيانة في ظل ظروف الاستخدام العادية، ولكن نظرًا للاختلاف في بيئة الاستخدام، لا يزال المنتج بحاجة إلى التشغيل. قم بإجراء الصيانة التالية بشكل منتظم.

أ. يتم تنظيف الغبار والأوساخ الموجودة على سطح قاطع الدائرة 12KV وفقًا للبيئة. امسح سطح المادة العازلة بقطعة قماش جافة، ثم قم بإزالة أي تلوث بقطعة قماش حريرية مبللة بالمنظف.

ب. قم بعزل قاطع الدائرة الفراغية عالي الجهد الداخلي مرة واحدة على الأقل سنويًا للتحقق مما إذا كان قاطع الفراغ يتسرب أو إذا كانت قوة عزل العازل منخفضة. إذا كان هناك أي خلل، فيجب التعامل معه أو استبداله في الوقت المناسب.

ج. عندما يكون قاطع الدائرة خاملاً لفترة طويلة من الوقت، قد يتم حظر الجزء النشط من قاطع الدائرة 12 كيلو فولت. ولذلك، يجب تشغيل قاطع الدائرة 12 كيلو فولت مرة واحدة على الأقل في السنة (بما في ذلك 5 مرات لكل منها لتخزين الطاقة وعمليات الإغلاق والفتح).

د. بالنسبة لقاطع الدائرة الفراغية عالي الجهد الداخلي الذي يتم تشغيله بشكل متكرر، يجب فحص تآكل الأجزاء المتحركة في آلية التشغيل بشكل متكرر، وإذا لزم الأمر، يمكن ملء الأجزاء المتحركة بزيت التشحيم. لمنع وقوع الحوادث، يجب إجراء أعمال الصيانة عندما يكون قاطع الدائرة الفراغي عالي الجهد الداخلي في حالة لا يتم فيها تخزين القاطع.

الأخطاء والأسباب الشائعة

أخطاء	الأسباب
لا يمكن إغلاق	بالفعل في موقف الإغلاق
	قاطع دائرة عربة اليد ليس في وضع الاختبار أو وضع العمل بشكل كامل.
	إغلاق الملف محترق
	دائرة التحكم في الإغلاق غير صحيحة
لا يمكن فتحه	فتح الملف محترق
لا يمكن فتحه	دائرة التحكم في الفتح غير صحيحة
لا يمكن دفع عربة اليد الكسارة أو سحبها للخارج	في حالة الإغلاق
	لم يتم إدخال مقبض الدفع المخصص بالكامل في فتحة الدفع
	لم تصل آلية الدفع إلى موضع الاختبار بشكل كامل، لذلك لا يمكن فتح لوحة اللسان بجسم الخزانة
	التعشيق الأرضي للخزانة غير مفتوح

المخطط التفصيلي وأبعاد التثبيت

المخطط التفصيلي وأبعاد التثبيت لـ ZN63A-12 بخزانة مقاس 650 مم

الشكل 1. نوع الختم من نوع عربة اليد

الشكل 2. نوع عربة اليد من النوع الشائع

الشكل 3: نوع الختم من النوع الثابت

ملاحظة: الأبعاد المبينة بين قوسين هي للتيار المقنن الأكبر من 1600 أمبير.

الشكل 4. نوع ثابت النوع الشائع

الشكل 5: نوع الختم من نوع عربة اليد

الشكل 6

الشكل 7

الرسم التخطيطي الثانوي

الشكل 8: رسم تخطيطي كهربائي ثانوي داخلي لـ VCB الثابت ZN63A-12 (بدون قفل المغناطيس الكهربائي)

ملاحظة: يجب تقصير L عند AC110V أو DC110V.

الشكل 9. قاطع الدائرة الفراغية من النوع الثابت ZN63A-12 (مع قفل المغناطيس الكهربائي)

ملاحظة: يجب تقصير L عند AC110V أو DC110V.

الشكل 10: قاطع الدائرة الفراغية من نوع عربة اليد ZN63A-12 (بدون قفل المغناطيس الكهربائي)

ملاحظة: يجب تقصير L عند AC110V أو DC110V.

الشكل 11: قاطع الدائرة الفراغية من نوع عربة اليد ZN63A-12 (مع قفل مغناطيس كهربائي)

ملاحظة: يجب تقصير L عند AC110V أو DC110V.
