مرحبا بكم في الرسميةXUCKYفئة قطع تبديل الصمامات. تم تصميم هذا المكون متعدد الاستخدامات والمهم لخدمة ثلاث وظائف أساسية في أنظمة التوزيع الكهربائية ذات الجهد المنخفض: تبديل الحمل الموثوق به، وعزل الدائرة الآمن، والحماية القوية من الأخطاء. يجمع XUCKY هذه الوظائف في جهاز واحد، مدمج، وموثوق للغاية، مما يضمن السلامة التشغيلية وسلامة النظام لمجموعة واسعة من التطبيقات.

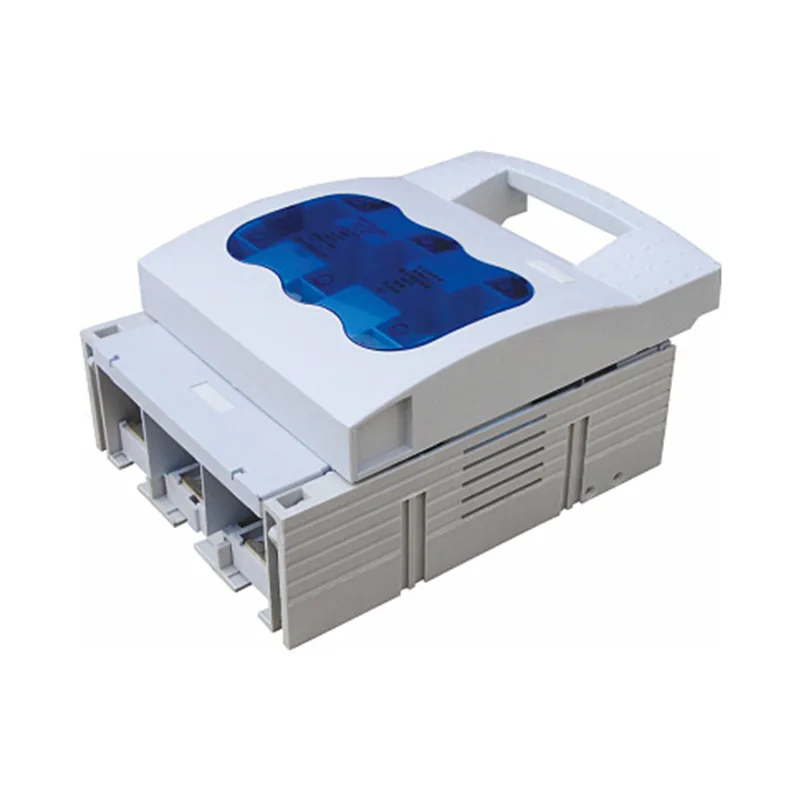

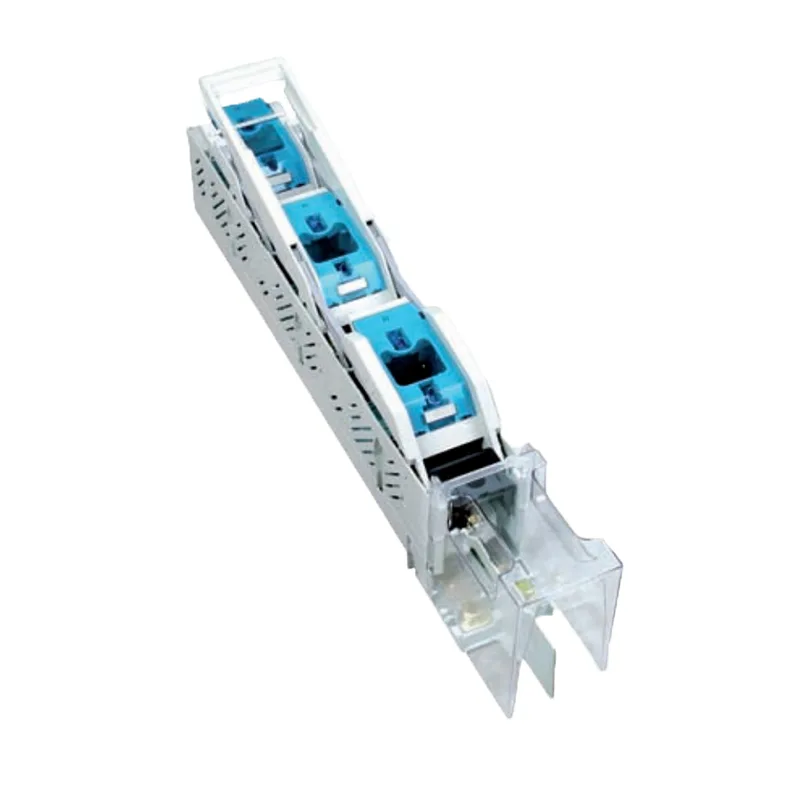

إن أداة فصل مفتاح المصهر (FSD) عبارة عن جهاز كهربائي مركب يدمج وظائف مفتاح التحميل وأداة الفصل (المعزل) والصمام. وهي مصممة ل:
1. عمل وكسر تيارات الحمل في ظل ظروف التشغيل العادية.
2. توفير عزل آمن عن طريق إنشاء فاصل واضح في الدائرة للصيانة، مما يضمن الالتزام بمعايير السلامة.
3. قم بمقاطعة تيارات الدائرة القصيرة بسرعة وأمان باستخدام وصلات الصمامات المدمجة ذات السعة العالية (HBC).
يلغي هذا المزيج الحاجة إلى مكونات منفصلة، مما يوفر المساحة في لوحات المفاتيح ويعزز موثوقية النظام بشكل عام.
يستخدم المشغل مقبضًا مميزًا بوضوح لفتح جهات الاتصال أو إغلاقها يدويًا.
الإغلاق:تقوم آلية المقبض بتحريك جهات الاتصال الرئيسية لتوصيل الدائرة، مما يسمح للتيار الطبيعي بالتدفق عبر مسار التبديل والصمام المتسلسل.
افتتاح:يؤدي تحريك المقبض إلى وضع "إيقاف التشغيل" إلى فتح جهات الاتصال ميكانيكيًا، مما يؤدي إلى مقاطعة تيار الحمل بأمان وتوفير عزل مرئي.
في الوضع المفتوح، يوفر الجهاز فجوة هوائية مضمونة بين جهات الاتصال. يعد هذا العزل المرئي ميزة أمان مهمة، مما يضمن إلغاء تنشيط الدائرة النهائية لإجراء صيانة وخدمة آمنة، والامتثال لإجراءات القفل/الخروج (LOTO).
في ظل الظروف العادية، يتدفق التيار دون عوائق من خلال عنصر المصهر.
شروط التحميل الزائد:أثناء التحميل الزائد المستمر، يسخن عنصر المصهر ويذوب بعد فترة زمنية محددة مسبقًا، مما يؤدي إلى كسر الدائرة.
شروط الدائرة القصيرة:في حالة حدوث عطل كبير في الدائرة القصيرة، يتبخر عنصر المصهر على الفور تقريبًا، مما يؤدي إلى إزالة تيار العطل بشكل آمن وفعال قبل أن يتسبب في تلف الكابلات أو المعدات أو لوحة المفاتيح نفسها.
تعد قطع تبديل الصمامات XUCKY مكونات أساسية في شبكات التوزيع الكهربائية:
1. مفتاح التبديل الرئيسي الوارد:بمثابة نقطة العزل والحماية الرئيسية للوحات التوزيع السكنية والتجارية والصناعية (DBs).
2. حماية دائرة المحرك:توفير العزل وحماية الدائرة القصيرة لفروع المحركات الفردية، وغالبًا ما يتم ذلك بالاشتراك مع مرحل وموصل مخصصين للحمل الزائد.
3. تبديل وحماية بنك المكثفات:يستخدم لتبديل وحماية بنوك مكثفات تصحيح معامل القدرة.
4. وحدة التغذية وحماية الدائرة الفرعية:عزل وحماية الدوائر الفردية في لوحات التحكم الصناعية (ICPs)، ومراكز التحكم في المحركات (MCCs)، ولوحات التوزيع.
5. أنظمة المولدات و UPS:العمل كنقطة نقل يدوية أو نقطة عزل لأنظمة الطاقة الاحتياطية.
6. الآلات الصناعية:توفير نقطة عزل محلية وآمنة للآلات الثقيلة ومعدات الإنتاج.
