اختلافات وسيناريوهات تطبيق AC و A و F و B من نوع مفاتيح تسرب

مع تعميم الأجهزة المنزلية المتغيرة التردد والمصابيح LED ، نوع AC المستخدم على نطاق واسع على نطاق واسعقاطع الدائرة الحالي المتبقيلقد فشل إلى حد ما في مواكبة تطوير متطلبات الحماية. ثم ، هل يجب استبدال قواطع الدائرة الحالية المتبقية من نوع AC المثبتة؟ كيفية تحديد نوع قواطع الدائرة الحالية المثبتة حديثًا؟

1. ما هو قاطع الدائرة الحالي المتبقي (RCCB)؟

يتم استخدامه لاكتشاف الفرق في التيار بين خط الطور والخط المحايد (التيار المتبقي). عندما يتجاوز تيار التسرب عتبة المجموعة ، فإنه يقطع بسرعة مصدر الطاقة. السلامة الشخصية: الحساسية النموذجية هي 30 مللي أمبير ، والتي يمكن أن تسير عندما يحصل الشخص على صدمة كهربائية. الحماية من الحرائق: يمكن للحساسيات 100 مللي أمبير أو 300 مللي أمبير أن تقمع الحرائق الناجمة عن التسريبات الحالية الصغيرة. وقت التشغيل (مقتبس من GB/T 16916.1): عندما يكون التيار المتبقي = IΔN ، وقت التشغيل ≤ 300 مللي ثانية ؛ عندما يكون التيار المتبقي = 5iΔN ، وقت التشغيل ≤ 40 مللي ثانية.

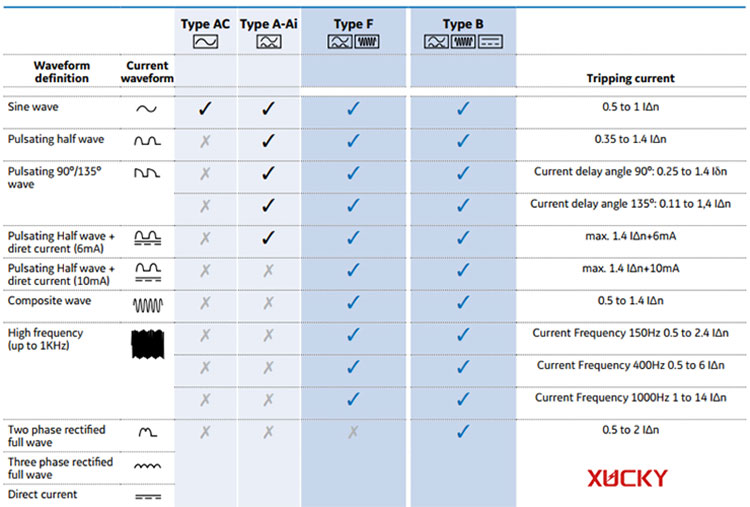

2. ما هي الاختلافات الأساسية بين قواطع دائرة تسرب AC و A و F و B؟

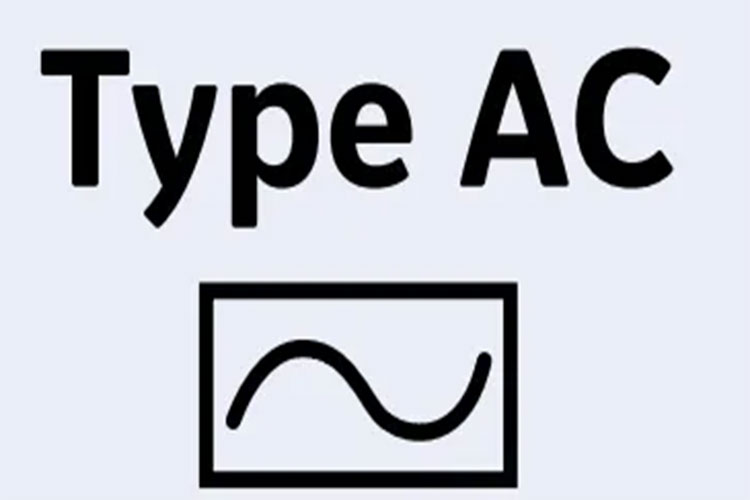

نوع التيار المتردد: الحمل الخطي ، مناسب للأحمال المقاومة/الاستقرائية النقية (المصابيح المتوهجة ، سخانات المياه الكهربائية ، وما إلى ذلك) ، تسببت فقط لعمل تسرب AC النقي في 50/60 هرتز. لن تؤدي أي أشكال موجة تحتوي على مكونات التيار المستمر أو مكونات التردد العالي.

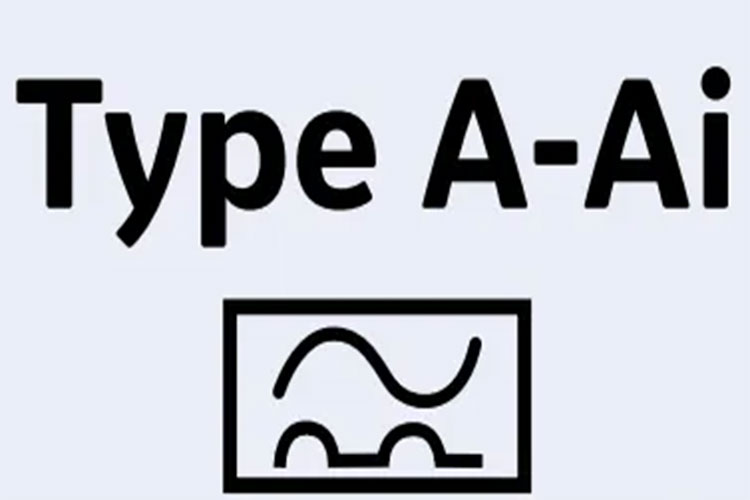

النوع A: يمكن أن يتعرف تحميل المقوم ، استنادًا إلى نوع AC ، على أشكال موجية "GENT AC + DC" (تيار Sawtooth بعد تصحيح الموجة الكاملة أو الموجة الكاملة). لا يزال لا يمكن اكتشاف DC النابض على مستوى نبض DC أو Kilohertz ، والذي يوجد عادة في الأجهزة المنزلية مع جسور المقوم.

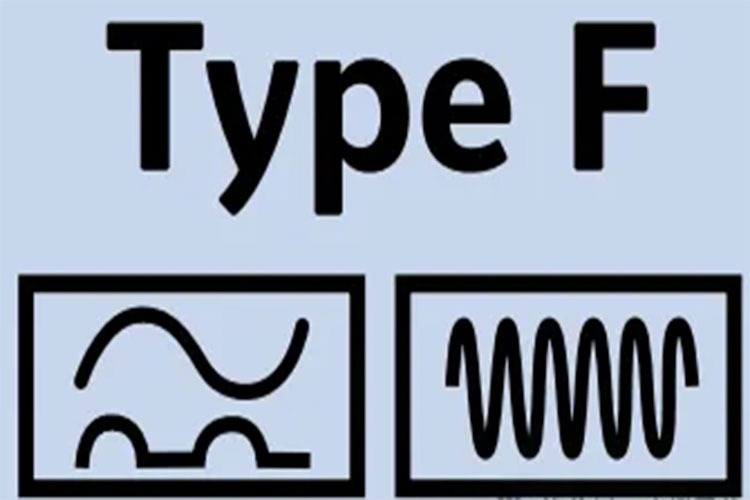

النوع F: تحميل تردد متغير المرحلة الواحدة ، ويغطي جميع إمكانيات النوع A ويمتد إلى تردد متوسطة النبض DC (شرائح الطيف من محولات التردد المتغير أحادي الطور ودوائر PFC) تتراوح من 10 هرتز إلى 1 كيلو هرتز. ومع ذلك ، فهي ليست مسؤولة عن العاصمة السلسة. وهو مصمم خصيصًا للأجهزة المنزلية المتغيرة المتغيرة ذات الطور الواحد.

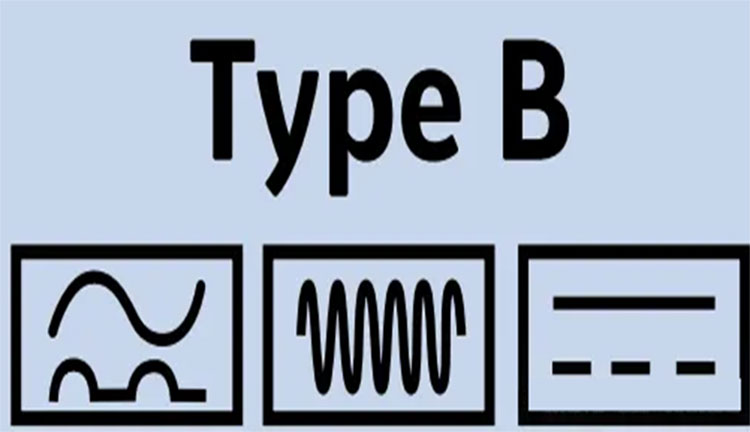

النوع B: تحميل تردد متغير ثلاثي الطور ، يمتد إلى ما وراء النوع F: من ناحية ، يمكن أن يؤدي إلى ما يصل إلى 1 كيلو هرتز من الجيب أو تسرب DC النابض ، ومن ناحية أخرى ، يمكنه أيضًا اكتشاف 0 هرتز من العاصمة الملساء.

3. أي سيناريوهات هو قاطع دائرة تسرب نوع AC مناسب؟

• مصابيح المتوهجة ، مصابيح الهالوجين ، مصابيح توفير الطاقة التقليدية ؛
• سخانات المياه الكهربائية ، أفران من نوع المقاومة ، البطانيات الكهربائية والأحمال الأخرى المقاومة ؛
• المحركات ذات السرعة الواحدة أو الأجهزة المنزلية دون التحكم في السرعة الإلكترونية.

4. أي سيناريوهات هو مفتاح حماية التسرب من النوع A؟

• الغسالات الإلكترونية المعدلة للسرعة/المتغيرة التردد ، ثلاجات التردد المتغيرة ؛
• أفران الميكروويف ومطبوعات الأرز الكهربائية ومستلزمات الطاقة والتلفزيون.
• مصابيح سائق LED ودوائر المقبس مع التصحيح.

5. أي سيناريوهات هي قاطع دائرة تسرب F-type مناسب؟

حمل التردد المتغير المنزلي/المدمج للترددات المتغيرة

• وحدة تكييف الهواء المتغير في الهواء الطلق ، ضاغط مضخة الحرارة أحادية الطور
• غسالة متغيرة التردد ، مجفف ، غسالة الصحون
• مضخة مياه متغيرة التردد أحادية الطور (حمام سباحة ، مضخة الدوران للتدفئة الأرضية)
• مكنسة كهربائية للتحكم في السرعة الإلكترونية وأدوات الطاقة وغيرها من المنتجات

مع مزود الطاقة التبديل PFC

• القيادة عالية الطاقة القيادة ، محول الطاقة ، معدات طباعة المكاتب
• UPS الصغيرة ، مصدر طاقة التحكم الصناعي ، إلخ.

6. أي سيناريوهات هي قاطع دائرة التسرب من النوع B مناسب؟

• تقسيم مكيفات الهواء / محولات تردد مكيفات الهواء المركزية ؛
• العولات الكهروضوئية ، مائلات تخزين الطاقة ؛
• شحنات مركبة DC و AC ، UPS ، آلات CNC.

7. ما هي المعلمات الرئيسية التي يجب مراعاتها عند الاختيار؟

• التيار المقنن (في): حدد وفقًا لأقصى قدر من الحمل المتزامن مضروبًا بهامش من 1.2 إلى 1.3 (25 A/40 A/63 A/100 A ، إلخ).
• تيار التشغيل المتبقي المتبقي (IΔN): الحماية الشخصية: 30 مللي أمبير (10 مللي أمبير للمناطق الخاصة) ؛
• الحماية من الحرائق: 100 مللي أمبير أو 300 مللي أمبير (لحماية التسرب الإجمالية الرئيسية).
• رقم القطب: تحدد المرحلة الفردية 1p+n ، تحدد ثلاث مراحل 3p+n أو 4p.

8. كيف تختار ما بين 30ma و 100ma و 500ma؟

• الدوائر الطرفية (غرفة النوم ، غرفة المعيشة ، غرفة الأطفال): 30 مللي أمبير ، لحماية الصدمات الكهربائية الشخصية.
• محطات المنطقة الرطبة (المطبخ ، الحمام): 30 مللي أمبير ، في بيئات الرطوبة العالية ، الحماية الشخصية أكثر ضرورة ويجب عدم الاسترخاء إلى تيار أعلى.
• صندوق التوزيع الرئيسي حماية التسرب الكلية: 100 مللي أمبير - 300 مللي أمبير ، حماية الحرائق + التنسيق الانتقائي مع المستوى الأدنى. يوصى باختيار نوع تأخر (نوع s)
• الدوائر ذات الطاقة العالية/الصناعية: الأولوية 300 مللي أمبير. بعد الحساب أو القياس ، إذا كان تيار التسرب كبيرًا نسبيًا ، فيمكن اختيار 500 مللي أمبير أو أعلى لتقليل التعثر الخاطئ الناجم عن التسرب في خطوط طويلة.

9. ما هي احتياطات التثبيت والصيانة؟

• تثبيت:

قم بتثبيت مفتاح حماية التسرب على الجانب الرئيسي القادم من مربع التوزيع ، بالقرب من مقياس الكهرباء قدر الإمكان.

يجب توجيه سلك الطور والسلك المحايد من خلال محول التسلسل الصفري معًا. يجب عدم خلط السلك المحايد مع دوائر أخرى أو PE.

• بيئة:

الابتعاد عن درجات الحرارة المرتفعة ، والرطوبة العالية ، والغازات المسببة للتآكل. تحقق بانتظام من النظافة. خاصة بالنسبة لمربع التوزيع في المطبخ ، يجب تحديد صندوق كهربائي من نوع الباب المختومة.

• الفحص الذاتي:

اضغط على مفتاح "T" مرة واحدة في الشهر ؛

يمكن زيادة التردد خلال المواسم الممطرة والرطوبة.

10. ما هي الاختلافات بين RCCB و RCBO؟

• RCCB: يوفر فقط حماية التسرب ، في حين أن MCB مطلوب لحماية الحمل الزائد/الطفرة.
• RCBO: يجمع بين حماية التسرب ، وحماية الحمل الزائد ، وحماية الدائرة القصيرة في وحدة واحدة ، وتوفير مساحة ولكن بسعر أعلى قليلاً.

11. هل أحتاج إلى استبدال مفتاح تسرب من نوع AC؟

• يجب أن تستند الترقية إلى الحمل الفعلي: خطر السلامة: لن يؤدي نوع التيار المتردد إلى تسرب DC النابض/الأكثر سلاسة ؛
• خطر الرحلة الخاطئة: قد يمنع تحيز DC نوع AC من إعادة تعيين أو التسبب في رحلة خاطئة ؛
• خطة الترقية: التصحيح العادي ، الأجهزة الإلكترونية → استبدال بنوع ؛ تلك التي تحتوي على DC الملساء أو الأجهزة عالية التردد → استخدم مباشرة مع نوع B ؛ لا يزال بإمكان حماية التسرب الرئيسية من المستوى العلوي الاحتفاظ بنوع التيار المتردد (أو نوع) لضمان "تصنيف انتقائي".
• تم تجهيز أكوام الشحن القياسية الوطنية الجديدة برصد 6MA DC منذ عام 2025 ، ولا يلزم تثبيت إضافي.
