قواطع دوائر الهواء (ACBs)هي أجهزة تحويل كهربائية ذات قدرة عالية ومنخفضة الجهد مصممة لحماية أنظمة توزيع الطاقة للخدمة الشاقة والتحكم فيها وعزلها. تعمل بجهد كهربائي يصل إلى 1000 فولت تيار متردد وتتعامل عادةً مع تيارات من 800 أمبير إلى 10000 أمبير، وهي العمود الفقري الصناعي لحماية البنية التحتية الحيوية ضد الأحمال الزائدة والدوائر القصيرة والأعطال الكهربائية. على عكس القواطع المصغرة (MCBs) أو القواطع المقولبة (MCCBs)، تستخدم القواطع ACBالهواء كوسيلة تبريد القوس الأساسية، مما يوفر متانة استثنائية وقدرة كسر عالية وميزات حماية متقدمة للتطبيقات التجارية والصناعية والمرافق واسعة النطاق.

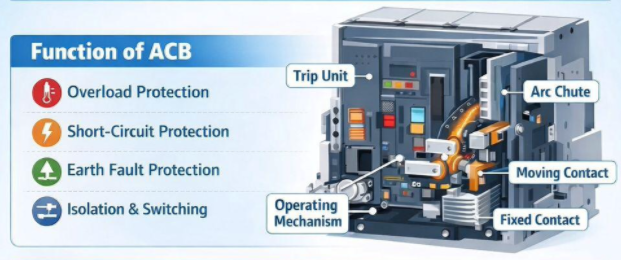

انقاطع دائرة الهواء (ACB)هو مفتاح ميكانيكي يتم التحكم فيه تلقائيًا والذي:
● يحمي: يكتشف الأحمال الزائدة، والدوائر القصيرة، والأخطاء الأرضية، والظروف غير الطبيعية، ثم ينطلق بسرعة (يفتح) لمقاطعة التيار ومنع تلف المعدات أو الحرائق أو المخاطر.
● الضوابط: يقوم بتشغيل/إيقاف الدوائر يدويًا أو عن بعد للتشغيل العادي أو الصيانة أو إعادة تكوين النظام.
●يعزل: يوفر انقطاعًا مرئيًا وآمنًا في الدائرة من أجل الصيانة الآمنة وحماية الأفراد.
● الشاشات: تدمج ACBs الحديثة وحدات الرحلات الذكية لمراقبة التيار/الجهد/الطاقة في الوقت الفعلي، وتشخيص الأخطاء، والاتصالات.
يتم تصنيف ACBs حسب تصميم التبريد القوسي والبناء والتطبيق:
1. الكسر العادي (الانفجار المتقاطع) لـ ACB
oأبسط تصميم: جهات الاتصال منفصلة في الهواء الطلق؛ يتم تبريد/تقسيم القوس بواسطة تدفق الهواء الطبيعي.
o حالة الاستخدام:تطبيقات الجهد المنخفض (≥1 كيلو فولت) والتيار المنخفض ؛ فعالة من حيث التكلفة للأنظمة الصغيرة.
2. ACBs الانفجار المغناطيسي
o يستخدم ملفات انفجار متصلة بالسلسلة والتي تولد مجالات مغناطيسية لدفع الأقواس إلى مزالق القوس.
o ميزة:التحكم في القوس المتكيف مع التيار - تيارات الصدع الأعلى = قوة مغناطيسية أقوى = تبريد أسرع.
3. شلال القوس (لوحة الفاصل) أكبس
o التصميم الحديث الأكثر شيوعًا: يتم إدخال القوس في غرفة بها ألواح معدنية مقسمة، والتي تعمل على تبريد القوس وتقسيمه وإطفائه.
o حالة الاستخدام:التطبيقات الصناعية القياسية ومراكز البيانات والمرافق.
4. الهواءانفجارأكبس
o يستخدم الهواء المضغوط عالي الضغط لتفجير الأقواس؛ تاريخيا لأنظمة الجهد العالي.
o ملحوظة:نادر في ACBs الحديثة ذات الجهد المنخفض بسبب التعقيد.

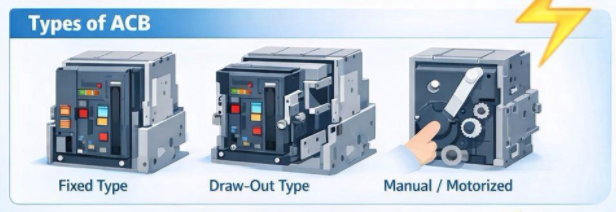

1. ACBs من النوع الثابت
o شنت بشكل دائم. اتصال بسبار المباشر. تكلفة أقل.
o حالة الاستخدام: أنظمة ثابتة مع الحد الأدنى من احتياجات الصيانة.
2. ACB من النوع الدرجي (القابل للسحب).
o تصميم وحدات مع 3 أوضاع أمان:
س متصل:التشغيل العادي (الدوائر الرئيسية/المساعدة نشطة).
o امتحان:الدوائر الرئيسية معزولة. الدوائر المساعدة مدعومة للاختبار الآمن.
س منفصل:عزل كهربائي كامل للصيانة/الإصلاح.
o ميزة:استبدال سريع، لا يوجد إغلاق للوحة بأكملها.
● ثلاثي الأقطاب (3P): للأنظمة ثلاثية الطور (الأكثر شيوعًا).
● 4 أقطاب (4P): 3 مراحل + محايد؛ للأنظمة التي تتطلب عزلًا محايدًا (على سبيل المثال، التأريض TN-S، TT).
يخضع أداء ACB للمعيار IEC 60947-2 (2024)، وهو المعيار العالمي لقواطع الدائرة الكهربائية ذات الجهد المنخفضIEC Webstore:
| المعلمة | وصف | القيم النموذجية |
| الفولطية (UE) | جهد التشغيل العادي | 400 فولت، 415 فولت، 690 فولت تيار متردد |
| التصنيف الحالي (في) | تيار الحمل المستمر | 800A-10,000A |
| قدرة كسر الدائرة القصيرة المقدرة (Icu) | توقف التيار الأقصى للخطأ بأمان | 50 كيلو أمبير – 150 كيلو أمبير عند 415 فولت |
| قدرة كسر الدائرة القصيرة للخدمة المقدرة (Ics) | نسبة وحدة العناية المركزة (قابلة لإعادة الاستخدام بعد الرحلة) | 75%-100% من العناية المركزة |
| تصنيف تيار الصمود قصير الوقت (Icw) | التيار المحمل دون ضرر (مصنف بالوقت) | 30 كيلو أمبير - 85 كيلو أمبير لمدة 1 ثانية/3 ثوانٍ |
| درجة حرارة التشغيل | نطاق محيطي آمن | قياسي: -5 درجة مئوية إلى +40 درجة مئوية؛ واسعة: -25 درجة مئوية إلى +70 درجة مئوية |
| فئة الحماية (IP) | حماية الضميمة | IP20 (داخلي)، IP40، IP54 |
| التحمل الميكانيكي | دورات التشغيل | 10.000-30.000 دورة |
| التحمل الكهربائي | دورات انقطاع الخطأ | 1000-5000 دورة |
● النباتات الصناعية:الوافدون الرئيسيون، مراكز التحكم في المحركات (MCCs)، حماية المحولات/المولدات.
● مراكز البيانات:أنظمة UPS، قارنات الحافلات، توزيع الأحمال الحرجة.
● المباني التجارية:توزيع الطاقة في المباني الشاهقة، والتكييف، والمولدات الاحتياطية.
● المرافق والبنية التحتية:المحطات الفرعية ولوحات التوزيع وكهربة السكك الحديدية.
● البحرية والبحرية:أنظمة الطاقة على متن السفن (ACBs المعتمدة البحرية).
● الطاقة المتجددة:اتصال بشبكة مزرعة الطاقة الشمسية وطاقة الرياح، وحماية العاكس.
● التصنيف الحالي (في):≥ الحد الأقصى لتيار الحمل المستمر (عامل الأمان 1.1-1.2x).
● قدرة ماس كهربائى:وحدة العناية المركزة ≥تيار خطأ النظام المحسوب (I "k3).
● البولنديين:3P (قياسي) أو 4P (مطلوب عزل محايد).
●نوع وحدة الرحلة:
o الحرارية المغناطيسية:حماية أساسية من الحمل الزائد/ماس كهربائى.
o الإلكترونية (LSIG):متقدم (L = التحميل الزائد، S = تأخير قصير، I = لحظي، G = خطأ أرضي).
o الذكية (LSIGM):الاتصالات (Modbus، Profibus)، التحكم عن بعد، تسجيل البيانات.
● آلية التشغيل:يدوي (يتم شحنه يدويًا) أو بمحرك (يتم شحنه تلقائيًا/عن بعد).
● درجة الحرارة المحيطة/الارتفاع:قم بتخفيض الارتفاع إلى >2000 متر.
● المعايير:إيك 60947-2، IEC 60947-1، GB 14048.2 (الصين)، UL 489 (أمريكا الشمالية).
● الشهادات:CE، IEC، CSA، البحرية (DNV، ABS) للبحرية.
● الانتقائية:ضمان التنسيق بين القواطع الأولية/النهائية (الفئة A/B لكل IEC).
● المتشابكة:التعشيق الرئيسي، التعشيق الانتقائي للمنطقة (ZSI) للأنظمة متعددة القواطع.
المكونات الأساسية
1. الإطار/الهيكل:سبائك الصلب/الألومنيوم (الدعم الهيكلي).
2. نظام الاتصال:
o جهات الاتصال الثابتة/المتحركة:سبائك النحاس (Cu-Cr، Cu-W) + طلاءات الفضة/القصدير (مقاومة منخفضة، مضادة للحام).
o اتصالات الانحناء:التنغستن والنحاس (مقاومة عالية للقوس).
3. شلال القوس:ألواح فواصل فولاذية، حواجز عازلة (باكليت، DMC).
4. آلية التشغيل:مشحون بنابض (تخزين الطاقة)، وصلة تبديل، ومزالج رحلة.
5. وحدة الرحلة:إلكترونية (متحكم دقيق، أجهزة استشعار) أو حرارية مغناطيسية (ثنائية المعدن، الملف اللولبي).
6.المساعدون:إطلاق الجهد المنخفض (UVR)، رحلة التحويل (ST)، المفاتيح المساعدة (AX)، اتصالات الإنذار.
● الموصلات: نحاس إلكتروليتي عالي التوصيل، وسبائك فضية.
● العوازل: DMC (مركب تشكيل العجين)، BMC، راتنجات الإيبوكسي، مواد بلاستيكية مقاومة للحرارة.
● المعادن: الفولاذ المدلفن على البارد (الإطار)، الفولاذ المقاوم للصدأ (الأجهزة)، الألومنيوم (المشتتات الحرارية).
● المواد المقاومة للقوس الكهربائي: التنجستن، السيراميك، المعادن المقاومة للحرارة.
● ختم/اللكم:إطار فولاذي/أجزاء من القوالب الدقيقة.
● بالقطع:التصنيع باستخدام الحاسب الآلي للملامسات والأعمدة والأجزاء الميكانيكية.
● صب:عزل المكونات (DMC/BMC) عن طريق القولبة بالضغط.
● حَشد:التجميع الفرعي للآليات، ومزالق القوس، ووحدات الرحلة.
● تكامل الهيكل ونظام الاتصال والمزلق القوسي والآلية.
● توصيل دوائر التحكم والمكونات المساعدة.
● اختبار الوحدة من نوع الدرج (المواضع المتصلة/الاختبارية/المنفصلة).
1. الفحص البصري: دقة الأبعاد، والتشطيب، ووضع العلامات.
2. اختبار مقاومة التلامس: قياس الملي أوم (≥50–100μΩ لكل قطب).
3. اختبار تحمل الجهد العازل: اختبار الوعاء العالي (2.5-3.5 كيلو فولت تيار متردد لمدة دقيقة واحدة).
4. اختبار آلية التشغيل: أكثر من 50 دورة تشغيل/إيقاف؛ عملية سلسة.
5. معايرة وحدة الرحلة: التحقق من عتبة التحميل الزائد/الدائرة القصيرة/الخطأ الأرضي.
6. اختبار ارتفاع درجة الحرارة: تحت التصنيف؛ الحد الأقصى لارتفاع درجة الحرارة ≥60K (IEC).
7. اختبار الوظيفة المساعدة: الأشعة فوق البنفسجية، رحلة التحويلة، التحقق من صحة التعشيق.
8. اختبار حماية IP: دخول الغبار/الماء (لكل تصنيف IP).
· المعالجة المضادة للتآكل، والختم، والتعبئة والتغليف في قفص خشبي.
· تم تضمين تقرير الاختبار والدليل وشهادة الامتثال (CoC).
تتحقق اختبارات النوع من توافق التصميم مع المواصفة IEC 60947-2 (يتم إجراؤها على عينات النموذج الأولي):
1. اختبارات صنع / كسر الدائرة القصيرة:تحقق من Icu/Ics/Icm في ظل ظروف الخطأ.
2. اختبار التحمل لفترة قصيرة:التحقق من صحة Icw لمدة 1s/3s دون ضرر.
3. اختبارات التحمل الميكانيكية والكهربائية:اختبار دورة للحياة المقدرة.
4. اختبار ارتفاع درجة الحرارة:أداء حراري كامل التحميل.
5. اختبار العزل الكهربائي:يتحمل تردد الطاقة والجهد النبضي.
6. اختبار خصائص الرحلة:دقة منحنيات الحماية.
7. الاختبارات البيئية:الاهتزاز والصدمة ودورة درجة الحرارة/الرطوبة.
8. اختبار احتواء خطأ القوس الكهربائي:احتواء القوس الآمن دون ثوران خارجي.
س1: ما الفرق بين ACB وMCCB؟
ج:أكبسالتعامل مع 800 أمبير - 10000 أمبير، حتى 1000 فولت تيار متردد، مع حماية متقدمة وتصميم على شكل درج.MCCBsتغطية 16 أمبير - 1600 أمبير، حتى 690 فولت، للأحمال الصغيرة. توفر ACB قدرة كسر أعلى وانتقائية أفضل وصيانة معيارية.
س2: ما هي مدة بقاء ACBs؟
ج:20-30 سنةمع الصيانة المناسبة. التحمل الميكانيكي: 10.000-30.000 دورة؛ التحمل الكهربائي: 1000-5000 عملية خطأ.
س3: هل تحتاج ACB إلى صيانة؟
ج:نعم-الصيانة السنوية(التنظيف، فحص التلامس، التشحيم، اختبار الرحلة) يطيل العمر ويضمن الموثوقية. تسمح ACBs من نوع الدرج بإجراء الاختبار دون إيقاف التشغيل.
س4: هل يمكن تحديث ACBs بوحدات الرحلات الذكية؟
ج:معظم دعم ACBs الحديثةالتحديثية وحدات رحلة الإلكترونية/الاتصالاتللمراقبة عن بعد وتشخيص الأخطاء وتكامل إنترنت الأشياء.

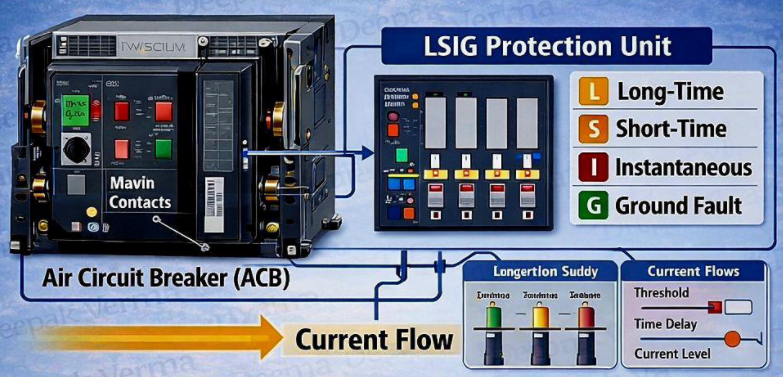

س5: ما معنى حماية LSIG؟
ج:
● L (لفترة طويلة):حماية من التحميل الزائد (1.0–1.5x بوصة).
● S (وقت قصير):حماية انتقائية من ماس كهربائى (2-10x In، تأخير زمني).
● أنا (فورية):حماية عالية المستوى من ماس كهربائى (5-20x In، بدون تأخير).
● ز (أرضي):الحماية من خطأ الأرض (0.1–1.0x بوصة).
س6: كيف يتم حساب سعة الدائرة القصيرة المطلوبة (Icu)؟
ج:وحدة العناية المركزة ≥تيار الدائرة القصيرة المحتمل (I"k3)للنظام، ويتم حسابه عبر بيانات أو برامج المعاوقة (على سبيل المثال، ETAP، SKM). استشر مهندس أنظمة الطاقة للتأكد من دقتها.
س7: هل ACBs مناسبة للاستخدام الخارجي؟
ج:أجهزة ACB القياسية (IP20) مخصصة للاستخدام الداخلي فقط.نماذج خارجيةتتطلب حاويات IP54/IP65 وتصنيفات درجات الحرارة الواسعة.
س8: ما هي الانتقائية القاطعة، وما أهميتها؟
ج:الانتقائية تضمنرحلات الدائرة الخاطئة فقط، وتجنب انقطاع التيار الكهربائي على نطاق واسع. بالغ الأهمية للمستشفيات ومراكز البيانات والتصنيع - يوصى بالانتقائية من الفئة ب (الكاملة) للأحمال الحرجة.
قواطع دوائر الهواء (ACBs)تعتبر أساسية لتوزيع الطاقة ذات التيار العالي بشكل آمن وموثوق. من خلال فهم التصميم والأداء ومعايير الاختيار ومعايير الامتثال، يمكن للمشترين والمهندسين في مجال B2B تحديد ACB المناسب للتطبيقات المهمة، مما يضمن سلامة النظام وطول العمر والكفاءة التشغيلية. كن دائمًا شريكًا مع الشركات المصنعة المعتمدةإيك 60947-2والتحقق من صحة الأداء من خلال وثائق الاختبار الروتينية والنوعية.
