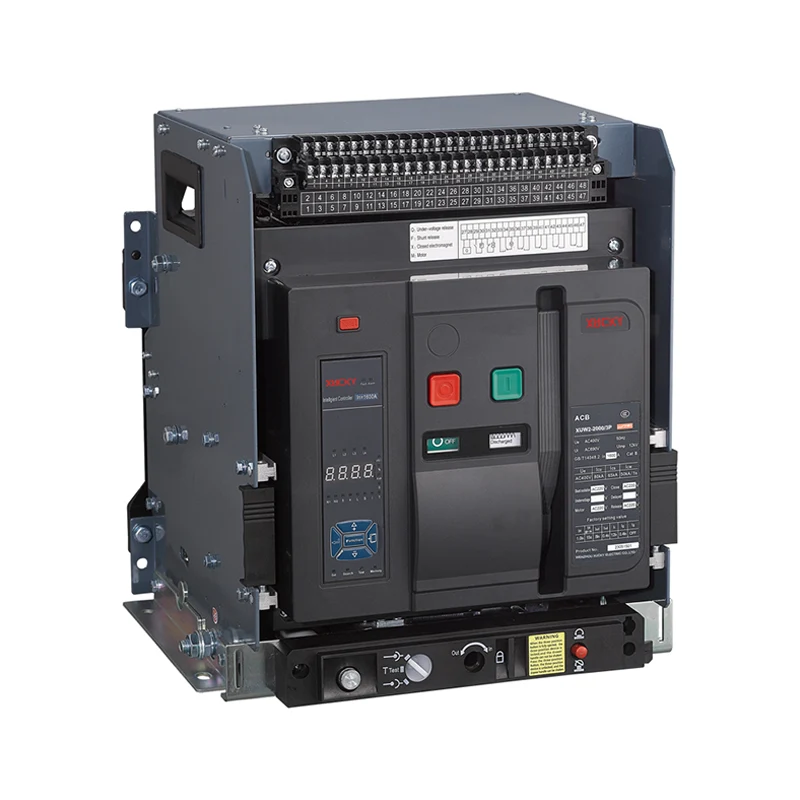

XUCKY الكهربائيةقاطع دائرة الهواء XUW1تتم الإشارة إليه بشكل متزايد في التخطيط الحديث لسلامة الطاقة حيث أصبح الوقاية من الحرائق الكهربائية مصدر قلق بالغ في البيئات الصناعية والتجارية الكثيفة. في منشآت مثل طوابق التصنيع ومراكز التوزيع والمباني الشاهقة، يمكن أن تتصاعد الأعطال الكهربائية بسرعة، مما يجعل العزل السريع واستقرار النظام ضروريًا لتقليل المخاطر ووقت التوقف عن العمل.
بدلاً من التركيز فقط على هيكل المعدات، من المفيد أن نفهم كيف تتصرف أنظمة الحماية عند حدوث حالات شاذة كهربائية حقيقية. تم تصميم قاطع الدائرة الهوائية وفقًا لهذا الواقع التشغيلي، حيث يجمع بين منطق اكتشاف الأخطاء وإمكانية المقاطعة السريعة وإعدادات الحماية ذات الطبقات التي تستجيب بشكل مختلف اعتمادًا على نوع الاضطراب الكهربائي وشدته.
نادراً ما تبدأ الحرائق الكهربائية بسبب عطل دراماتيكي واحد. وعادة ما تتطور من الإجهاد التدريجي في الدوائر أو تشوهات غير ملحوظة تتراكم مع مرور الوقت.
في معظم أنظمة توزيع الطاقة المتوسطة والكبيرة الحجم، تكون الحالات التالية هي المساهمة الأكثر شيوعًا:
- التحميل الزائد الناتج عن الاستخدام المفرط للمعدات في وقت واحد
-ماس كهربائي بسبب انهيار العزل أو فشل الأسلاك
- أخطاء التأريض التي تخلق مسارات تيار غير مقصودة
- ظروف انخفاض الجهد التي تؤثر على استقرار التحكم
- وصلات فضفاضة تولد حرارة موضعية
كل من هذه الظروف يمكن أن تنتج تراكم الحرارة، وعندما تتأخر استجابة الحماية، يزداد خطر اشتعال العزل بشكل كبير.
وفي هذا السياق، يصبح قطع الاتصال السريع والانتقائي متطلبًا أساسيًا وليس وظيفة اختيارية.
تم تصميم قاطع الدائرة الهوائية XUW1 حول نظام الكشف والانقطاع متعدد الطبقات. وبدلاً من التفاعل بطريقة واحدة ثابتة، فإنه يقوم بضبط سلوك الحماية بناءً على النوع الحالي وحجمه ومدته.
يتضمن نظام الحماية بشكل عام ما يلي:
- حماية طويلة الأمد للأحمال الزائدة المستمرة
- حماية التأخير القصير للأخطاء المتوسطة
- استجابة فورية للدوائر القصيرة الشديدة
- كشف الأعطال الأرضية للمخاطر المتعلقة بالتسرب
تعمل هذه المراحل معًا للتأكد من أن التقلبات الطفيفة لا تسبب عمليات إيقاف تشغيل غير ضرورية، بينما يتم عزل الأخطاء الخطيرة على الفور.
غالبًا ما تتطلب شبكات التوزيع الحديثة الاتصال بين الأجهزة. يدعم القاطع الإعدادات القابلة للتعديل ووظائف المراقبة التي تسمح للمشغلين بتحديد حدود الحماية بناءً على خصائص الحمل. تساعد هذه القدرة على التكيف في الحفاظ على الاستمرارية في البيئات الحرجة مثل المستشفيات ومراكز البيانات وخطوط الإنتاج.
في هذه المرحلة، يصبح دور قاطع الدائرة الهوائية أكثر وضوحًا، خاصة في الأنظمة التي تتطلب التنسيق الانتقائي بين القواطع المتعددة لعزل الجزء المتأثر فقط.
لفهم كيفية ترجمة الحماية إلى سلامة في العالم الحقيقي، من المفيد تقسيم سلوك الاستجابة إلى نتائج عملية.
| نوع العطل الكهربائي | طريقة الكشف | استجابة الكسارة | نتائج السلامة |
| الزائد | يتجاوز التيار الحد المقدر بمرور الوقت | رحلة طويلة التأخير | يمنع ارتفاع درجة حرارة الكابلات |
| ماس كهربائى | ارتفاع مفاجئ في التيار | رحلة فورية | يوقف خطر اشتعال القوس والنار |
| خطأ أرضي | كشف التسرب الحالي | قطع الاتصال التي تسيطر عليها | يقلل من خطر الصدمات والحرائق |
| انخفاض الجهد | مراقبة انخفاض الجهد | إطلاق سراح أثار | يحمي استقرار المعدات |
تضمن بنية الاستجابة ذات الطبقات هذه معالجة أنواع الأخطاء المختلفة بالتوقيت المناسب بدلاً من إيقاف التشغيل بمقاس واحد يناسب الجميع.
في البنية التحتية الحديثة، لا يقتصر توزيع الكهرباء على غرفة واحدة أو نظام واحد. وبدلاً من ذلك، فهو يمتد على عدة طوابق، وأنظمة أتمتة متكاملة، ومعدات تشغيل مستمرة.
في المباني الشاهقة، يتم توزيع الطاقة عموديا من خلال الناهضين. يمكن أن يؤثر خطأ في قسم واحد على عدة طوابق إذا لم يتم عزله بسرعة. يساعد جهاز مثل Air Circuit Breaker على تحديد موقع الأخطاء، مما يقلل من خطر انقطاع التيار الكهربائي على نطاق واسع أو الفشل المتتالي.
في بيئات الإنتاج، يمكن أن تكون عمليات إيقاف التشغيل المفاجئة مدمرة مثل الأعطال الكهربائية نفسها. ولذلك، من المتوقع أن تكون أنظمة الحماية سريعة وانتقائية. يعد هذا التوازن ضروريًا للحفاظ على استمرارية العمليات مع إعطاء الأولوية للسلامة.
تتيح القدرة على ضبط منحنيات الحماية للمهندسين مطابقة سلوك الكسارة مع ملفات تعريف الحمل الحقيقية بدلاً من الاعتماد على افتراضات ثابتة.
يجب أن تعمل معدات الحماية الكهربائية باستمرار في ظل الظروف العادية والقاسية. لهذا السبب، عادةً ما يتبع التحقق من صحة التصميم المعايير المعترف بها دوليًا مثل IEC 60947-2 وGB 14048.2.
تتضمن عملية الاختبار بشكل عام ما يلي:
- اختبار التحمل الحراري تحت الحمل المستمر
- التحقق من أداء انقطاع الدائرة القصيرة
- اختبارات المتانة الميكانيكية للدراجات
- فحص التكيف البيئي مع اختلاف درجات الحرارة والرطوبة
- تقييم العزل وقوة العزل الكهربائي
تضمن هذه الاختبارات بقاء الأداء مستقرًا حتى عند تغير الظروف البيئية، مثل الرطوبة العالية أو التركيبات المرتفعة.
ال قاطع دائرة الهواء XUW1تم تصميمه مع أخذ هذه المتطلبات في الاعتبار، خاصة لشبكات التوزيع التي تعمل بأنظمة تصل إلى 660 فولت - 690 فولت مع نطاقات تيار عالية.
لا يتم تركيب الأنظمة الكهربائية في ظروف معملية خاضعة للرقابة. ويجب أن تعمل في بيئات تختلف بشكل كبير في درجات الحرارة والتعرض للغبار ومستويات الرطوبة.
تشمل المعلمات التشغيلية النموذجية ما يلي:
- تتراوح درجة الحرارة المحيطة من -5 درجة مئوية إلى +40 درجة مئوية
- ارتفاع يصل إلى 2000 متر
- رطوبة نسبية تصل إلى 90% في ظل ظروف عدم التكثيف
- مستوى حماية مناسب للبيئات الصناعية
- مرونة التثبيت في التكوينات الثابتة أو من نوع الدرج
وتضمن هذه المعايير بقاء سلوك الحماية ثابتًا بغض النظر عن اختلافات الموقع، سواء في البنية التحتية الحضرية أو المناطق الصناعية النائية.
بالإضافة إلى ذلك، تسمح واجهات الاتصال الجاهزة بالتكامل في أنظمة المراقبة الآلية، مما يدعم استراتيجيات التحكم المركزية للشبكات الكهربائية الحديثة.
لفهم السلوك العملي بشكل أفضل، فكر في سيناريو مبسط في خزانة التوزيع:
- يزيد حمل المحرك تدريجياً عن التيار المقنن
- يكتشف القاطع حالة الحمل الزائد المستمر
- تبدأ الحماية من التأخير الطويل في دورة التوقيت
- في حالة استمرار التحميل، يتم تنفيذ الرحلة الخاضعة للتحكم
- تبقى الدوائر القريبة غير متأثرة بسبب التنسيق الانتقائي
في سيناريو آخر يتضمن ماس كهربائي:
- تم الكشف عن زيادة التيار المفاجئ
- يتم تشغيل الحماية الفورية خلال أجزاء من الثانية
- ينقطع تكوين القوس قبل أن تتطور الحرارة المستمرة
- يتم عزل الطاقة للفرع المصاب فقط
توضح أنماط الاستجابة هذه كيف يقلل منطق الحماية الطبقية من احتمالية تصاعد الحرائق الكهربائية.
نظرًا لأن البنية التحتية الكهربائية أصبحت أكثر آلية، فإن أجهزة الحماية لم تعد مكونات مستقلة. وهي تتفاعل الآن مع أنظمة المراقبة ومنصات التحكم عن بعد وأدوات الصيانة التنبؤية.
يدعم Air Circuit Breaker هذا الانتقال من خلال توفير إمكانية الاتصال ومعلمات الحماية القابلة للتكوين. يتيح ذلك لمصممي النظام مواءمة سلوك الحماية الكهربائية مع البيانات التشغيلية في الوقت الفعلي بدلاً من افتراضات التصميم الثابتة.
تعتمد الوقاية من الحرائق الكهربائية في شبكات الطاقة المعقدة بشكل كبير على مدى سرعة ودقة تحديد الأعطال وعزلها. من خلال منطق الحماية متعدد الطبقات، والتكوين القابل للتكيف، والامتثال للاختبار الموحد، يمكن لـقاطع دائرة الهواء XUW1يلعب دورًا منظمًا في الحفاظ على سلامة التوزيع عبر البيئات الصعبة. ضمن النهج الهندسي الأوسع لشركة XUCKY Electric، فإنها تمثل استجابة عملية لظروف المخاطر الكهربائية الحديثة في كل من التطبيقات الصناعية والمباني الشاهقة.
