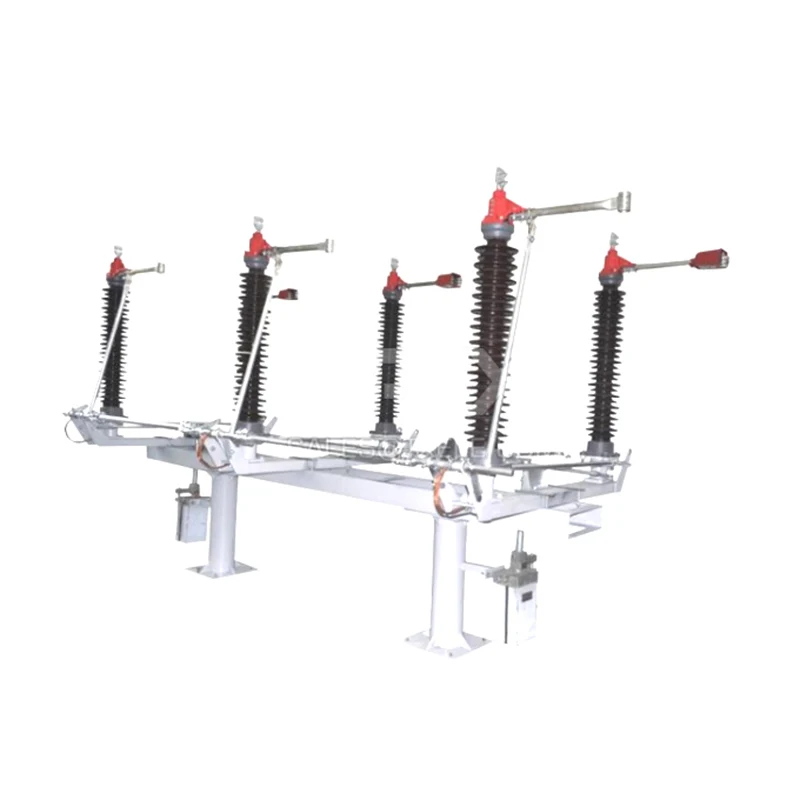

فاصل خارجي GW4-11kv

إن أداة الفصل (المشار إليها فيما بعد بمفتاح العزل) عبارة عن مجموعة مفاتيح كهربائية خارجية ذات جهد عالي تعمل بالتيار المتردد ثلاثية الطور بتردد مقنن يبلغ 50 هرتز وجهد مقدر يبلغ 110 كيلو فولت، لإنشاء وكسر دائرة الجهد العالي بجهد مقنن يبلغ 110 كيلو فولت عند وجود جهد كهربائي وعدم وجود حمل. مفتاح العزل يلبي متطلبات GB1985-2004 AC مفتاح عزل الجهد العالي ومفتاح التأريض.

نموذج ومعنى فاصل GW4-11kv الخارجي

علامة الميزة: D - مفتاح أرضي، III - نوع مفتاح أرضي، G - منتج محسن.

علامة مشتقة خاصة: W - نوع مقاوم للبقع، GY - نوع الهضبة، H - نوع عالي وبارد، TA - نوع الحرارة الجافة، TH - نوع الحرارة الرطبة.

ظروف التشغيل العادية وظروف التثبيت

1. الارتفاع: النوع العام لا يتجاوز 2500م، النوع الخاص لا يتجاوز 4700م.

2. درجة الحرارة المحيطة: درجة الحرارة القصوى ليست أعلى من +40 درجة مئوية، ودرجة الحرارة الدنيا ليست أقل من -40 درجة مئوية.

3. أقصى سرعة للرياح هي 34 م/ث.

4. قوة الزلزال لا تتجاوز 8 درجات.

5. سمك الجليد لا يزيد عن 20 مم.

6. المنتجات المقاومة للتلوث مناسبة للمناطق ذات التلوث المتوسط.

7. لا ينطبق على المكان المواد القابلة للاشتعال ومخاطر الانفجار والتآكل الكيميائي والاهتزاز الشديد.

المعلمة الفنية لقاطع التوصيل الخارجي GW4-11kv

المواصفات الرئيسية والمعايير الفنية لمفتاح العزل

المواصفات الرئيسية والمعايير الفنية لآلية الدفع بالمحرك XCJ-I

الهيكل ومبدأ العمل

1. فاصل خارجي | تبديل العزلة

إن أداة الفصل الخارجية عبارة عن نوع عمود مزدوج يدور أفقيًا، ويتكون من الإطار السفلي، وعازل العمود، ونظام التوصيل، ومفتاح التأريض (باستثناء التأريض)، ونظام النقل.

2. الإطار السفلي: بالنسبة للقناة الفولاذية، فإن كل طرف من الإطار السفلي مُجهز بمقاعد تحمل، ويوجد محملان مستدقان في مقعد المحمل لضمان الدوران المرن للرافعة على مقعد المحمل. يتم لحام أحد طرفي الإطار السفلي أو كليهما بمحمل مفتاح التأريض، ويتم تثبيت مفتاح التأريض. يحتوي مفتاح العزل على ثلاثة أشكال: بدون تأريض، وتأريض فردي، وتأريض مزدوج.

3. العوازل العمودية: يحتوي كل عمود على عمودين، مقسمة إلى ثلاثة أنواع وفقًا لظروف الاستخدام: النوع الشائع، والنوع المضاد للتلوث، والنوع الهضبي. يتم تثبيت الطرف السفلي لعوازل العمود على اللوحة الدوارة للطرف العلوي لمقعد المحمل، ويتم توصيل الطرف العلوي لعوازل العمود بالجزء الكهربائي الرئيسي. يمكن أيضًا استخدام عوازل مطاط السيليكون كعوازل للأعمدة وفقًا لمتطلبات المستخدمين.

4. نظام التوصيل: يتم تثبيت الجزء الموصل على الطرف العلوي لعازل العمود. ينقسم السكين الرئيسي إلى نصفين، وجزء الاتصال في المنتصف، ويتم تضمين جهات الاتصال الأسطوانية في أصابع الاتصال ذات الصفين عند الإغلاق. أنواع الهيكل 630A، 1250A و1600A هي نفسها، هناك اختلافات فقط بين قسم الموصل والمعالجة السطحية. هيكل المنفذ هو جهة الاتصال المتداول أو هيكل الاتصال الناعم، اختر نوعًا واحدًا وفقًا لطلب المستخدم.

5. مفتاح التأريض: مفتاح التأريض المثبت في العمود الدوار للقاعدة. يتم تثبيت الاتصال الثابت على قضيب التوصيل للنظام الكهربائي الرائد، ويتم تثبيت التعشيق الميكانيكي بين مفتاح التأريض ومفتاح العزل. يمكن أن يضمن تسلسل العمل للإغلاق الرئيسي للأرض المفتوحة، والإغلاق الأرضي المفتوح. تنقسم المفاتيح الأرضية إلى أرضي مفرد ومزدوج، ويمكن تأريضها من الداخل إلى الأعلى، أو من الخارج إلى الأعلى. ويمكن تعديله وفقا لاحتياجات المستخدمين.

6. نظام النقل: يتم تشغيل مفتاح العزل بواسطة آلية التشغيل لقيادة العمود الدوار للقاعدة الوسطى ليدور 180 درجة، ويدور 90 درجة بواسطة عازل العمود (المثبت على الرافعة الدوارة) على جانب واحد من الوصلة الأفقية، ويتم تدوير عوازل العمود الأخرى بمقدار 90 درجة بواسطة قضيب التوصيل المتقاطع، ويتم فتح السكين أو إغلاقه من جانب واحد. عندما يتم فتح أو إغلاق آلية تشغيل المفتاح الأرضي، يمكن تدوير عمود الدوران الخاص بمفتاح التأريض بزاوية للفتح والإغلاق بواسطة عمود النقل وقضيب التوصيل الأفقي. نظرًا لأن لوحة التهوية الموجودة على عمود مفتاح التأريض متشابكة مع لوحة القوس المثبتة على شفة عمود البورسلين، فيمكنها ضمان تسلسل العمل للإغلاق الرئيسي للأرض المفتوحة، والإغلاق الأرضي المفتوح.

يتم تصنيع مفتاح العزل في شكل أحادي القطب، ويتم تشكيل الوصلة ثلاثية الأقطاب من خلال التوصيل من مرحلة إلى مرحلة (انظر الشكل 1، الشكل 2) ويمكن استخدامه أيضًا كقطب واحد.

7. آلية التشغيل

مفتاح العزل مجهز عمومًا بآلية يدوية CS14G، ويمكن أيضًا تجهيزه بآلية كهربائية من النوع XCJ-I.

يتم عرض تفاصيل آلية الدفع الكهربائي XCJ-I في تعليمات تركيب الآلات الكهربائية من النوع XCJ-I.

تم تجهيز مفتاح التأريض بآلية وملحقات يدوية CS14G، تأريض فردي لمجموعة واحدة، تأريض مزدوج لمجموعتين.

تتكون الآلية اليدوية من النوع CS14G بشكل أساسي من القاعدة والمقبض والمفتاح المساعد. يحتوي المفتاح المساعد على 8 أزواج من جهات الاتصال المفتوحة عادةً و8 أزواج من جهات الاتصال المغلقة عادةً للتشابك وعرض الإشارة.

التقسيط والتصحيح

راجع الخطوات التالية للتثبيت

1. يتم تثبيت قاعدة مفتاح العزل 1P على أساس أفقي، ويتم ضبط العمود الدوار لمفتاح التأريض ثلاثي الطور على نفس المحور الأفقي.

2. تحقق من حالة الاتصال في منتصف مفتاح العزل. ينبغي أن تكون راضية مرحلة واحدة:

أ. عندما يتم إغلاق جهة الاتصال الوسطى، يجب أن يكون جهة الاتصال الأسطوانية وصفين من أصابع الاتصال على اتصال في نفس الوقت، إذا لزم الأمر، اضبط المسمار المتقاطع (المسامير اليسرى واليمنى) لتحقيقه؛

ب. يكون اتصال جهة الاتصال الوسطى متماثلًا، والفرق بين الأعلى والأسفل لا يزيد عن 5 مم، ويغلق حتى النهاية، ويتم تعديل الفجوة المتوسطة إلى 7 ~ 12 مم، إذا لزم الأمر، لدعم الجذر مع حشوات متزايدة أو متناقصة لتحقيق ذلك، ولكن يجب ألا يزيد سمك كل وسادة عن 5 مم؛

ج. تدور السكين الرئيسية بزاوية 90 درجة لفتح موضع نهاية الإغلاق، ويجب تعديل الفجوة بين برغي التثبيت والحاجز إلى 1 ~ 3 مم.

3. قم بتثبيت قضيب الربط في الطور الثلاثي للسكين الرئيسي وفقًا للشكل 1، واضبط طول قضيب التوصيل لجعل تزامن الإغلاق ثلاثي الطور لا يتجاوز 10 مم، وجانبي قضيب الربط ثلاثي الطور والصليب يحتوي قضيب التوصيل بين الأعمدة على مسامير يسارية ويمينية على التوالي، والتي يمكن تعديلها مباشرة وفقًا للاحتياجات.

4. قم بتثبيت قضيب التوصيل بين المراحل الثلاث للمفتاح الأرضي وفقًا للشكل 1، ثم قم بربط البراغي وضبط ذراع التشغيل، وذراع التشابك الميكانيكي، وزنبرك الالتواء، وحلقة التثبيت. قم بربط البراغي بعد ضبط زنبرك الالتواء بحيث يكون مفتاح التأريض في الوضع الأفقي عند الفتح.

5. قم بتثبيت آلية محرك المحرك CS14G أو XCJ-I على الحامل المناسب للتشغيل اليدوي، مع أخذ عمود القيادة الموجود على هيكل مفتاح العزل كمركز. يتم استخدام طريقة المحور الرأسي لضمان تزامن مغزل الآلية مع محور الدوران، وربط مسامير التثبيت على الآلية.

6. الآلية ومفتاح العزل في حالة الفتح أو الإغلاق في نفس الوقت. يتم استخدام رأس التوصيل وقضيب الربط لتوصيل عمود مفتاح العزل ومغزل الآلية، ويتم تحقيق المتطلبات التالية.

أ. قم بالتشغيل من 3 إلى 5 مرات وتحقق من مفتاح العزل لتلبية المتطلبات، وتكون زاوية فتح مفتاح العزل 90 درجة، ويجب أن تكون هناك فجوة من 1 إلى 3 مم بين برغي التثبيت والحاجز؛

ب. اضبط جهة الاتصال الثابتة لمفتاح التأريض وأحكم ربط المسمار، بحيث يمكن إدخال جهة الاتصال الأرضية بشكل صحيح عند إغلاق مفتاح التأريض.

ج. اضبط زنبرك التوازن على العمود الدوار عند الفتح، لجعل المفتاح الأرضي يظل في الوضع الأفقي.

د. تحقق من التعشيق الميكانيكي بين مفتاح العزل والمفتاح الأرضي للتأكد من عدم إمكانية إغلاق مفتاح التأريض عند إغلاق مفتاح العزل. لا يمكن إغلاق مفتاح العزل عند إغلاق مفتاح التأريض. عندما تكون جميع العمليات صحيحة، يجب علينا حفر ثقوب φ8 ودبوس أسطواني مرن 8 × 60 في مكان التوصيل لعمود مفتاح التأريض ثلاثي الطور، وحفر فتحات φ12 بعمق ≥5 مم عند قضيب الموقع ورافعة القيادة ورافعة التوصيل و عمود دوار، وشد البراغي في كل مكان، ونظف الوصلة الأرضية الناعمة للحفاظ على الاتصال بالسطح المعدني اللامع.

7. يُسمح بتعديل التثبيت فقط باستخدام التشغيل اليدوي. بعد اكتمال الضبط، إذا تم استخدام التشغيل اليدوي للتأكد من الصحة، فيمكن استخدام التشغيل الكهربائي (عند تجهيزه بالآلية الكهربائية).

8. تحقق بعد التثبيت والتشغيل

9. يتم تشغيل مفتاح العزل ومفتاح التأريض يدويًا لمدة 3 إلى 5 مرات على التوالي، وتكون العملية مستقرة، والاتصال جيد، وموضع الإغلاق والإغلاق صحيح.

10. يتم تشغيل آلية توزيع الطاقة 5 مرات تحت جهد التشغيل المقدر للمحرك، وتعمل من 3 إلى 5 مرات على التوالي في 85% من المحرك و110% من جهد التشغيل المقدر. يجب أن يكون الفتح والإغلاق صحيحًا وألا يزيد وقت الفتح والإغلاق عن 4 ثوانٍ.

11. تكون جهات الاتصال على اتصال جيد مع جهات الاتصال بعد إغلاق مفتاح العزل. لا تتجاوز البيانات المقاسة لمقاومة الحلقة الرئيسية (على جانبي الطرف الصادر) تلك الموضحة في الجدول 4.

12. لا يزيد تزامن الإغلاق ثلاثي المراحل عن 10 مم.

13. تحقق مما إذا كان يجب تشحيم جميع أجزاء ناقل الحركة والدوران، وما إذا كانت جميع مسامير المحور مثبتة وموثوقة.

14. تحقق مما إذا كان مفتاح العزل والمفتاح الأرضي متشابكين بشكل موثوق.

الاستخدام والصيانة

يجب تشغيل هذا المفتاح بعد انقطاع تحميل الخط.

يجب إصلاح المفتاح بانتظام (حوالي سنة إلى سنتين). إذا كان هناك خطأ خطير في دائرة القصر، فيجب إصلاحه فورًا بعد الفشل.

قم بإزالة الأوساخ من سطح الأجزاء الموصلة وعوازل الأعمدة، ومستوى التوصيل والاتصال الأوسط بين طرف التوصيل وقضيب التوصيل، وسطح تلامس الزر، ثم قم بتطبيق زيت الفازلين الصناعي.

يجب إجراء فحص دقيق للعوازل البريدية دون وجود أي كدمات أو شقوق، ويجب استبدالها إذا وجدت.

يجب تشحيم أجزاء ناقل الحركة والدوران.

تحقق من جميع أدوات التثبيت مثل ما إذا كانت المسامير والمسامير المستدقة مفكوكة.

تحقق من الآلية اليدوية، ما إذا كان يمكن للمفتاح المساعد التبديل بشكل طبيعي عند تدوير المقبض بمقدار 180 درجة.

التعبئة والتغليف والنقل والتخزين

يتم تعبئة مفتاح العزل ومفتاح التأريض عمومًا في صندوق مشترك ثلاثي الأقطاب، ويمكن أيضًا تعبئتهما بكميات كبيرة. في التعبئة السائبة، يتم تقسيمها إلى صندوق أساسي، صندوق عازل عمود وصندوق نظام موصل (بما في ذلك الملحقات)، وصندوق واحد لكل مجموعة بترتيب عمود واحد.

لا ينبغي السماح بوضع علامة العكس خارج صندوق التعبئة عند نقل المنتج.

بعد استلام المنتج، يرجى التحقق منه في الوقت المناسب. في حالة وجود أي مشاكل، يجب عليك الاتصال بالشركة المصنعة
