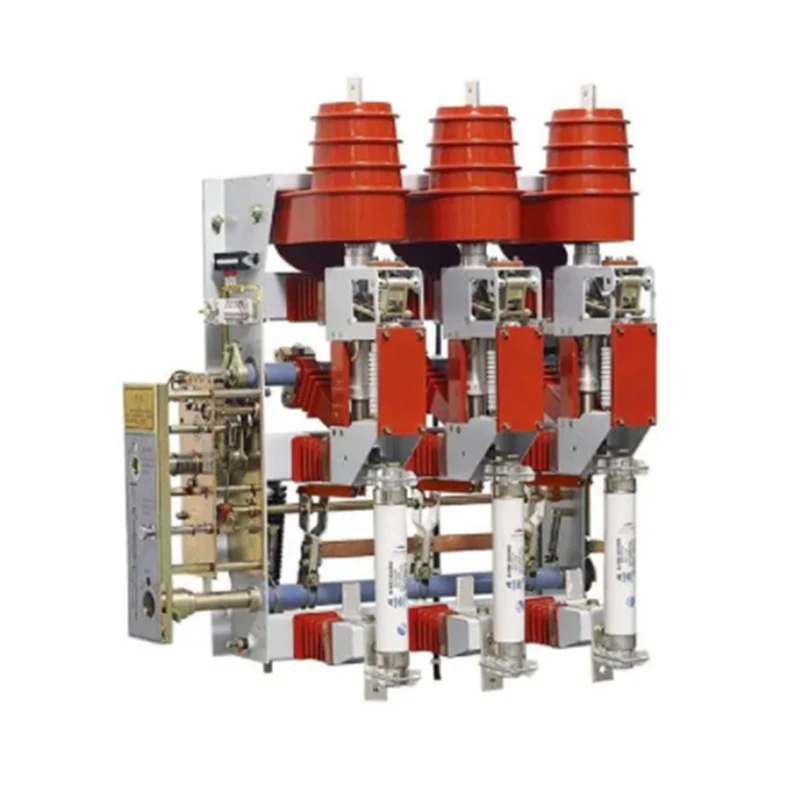

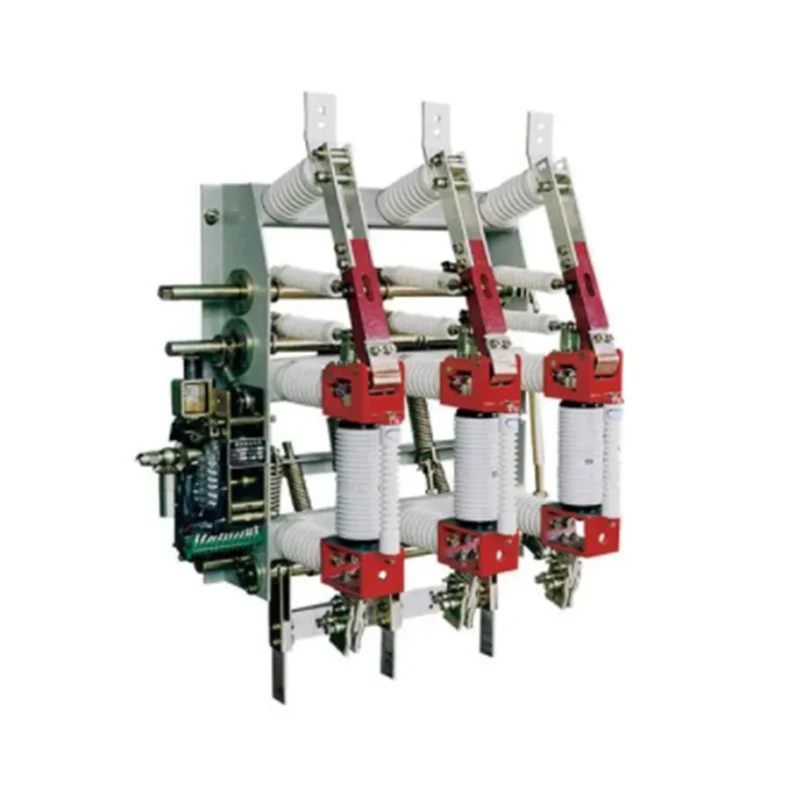

مفتاح كسر الحمل الفراغي عالي الجهد من سلسلة FZN25-12

مفتاح كسر الحمل الفراغي عالي الجودة من سلسلة FZN25-12 من الموردين الصينيين، شركة XUCKY Electric متخصصة في المعدات الطرفية الكهربائية المعيارية لسنوات عديدة. تتمتع منتجاتنا بميزة سعرية جيدة وتغطي معظم أسواق أمريكا الجنوبية والشرق الأوسط وأفريقيا وجنوب شرق آسيا. ونحن نتطلع إلى أن نصبح شريكك على المدى الطويل في الصين. FZN25-12 مفتاح كسر الحمل الفراغي الداخلي ذو الجهد العالي عبارة عن معدات تبديل داخلية ثلاثية الطور AC 50 هرتز 12 كيلو فولت.

إرسال استفسار

وصف المنتج

مخطط تفصيلي لمفتاح فصل الحمل الفراغي عالي الجهد الداخلي من سلسلة FZN25-12

FZN25-12 مفتاح فصل الحمل الفراغي الداخلي ذو الجهد العالي عبارة عن معدات تبديل داخلية ثلاثية الطور AC 50 هرتز 12 كيلو فولت.

♦ آلية التشغيل: آلية تشغيل الزنبرك، النوع اليدوي والنوع الكهربائي متاحان؛

♦ نوع العملية: العملية اليمنى على العملية اليسرى؛

♦ اتجاه العملية: العملية اليسرى، العملية اليمنى.

♦ التطبيق: مجموعة المفاتيح الكهربائية الداخلية 12 كيلو فولت.

الظروف البيئية لمفتاح فصل الحمل الفراغي عالي الجهد الداخلي من سلسلة FZN25-12

♦ درجة الحرارة المحيطة: -25 درجة مئوية 〜+40 درجة مئوية؛

♦ الارتفاع: <1000 متر (فوق مستوى سطح البحر)؛

♦ الرطوبة النسبية: المتوسط اليومي <95%، المتوسط الشهري <90%؛

♦ شدة الزلازل: مستوى <8؛

♦ درجة التلوث: II؛

♦ مكان التركيب خالي من الحرائق والانفجارات والتآكل الكيميائي والاهتزازات الخطيرة.

المعايير الفنية ♦ المعلمات التقنية الرئيسية

لا	غرض		وحدة	FZN25-12LT 630-20	FZRN25-12D/T 200-31.5
1	الجهد المقنن		كيلو فولت	12	12
2	التردد المقدر		هرتز	50	50
3	التصنيف الحالي		A	630	200
4	تردد الطاقة 1 دقيقة يتحمل الجهد (المرحلة إلى الأرض،	مرحلة إلى الأرض، مرحلة إلى مرحلة	كيلو فولت	42	42
	بين القطبين، اتصالات مفتوحة)	عزل الكسر		48	48
5	دفعة البرق المقدرة تحمل الجهد (المرحلة إلى	مرحلة إلى الأرض، مرحلة إلى مرحلة	كيلو فولت	75	75
5	الأرض، بين القطبين، الاتصالات المفتوحة)	عزل الكسر	كيلو فولت	85	85
6	تصنيف وقت قصير تحمل التيار (تيار الاستقرار الحراري)	مفتاح كسر التحميل	كا	20
7	مدة الدائرة القصيرة المقدرة (زمن الاستقرار الحراري)	مفتاح كسر التحميل	s	4
8	تصنيف ماس كهربائى صنع التيار (الذروة)		كا	50
9	تصنيف كسر الحمل النشط الحالي		A	630
10	تصنيف كسر الحلقة الحالية		A	630
11	تصنيف كابل الشحن الحالي			10
12	قدرة المحولات المقدرة بدون تحميل		كيلو فولت أمبير	1600	1600
13	تصنيف تيار كسر الدائرة القصيرة (صمام التيار الحدي)		كا		31.5
14	تصنيف كسر نقل التيار		A		2000
15	نموذج الصمامات				سدلاج-12 سفلزج-12
16	المهاجم يخرج الطاقة		J		2-5

1±0.5

لا	غرض	وحدة	FZN25-12D/T 630-20	FZRN25-12D/T 200-31.5
17	الدائرة المساعدة الفولطية	V	^110 ^220	^110 ^220
18	تم تصنيف مفتاح الأرض على أنه وقت قصير لتحمل التيار	كا	20	20
19	مفتاح الأرض يصنف ذروة مدة الدائرة القصيرة	S	2	2
20	مفتاح الأرض ذو الذروة التي تتحمل التيار	كا	50	50
21	تصنيف صنع القصير الحالي	كا	50	80 (قيمة الذروة المتوقعة)
22	الحياة الميكانيكية	مرات	10000	10000

♦ الملكية الميكانيكية

لا	غرض	وحدة	قيمة
لا	غرض	وحدة	FZN25-12 د/ T630 20	FZRN25-12 د/T200-31.5
1	خلوص الهواء بين الأجزاء المشحونة والأرض	مم	> 125
2	إجراء إدخال الأنبوب في عمق حامل الاتصال الثابت	مم	>18
3	فراغ القاطع مسافة مفتوحة	مم	600+1
4	طول ضغط الزنبرك المتصل بقاطع الفراغ	مم	20+1
5	متوسط سرعة إغلاق قاطع الفراغ	آنسة	0.6±0.2
6	متوسط سرعة فتح قاطع الفراغ	آنسة	1.0±0.2
7	إغلاق الوقت كذاب	آنسة	<2
8	ثلاث مراحل إغلاق وفتح التزامن	آنسة	<3
9	مقاومة الدائرة الرئيسية	rQ	<150	<300
10	التشغيل اليدوي + على أقصى عزم دوران	نانومتر	<160
11	الصمامات وقت فتح الزناد	آنسة	-	30-40
12	الافراج عن وقت فتح الزناد	آنسة	40-45

♦ معلمات محرك تخزين الطاقة

نموذج	الجهد المقنن الخامس	التصنيف الحالي أ	القوة المقدرة ث	نطاق جهد العمل العادي
LLZY-CJ01B8	التيار المتناوب/DC220	0.7	70	تصنيف 85%-110%
66ZY-CJ028	التيار المتناوب/DC110	1.5	70	الجهد االكهربى
