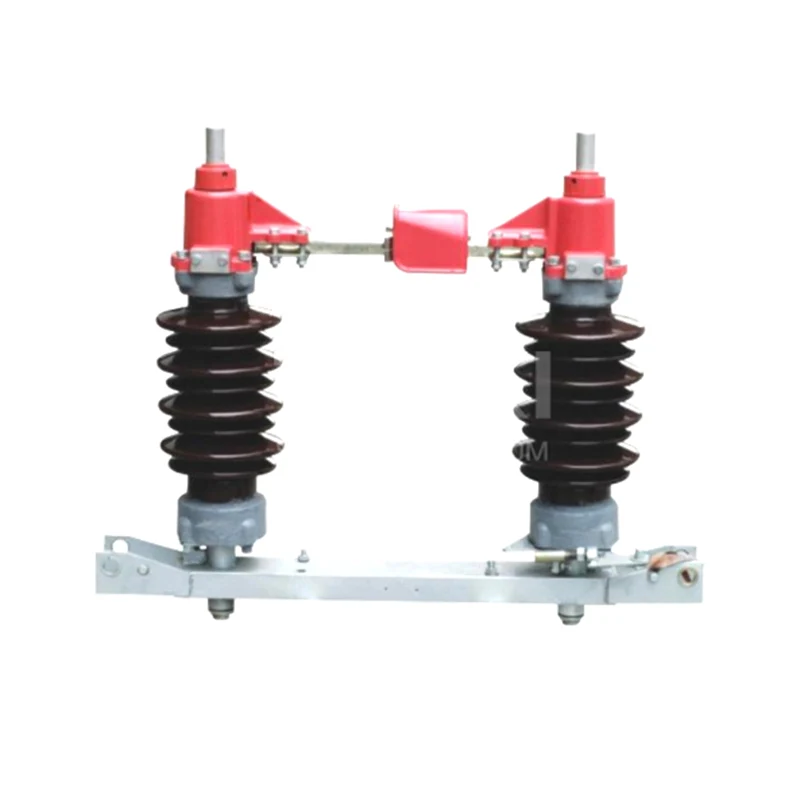

فاصل خارجي GW4-27.5kv

جهاز الفصل الخارجي GW4-27.5kv عبارة عن معدات كهربائية عالية الجهد خارجية بتردد 50 هرتز، لتغيير دائرة الجهد العالي لشبكة الاتصال AC 27.5KV في ظل حالة عدم التحميل، وللعزل الكهربائي للحافلة ذات الجهد العالي، وقواطع الدائرة، وغيرها المعدات الكهربائية التي تم إصلاحها وخطوط الجهد العالي. يمكن استخدامه أيضًا لفتح وإغلاق تيار السعة المنخفضة وتيار الحث.

نموذج ومعنى جهاز الفصل الخارجي GW4-27.5kv

ظروف التشغيل العادية وظروف التثبيت

الارتفاع لا يزيد عن 4700 م.

درجة الحرارة المحيطة: الحد الأعلى +40 درجة مئوية، الحد الأدنى -40 درجة مئوية.

سرعة الرياح لا تزيد عن 35 م / ث.

لا ينطبق على الأماكن التي تحتوي على مواد قابلة للاشتعال ومخاطر الانفجار والتآكل الكيميائي والرياضات القوية.

درجة تلوث العازل: النوع المضاد للتلوث هو الأوساخ الثقيلة من الدرجة الثالثة (كثافة الملح 0.3 ملجم/سم²).

موقع التثبيت: القطب احتكار الخرسانة في الهواء الطلق.

التصنيف والمعايير الفنية

1. تصنيف مفاتيح العزل

2. المعلمات التقنية الرئيسية لمفتاح العزل

هيكل جهاز الفصل الخارجي GW4-27.5kv

يتميز جهاز الفصل الخارجي GW4-27.5T(D)(W) بمزايا الأداء الموثوق به، والبنية البسيطة، وطريقة التثبيت المرنة، وسهولة الصيانة، ونطاق التطبيقات الواسع، وتعدد الاستخدامات القوي.

إن جهاز الفصل الخارجي GW4-27.5T عبارة عن جهاز كهربائي عالي الجهد يتكون من مفتاح عزل أحادي القطب، وهو وحدة أساسية مشتقة من هياكل أخرى. فيما يلي، يطلق عليه مفتاح عزل النوع الشائع.

يتم تصنيع جهاز الفصل الخارجي GW4-27.5T (D) عن طريق تثبيت سكين التأريض على مفتاح العزل المشترك، والذي يتكون من نوع التشغيل مرة واحدة ونوع التشغيل الثانوي، والمشار إليه فيما بعد بمفتاح عزل نوع التأريض.

يعتمد مفتاح الفصل الخارجي GW4-27.5T(D)W على مفتاح عزل من النوع الشائع (النوع المؤرض) ويتم تغييره من عازل مفتاح عزل من نوع القضيب العادي إلى عازل عمود من نوع قضيب مضاد للتلوث، مناسب للتلوث الشديد أو المناطق المرتفعة .

هيكل التبديل العزلة

يتم تثبيت مفتاح العزل أحادي القطب على التوالي على نفس الإطار السفلي بواسطة عوازل عمودية من نوع القضيب، وهو عبارة عن هيكل دوار أفقي مزدوج العمود. يظهر هيكل المخطط التفصيلي في الشكل.

يتكون كل مفتاح عزل عمود من قاعدة وداعم عازل وأجزاء موصلة.

يحتوي كل مفتاح عزل عمود على داعمين عازلين مثبتين على المحامل عند طرفي القاعدة (الشكل 2) مع قضبان التوصيل. يمكن تدوير كل عمود عازل أفقيًا بزاوية دوران 90 درجة. الأعمدة العازلة مجهزة بمقابس موصلة، واتصالات يسارية ويمينية. يتم الاتصال بجهات الاتصال اليسرى واليمنى من خلال الأنبوب الموصل بين العمودين العازلين.

تنقسم الكتل الطرفية الموصلة إلى نوعين وفقًا للهيكل، متصل بقوة (الشكل 3 أ) ونوع الاتصال (الشكل 3 ب)، ويتم تحديدهما وفقًا لمتطلبات الطلب الخاصة بالمستخدم.

مادة الدائرة الرئيسية هي النحاس. عندما يكون التيار المقنن 630A، فإن سطح الجزء الموصل يكون معلبًا. عندما يكون التيار المقنن أكثر من 1600 أمبير، يكون سطح الجزء الموصل مطليًا بالفضة.

الاتصال الأوسط هو هيكل "المصافحة". يتم الضغط على هيكلها بواسطة غسالة الإصبع التي تعمل بتقنية براءة الاختراع. إنه ضغط مرتفع، وتنقية ذاتية، وضغط التلامس بإصبع اللمس يبقى دون تغيير لفترة طويلة. لا يحتوي زنبرك الأصابع الذي يعمل باللمس على تيار وهو آمن وموثوق به لفترة طويلة.

تحتوي منتجات المواصفات الحالية المختلفة على نفس النوع الهيكلي وعوازل القاعدة والأعمدة، لكن الدوائر الموصلة الرئيسية مختلفة قليلاً.

يتم تحقيق الجزء المتشابك الميكانيكي لمفتاح عزل التشغيل الثانوي التأريض وشفرة التأريض بواسطة القرص المتشابك الموجود في الآلية اليدوية من النوع CS8-6D.

3. هيكل الآلية اليدوية

تم تجهيز هذه السلسلة من مفاتيح العزل بـ CS11 (نوع نقل تشغيل واحد غير مؤرض وفردي) وCS8-6D (نوع نقل تشغيل ثانوي مؤرض فردي).

4. CS11 (انظر الشكل) وآلية يدوية من النوع CS8-6D (انظر الشكل)، مقبض التشغيل هو دوران أفقي، زاوية الدوران 90 درجة.

مبدأ العمل

إن إجراءات الفتح والإغلاق لهذه السلسلة من مفاتيح العزل هي نفسها في الأساس.

1. مبدأ تشغيل مفتاح العزل

(1) بدون نوع سكين التأريض

يتم توصيل آلية تشغيل مفتاح العزل بالمرحلة النشطة لمفتاح العزل بواسطة أنبوب التوصيل. يتم تدوير العمود الرئيسي للآلية بمقدار 90 درجة، مما يدفع العمود العازل للمرحلة النشطة إلى الدوران بمقدار 90 درجة. في نفس الوقت، الجانب الآخر من عمود العزل يدور في الاتجاه المعاكس بواسطة قضيب التوصيل لتحقيق الفتح والإغلاق. لدمج المفاتيح أحادية القطب في مفاتيح متشابكة ثنائية القطب أو ثلاثية القطب بواسطة قضبان التوصيل، عادةً أحادية القطب.

(2) نوع تشغيل واحد بسكين التأريض

مع هيكل مفتاح سكين التأريض يعتمد على هيكل المفتاح المذكور أعلاه، مما يزيد من تشغيل آلية الدفع الأرضي. إنه يضمن أن يبدأ سكين التأريض في الدوران عندما يبدأ السكين الرئيسي في الفتح؛ عندما تدور السكين الرئيسي إلى موضع الفتح، يصل سكين السكين الأرضي أيضًا إلى موضع الأرض. وهذا يعني أن السكين الرئيسي والسكين الأرضي يكملان إجراءات الفتح والإغلاق الخاصة بهما بشكل منفصل.

(3) نوع التشغيل الثانوي بسكين التأريض

يستخدم هذا الهيكل المقبضين لتشغيل السكين الرئيسي وسكين التأريض على التوالي. يتم توفير جهاز التعشيق بين مقبضي التشغيل لمنع سوء التشغيل، وللتأكد من تنفيذ البرنامج وفقًا للإجراء المحدد (الإغلاق الرئيسي - الأرض المفتوحة - الأرض المغلقة - الإغلاق الرئيسي).

2. مبدأ تشغيل مفتاح التأريض

يتم تدوير مقبض آلية التشغيل بمقدار 90 درجة أفقيًا، ويتم دفع سكين التأريض للتدوير بواسطة قضيب التوصيل لتحقيق عملية فتح وإغلاق مفتاح التأريض.

3. يتم توصيل المفتاح المساعد في آلية التشغيل بالعمود الرئيسي للآلية، ويتم تشغيل أو إيقاف الاتصال المقابل أثناء عملية الفتح والإغلاق، ويتم إصدار إشارة الفتح والإغلاق المقابلة.

التثبيت والتعديل

1. يجب أن يلبي تركيب وتعديل فاصل الفصل المتطلبات التالية

عند استخدام الآلية اليدوية، يجب أن يكون المشغل العام قادرًا على إجراء عمليات الفتح والإغلاق بشكل مستقل وأن يكون الإجراء مرنًا.

القيمة المتزامنة للإغلاق للوصلة ثنائية القطب أو ثلاثية الأقطاب لقاطع الفصل هي: لا تزيد عن 6 مم.

يجب أن تتوافق مقاومة الدائرة لمفتاح العزل مع الجدول التالي

الجهد المقنن الحد الأقصى لمقاومة حلقة الفصل لكل مرحلة (μΩ)

630A 1250A 1600-2000A

27.5 كيلو فولت 200 125 75 باستثناء مشابك الأسلاك

2. تركيب وتعديل مفتاح العزل

يتم تثبيت مفتاح عزل كل عمود على القاعدة الأفقية.

يتم وضع آلية التشغيل تحت المغزل الدوار للجانب النشط من مفتاح العزل، عندما يكون العمود الرئيسي الذي يتم تشغيله بواسطة مفتاح العزل والآلية في وضع الإغلاق، قم بتوصيل وربط أنبوب غاز الماء باستخدام طوق نوع السن. عندما لا تتم مزامنة دعامة العزل الرئيسية والمدارة، يمكن تعديل المسمار الموجب والسالب لتحقيق الفتح والإغلاق.

تركيب وضبط تزامن الإغلاق للقطب المزدوج أو ربط مفتاح العزل، عندما يتحمل المحطتان توتر قضيب التوصيل الطبيعي، اضبط طول قضيب التوصيل الموجب والسالب لتلبية المتطلبات المذكورة أعلاه.

عندما يكون مفتاح العزل في وضع الإغلاق، يجب أن تكون نقاط الاتصال الموجودة على جهة الاتصال جميعها متلامسة، وأفضل حالة لدرجة تثبيت المسمار M8 هي أن تكون غسالة الزنبرك مسطحة ويمكن أن يتأرجح الإصبع.

3. تركيب وتعديل سكين التأريض من نوع التشغيل الثانوي

عندما يكون سكين المفتاح الأرضي والعمود الرئيسي للآلية في وضع الإغلاق، يتم توصيل أنبوب غاز الماء وتثبيته بواسطة طوق نوع الترس. عندما يكون مفتاح التأريض في وضع الإغلاق، يمكن تعديل موضع جهة الاتصال من خلال موضع جهة الاتصال الأرضية على الأنبوب الموصل. عندما يكون وضع الإغلاق صحيحًا، قم بربط صامولة التثبيت مرة أخرى.

القبول والتخزين

1. بعد وصول المنتج إلى الوجهة، يجب على المستخدم وضعه في مكان جاف وجيد التهوية. ولا يجوز الرجوع عنه ويجب فحصه وقبوله في أسرع وقت ممكن وفقا للبنود التالية:

أولاً، تحقق مما إذا كان هناك أي ضرر أو خلل على السطح الخارجي لصندوق التعبئة. بعد الانتهاء من فحص المظهر، افتح صندوق التعبئة وأخرج الملف المرفق.

تحقق مما إذا كانت المستندات المرفقة بالمنتج كاملة (بما في ذلك قائمة التعبئة وشهادة المنتج وتعليمات التثبيت وما إلى ذلك).

قم بإزالة المنتج وملحقاته (احرص على عدم إتلاف الزجاجة الخزفية ذات العمود العازل) وفحصها.

تحقق مما إذا كان مظهر المنتجات تالفًا وغير طبيعي.

2. بعد قبول المنتج، سواء تم تركيبه واستخدامه على الفور أم لا، يجب تخزينه بالشروط التالية:

يجب مسح أجزاء الاحتكاك الخاصة بمفتاح العزل وتغليفها بمادة فازلين خالية من الأحماض.

عندما يتم تخزين المنتج في المستودع لفترة طويلة، يجب فحصه بانتظام (لا يزيد عن ستة أشهر). إذا تم العثور على الصدأ، فيجب إزالة طبقة الصدأ وتغليفها بمانع الصدأ.

تعليمات

1. قبل البدء في التشغيل، يجب إجراء فحص كامل وعدم وجود أخطاء قبل أن يتم تشغيله.

ما إذا كان حجم مفتاح العزل يلبي المتطلبات.

يجب تثبيت مسامير كل جزء متصل بإحكام، خاصة مع قضبان التوصيل.

يجب أن تكون جميع نقاط الاتصال الموجودة على جهة الاتصال على اتصال.

2. انتبه إلى العناصر التالية بعد التشغيل:

بشكل عام، يجب فتح أو إغلاق القاطع بعد انقطاع حمل الدائرة.

فاصل التأريض مع شفرة التأريض من نوع التشغيل الثانوي، يجب إغلاق مفتاح التأريض بعد فتح مفتاح العزل بالكامل؛ وبخلاف ذلك، يمكن إجراء عملية إغلاق مفتاح العزل بعد فتح مفتاح التأريض بالكامل.

3. يجب صيانة جهاز الفصل الخارجي بشكل منتظم وإصلاحه بانتظام. يجب مراعاة العناصر التالية أثناء الصيانة:

ما إذا كانت مزهرية الخزف ذات مفتاح العزل تالفة، وما إذا كان الغراء فضفاضًا.

عندما يكون جهاز الفصل في وضع الإغلاق، ما إذا كانت نقاط الاتصال الموجودة على جهة الاتصال على اتصال جيد؛ ما إذا كان الزنبرك عند جهة الاتصال مشوهًا، وما إذا كان التوتر قد تغير، ويتم قياس مقاومة الدائرة.

ما إذا كان المفتاح المساعد والمكونات الأخرى في الآلية معزولة جيدًا.

ما إذا كانت ظروف التأريض جيدة.

ما إذا كانت أجزاء الدوران مرنة وعالقة أم لا.

يرجى إبلاغ الشركة المصنعة بالمشكلات التي تم العثور عليها أثناء التشغيل أو الصيانة
