عند تصميم أو صيانة نظام التوزيع الكهربائي، فإن أحد أهم القرارات الأساسية هو اختيار جهاز حماية الدائرة المناسب. اثنان من أكثر قواطع الجهد المنخفض شيوعًا هما قاطع الدائرة المصغرة (MCB) وقاطع الدائرة المقولب (MCCB). في حين أن كلاهما يخدم نفس الغرض الأساسي - وهو حماية الكابلات والمعدات من التيارات الزائدة - إلا أنهما مصممان لمقاييس مختلفة إلى حد كبير من التطبيقات.
يمكن أن يؤدي اختيار الخيار الخطأ إلى تكاليف غير ضرورية، أو حماية غير كافية، أو حتى مخاطر على السلامة. في هذا الدليل، نقوم بتفصيل الاختلافات التقنية وسيناريوهات التطبيق ومعايير الاختيار لمساعدتك على اتخاذ قرار مستنير.
قاطع الدائرة المصغرة (MCB)هو جهاز حراري مغناطيسي مصمم لحماية الدوائر ذات التيار المنخفض. يتم استخدامه عادة في التطبيقات السكنية والتجارية والصناعية الخفيفة.
التصنيف الحالي (في): حتى 125 أمبير (عادة 63 أمبير أو أقل).
كسر القدرة (ICN): عادة ما يصل إلى 10 كيلو أمبير أو 15 كيلو أمبير (كافية للبيئات المنزلية).
المعايير: IEC 60898-1 (للتركيبات المنزلية وما شابهها) وIEC 60947-2 (للاستخدام الصناعي).
بناء: إعدادات حرارية ومغناطيسية ثابتة؛ وحدات رحلة غير قابلة للتبديل.
مقاس:مدمجة، عادةً ما تكون من 1 إلى 4 وحدات عرض (18 مم لكل عمود) على سكة DIN.
تم تصميم MCBs للحماية ضدالزائد(تيارات زائدة بطيئة ومستمرة) عبر شريط ثنائي المعدن ودوائر قصيرة(تيارات لحظية عالية) عبر ملف لولبي كهرومغناطيسي. وهي غير قابلة للتعديل ميدانيًا وهي مخصصة للدوائر الفرعية النهائية.
A قاطع الدائرة المقولب (MCCB)هو جهاز أكبر وأكثر قوة قادر على التعامل مع التيارات الأعلى وتوفير حماية أكثر تطوراً. إنه العمود الفقري لتوزيع الطاقة الصناعية والتجارية.
التصنيف الحالي (في):عادة من 15A حتى 2500A أو أكثر.
كسر القدرة (ICU):يمكن أن تتراوح من 18 كيلو أمبير إلى 200 كيلو أمبير، مما يجعلها مناسبة للمواقع عالية الأخطاء مثل المحطات الفرعية أو المنشآت الصناعية الثقيلة.
المعايير:IEC 60947-2 (المفاتيح الكهربائية وأجهزة التحكم ذات الجهد المنخفض).
بناء:في كثير من الأحيان الميزاتوحدات رحلة قابلة للتبديل(الحراري المغناطيسي أو الإلكتروني) التي يمكن تعديلها لتأخير التيار والوقت.
مقاس:أحجام إطارات أكبر، يتم تركيبها عادةً على قاعدة أو في مجموعة المفاتيح الكهربائية.
عرض MCCBsإعدادات الحماية القابلة للتعديلمما يجعلها مثالية لدوائر التغذية حيث يعد التنسيق مع الأجهزة النهائية أمرًا بالغ الأهمية. يمكن أن توفر وحدات الرحلة الإلكترونية وظائف متقدمة مثل الحماية من الأخطاء الأرضية والتشابك الانتقائي للمنطقة وقدرات الاتصال.

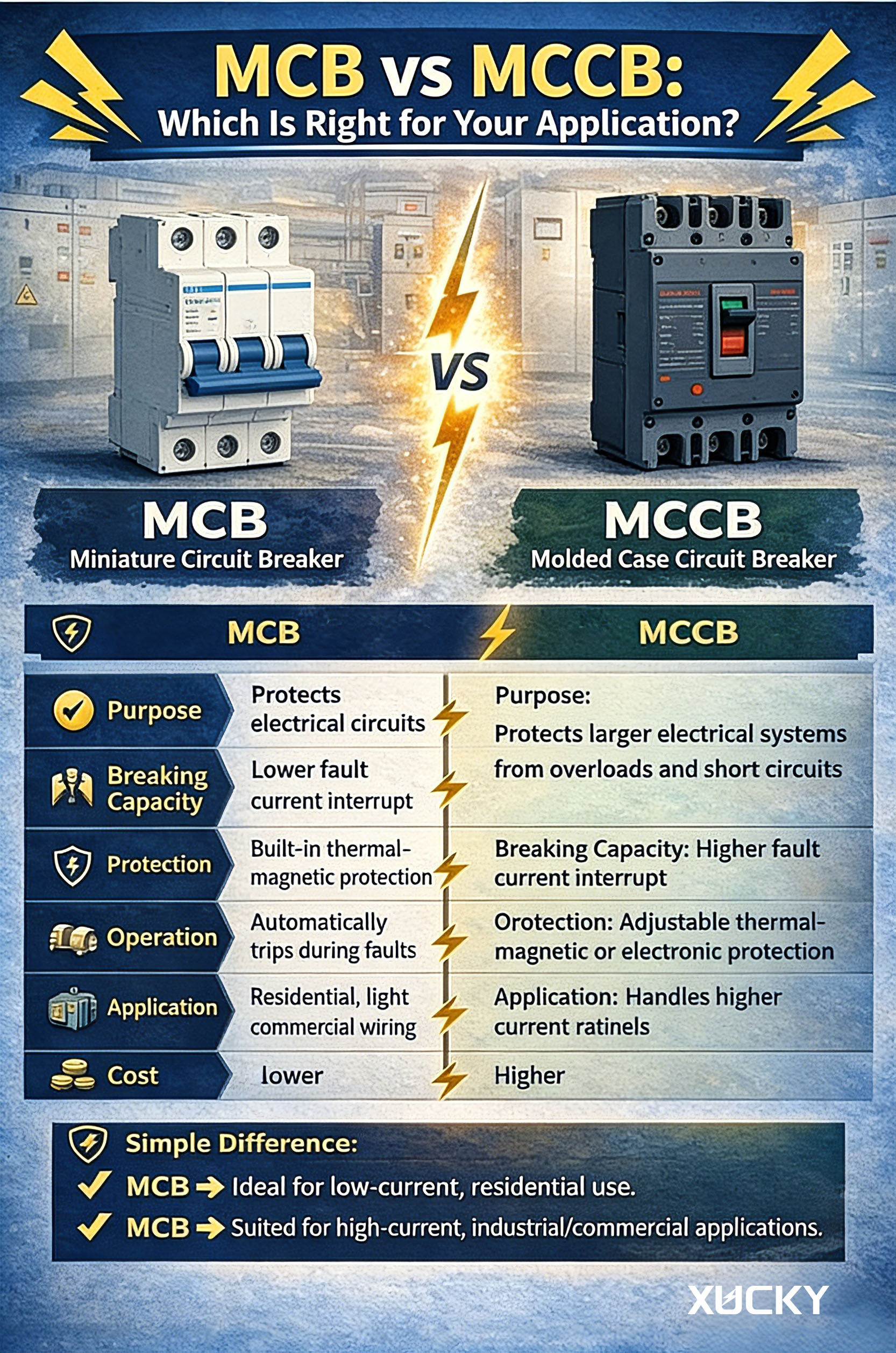

| ميزة | MCB | مكب |
| النطاق الحالي المقدر | ما يصل إلى 125A | 10A إلى 2500A+ |
| كسر القدرة | ≥ 25 كيلو أمبير (نموذجي) | ما يصل إلى 200 كيلو أمبير |
| وحدة الرحلة | ثابت (الحراري المغناطيسي) | ثابتة أو قابلة للتبديل (الحرارية المغناطيسية أو الإلكترونية) |
| قابلية التعديل | لا أحد | نعم (الحالي، تأخير الوقت) |
| طلب | الدوائر الفرعية النهائية، الإضاءة، المقابس | مغذيات، لوحات رئيسية، معدات ثقيلة |
| تصاعد | السكك الحديدية الدين | قاعدة ثابتة أو إضافية |
| عدد القطب النموذجي | 1ف، 2ف، 3ف، 4ف | 3P، 4P (أيضًا 2P للإطارات الأصغر حجمًا) |
| شهادة | إيك 60898-1، إيك 60947-2 | إيك 60947-2 |
يعتمد القرار بين MCB وMCCB على ثلاثة عوامل رئيسية:الطلب الحالي، ومستوى الخطأ، والحاجة إلى التعديل.
متى تختار MCB
المباني السكنية والتجارية الصغيرة:دوائر الإضاءة، المقابس، الأجهزة الصغيرة. نادراً ما تتجاوز التيارات 63A وتكون مستويات الخطأ منخفضة.
لوحات التوزيع الفرعية:حماية الدوائر النهائية أسفل MCCB أو المفتاح الرئيسي.
لوحات السكك الحديدية DIN:حيث تكون المساحة ضيقة والنمطية مطلوبة.
المشاريع الحساسة للتكلفة:MCBs أرخص بكثير من MCCBs.
متى تختار مكب
النباتات الصناعية:المحركات والمضخات والضواغط وآلات اللحام - المعدات ذات التيارات العالية وسعة الأعطال العالية.
لوحات التبديل الرئيسية:كجهاز الحماية الرئيسي الوارد للمبنى أو اللوحة الكبيرة.
دوائر التغذية:توزيع الطاقة على اللوحات الفرعية حيث يكون التنسيق والانتقائية ضروريين.
المواقع الحالية عالية الخطأ:بالقرب من المحولات أو المولدات حيث تتجاوز تيارات الدائرة القصيرة 10 كيلو أمبير.
احتياجات التعديل:عندما تحتاج إلى ضبط إعدادات الحماية أثناء الرحلة لتتناسب مع الأحمال المتغيرة أو لتحقيق التنسيق الانتقائي.
أ. قدرة الكسر (Icu / Icn)
تأكد دائمًا من أن قدرة الكسر للقاطع تتجاوز تيار الدائرة القصيرة المحتمل عند نقطة التثبيت. على سبيل المثال، إذا كانت اللوحة بها مستوى خطأ يبلغ 25 كيلو أمبير، فإن لوحة MCB القياسية التي تم تصنيفها عند 10 كيلو أمبير سوف تفشل بشكل كارثي. في مثل هذه الحالات، استخدم إما MCCB أو MCB الذي يحد من التيار بتصنيف أعلى.
ب. الانتقائية (التمييز)
عندما يتم توصيل القواطع في سلسلة (على سبيل المثال، MCCB التي تغذي MCBs)، يجب عليك التأكد من أن العطل في اتجاه مجرى النهر يقوم فقط برحلات أقرب قاطع. تتيح لك وحدات MCCB ذات التأخير الزمني القابل للتعديل تحقيق هذه "الانتقائية" بسهولة، في حين أن وحدات MCB تكون فورية وقد لا تنسق مع الأجهزة الأولية دون اختيار دقيق.
ج. خفض درجة الحرارة
يتأثر كل من MCBs وMCCBs بدرجة الحرارة المحيطة. تتم معايرة عناصرها الحرارية عند 30 درجة مئوية أو 40 درجة مئوية. إذا تم تركيبها في بيئة حارة، فقد تتعثر في وقت أبكر مما هو متوقع - أو تتطلب خفض القدرة. راجع بيانات الشركة المصنعة (مثلXUCKYأوراق البيانات الفنية) لعوامل التصحيح.د. نوع التحميل قد تتطلب الأحمال الحثية العالية (المحركات والمحولات) وجود MCBs من النوع C أو D لتجنب التعثر المزعج أثناء بدء التشغيل. يمكن برمجة MCCBs المزودة بوحدات الرحلة الإلكترونية لحماية المحرك بمنحنيات زمنية محددة.
MCBهو مكون منخفض التكلفة يمكن التخلص منه. إذا فشلت، يمكنك استبداله. لم يتم تصميمه للإصلاح.
مكبهو استثمار كبير. غالبًا ما يأتي مزودًا بأجزاء قابلة للاستبدال (المزالق القوسية، وجهات الاتصال، ووحدات الرحلة) ويمكن صيانته على مدار عقود. تضيف MCCBs الإلكترونية إمكانات المراقبة التي تقلل من وقت التوقف عن العمل وتحسن إدارة الطاقة.
بالنسبة للمكاتب الصغيرة، تعتبر MCBs مثالية. بالنسبة للمصنع الذي يحتوي على خطوط إنتاج مهمة، فإن التكلفة الإضافية لـ MCCBs يتم تبريرها من خلال متانتها وقابليتها للتعديل.
| إذا كانت دائرتك... | يختار |
| هو منفذ الإضاءة أو المقبس في المنزل | MCB |
| لديه تيار <63A ومستوى خطأ <6kA | MCB |
| عبارة عن وحدة تغذية للوحة فرعية في مبنى تجاري | مكب (أو MCB عالي التيار إذا كان <125A) |
| يشغل محركًا كبيرًا (30 كيلو واط+) | مكب |
| يحتاج إلى إعدادات حماية قابلة للتعديل | مكب |
| هو العرض الرئيسي الوارد للمصنع | مكب |
| يتطلب التواصل مع BMS | مكب مع وحدة الرحلة الإلكترونية |
فيXUCKY، نقوم بتصنيع كل من MCBs وMCCBs وفقًا لأعلى المعايير الدولية (IEC 60898-1، IEC 60947-2). مجموعتنا تشمل:
سلسلة XUCKY MCB: منحنيات 1P إلى 4P، 6A-63A، B/C/D، قدرة كسر 6kA/10kA - مثالية للدوائر النهائية السكنية والتجارية.
سلسلة XUCKY مكب:16 أمبير إلى 1600 أمبير، ووحدات الرحلات الحرارية والمغناطيسية والإلكترونية، بقدرة فصل تصل إلى 100 كيلو أمبير - مصممة لتطبيقات التوزيع الصناعية والرئيسية.
نحن نساعدك على اختيار الكسارة المناسبة لتطبيقك المحدد، مما يضمن السلامة والموثوقية والفعالية من حيث التكلفة. اتصل بنا للحصول على الدعم الفني أو عرض الأسعار.
