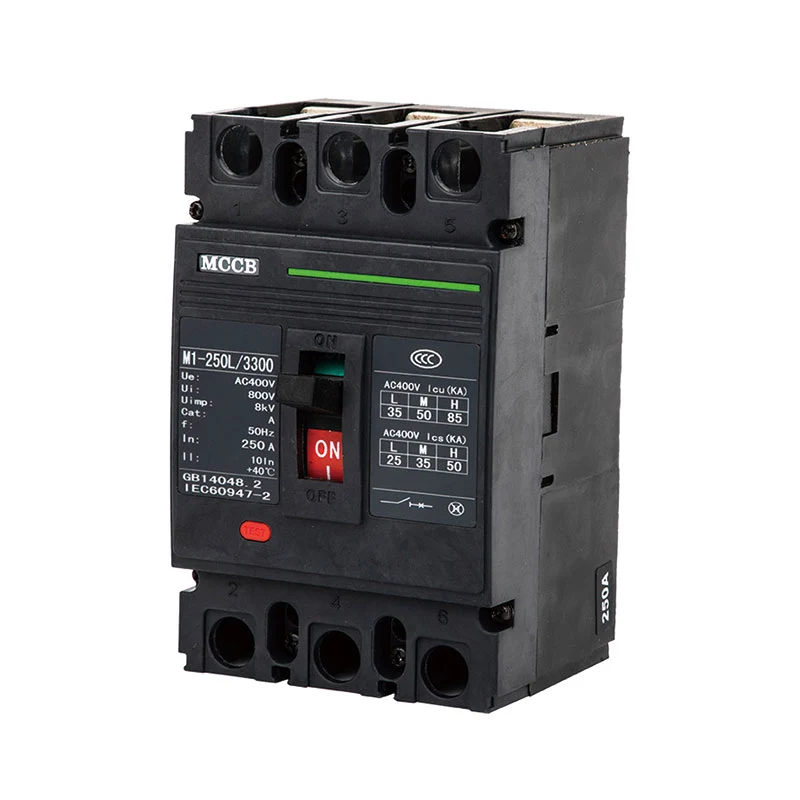

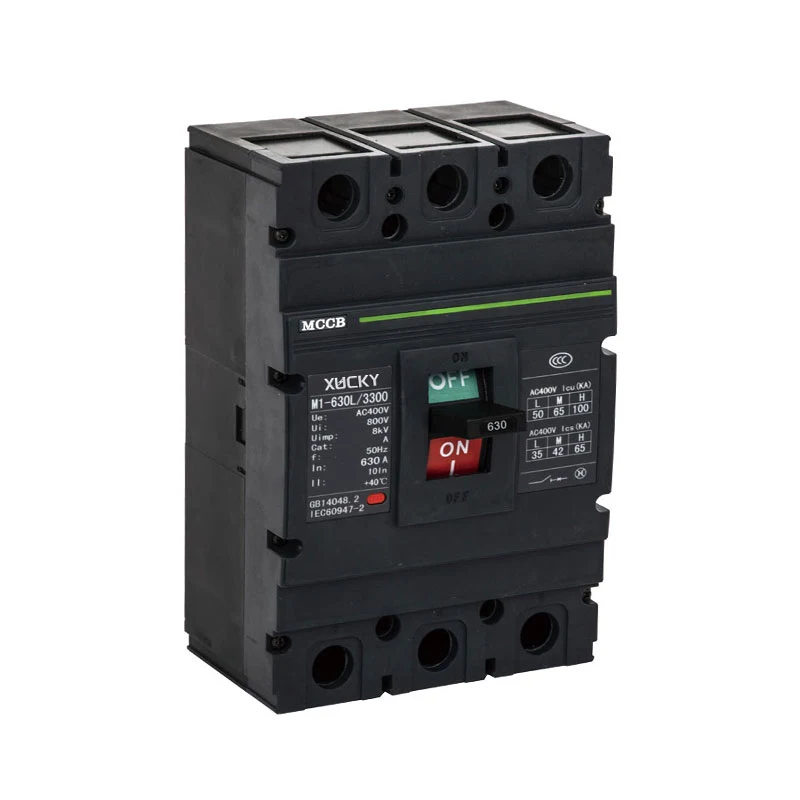

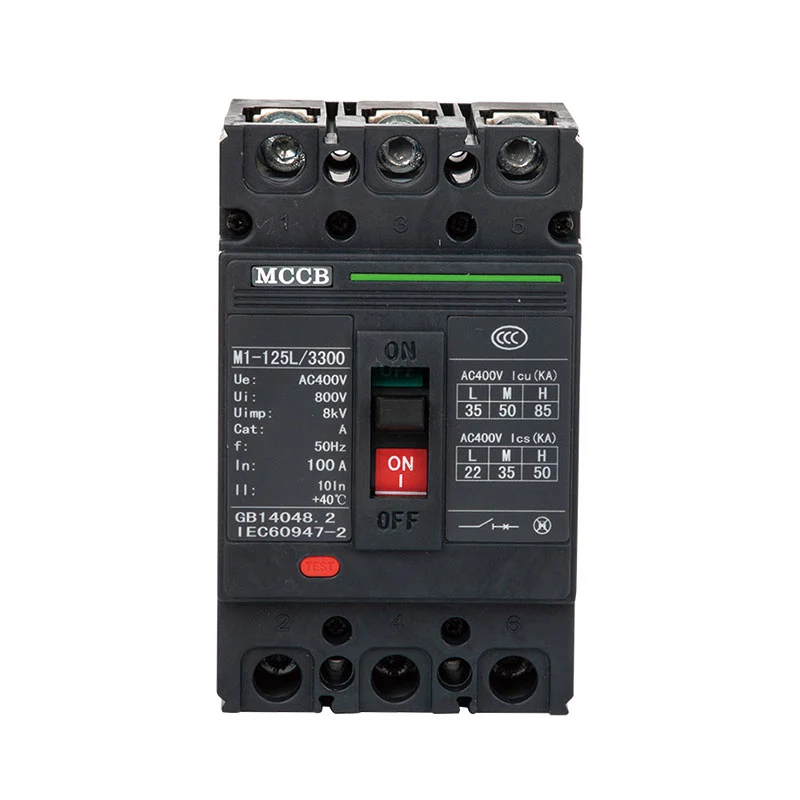

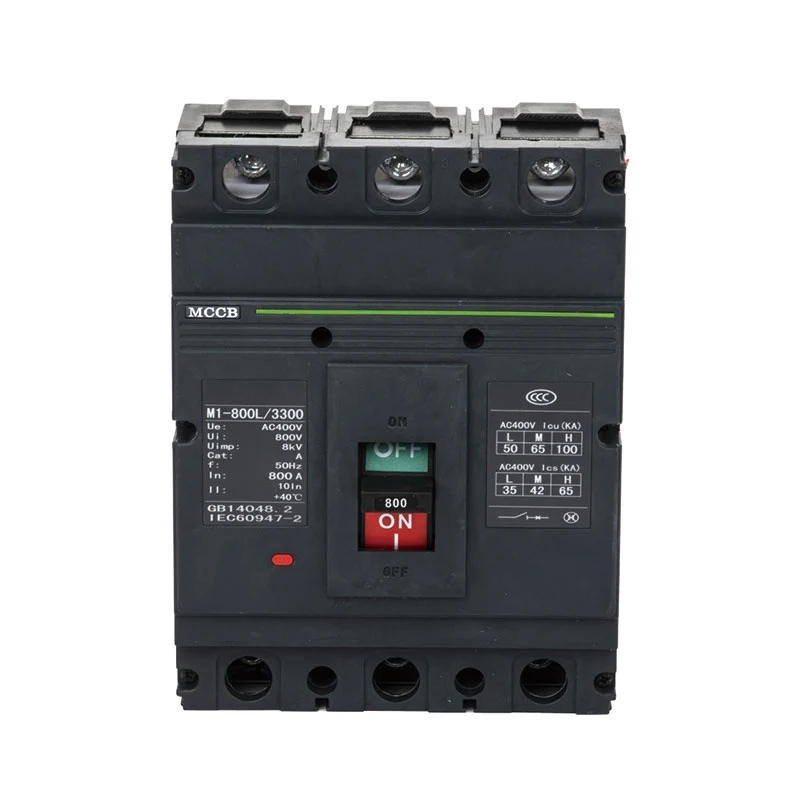

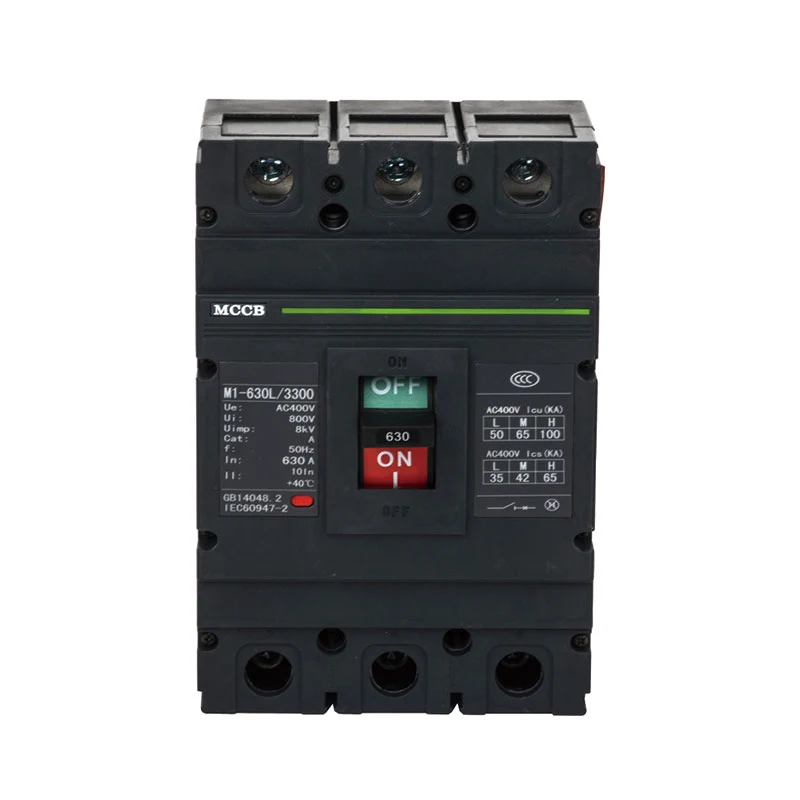

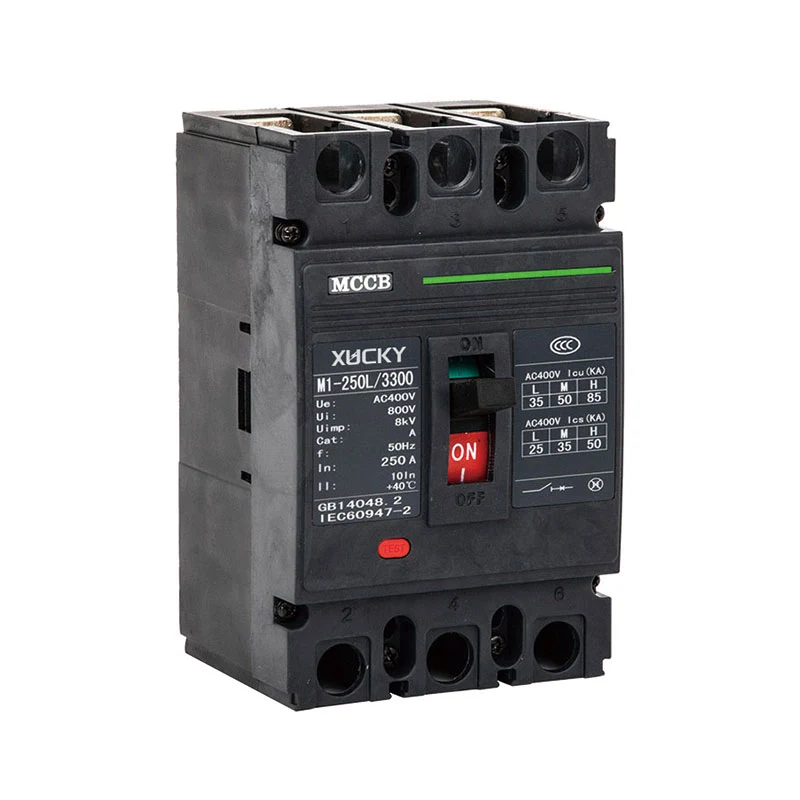

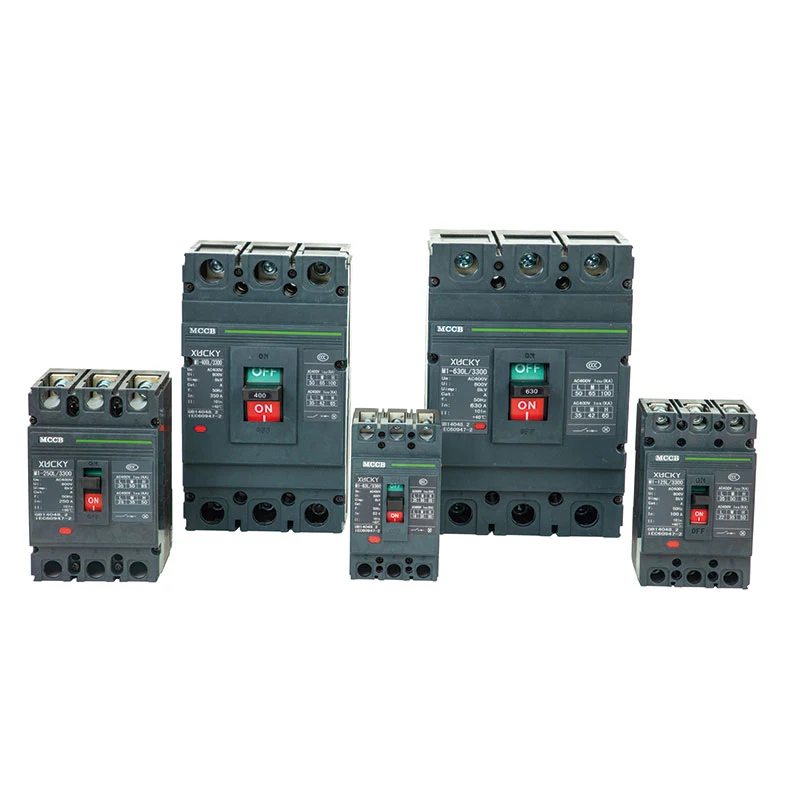

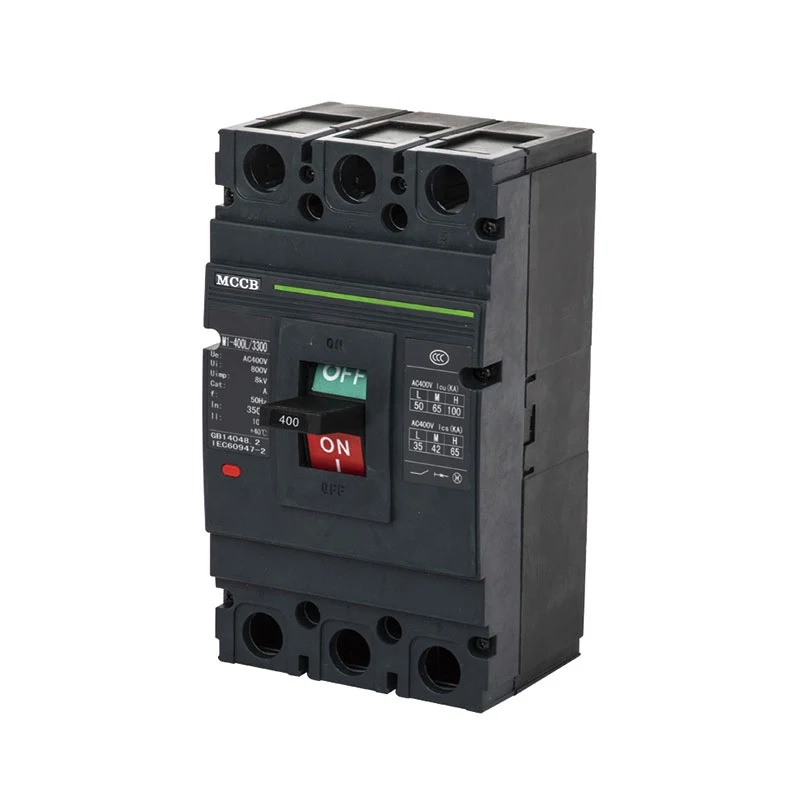

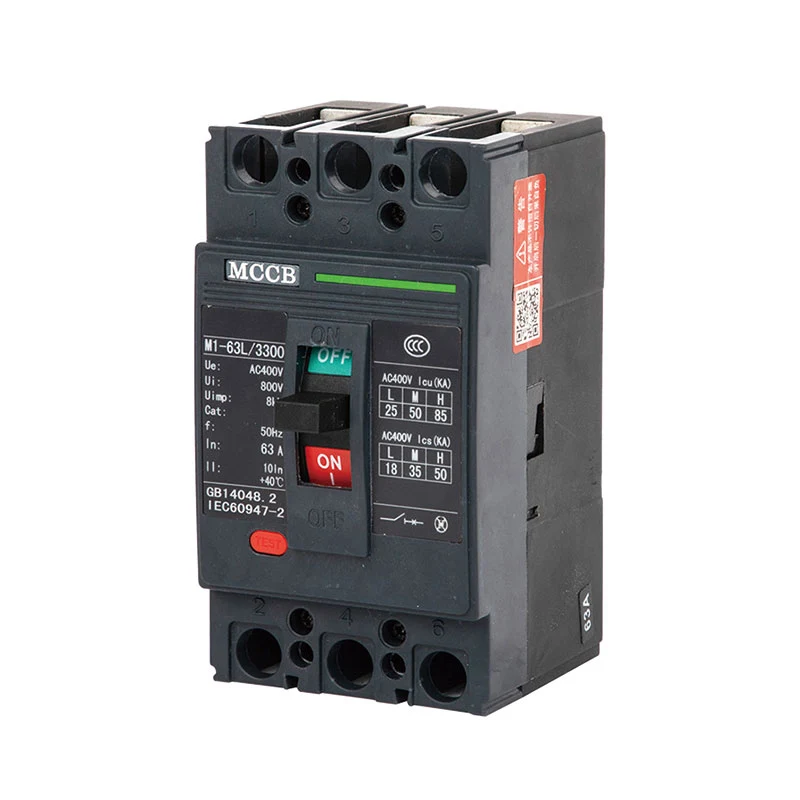

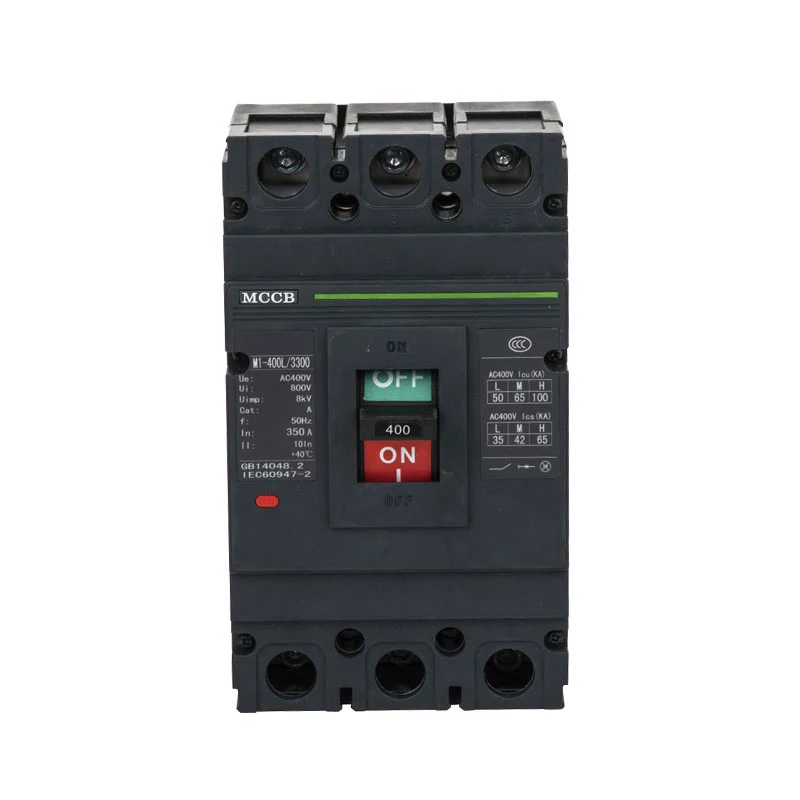

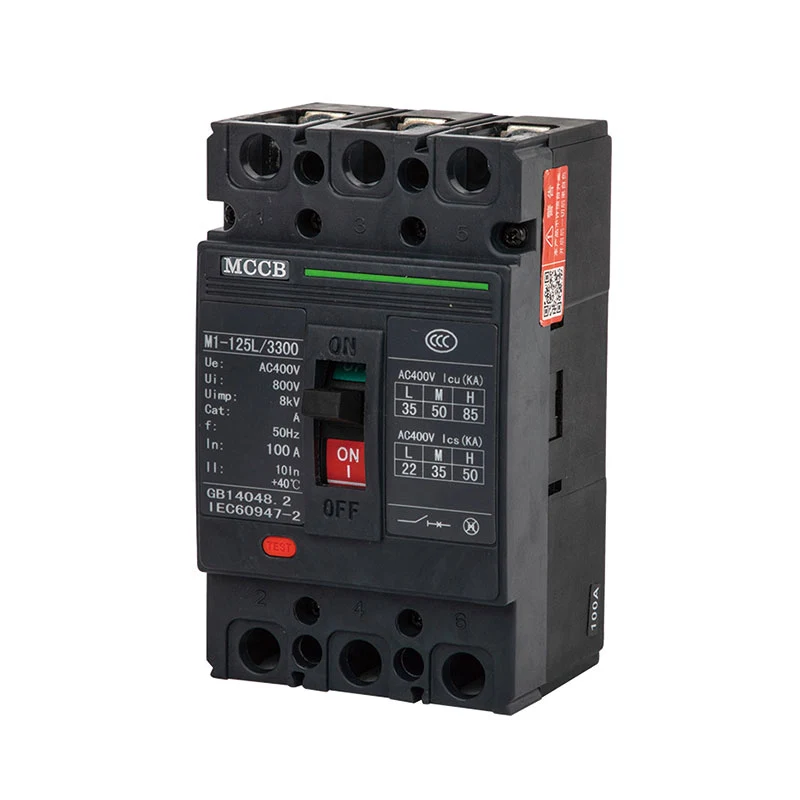

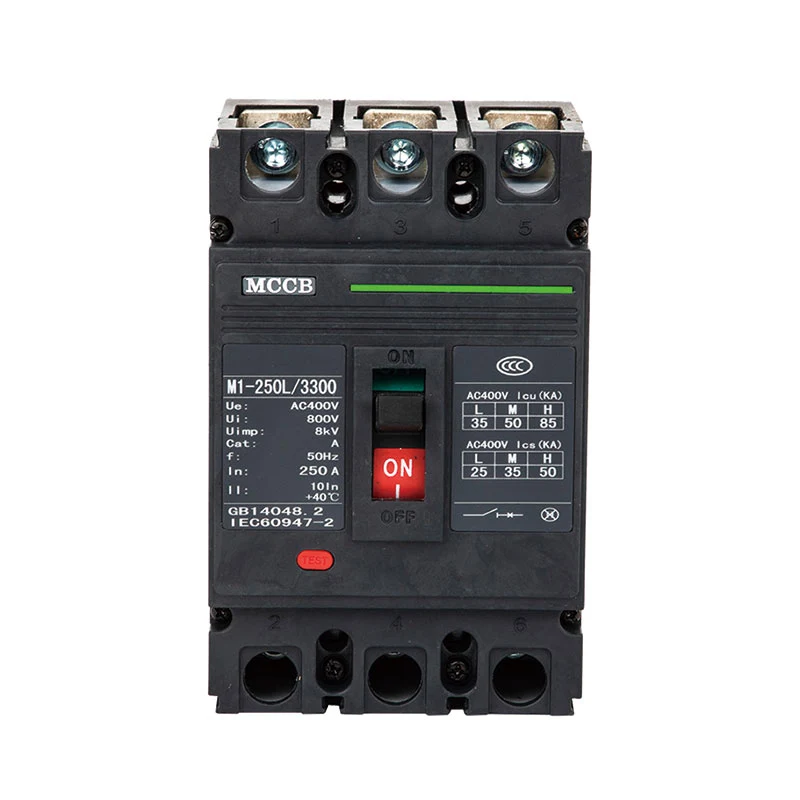

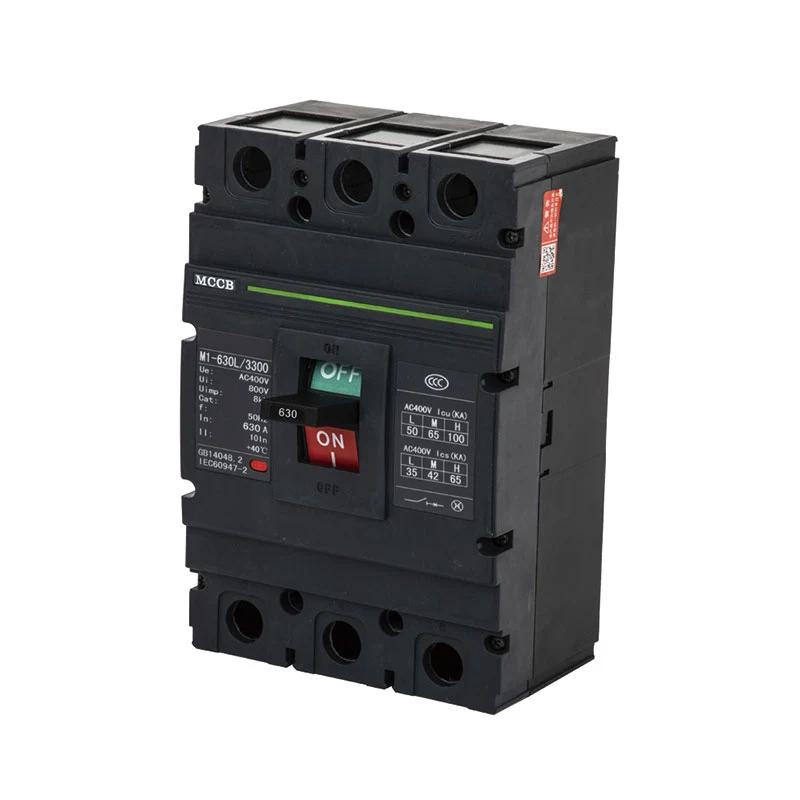

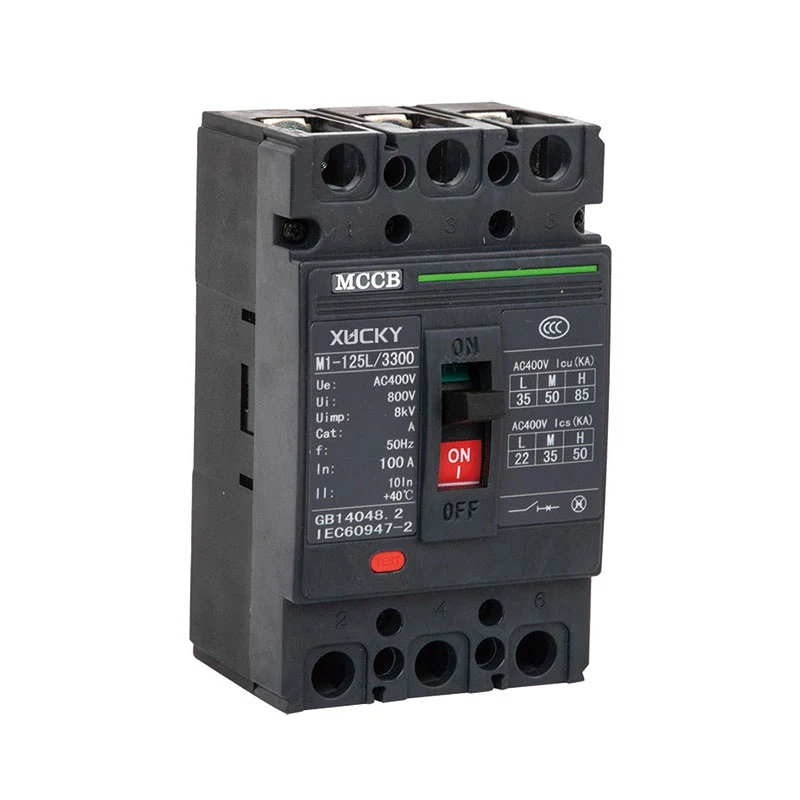

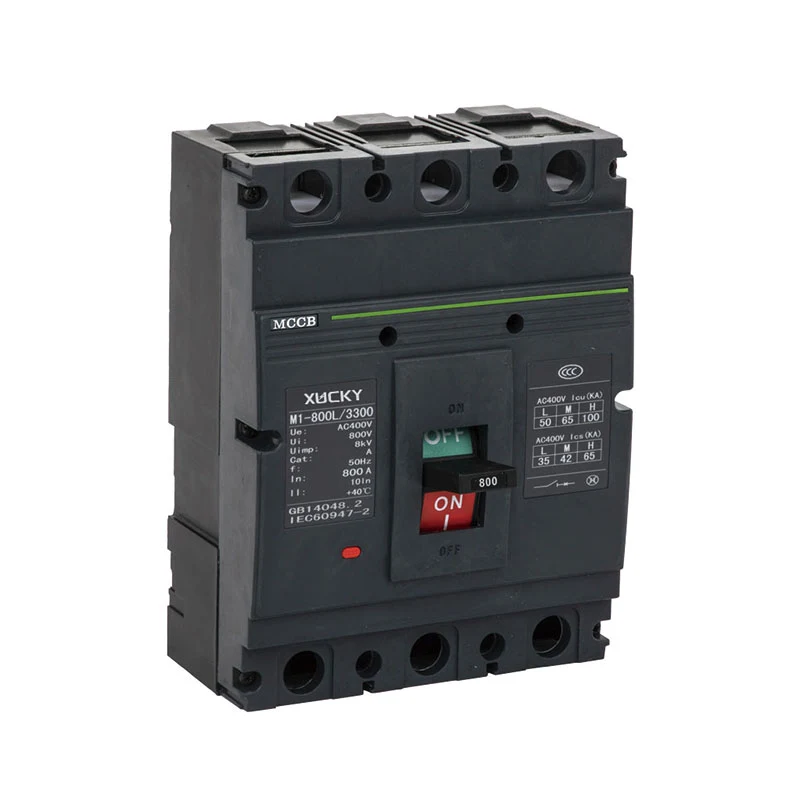

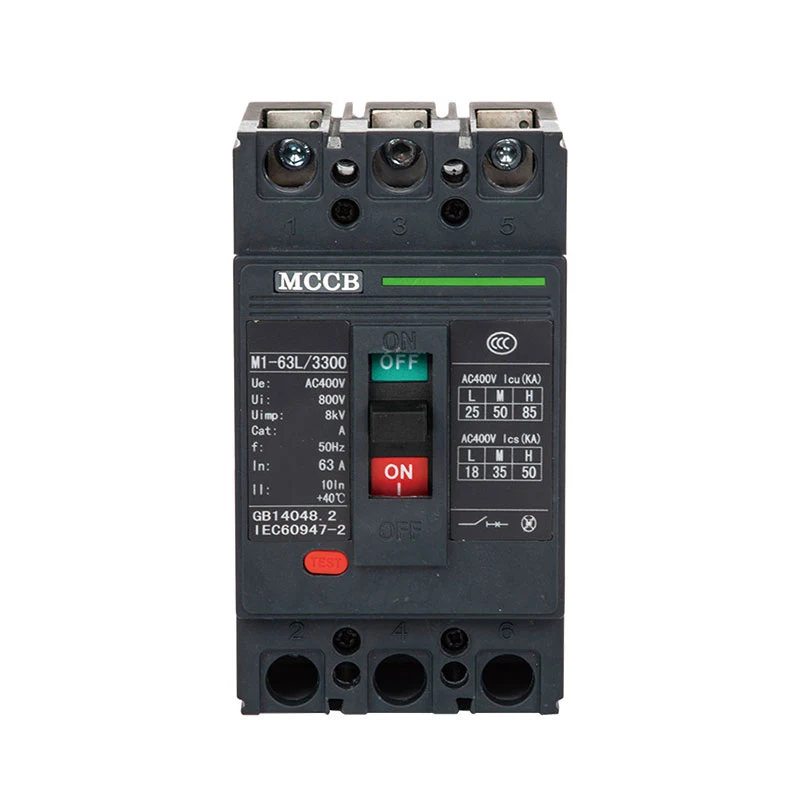

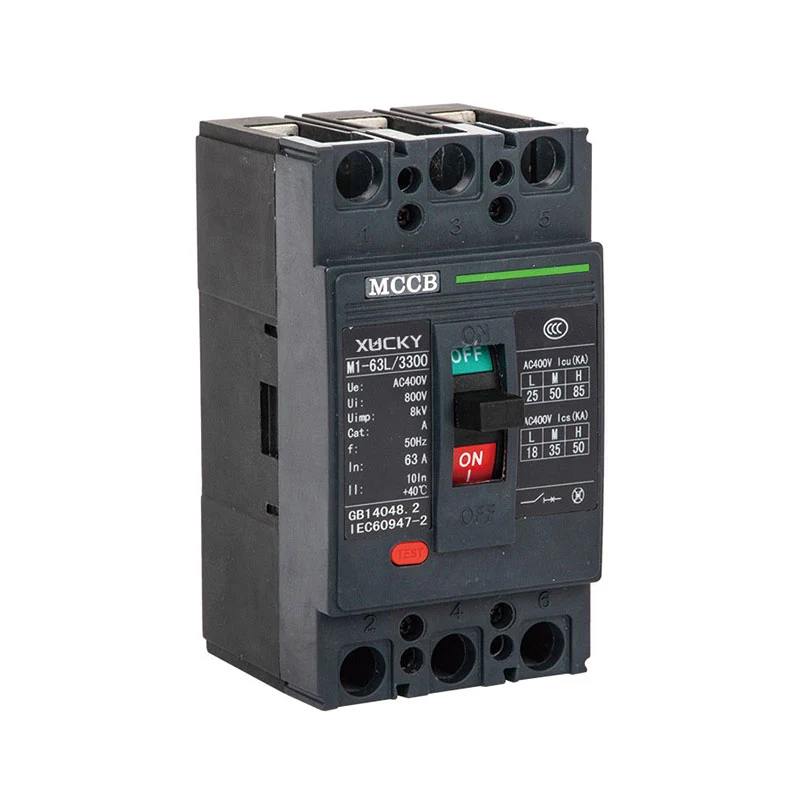

قاطع الدائرة المصبوب M13

الجملة M13 Moulded Case Circuit Breaker الشركة المصنعة المتخصصة في الإنتاج والبحث والتطوير M13 Moulded Case Circuit Breaker (M13، المشار إليها فيما يلي باسم MCCB)، هي قواطع دوائر جديدة تم تصميمها وتطويرها من قبل الشركة باستخدام التكنولوجيا المتقدمة الدولية. تتميز قواطع الدائرة بالخصائص التالية: الحجم الصغير، قدرة القطع العالية، مسافة قوس قصيرة ومقاومة للاهتزاز، وهي منتجات مثالية يتم تطبيقها على الأرض أو السفن.

إرسال استفسار

وصف المنتج

نطاق التطبيق

XUCKY Electric عبارة عن مصنع ومورد كبير لقواطع الدائرة المقولبة M13 في الصين. لسنوات عديدة، كنا متخصصين في المعدات الطرفية الكهربائية المعيارية، ومنتجاتنا تتمتع بميزة سعرية جيدة وتغطي معظم الأسواق الأوروبية والأمريكية. ونحن نتطلع إلى أن نكون شريكك على المدى الطويل في الصين.

جهد العزل المقدر لقاطع الدائرة هو 800 فولت (500 فولت لـ M13-63)، وهو مناسب لشبكة توزيع التيار المتردد 50 هرتز / 60 هرتز، وجهد العمل المقدر 690 فولت والتيار المقدر 1250 أمبير، لتوزيع الطاقة وحماية الدائرة والطاقة المعدات من التلف الناتج عن الحمل الزائد، وقصر الدائرة، وانخفاض الجهد وغيرها من الأخطاء. أيضًا للحماية من التحويل غير المتكرر للدوائر والبدء غير المتكرر للمحرك والحمل الزائد والدائرة القصيرة والجهد المنخفض.

يمكن تركيب قاطع الدائرة M13 عموديًا (مستقيمًا) أو أفقيًا (عرضيًا).

M13MCCB مناسب للعزل والرمز هو " ".

يفي M13MCCB بالمعيار: GB14048.2 "معدات التحكم والمفاتيح الكهربائية ذات الجهد المنخفض، الجزء 2: قواطع الدائرة."

النموذج والمعنى

ملحوظة:

ويصنف بحسب القطب أربعة أنواع:

النوع A: القطب N بدون مكونات إطلاق التيار الزائد، والقطب N متصل طوال الوقت، ولا يعمل مع الأقطاب الثلاثة الأخرى للتشغيل أو الإيقاف؛

النوع B: القطب N بدون مكونات إطلاق التيار الزائد، والقطب N يمكن أن يعمل مع ثلاثة أقطاب أخرى (تشغيل القطب N قبل إيقاف التشغيل)؛

النوع C: القطب N مثبت بمكونات تحرير التيار الزائد، والقطب N يمكن أن يعمل مع ثلاثة أقطاب أخرى (تشغيل القطب N قبل إيقاف التشغيل)؛

النوع D: القطب N مثبت بمكونات تحرير التيار الزائد، والقطب N متصل طوال الوقت، ولا يعمل مع الأقطاب الثلاثة الأخرى للتشغيل أو الإيقاف.

قاطع دائرة للتوزيع بدون كود، قاطع دائرة لحماية المحرك مع 2

لا يوجد رمز للتشغيل المباشر بالمقبض؛ P للتشغيل الكهربائي؛ Z لتدوير المقبض.

التصنيف وفقًا للتيار المقنن للإفراط في التيار:

M13-63 MCCB لديه تسعة: 6،10،16،20،25،32،40،50،63 أ ؛

M13-100 MCCB لديه تسعة: 16،20،25،32،40،50،63،80،100 أ ؛

M13-225 MCCB لديه سبعة: 100،125،140،160،180،200،225 أ؛

M13-400 MCCB لديه خمسة: 225,250,315,350,400 ألف؛

M13-630 MCCB لديه ثلاثة: 400500630 أ؛

M13-800 MCCB لديه ثلاثة: 630,700,800A؛

M13-1250 MCCB لديه ثلاثة: 800،1000،1250A.

ملحوظة: 6A يحتوي فقط على النوع الكهرومغناطيسي (الفوري)، ولا يوصى بالمواصفات.

وفقًا لطريقة توصيل الأسلاك: الأسلاك أمام اللوحة، والأسلاك في الجزء الخلفي من اللوحة، ونوع إدخال اللوحة.

وفقًا لنمط إطلاق التيار الزائد: النوع الديناميكي الحراري الكهرومغناطيسي (المزدوج)، والنوع الكهرومغناطيسي (اللحظي).

وبحسب الزي فهو نوعان: مع أو بدون زي.

يشتمل الزي على الملحقات الداخلية والملحقات الخارجية: تحتوي الملحقات الداخلية على تحرير تحويلة، وتحرير الجهد المنخفض، واتصال مساعد، واتصال إنذار. الملحقات الخارجية هي آلية تشغيل المقبض الدوار، آلية التشغيل بالطاقة وما إلى ذلك.

وفقًا لقدرة الكسر: نوع الكسر القياسي L؛ M-النوع الثاني عالي الكسر؛ H-نوع كسر عالية

ظروف التشغيل العادية

■ درجة حرارة الهواء المحيط: -5°C~+40°C، ومتوسط درجة الحرارة خلال 24 ساعة أقل من +35°C.

■ الارتفاع: لا يزيد ارتفاع موقع التثبيت عن 2000 متر.

■ الظروف الجوية: الرطوبة النسبية للهواء في أعلى درجة حرارة +40 درجة مئوية لا تزيد عن 50%؛ في درجات الحرارة المنخفضة يمكن أن يكون هناك رطوبة نسبية أعلى. الحد الأقصى لمتوسط الرطوبة النسبية هو 90%، في حين أن متوسط درجة الحرارة الدنيا الشهرية هو +25 درجة مئوية، مع الأخذ في الاعتبار تغيرات درجة الحرارة في المنتج على سطح الجل.

■ درجة التلوث: 3.

المعلمات التقنية الرئيسية

وضع الرحلة ورمز الملحق، مسافة الفلاش تحتوي على التثبيت الأفقي والرأسي.

اسم الملحق	كود الملحق		تركيب الملحقات ووضع الرصاص
	فوري شرجي يطلق	مزدوج يطلق	63 أ، 100 أ	63A، 100A، 225A، 400A		630 أ		800 أ	1250 أ
			2-قطبين	3-أقطاب	4-أقطاب	3-أقطاب	4-أقطاب	3-أقطاب	3-أقطاب
بدون ملحق	200	300
اتصال إنذار	208	308							——
إطلاق التحويلة	210	310							——
عداد مسبق الدفع إصدار مخصص	210 ص	310 ص
الاتصال المساعد	220	320
الافراج عن انخفاض الجهد	230	330							——
إطلاق التحويلة	240	340	——
الاتصال المساعد	240 ص	340Y
إطلاق التحويلة	250	350	——		——		——		——
الافراج عن انخفاض الجهد	250 ص	350 ص
مجموعتين من اتصالات مساعدة	260	360	——
الاتصال المساعد, الافراج عن انخفاض الجهد	270	370	——
إطلاق التحويلة	218	318	——		——		——		——
اتصال إنذار	218Y	318 ص
الاتصال المساعد, اتصال إنذار	228	328	——						——
إطلاق الجهد المنخفض، اتصال إنذار	238	338	——		——		——		——
إطلاق التحويلة, الاتصال المساعد	248	348	——		——		——		——
اتصال إنذار	248 ص	348 ص
إطلاق التحويلة, إطلاق الجهد المنخفض، اتصال إنذار	258	358	——	——		——		——	——
مجموعتين من المساعدة جهات الاتصال، الاتصال إنذار	268	368	——						——
الاتصال المساعد, إطلاق الجهد المنخفض، اتصال إنذار	278	378	——		——		——		——

أ. 200 يعني قاطع الدائرة مع إطلاق كهرومغناطيسي؛ 300 يعني الإطلاق الديناميكي الحراري + الكهرومغناطيسي؛ و 000 يعني قاطع الدائرة بدون تحرير وملحقات داخلية.

ب. المنتجات 125، 250، 400، ثنائية القطب تحتوي فقط على 210، 220، 230، 310، 320، 330.

ج. فقط M13-63، M13-100، M13-225، M13-400 مع الإصدار المخصص للعداد المدفوع مسبقًا.

المؤشر الفني الرئيسي

1، قيمة الإعداد المميزة للعمل الفوري لقاطع الدائرة للتوزيع هي 10In±20%، M13-1250 هي 7In±20%؛ القيمة المحددة لخاصية العمل الفوري لقاطع الدائرة لحماية المحرك هي 12In ± 20%.

2، القيمة المقدرة لقاطع الدائرة الكهربائية في الجدول 2.

3 ، في درجة الحرارة المحيطة +40 درجة مئوية ، قاطع الدائرة لخصائص عمل إطلاق التيار الزائد للتوزيع الموضح في الجدول 3 ، قاطع الدائرة لخصائص عمل إطلاق التيار الزائد لحماية المحرك الموضحة في الجدول 4.

القيمة المقدرة لكسر الدائرة

نموذج	القطب	التصنيف الحالي (أ)	تصنيف التشغيل الجهد (الخامس)	تصنيف العزل الجهد (الخامس)	قدرة كسر الدائرة القصيرة المُقدرة (Icu)			ومضة ضوئية المسافة (مم)
نموذج	القطب	التصنيف الحالي (أ)	تصنيف التشغيل الجهد (الخامس)	تصنيف العزل الجهد (الخامس)	اختبار الجهد (الخامس)	وحدة العناية المركزة (كا)	ICS (كا)	ومضة ضوئية المسافة (مم)
M13-63L	3	10،16،20،25، 32、40、50、63	400	500	400×1.10	25	18	0
M13-63M	3،4	10،16،20،25، 32、40、50、63	400	500		50	35	0
M13-100L	3،4	16、20、25、32、40、 50、63、80、100	400	800		30	22	≥50
M13-100M	2、3、4					50	35
M13-100H	3					85	50
M13-100L	3،4		690			10	5
M13-100M	2、3、4		690			20	10
M13-225L	3،4	100،125،140، 160、180、200、225	400	800		35	25
M13-225M	2、3、4					50	35
M13-225H	3					85	50
M13-225L	3،4		690			10	5
M13-225M	2、3、4		690			20	10
M13-400L	3	225、250、315、 350、400	400	800		50	35	≥100
M13-400M	3،4					65	42
M13-400H	3					100	65
M13-400L	3		690			15	8
M13-400M	3،4		690			20	10
M13-630L	3	400、500、630	400	800		50	35
M13-630M	3،4					65	42
M13-630H	3					100	65
M13-630L	3		6910			15	8
M13-630M	3،4		6910			20	10
M13-800M	3	630、700、800	400	800		75	50
M13-800H	3		400			100	65
M13-800M	3		4690			30	15
M13-1250	3	800、1000、1250	400	800		85	42
M13-1250	3	800、1000、1250	690	800		25	12.5

ملاحظة: قواطع الدائرة ذات القطبين والأربعة أقطاب، مقسمة إلى L، M، H، ولها نفس مؤشر الكسر الخاص بالنوع M.

خصائص عمل كسر الوقت العكسي لإصدار التيار الزائد لقواطع الدائرة لتوزيع الطاقة عندما يتم تشغيل كل قطب في نفس الوقت

لا.	اختبار الحالي	أنا / في	ضبط الوقت	الحالة الأولية
1	التيار التقليدي غير المنطلق	1.05	2 ساعة (في> 63 أمبير)، 1 ساعة (في 63 أمبير)	بارد
2	التيار التقليدي غير المنطلق	1.30	2 ساعة (في> 63 أمبير)، 1 ساعة (في 63 أمبير)	مباشرة بعد الاختبار 1

قيمة إعداد خاصية العمل الفوري لقاطع الدائرة للتوزيع هي 10In±20%، وقيمة إعداد خاصية العمل الفوري لقاطع الدائرة لحماية المحرك هي 12In±20%.

خصائص عمل كسر الوقت العكسي لإصدار التيار الزائد لقواطع الدائرة لحماية المحرك عندما يتم تشغيل كل قطب في نفس الوقت.

لا.	أنا / في	ضبط الوقت	الحالة الأولية	ملاحظة
1	1.0	>2h	بارد
2	1.2	≥2 ساعة	مباشرة بعد الاختبار 1
3	1.5	≥4 دقيقة	بارد	10 ≥n 225
3	1.5	≥8 دقيقة	بارد	225 < في ≥ 630
4	7.2	4s ≥T 10s	بارد	10 ≥In 225
4	7.2	6s ≥T 20s	بارد	225 < في ≥ 630

جدول عوامل ديرتينج للتغيرات في درجات الحرارة

النموذج/المعامل/درجة الحرارة	+40 درجة مئوية	+45 درجة مئوية	+50 درجة مئوية	+55 درجة مئوية	+60 درجة مئوية
م13-63	1	0.94	0.88	0.80	0.72
M13-100	1	0.95	0.89	0.84	0.76
M13-225	1	0.96	0.91	0.87	0.82
M13-400	1	0.94	0.84	0.80	0.73
M13-630	1	0.93	0.88	0.83	0.76
M13-800	1	0.93	0.88	0.83	0.76
M13-1250	1	0.88	0.83	0.79	0.76

أبعاد المخطط التفصيلي والتثبيت

أبعاد الأسلاك أمام اللوحة

أبعاد الأسلاك على الجزء الخلفي من اللوحة

البعد من المكونات في الأسلاك

أبعاد الأسلاك أمام اللوحة

نموذج	H	H1	H2
M13-100L/2P	86	104	24
M13-100L/3P	68	86	24
M13-100 م/3 ف	86	104	24
M13-100H/3P	86	104	24
M13-100 م/4 ف	86	104	24
M13-100H/4P	86	104	24

أبعاد الأسلاك على الجزء الخلفي من اللوحة

البعد من المكونات في الأسلاك

أبعاد الأسلاك أمام اللوحة

نموذج	H	H1	H2
M13-225L/2P	104	127	24
M13-225L/3P	86	110	24
M13-225 م/3 ف	103	127	24
M13-225H/3P	103	127	24
M13-225 م/4 ف	103	127	24
M13-225H/4P	103	127	24

أبعاد الأسلاك على الجزء الخلفي من اللوحة

البعد من المكونات في الأسلاك

أبعاد الأسلاك أمام اللوحة

نموذج	H	H1	H2
M13-400L/3P	-	-	-
M13-400 م/3 ف	-	-	-
M13-400H/3P	-	-	-
M13-400L/4P	-	-	-
M13-400 م/4 ف	-	-	-
M13-400H/4P	-	-	-

أبعاد الأسلاك على الجزء الخلفي من اللوحة

البعد من المكونات في الأسلاك

أبعاد الأسلاك أمام اللوحة

نموذج	H	H1	H2
M13-630 م/3 ف	-	-	-
M13-630H/3P	-	-	-
M13-630 م/4 ف	-	-	-
M13-630H/4P	-	-	-

أبعاد الأسلاك على الجزء الخلفي من اللوحة

البعد من المكونات في الأسلاك

أبعاد الأسلاك أمام اللوحة

نموذج	H	H1	H2
M13-800H/3P	-	-	-
M13-800H/4P	-	-	-

أبعاد الأسلاك على الجزء الخلفي من اللوحة

البعد من المكونات في الأسلاك

أبعاد الأسلاك أمام اللوحة

ملحقات قواطع الدائرة

1. الملحقات الداخلية لقواطع الدائرة الكهربائية

1.1 إطلاق التحويلة

جهد إمداد التحكم المقدر لإصدار التحويلة: AC50 هرتز، 230 فولت، 400؛ DC110V، 220 فولت، 24 فولت؛ عندما تتراوح النسبة بين 70% إلى 110%، يمكن قطع قاطع الدائرة بشكل موثوق.

عندما يكون جهد إمداد التحكم المقدر لتحرير التحويلة هو DC24V، يجب أن يفي الحد الأقصى لطول السلك النحاسي بالمتطلبات التالية

التحكم المقدر

جهد الإمداد Uc(DC24V)/منطقة الموصل

1.5 ملم²

2.5 ملم²

100% يو سي

85% يو سي

150 م

100 م

250 م

160 م

إذا لم يتم استيفاء متطلبات الجدول أعلاه، فمن المستحسن تصميم دائرة التحكم في تحرير التحويلة باستخدام الشكل التالي

1.2 إطلاق الجهد المنخفض

عندما ينخفض جهد مصدر الطاقة إلى الجهد المقنن لتحرير الجهد المنخفض من 70% إلى 35% من النطاق، فإن قاطع دائرة تحرير الجهد المنخفض ينقطع بشكل موثوق؛ عندما يكون جهد الإمداد أقل من إطلاق الجهد المنخفض للجهد المقنن بنسبة 35%، يتم إغلاق إطلاق الجهد المنخفض لمنع قاطع الدائرة؛ عندما يكون جهد الإمداد أعلى من 85% من الجهد المقنن لإصدار الجهد المنخفض، فإن تحرير الجهد المنخفض يضمن إغلاق قاطع الدائرة. يتم تصنيف إصدارات الجهد المنخفض عند AC50 هرتز، 230 فولت، 400 فولت.

ملاحظة خاصة: قاطع الدائرة مع تحرير الجهد المنخفض، فقط في الجهد المنخفض مع الجهد المقنن، والذي يمكن فتحه وإغلاقه بشكل طبيعي.

1.3 إصدار مخصص للعدادات مسبقة الدفع

جهد التشغيل المقدر Ue للإصدار المخصص للعداد المدفوع مسبقًا هو AC230/50 هرتز، ويمكن أن يعمل بشكل طبيعي في نطاق (65% ~ 110%) Ue. عندما يتم قطع Ctrl، سوف يؤخر قاطع الدائرة 0.5 ثانية ~ 2 ثانية ليتم فتحه. مخطط الأسلاك للإصدار المخصص للعداد المدفوع مسبقًا

1.4 القيمة المقدرة لجهات الاتصال المساعدة وجهات اتصال الإنذار في الجدول 5

تصنيف

التيار الحراري التقليدي (Ith)

التصنيف الحالي عندما

تيار متردد 400 فولت نعم (AC-15)

التصنيف الحالي عندما

تيار مستمر 220 فولت أي (DC-13)

الاتصال المساعد

0.4

0.15

اتصال إنذار

0.3

0.15

أ. الاتصال المساعد

ب. اتصال إنذار

لا تعمل جهات اتصال الإنذار عندما يفتح قاطع الدائرة ويغلق بشكل طبيعي، وتتحول جهات اتصال الإنذار بين الفتح العادي والإغلاق العادي فقط بعد التعثر الحر أو التعثر في الخطأ.

2. ملحق خارجي لقواطع الدائرة

2.1 آلية تشغيل المحرك. يتم عرض القيمة المقدرة والرمز في الجدول 6.

الفئة/النموذج	م13-63. 125.250	M13-400. 630. 800. 1250
نوع الهيكل	مغناطيس كهربائي	محرك
رمز الجهد المتردد	تيار متردد 50 هرتز، 230 فولت، 400	تيار متردد 50 هرتز، 230 فولت، 400
رمز الجهد العاصمة	تيار مستمر 110 فولت، 220 فولت	تيار مستمر 110 فولت، 220 فولت

ملحوظة: بعد تعطل قاطع الدائرة بآلية التشغيل الكهربائية، يجب أن تقوم آلية التشغيل الكهربائية بإبزيم قاطع الدائرة مرة أخرى، ثم يمكن إغلاقه.

الرسم التخطيطي الأساسي لفتح وإغلاق آلية التشغيل الكهربائية M13-63、100、225 (AC)

الرسم التخطيطي الأساسي لفتح وإغلاق آلية التشغيل الكهربائية M13-400、630、800、1250 (AC)

2.2 أبعاد تركيب آلية التشغيل اليدوية المبينة في الجدول 10

رسم تخطيطي لفتحة تركيب المقبض M13-63~800

الارتفاع الإجمالي لآلية التشغيل الكهربائية/اليدوية لقاطع الدائرة (مم) (موضح في الجدول 12)

نموذج	الارتفاع الكلي للكهرباء آلية التشغيل ح	أبعاد التثبيت آلية التشغيل اليدوية H
M13-63L	155	49
M13-63 م/ساعة	164	49
M13-100L	152	51
M13-100 م/ساعة	170	51
M13-225L	182	54
M13-225 م/ساعة	199	54
M13-400L/م/ساعة	255	88
M13-630 م/ساعة	262	89
M13-800 م/ساعة	261	96
M13-1250H	290	103

جدول الاختيار السريع لقواطع الدائرة المقولبة من سلسلة M13

الحروف المقابلة	اسم الوظيفة	الوظيفة المقابلة للنموذج
a	ميزات النموذج	قاطع الدائرة المصبوب M13
b	إطار تصنيف الكود الحالي	63A، 100A، 225A، 400A، 630A، 800A، 1250A
c	كسر القدرة المميزة شفرة	نوع الكسر القياسي L؛ M-النوع الثاني عالي الكسر؛ H-نوع كسر عالية
d	رمز وضع التشغيل	لا يوجد رمز لتشغيل المقبض؛ P للتشغيل الكهربائي؛ Z لتشغيل المقبض
e	القطب	2-قطبين؛ 3-ثلاثة أقطاب؛ 4-أربعة أقطاب
f	اسم الإصدار	2 الإطلاق الكهرومغناطيسي؛ 3 إطلاق مزدوج
g	ملحق	00 بدون ملحقات 08 إنذار الاتصال 10 إطلاق التحويلة 20 جهة اتصال مساعدة 30 الافراج عن انخفاض الجهد 40 إطلاق التحويلة، الاتصال المساعد 50 إطلاق التحويلة، إطلاق الجهد المنخفض 60 مجموعتين من الاتصالات المساعدة 70 اتصال مساعد، إطلاق الجهد المنخفض 18 إطلاق التحويلة، اتصال الإنذار 28 جهة اتصال مساعدة، جهة اتصال للإنذار 38 الافراج عن انخفاض الجهد، والاتصال إنذار 48 إطلاق التحويلة، جهة الاتصال المساعدة، جهة اتصال الإنذار 58 إطلاق التحويلة، إطلاق الجهد المنخفض، الاتصال بالإنذار 68 مجموعتان من جهات الاتصال المساعدة، جهة اتصال الإنذار 78 جهة اتصال مساعدة، إصدار الجهد المنخفض، جهة اتصال للإنذار إصدار مخصص للعدادات مسبقة الدفع لمدة 10 سنوات 40Y إصدار مخصص للعداد المدفوع مسبقًا، جهة اتصال إضافية 50Y إصدار مخصص للعداد المدفوع مسبقًا، اتصال مساعد، إصدار الجهد المنخفض 18Y إصدار مخصص للعداد المدفوع مسبقًا، جهة اتصال للإنذار 48Y إصدار مخصص للعداد المدفوع مسبقًا، جهة اتصال مساعدة، جهة اتصال للإنذار 58Y إصدار مخصص للعداد المدفوع مسبقًا، إصدار الجهد المنخفض، اتصال التنبيه
h	طلب	لا يوجد رمز للتوزيع. 2 لحماية المحرك
i	المنتجات التقليدية	لا يوجد رمز. T لمنتجات الغطاء الشفاف
j	التيار	10、16、20、25、32、63、80、100、125、160、180、200、225、250、315、350、400、500、630、700、800、1000、1250

مثال: M13-100L / 33102 63A يعني قاطع الدائرة الكهربية المصبوب من النوع M13، التيار المقنن للإطار هو 100 أمبير، قدرة القطع هي النوع القياسي، تشغيل المقبض، 3 أقطاب، تحرير مزدوج، مع تحرير متوازي، لحماية المحرك، التيار المقدر هو 63 أمبير .

يجب أن يكون الاختيار والتركيب والاستخدام متوافقًا مع دليل المنتج أو المعايير الوطنية ذات الصلة.

ملحوظة: ينقسم النوع N-pole لقاطع الدائرة 4P إلى نوع A، ونوع B، وهو غير محدد افتراضيًا لـ Btype.
