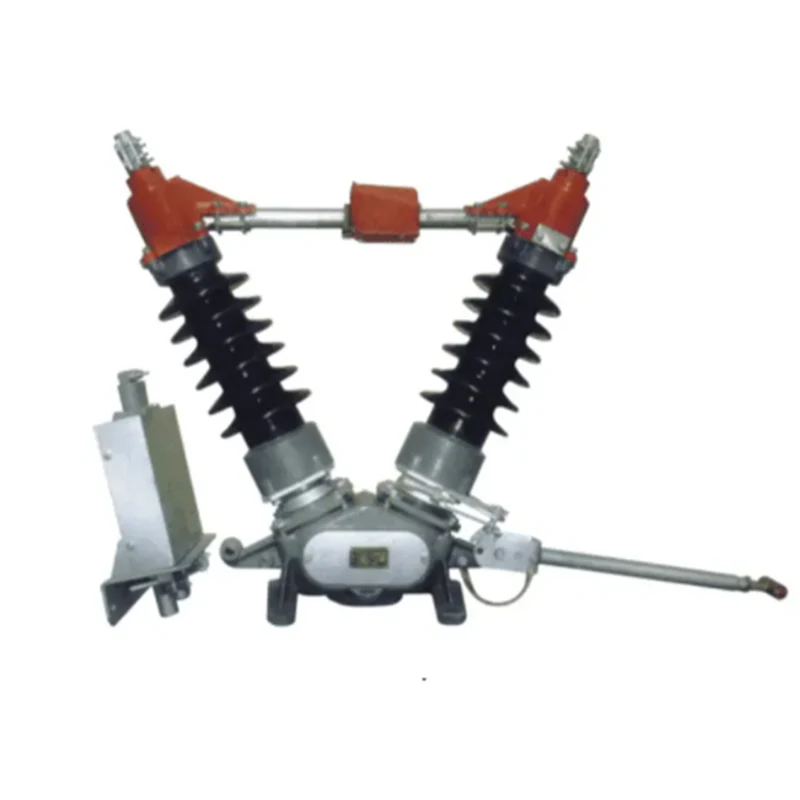

GW5-40.5 مفتاح فصل

منتجات مخصصة عالية الجودة يستخدم مفتاح قطع الاتصال GW5-40.5 لصنع أو كسر دائرة الجهد العالي في نظام الجهد المقنن 40.5 كيلو فولت، 72.5 كيلو فولت، 126/145 كيلو فولت، AC50160 هرتز. إنه قادر على فتح وإغلاق السعة الصغيرة والتيار الاستقرائي. يتوافق مفتاح الفصل هذا مع المعايير: lEC62271.103 مفاتيح الجهد العالي. GB1985: مفتاح فصل الجهد العالي للتيار المتردد ومفتاح الأذن وlE060694 & GB/T11022: المتطلبات الفنية الشائعة لمجموعة المفاتيح الكهربائية ذات الجهد العالي ومعدات التحكم.

إرسال استفسار

وصف المنتج

يتم استخدام مفتاح الفصل GW5-40.5 لتصنيع أو قطع دائرة الجهد العالي في نظام الجهد المقدر 40.5kV، AC 50/60 هرتز. إنها قادرة على فتح وإغلاق السعة الصغيرة والتيار الاستقرائي.

غرض		وحدة	بيانات
الجهد المقنن		كيلو فولت	40.5
مستوى العزل المقدر	تردد الطاقة 1 دقيقة يتحمل الجهد (إلى الأرض/الكسر)	كيلو فولت	95/115
	نبضة البرق المقدرة تتحمل الجهد (الذروة) (إلى الأرض / الكسر)	كيلو فولت	185/215
التردد المقدر		هرتز	50
التصنيف الحالي		A	630، 1250، 1600، 2000
تصنيف وقت قصير تحمل التيار		كا	20، 31.5، 40
الذروة المقدرة تحمل التيار		كا	50، 80، 100
مدة الدائرة القصيرة المقدرة (المفتاح الرئيسي/المفتاح الأرضي)		S	4/2
تصنيف الحمل الميكانيكي الطرفي	الحمل الطولي الأفقي	N	750
	الحمل الجانبي الأفقي	N	500
	القوة العمودية	N	750
مسافة الزحف		مم	1013-1256
الحياة الميكانيكية		مرات	2000
آلية التشغيل اليدوية	بدون التأريض		CS17، CS17G
	التحكم في جهد الدائرة	V	AC220، DC110، DC220
آلية التشغيل الآلية	نموذج		CJ6
	جهد المحرك	V	ايه سي 380
	التحكم في جهد الدائرة	V	AC220، AC380، DC220
	وقت الإغلاق/الفتح	S	6 ± 1
