قاطع الدائرة المصبوب M3

XUCKY Electric هي الشركة المصنعة والموردة لقواطع الدائرة الكهربائية M3 في الصين. لسنوات عديدة، كنا متخصصين في المعدات الطرفية الكهربائية المعيارية، ومنتجاتنا تتمتع بميزة سعرية جيدة وتغطي معظم الأسواق الأوروبية والأمريكية. ونحن نتطلع إلى أن نكون شريكك على المدى الطويل في الصين.

إرسال استفسار

وصف المنتج

الصين XUCKY Electric مخصصة 1P، 2P، 3P، 4P 400V / 415V قاطع دارة مقولب عالي الجودة مع شهادة ASTA، KEMA، SEMKO، CE، CB، ROHS.

تم تصميم قواطع الدائرة المقولبة M3 لتوصيل التيار في الوضع العادي وإيقاف تشغيله عند حدوث دوائر قصيرة، أو الحمل الزائد، أو الارتداد غير المسموح به، بالإضافة إلى التشغيل التشغيلي وتعثر أجزاء الدائرة الكهربائية. وهي مصممة للاستخدام في الوحدات الكهربائية ذات الجهد التشغيلي المحدود بـ 400 فولت لكل تيار مقنن من 12,5 إلى 1600 أمبير.

وهي تتوافق مع متطلبات EN 60947-1، EN 60947-2

قواطع الدائرة الحرارية والمغناطيسية:

وظيفة الحماية الحرارية: (للحماية في ظل ظروف التحميل الزائد)

ثنائي المعدن، الذي يوفر الحماية الحرارية، يتكون من مزيج من معدنين لهما معاملات تمدد مختلفة تحت الحرارة. عندما يتم تسخين المعدن الثنائي، فإنه ينحني نحو المعدن بامتداد أقل. بهذه الطريقة، يتم تحرير حز يساعد على فتح آلية الكسارة لتعطيل الكسارة. سرعة الانحناء ثنائية المعدن تتناسب بشكل مباشر مع حجم التيار الذي يمر عبر الكسارة. لأن زيادة التيار تعني زيادة الحرارة. بهذه الطريقة، يتم تحقيق وظيفة الحماية الحالية للقاطع بواسطة نظام المعدنين عند تيارات تحميل أعلى من التيار المقنن

وظيفة الحماية المغناطيسية (للحماية في ظل ظروف ماس كهربائى)

وظيفة أخرى للقاطع هي حماية الدائرة المتصلة من دوائر القصر. قد تحدث ماس كهربائى نتيجة تلامس الأطوار مع بعضها البعض أو تلامس الطور مع الأرض. نظرًا لأن تيارًا عاليًا جدًا يجب أن يمر عبر الكابلات في حالة حدوث ماس كهربائي، فيجب قطع طاقة النظام في وقت أقصر بسبب الحماية الحرارية. يجب أن يقوم القاطع بالفتح الفوري لحماية الحمل المتصل به. الجزء الذي يؤدي هذه الوظيفة هو آلية فتح ميكانيكية تعمل بالمغنطة الناتجة عن المنطقة المغناطيسية التي يتكونها تيار الدائرة القصيرة

المزايا

● سهولة التركيب المستقل للأجهزة المساعدة:

▷ اتصال التنبيه.

▷ جهة اتصال مساعدة؛

▷ تحت الافراج عن الجهد.

▷ إطلاق التحويلة.

▷ التعامل مع آلية التشغيل.

▷ آلية التشغيل الكهربائية.

▷ جهاز توصيل؛

▷ جهاز السحب.

● تتكون المجموعة القياسية لكل قاطع دائرة من قضبان التوصيل أو عروات الكابلات، وفواصل الطور، ومجموعة من البراغي والصواميل لتثبيتها على لوحة التثبيت.

● بمساعدة المشبك الخاص 125 و160 وحدة يمكن تركيبها على سكة DIN.

● وزن وأبعاد قواطع الدائرة هذه أقل بنسبة 10-20% من تلك المقترحة من قبل الشركات المصنعة للمنازل الأخرى. تنص هذه الحقيقة على تركيب صناديق وألواح أصغر. علاوة على ذلك، فإن الأبعاد الصغيرة تجعل من الممكن تغيير قواطع الدائرة القديمة إلى M3.

طلب

قواطع الدائرة المقولبة هي قواطع دوائر ذات جهد منخفض. إنها تلبي احتياجات التثبيت للمستخدمين الصغار وصولاً إلى المحطات الفرعية الصناعية الكبيرة وأنظمة توزيع الطاقة. يتم تطبيقها بشكل شائع في مصانع الصلب، منصات النفط، المستشفيات، أنظمة السكك الحديدية، المطارات، مراكز الحوسبة، مباني المكاتب، مراكز المؤتمرات، المسارح، ناطحات السحاب، وغيرها من الهياكل واسعة النطاق.

المعلمات الكهربائية لقاطع الدائرة المقولب M3 MCCB

نوع ثابت مغناطيسي حراري MCCB
	نموذج	شفرة	إيكو (المملكة المتحدة)	ICS (كا)	تصنيف الحالي في	واجهة المستخدم (الخامس)	إي (الخامس)	القطب	يو إم بي (الخامس)
1	M3-160	B	25	18.75	10 - 12,5 - 16 - 20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 - 125-160 أمبير	500 فولت	230 فولت	1 ص	10000
		N	36	27
2	M3-200	B	25	18.75	10 - 12,5 - 16 - 20 - 25 - 32 - 40 - 50 - 63- 80 - 100 - 125-160(200)أ	750 فولت	400 فولت	2 ص	10000
		N	36	27

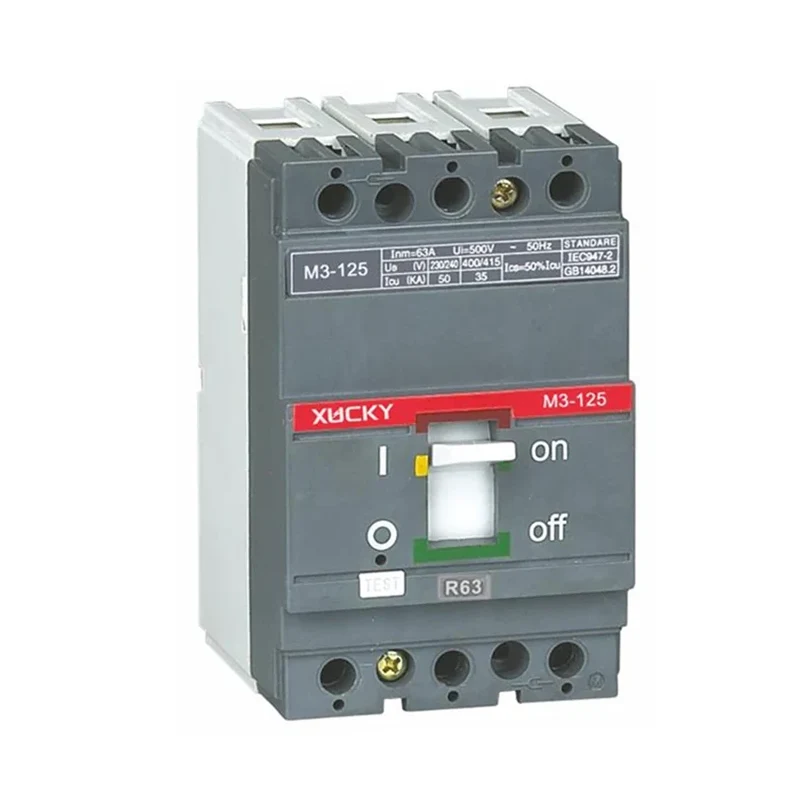

3	M3-125	B	25	12.5	10 - 12,5 - 16 - 20 - 25 - 32(30) - 40 - 50 - 63(60) - 80 - 100 - 125 أمبير	750 فولت	400 فولت	3P / 4P	10000
		N	35	17.5
		S	50	37.5

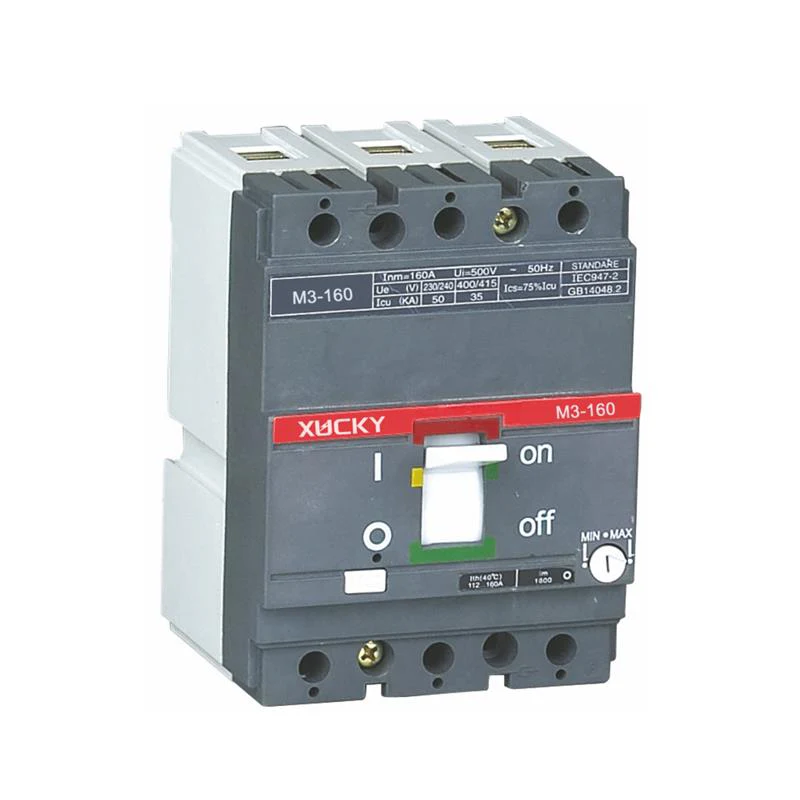

4	M3-160	B	25	12.5	10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)أ	750 فولت	400/415 فولت	3P / 4P	8000
		N	35	26.25
		S	50	37.5

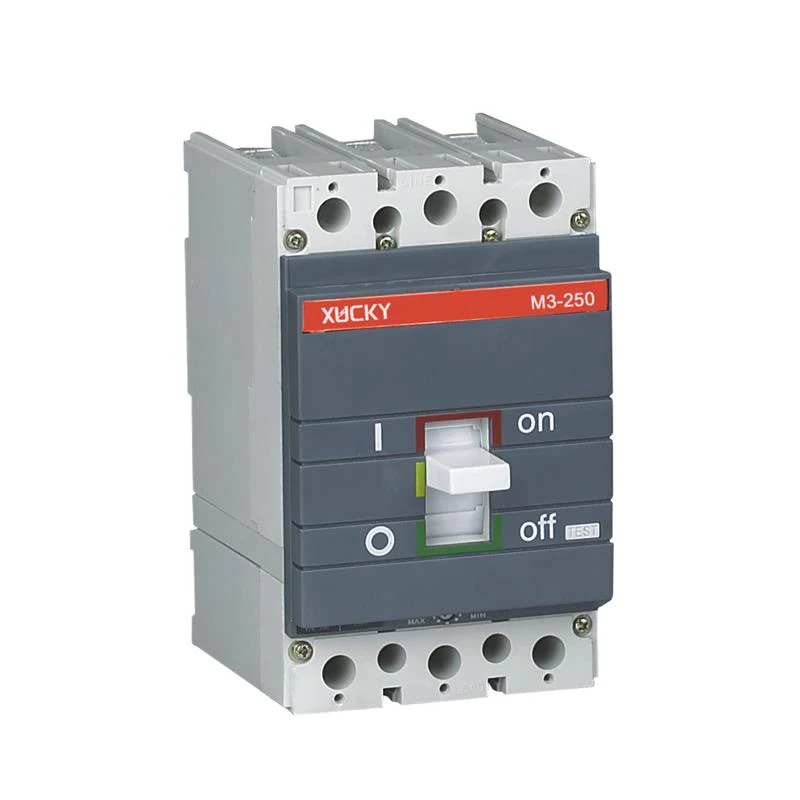

5	M3-250	N	35	26.25	63 - 80-100-125 - 160(180) - 200(225) - 250(320)أ	750 فولت	400/415 فولت	3ف/4ف	8000
		S	50	37.5
		H	65	48.75
		G	85	51

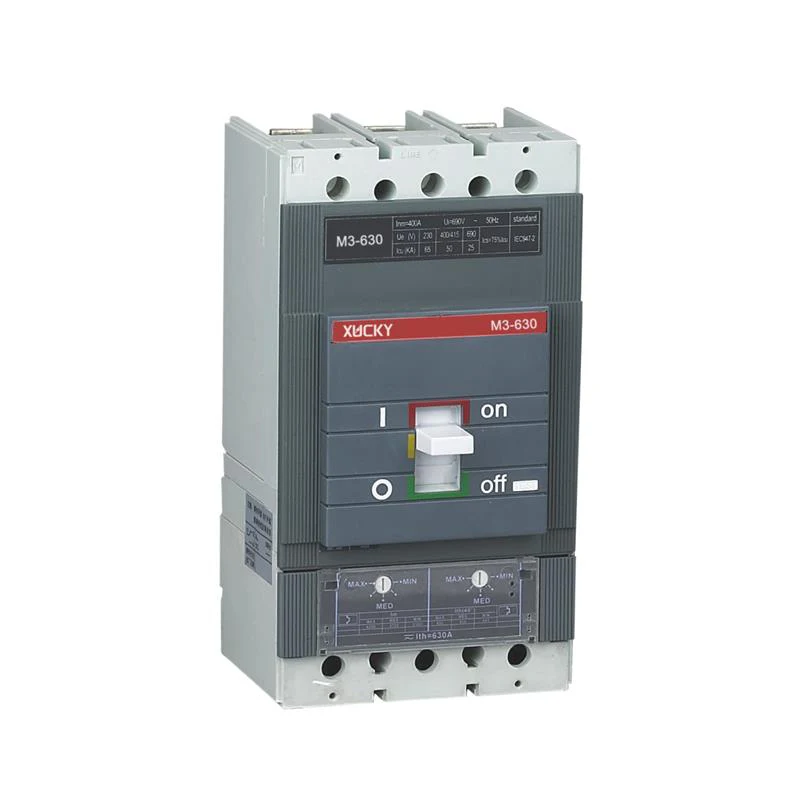

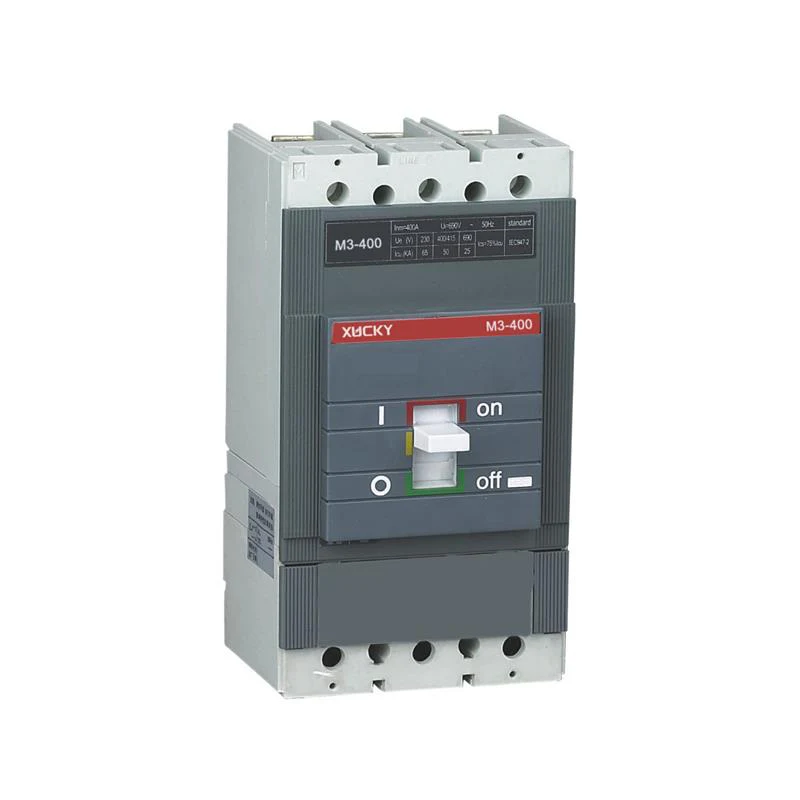

6	M3-630(400)	N	35	26.25	250 - 315 (350) - 400 - 500 - 630 أمبير	750 فولت	400/415 فولت	3ف/4ف	8000
		S	50	37.5
		H	70	52.5
		G	85	52.5

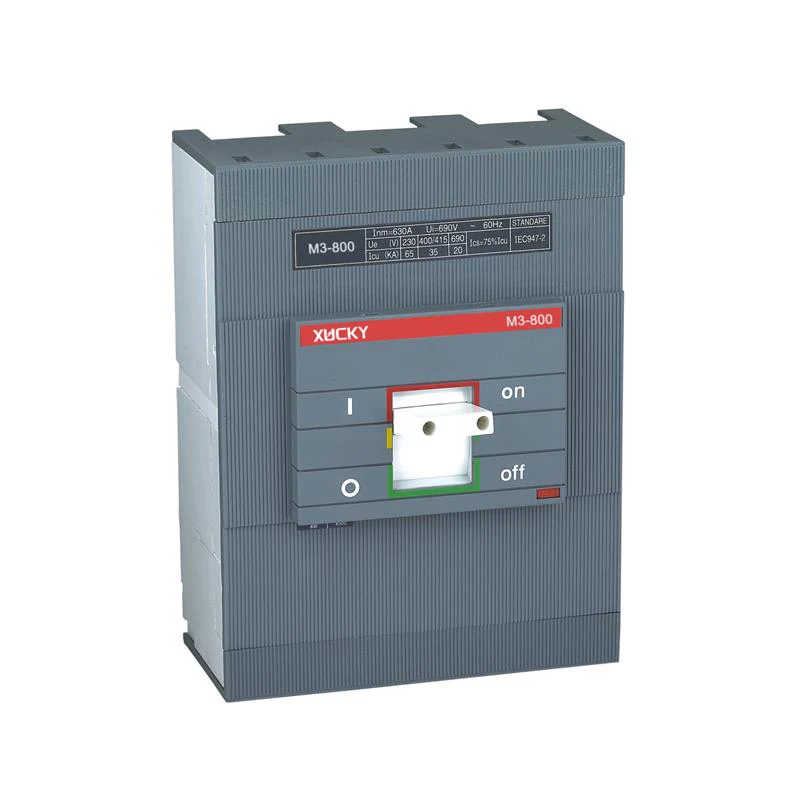

7	M3-800	N	35	35	400 - 500 - 630 (700)- 800 -1000 أمبير	750 فولت	400/415 فولت	3ف/4ف	8000
		S	50	37.5
		H	70	52.5
		G	85	52.5

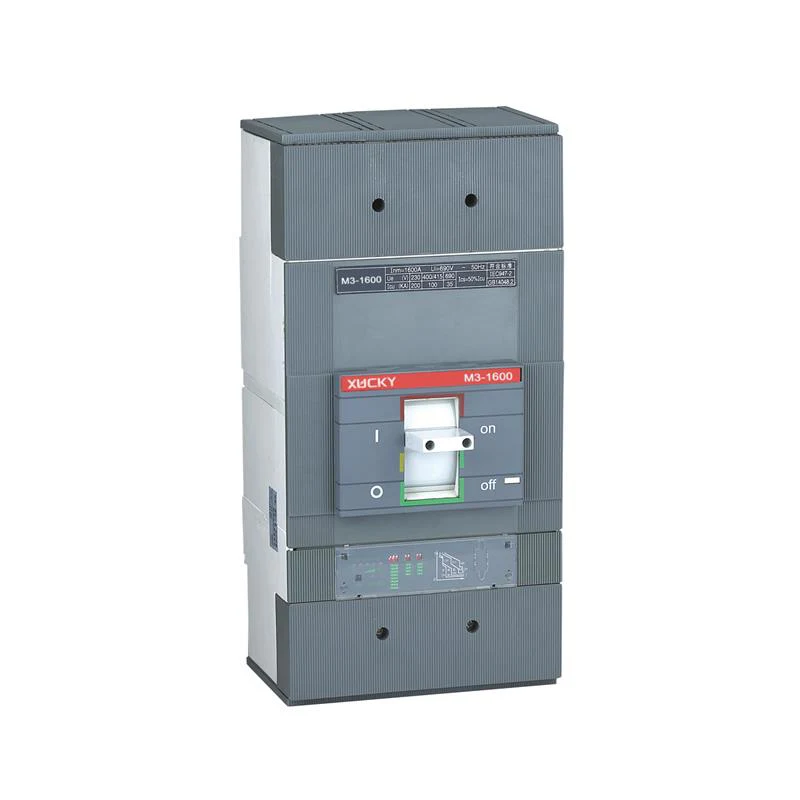

8	M3-1600	S	65	50	800 -1000 - 1250 - 1600 أمبير	750 فولت	400 فولت	3P / 4P	8000

·وحدة العناية المركزة: اختبار O-t-CO (O: مناورة مفتوحة، CO: مناورة الإغلاق والفتح، t: مدة الانتظار)

·Ics: اختبار O-t-CO-t-CO (O: مناورة مفتوحة، CO: مناورة قريبة ومفتوحة، t: مدة الانتظار)

موضع التشغيل/التشغيل: يشير إلى أن جهات الاتصال الخاصة بالقاطع مغلقة. في هذا الوضع، تكون ذراع الكسارة في الموضع العلوي

موضع الرحلة: يشير إلى أن القاطع مفتوح بسبب أي عطل (الحمل الزائد أو ماس كهربائى). في هذه الحالة، يكون ذراع الكسارة في الوضع الأوسط بين وضعي التشغيل والإيقاف. من أجل نقل الكسارة، الموجودة في وضع الرحلة، إلى وضع التشغيل؛ ادفع ذراع الكسارة لأسفل كما هو موضح بعلامة إيقاف التشغيل

يجب ضبط الكسارة بصوت "نقر". بعد ذلك، اسحب الرافعة كما هو موضح بعلامة التشغيل لإغلاق الكسارة

موضع إيقاف/0: يشير إلى أن جهات اتصال القاطع مفتوحة. بهذه الطريقة، تكون ذراع الكسارة في الموضع السفلي.

المعلمات الفيزيائية لقاطع الدائرة المقولب M3 MCCB

الفئة (EN 60947-2/IEC 60947-2)				تَحمُّل
نموذج	القطب	ملكية عازلة (V)	مسافة التوحيد (مم)	إجمالي الدورات	الحياة الكهربائية	الحياة الميكانيكية	الدائرة الرئيسية	الدائرة المساعدة
M3-160	1 ص	2500	≥30/0	20000	3000	17000	أ/0	ايه سي-15
M3-200	2 ص	2500	≥30/0	15000	2500	12500	أ/0	ايه سي-15
M3-125	3P / 4P	2500	≥30/0	8000	1000	7000	أ/0	ايه سي-15
M3-160	3P / 4P	3000	≥30/0	8000	1000	7000	أ/0	ايه سي-15
M3-250	3P / 4P	3000	≥30/0※	8000	1000	7000	أ/ب	ايه سي-15
M3-630(400)	3P / 4P	3000	≥60/0※	5000	1000	4000	أ/ب	ايه سي-15
M3-800	3P / 4P	3000	≥80/0※	5000	1000	4000	أ/ب	ايه سي-15
M3-1600	3P / 4P	3000	≥80/0※	3000	500	2500	أ/ب	ايه سي-15

حجم قاطع الدائرة المقولب MCCB

نموذج	القطب	البعد المخطط التفصيلي (طول × عرض × ارتفاع)
M3-160	1 ص	120 × 30 × 70 ملم
M3-200	2 ص	120 × 60 × 70 ملم
M3-125	3P	120x76x70 ملم
M3-125	4P	120x101x70 ملم
M3-160	3P	120x90x70 ملم
M3-160	4P	120x120x70 ملم
M3-250	3P	170x105x103.5 ملم
M3-250	4P	170x140x103.5 ملم
M3-630(400)	3P	254x140x103.5 ملم
M3-630(400)	4P	254x184x103.5 ملم
M3-800	3P	268x210x103.5 ملم
M3-800	4P	268x280x103.5 ملم
M3-1600	3P	410x210x138.5 ملم
M3-1600	4P	410x280x138.5 ملم
