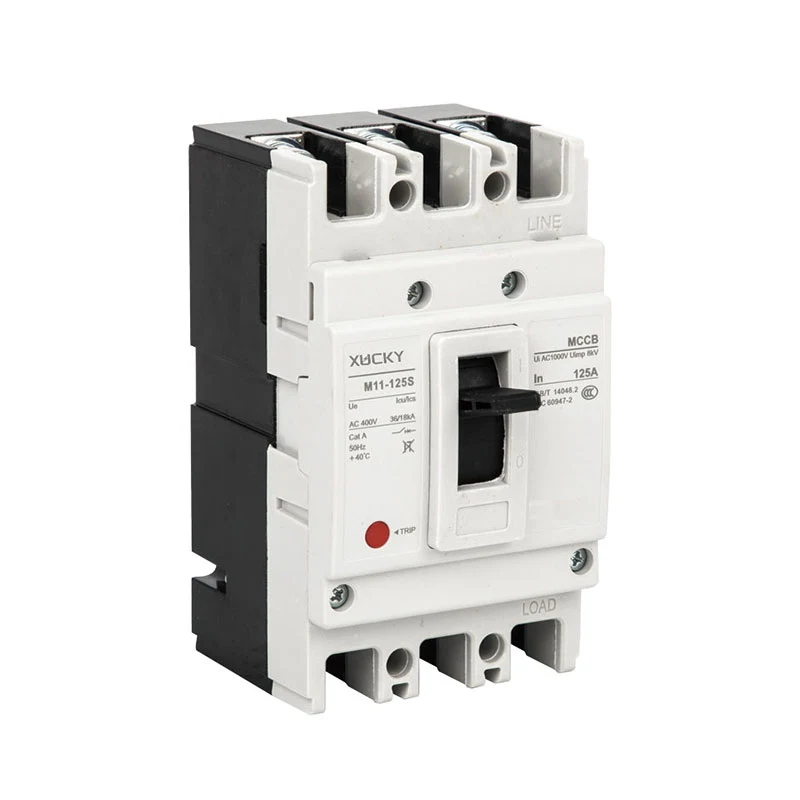

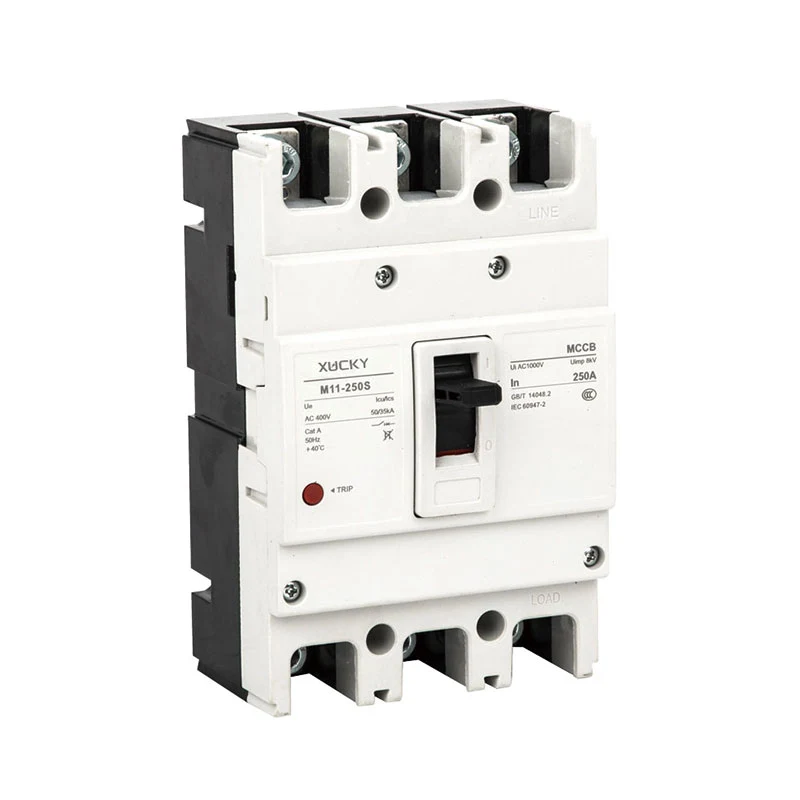

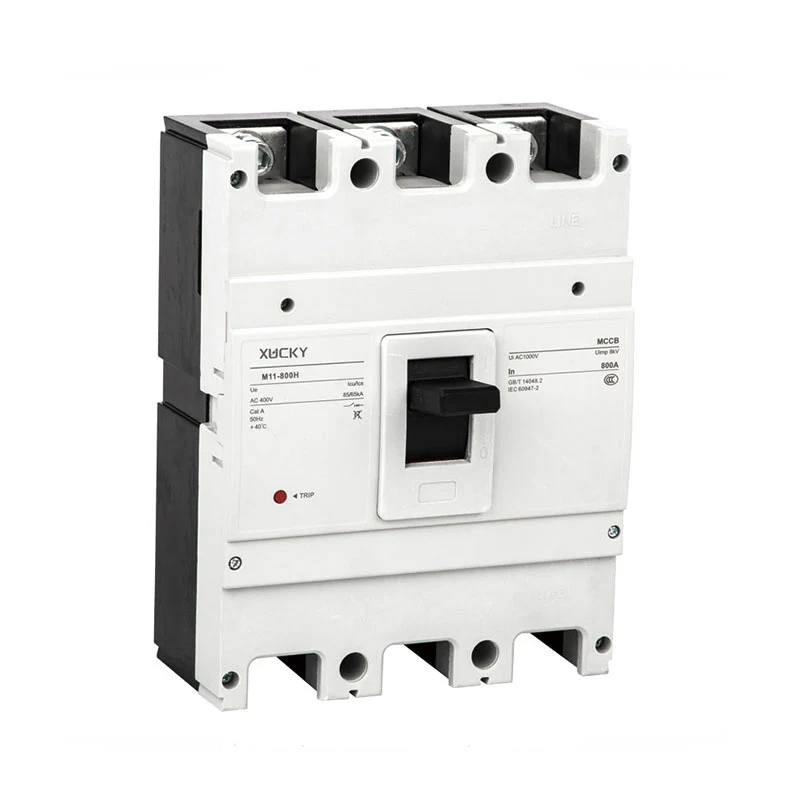

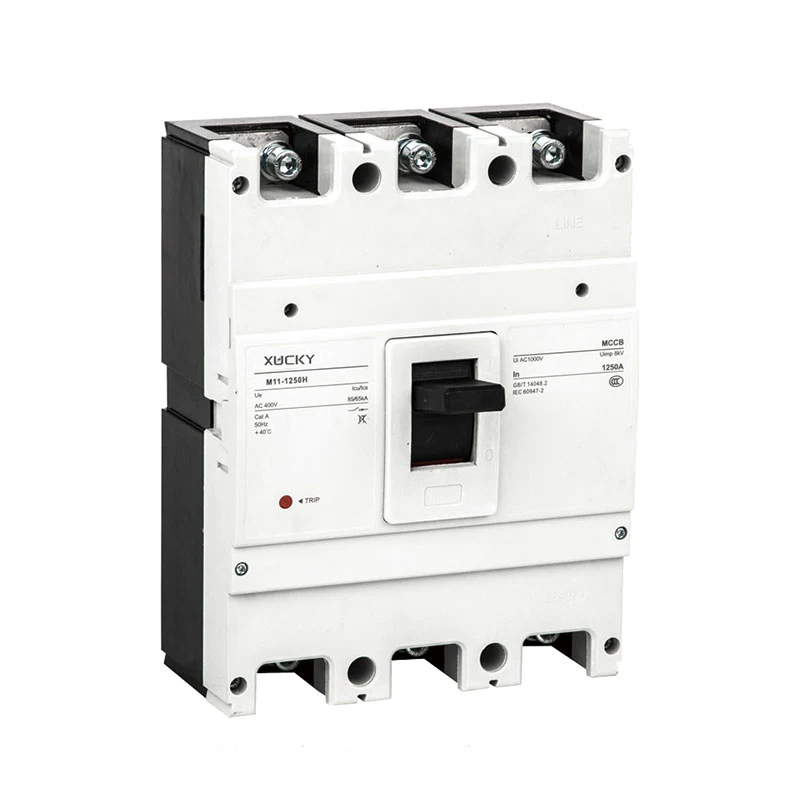

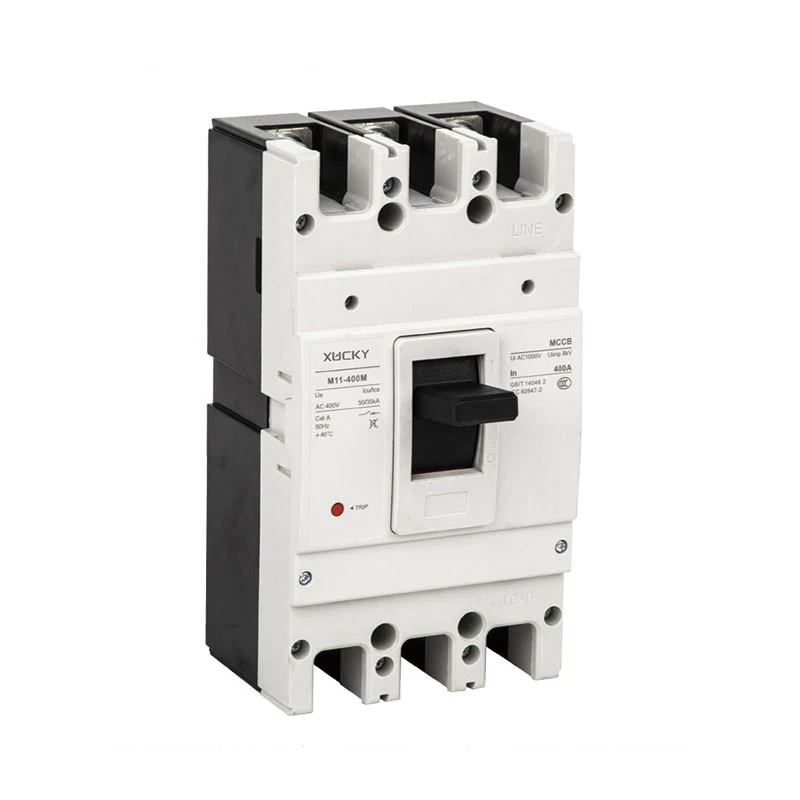

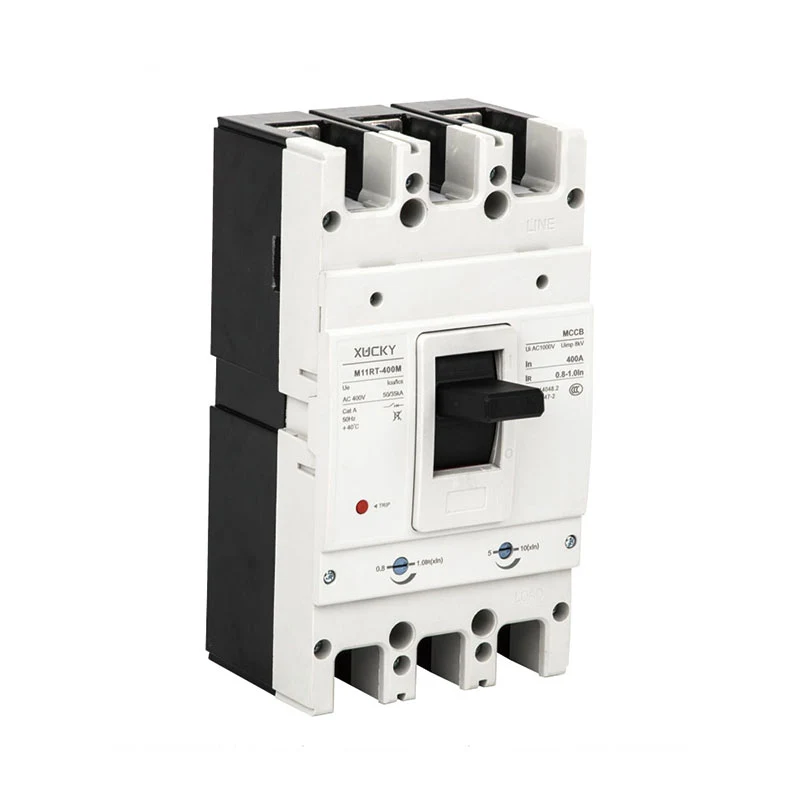

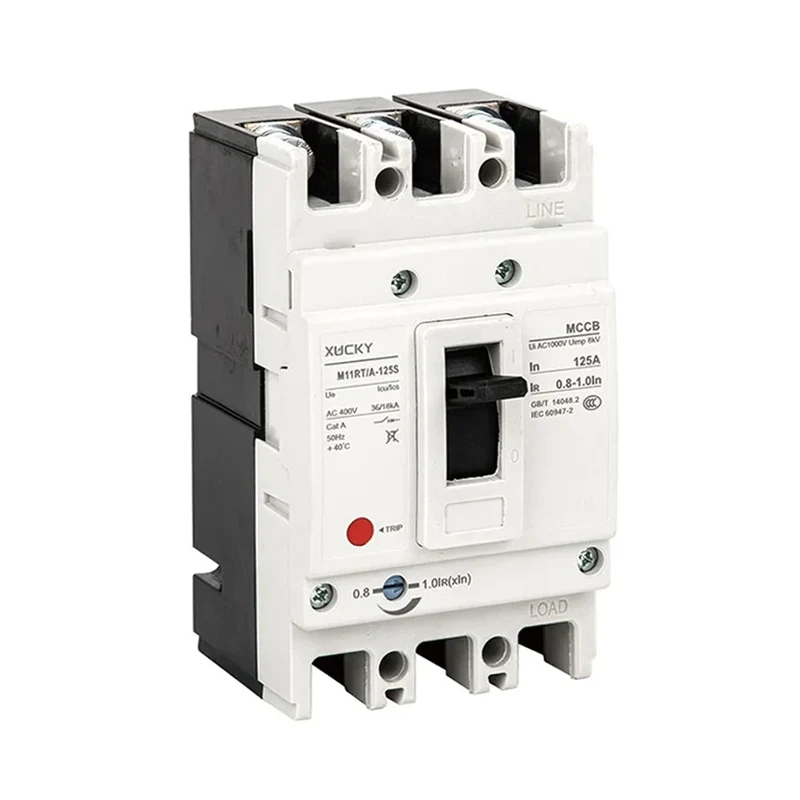

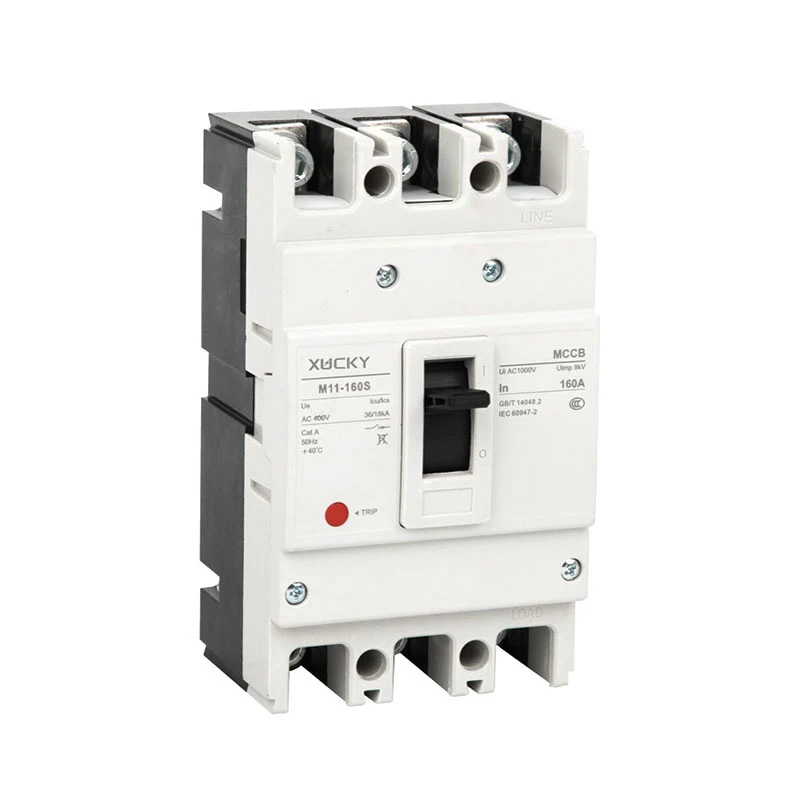

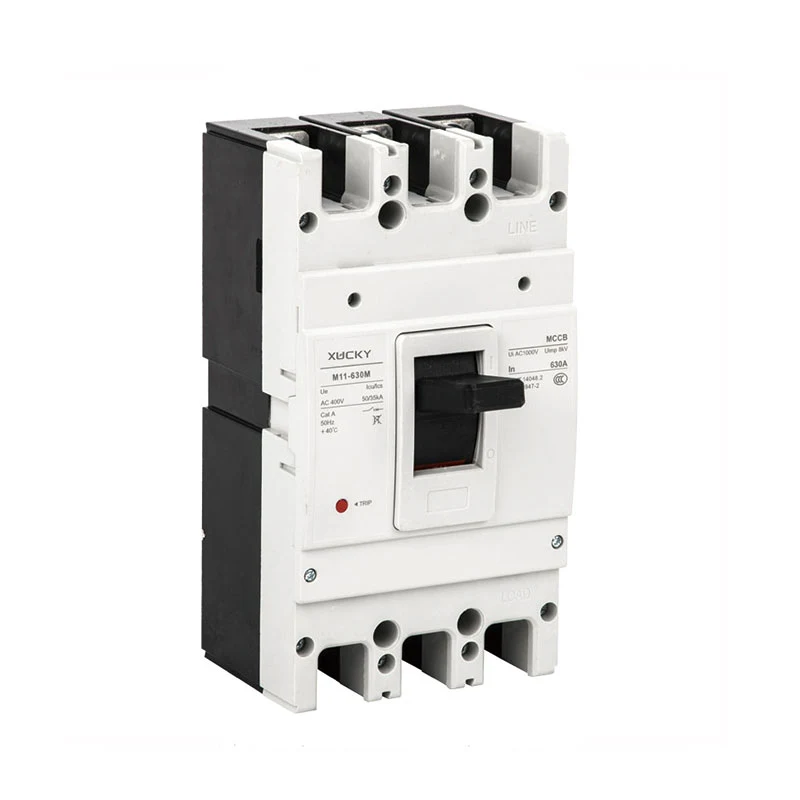

قاطع الدائرة المصبوب M11

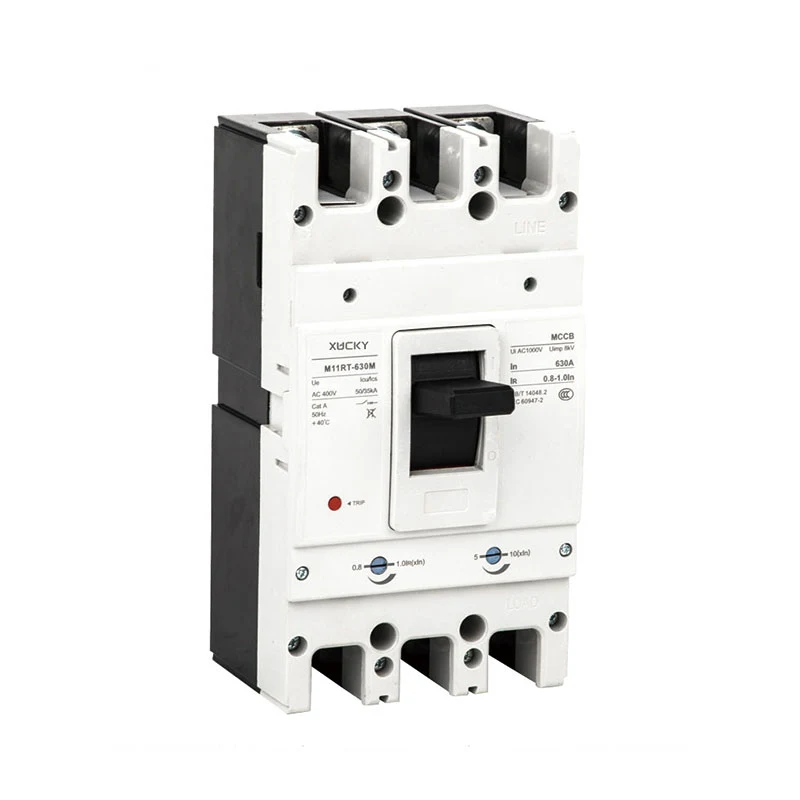

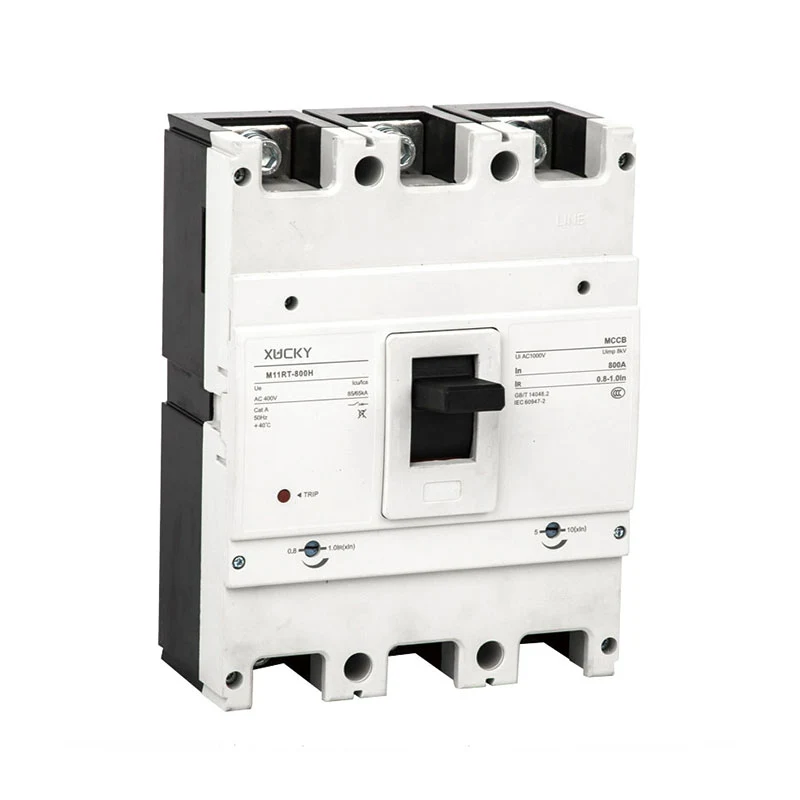

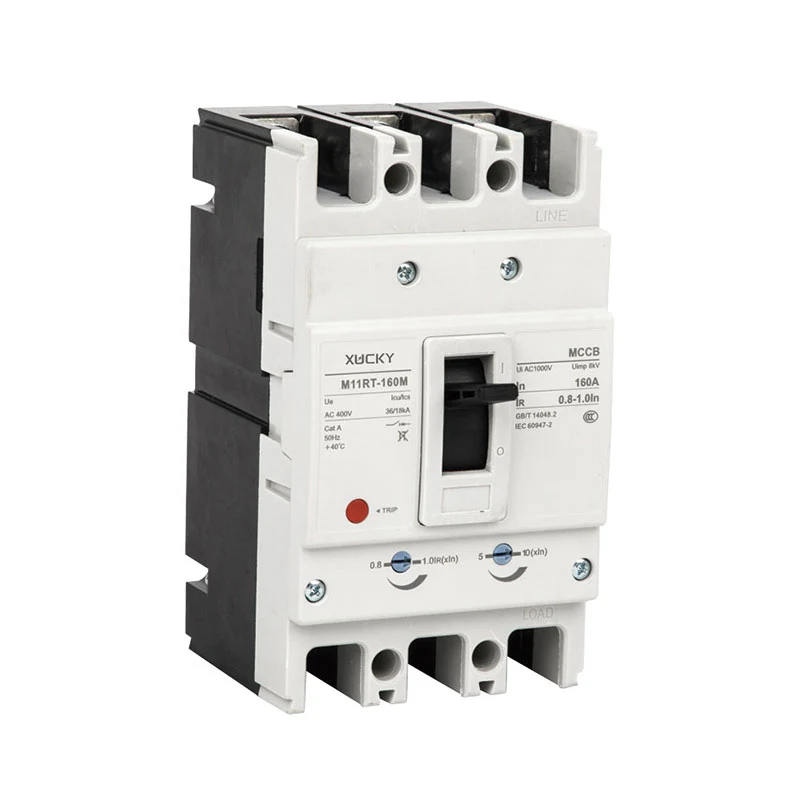

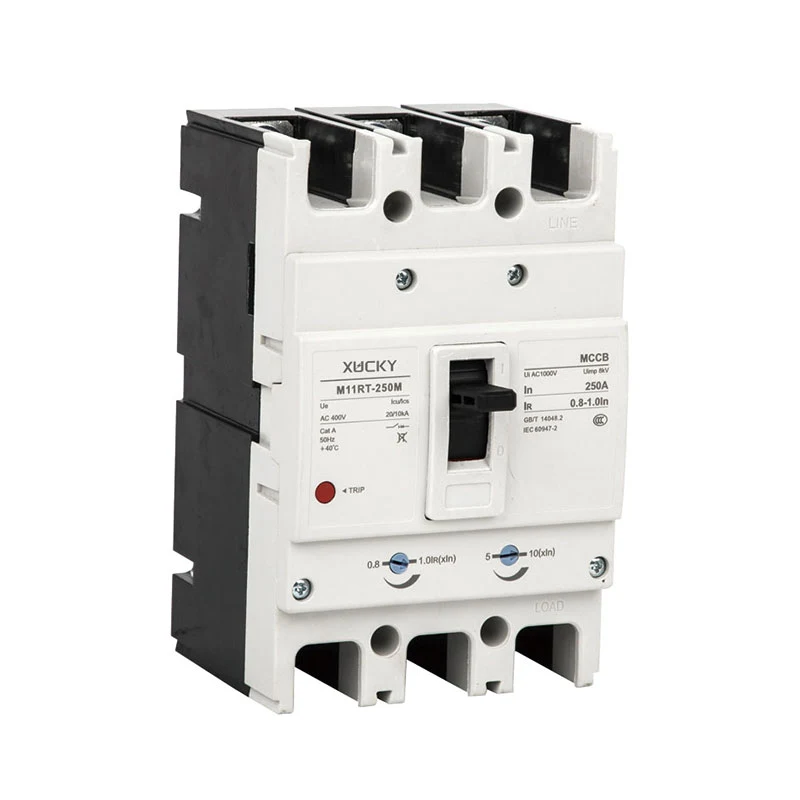

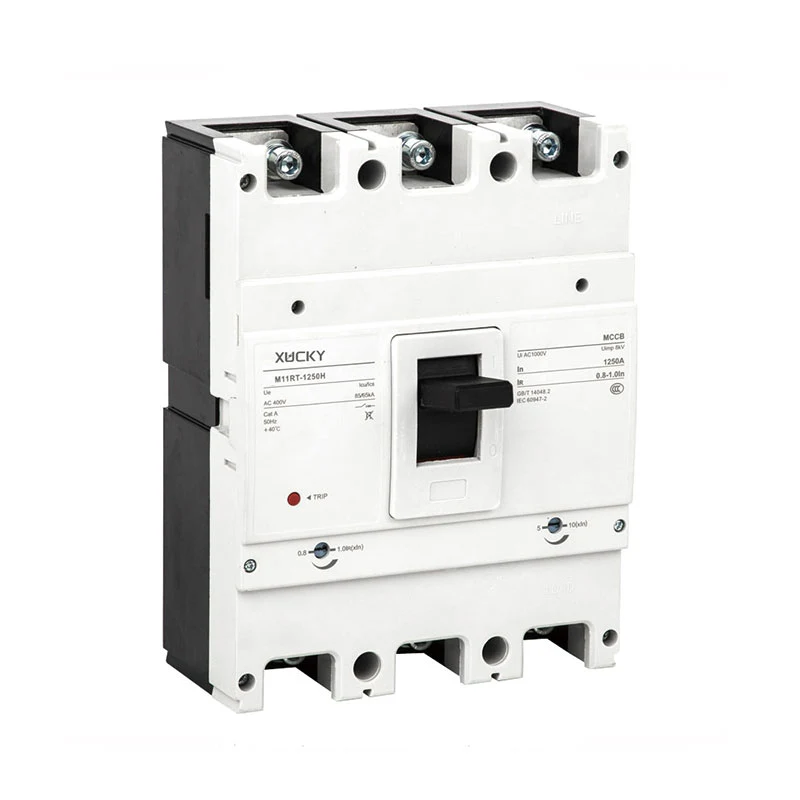

الشركة المصنعة لقواطع الدائرة المقولبة M11 بالجملة إن سلسلة قواطع الدائرة M11 وM11LY وM11RT وM11E وM11EL هي قواطع دوائر مطورة جديدة تم بحثها وتطويرها من قبل الشركة بالإضافة إلى مزايا المنتجات الدولية المماثلة والطلب في الأسواق المحلية والدولية.

مع جهد عزل يصل إلى 1000 فولت، قاطع الدائرة قابل للتطبيق في أنظمة التوزيع AC50 هرتز، جهد العمل المقدر 690 فولت وتيار العمل المقدر من 10 أمبير إلى 1250 أمبير، يستخدم لتوزيع طاقة الطاقة الكهربائية، وحماية الدوائر ومعدات الطاقة من الحمل الزائد، والدوائر القصيرة، وتحت الجهد الكهربي وما إلى ذلك، يمكن استخدامه أيضًا لبدء التشغيل غير المتكرر للمحرك وحمايته من الحمل الزائد أو الدائرة القصيرة أو انخفاض الجهد.

إنه يتميز بحجم صغير، كسر عالي، وميض قصير، وما إلى ذلك، وهو المنتج المثالي للمستخدمين. يمكن تثبيته عموديًا أو تثبيته أفقيًا.

قاطع الدائرة الكهربائية ذو الحالة المقولبة من سلسلة M11DC (المشار إليه فيما يلي باسم قاطع الدائرة الكهربائية) مناسب لأنظمة التيار المستمر ذات الجهد المقنن الذي يصل إلى DC 1000V ويتضمن التيار المقدر 10 ~ 800A، ويستخدم لتوزيع طاقة الطاقة الكهربائية وحماية الدوائر ومعدات الطاقة ضد الزائد، ماس كهربائى، وما إلى ذلك.

يمكن تغذية المنتجات بأسلاك من الأعلى والأسفل، وهي خالية من القطبية.

إنه يتوافق مع المعايير IEC 60947-2، GB14048.2، إلخ.

ميزات المنتج

الميزة 1: قدرة الحد الحالية

يشير تحديد التيار إلى الحد من زيادة تيار الدائرة القصيرة في الحلقة، وفي الحلقة المحمية بواسطة M11، ستكون قيمة الذروة لتيار الدائرة القصيرة وطاقة I2t في الدائرة أصغر بكثير من القيمة المتوقعة.

اتصال ثابت على شكل حرف U

يمكن لجهة الاتصال الثابتة الفريدة على شكل حرف U تحقيق تقنية ما قبل الكسر:

تشير ما يسمى بتكنولوجيا ما قبل الكسر إلى أنه عندما يتدفق تيار الدائرة القصيرة عبر نظام الاتصال، فإن الطاقة الكهربائية المولدة عن طريق الاتصال الثابت على شكل حرف U والاتصال المتحرك تكون حصرية متبادلة. كلما زاد تيار الدائرة القصيرة، زاد تنافر القوة الدافعة الكهربائية، ويتم توليدها مع تيار الدائرة القصيرة في نفس الوقت. قبل حدوث عملية الرحلة، يمكن لقوة التنافر الكهروديناميكي أن تقوم بفصل الاتصال الثابت والمتحرك، عن طريق زيادة القوس لزيادة المقاومة المكافئة بينهما لتحقيق غرض قمع الزيادة في تيار الدائرة القصيرة.

الميزة 2: ملحقات معيارية

◆ الملحق: بالنسبة لقواطع الدائرة الكهربائية من نفس الإطار، فهي ذات أحجام موحدة بغض النظر عن قدرة القطع والتيار المقنن؛ الملحق: يمكن للمستخدمين بحرية

◆ اختيار وتوسيع وظائف قواطع الدائرة وفقًا لاحتياجاتهم

◆ تتميز الملحقات المعيارية بوظيفة العزل، مما يجعلها سهلة لتشغيل وتركيب الخط الساخن.

خاصية 3 : إطار مصغر

5 أحجام الإطارات: 125 نوع، 160 نوع، 250 نوع، 630 نوع، 800 نوع، 1250 نوع

التصنيف الحالي لسلسلة M11 10A ~ 1250A

الميزة 4: جهاز تنافر الاتصال (تقنية حاصلة على براءة اختراع)

المخطط الفني الذي يعتمده الاختراع هو:

كما هو موضح في الشكل 1، يتكون جهاز الاتصال الجديد بشكل أساسي من اتصال ثابت، واتصال متحرك، والعمود 1، والعمود 2، والعمود 3، والينابيع؛

عندما يكون قاطع الدائرة في الحالة المغلقة، يعمل العمود 2 على الجانب الأيمن من زاوية الزنبرك؛ عندما يكون لقاطع الدائرة تيار عطل كبير، سيتعرض الاتصال المتحرك للتنافر الكهربائي الناتج عن التيار نفسه، ويدور مع مركز العمود 1، عندما يدور العمود 2 إلى أعلى زاوية الزنبرك مع جهة الاتصال المتحركة ، فهو يجعل الاتصال المتحرك يدور بسرعة لأعلى ويكسر الدائرة بسرعة عند تفاعل الزنبرك، وقد عزز قدرة القطع للمنتج من خلال تحسين هيكل الاتصال.

الميزة 5: الذكاء

يعد الاتصال بالشبكة أكثر ملاءمة. يمكنه الوصول إلى نظام اتصالات Modbus من خلال اتصال مخصص. يمكن لـ M11E / M11EL المزود بوظيفة الاتصال تحديد ملحقات المراقبة لتحقيق عرض الباب والقراءة والضبط والتحكم.

الميزة: نظام إطفاء القوس المعياري

الميزة السابعة: التوحيد

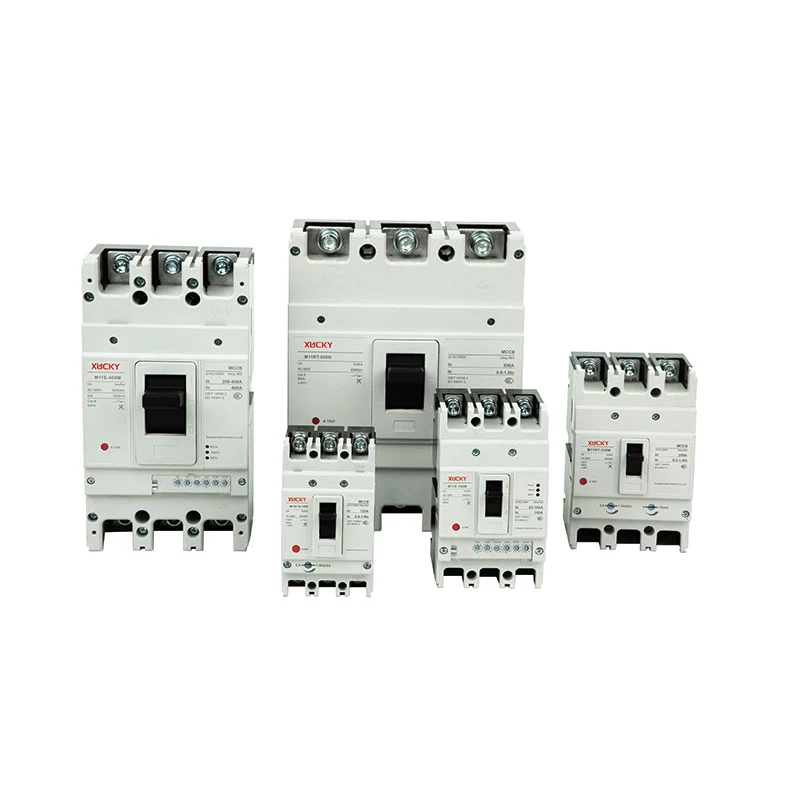

تتمتع السلاسل الستة من M11 وM11LY وM11DC وM11RT وM11E وM11EL تحت نفس حجم الإطار بنفس الأبعاد وأبعاد التثبيت وأسلوب المظهر، وهو تصميم موحد تمامًا.

الظروف المحيطة والتركيب

◆ ارتفاع يصل إلى 2000 متر؛

◆ يجب أن تكون درجة الحرارة المتوسطة المحيطة ضمن -5 درجة مئوية إلى +40 درجة مئوية (+45 درجة مئوية للمنتجات البحرية)؛

◆ يمكنه تحمل تأثير الهواء الرطب.

◆ يمكنها تحمل تأثير القوالب.

◆ يمكنها تحمل تأثير الإشعاع النووي.

◆ الحد الأقصى للميل هو 22.5 درجة مئوية.

◆ لا يزال بإمكانه العمل بشكل موثوق عندما تتعرض السفينة للاهتزاز العادي؛

◆ لا يزال من الممكن العمل بشكل موثوق إذا تعرض المنتج للزلزال (4 جرام).

◆ الأماكن التي يكون فيها الوسط المحيط خاليًا من خطر الانفجار، وبعيدًا عن الغاز أو الغبار الموصل الذي من شأنه أن يؤدي إلى تآكل المعدن أو تدمير العزل؛

◆الابتعاد عن المطر أو الثلج.

مكونات قاطع الدائرة

دليل اختيار النموذج

● يمكن تجهيز قاطع الدائرة الكهربائية بتحرير الجهد المنخفض، وتحرير التحويلة، والاتصالات المساعدة، والاتصالات الإنذارية، وآلية التشغيل الكهربائية، ومقبض التشغيل الدوار وغيرها من الملحقات.

● يحتوي قاطع الدائرة على وظائف حماية للتأخير الطويل للحمل الزائد، والتأخير القصير لدائرة كهربائية قصيرة، والحماية الفورية لدائرة كهربائية قصيرة، ويمكن للمستخدم ضبط خصائص الحماية المطلوبة (يحتاج المستخدم فقط إلى تشغيل مفتاح DIP لإعدادات معلمات وظيفة الحماية).

● يحتوي قاطع الدائرة على وظائف الحماية التناظرية الحرارية والخطأ الأرضي، ومؤشر التيار الزائد قبل الإنذار، ومؤشر تيار الحمل، وتكنولوجيا تحليل التيار الرقمي، ويمكنه تحقيق مستوى أعلى من الحماية.

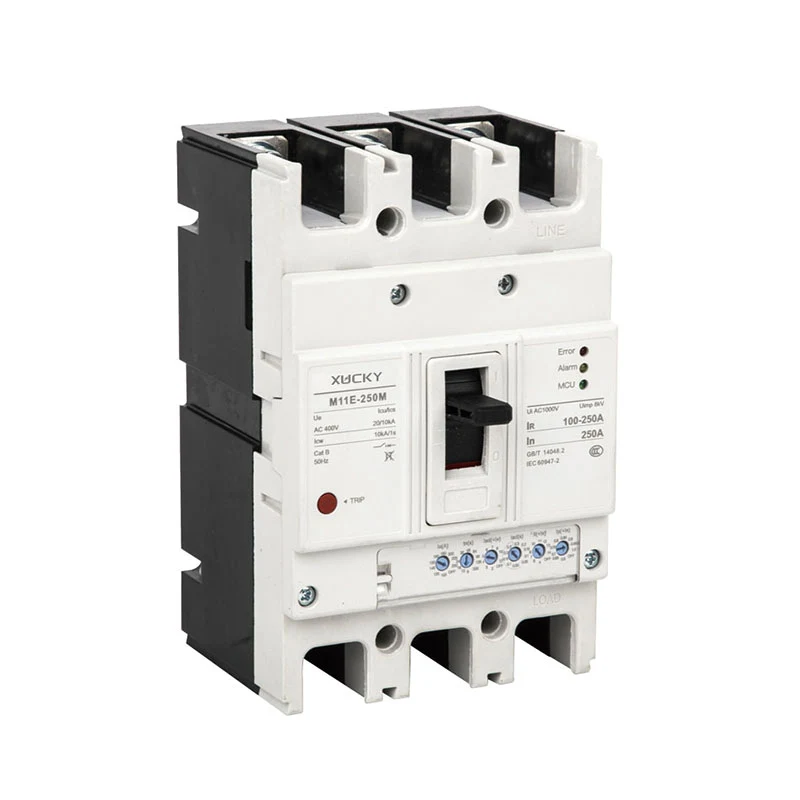

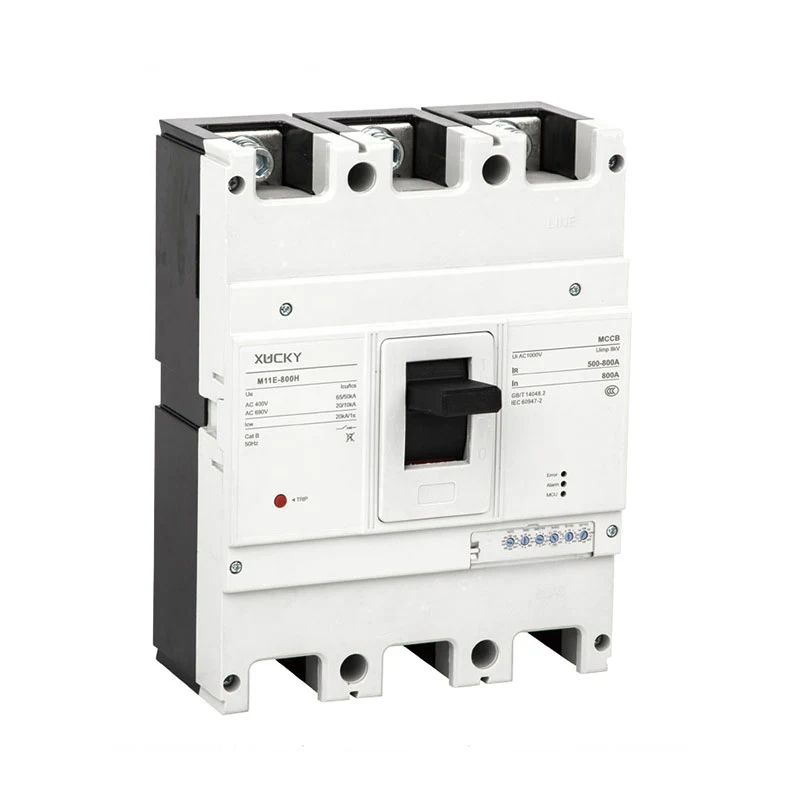

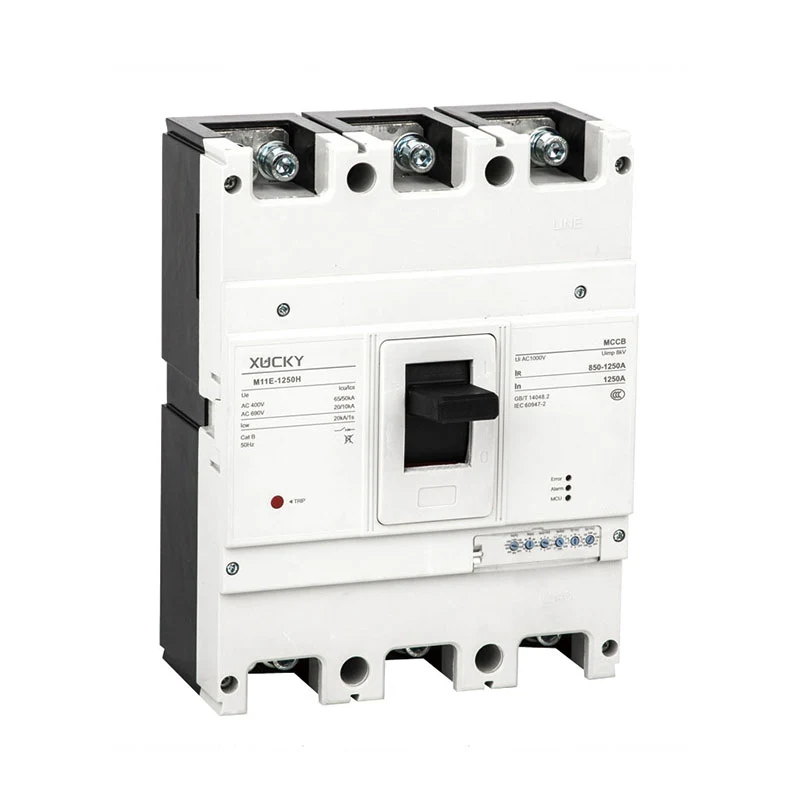

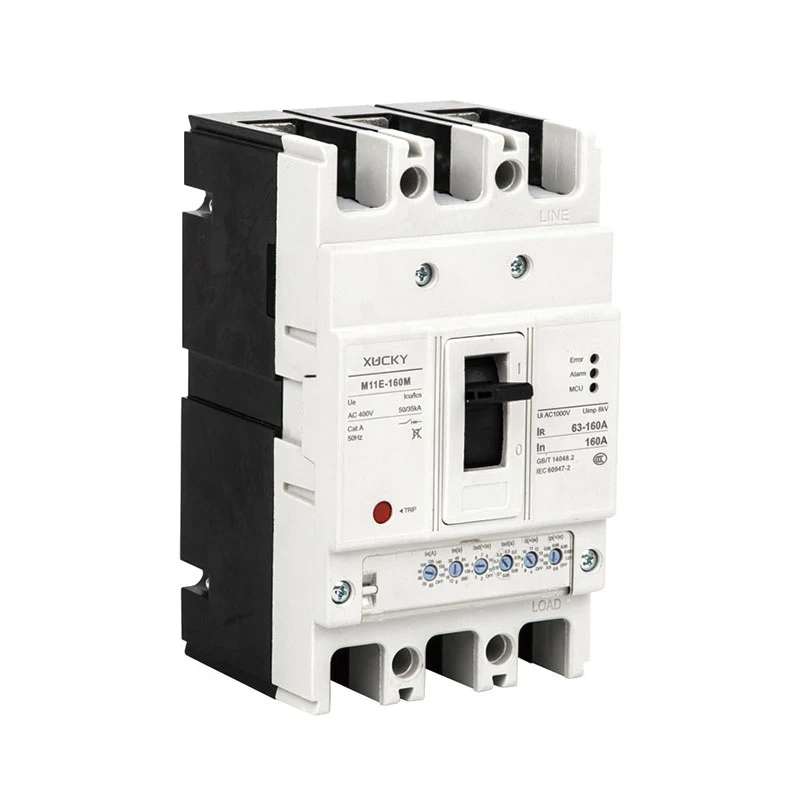

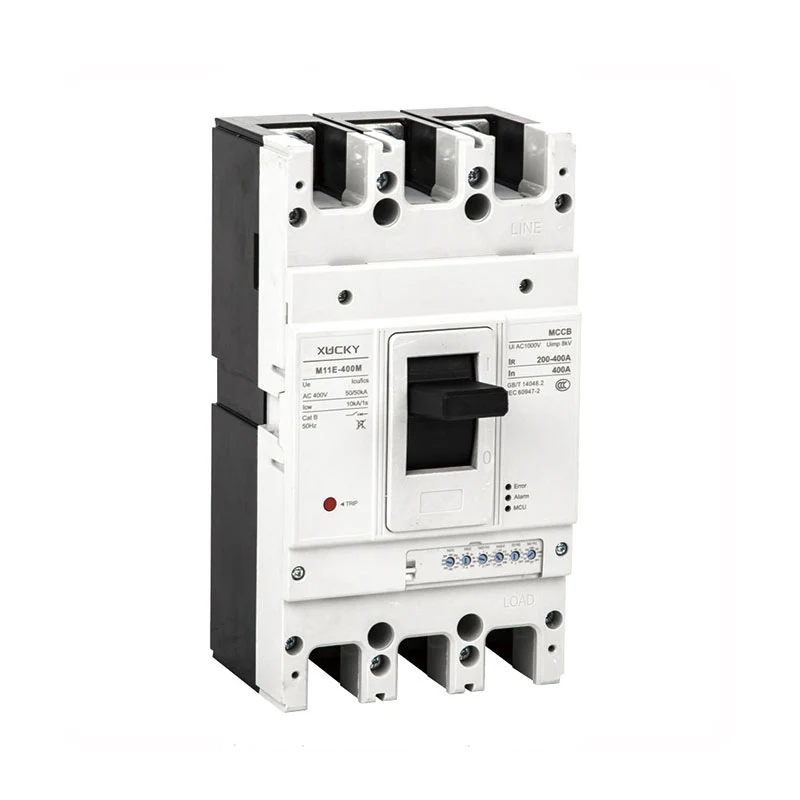

M11E ورقة البيانات الفنية من النوع الإلكتروني MCCB
تيار الإطار (أ)		160	250	400	630	1250
نموذج		M11E-160H	M11E-250H	M11E-400H	M11E-630H	M11E-1250H
رقم القطب		3، 4	3، 4	3، 4	3، 4	3، 4
التصنيف الحالي (أ)		16-32، 40-125،80-160	16-32,40-125,80-160,100-250	200-400	200-400,300-630	400-800,800-1250
الجهد المقنن (الخامس)		تيار متردد 400 فولت
تصنيف الجهد العزل (الخامس)		تيار متردد 1000 فولت
قدرة كسر ماس كهربائى (KA) Icu/Ics	تيار متردد 400 فولت	35/25	35/25	50/35	50/35	65/50
رقم دورة التشغيل	الحياة الكهربائية	1500	1000	1000	1000	1000
	الحياة الميكانيكية	7000	7000	4000	4000	4000
المخطط التفصيلي خافت (مم) أ-ب-ج-كاليفورنيا
	3P	90-155-88-115	105-165-88-115	140-257-103-155	140-257-103-155	210-257-103-155
	4P	90-155-88-115	140-165-88-115	185-257-103-155	185-257-103-155	280-257-103-155
الوزن (كجم)	3P	1.8	2.1	5.5	5.7	5.7
	4P	2.3	2.6	7	7.5	7.5
جهاز التشغيل الكهربائي (MD)		●
مقبض تشغيل القيادة الخارجية		●
الإصدار التلقائي		النوع الالكتروني

وصف اللوحة والوظيفة

لوحة الافراج الذكية

مقبض تعديل اللوحة كما يلي بدوره

● IR(A) ISD(x IR) Ii(x IR)

● IR: التحميل الزائد لتأخير طويل في إعداد التعثر الحالي؛ ISD: تيار إعداد تأخير قصير للدائرة القصيرة؛

● Ii: تيار إعداد التعثر الفوري لدائرة قصر؛

يتم تعيين المعلمات المتبقية افتراضيًا في المصنع، أو يتم تعيينها عن طريق الاتصال عن بعد، على النحو التالي

● tR: وقت إعداد تأخير طويل للحمل الزائد، افتراضي المصنع: 60 ثانية؛

● tsd: وقت إعداد تأخير الدائرة القصيرة، الافتراضي للمصنع: 0.1 ثانية؛

● IP: تيار إعداد الإنذار المسبق الزائد، الإعداد الافتراضي للمصنع: 0.85*IR؛

منفذ الاتصال الذكي (COM)

لوحة مع الحماية الحالية المتبقية
