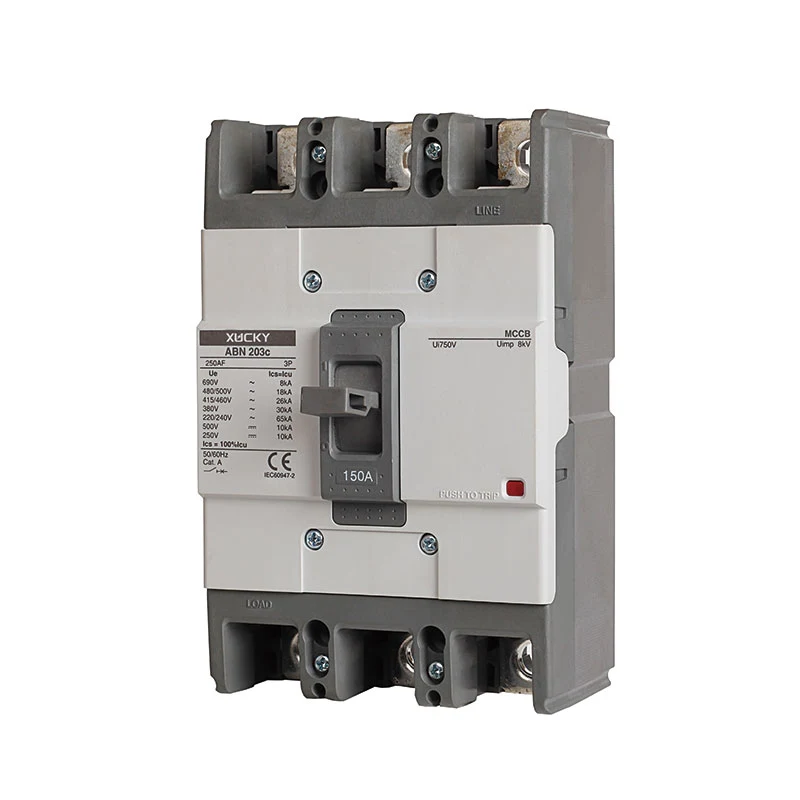

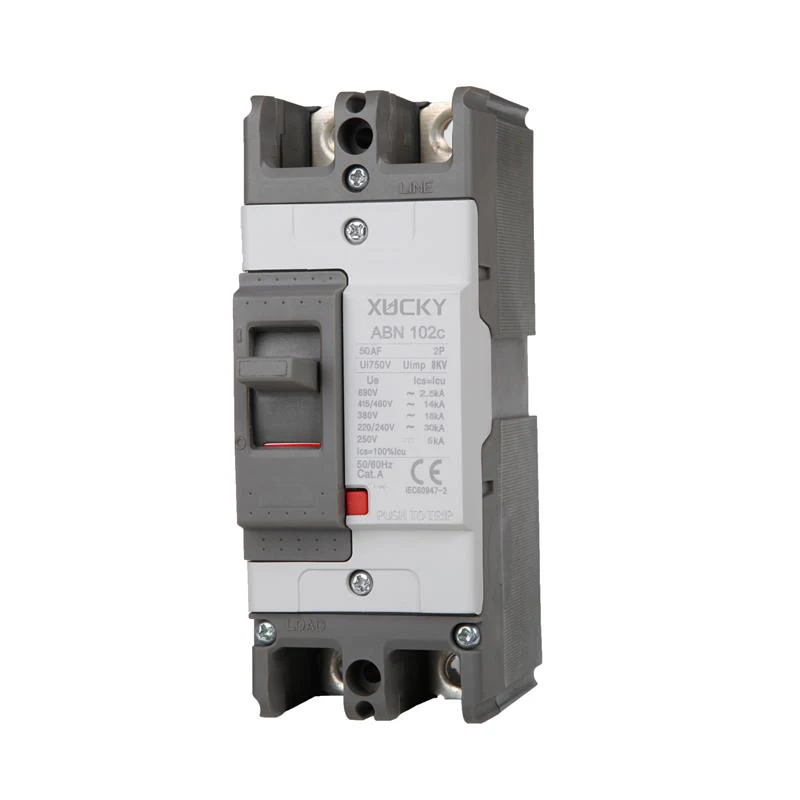

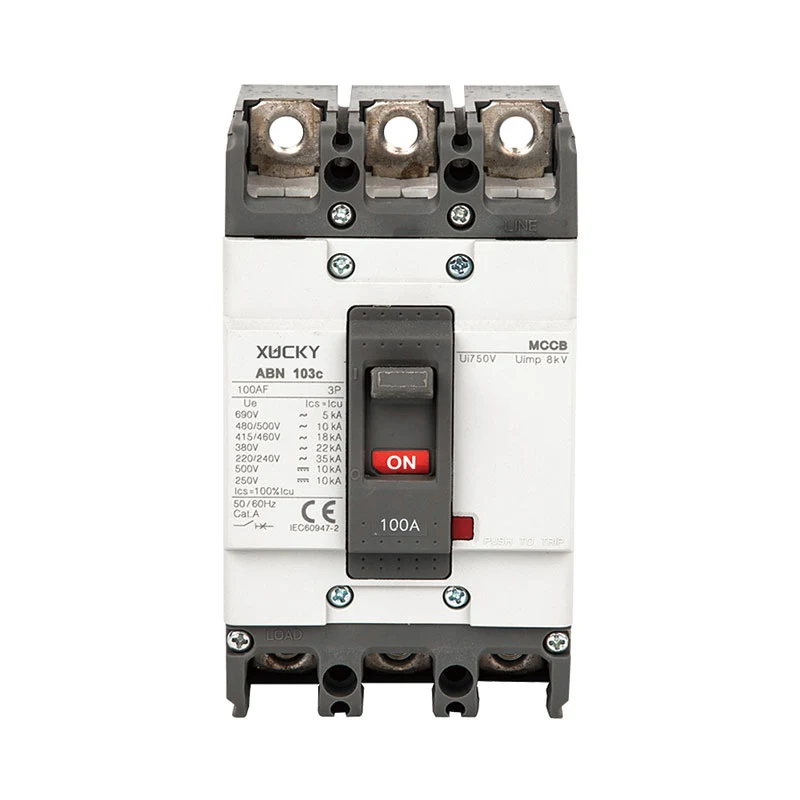

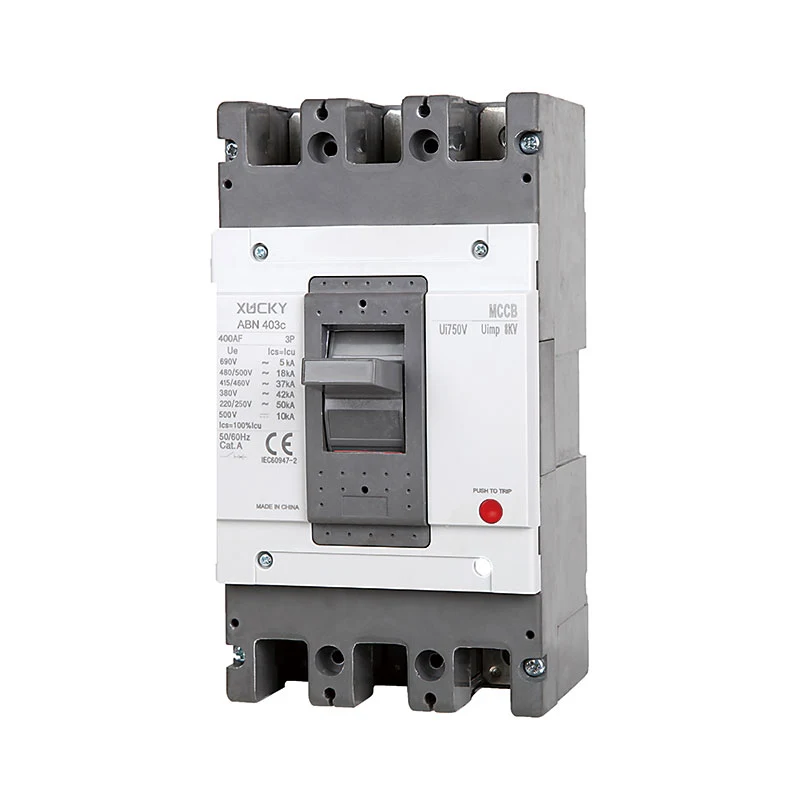

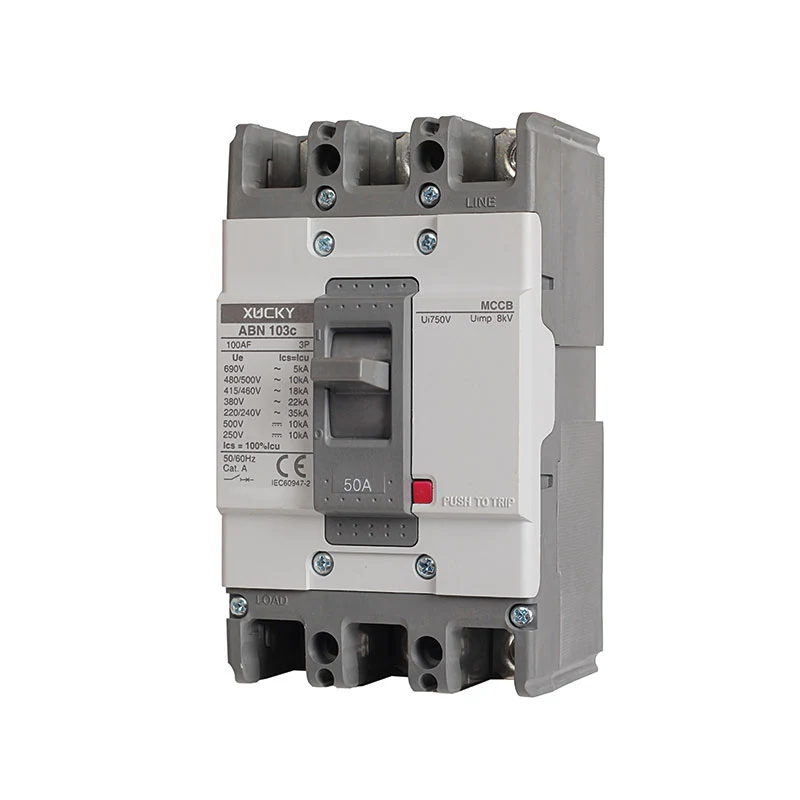

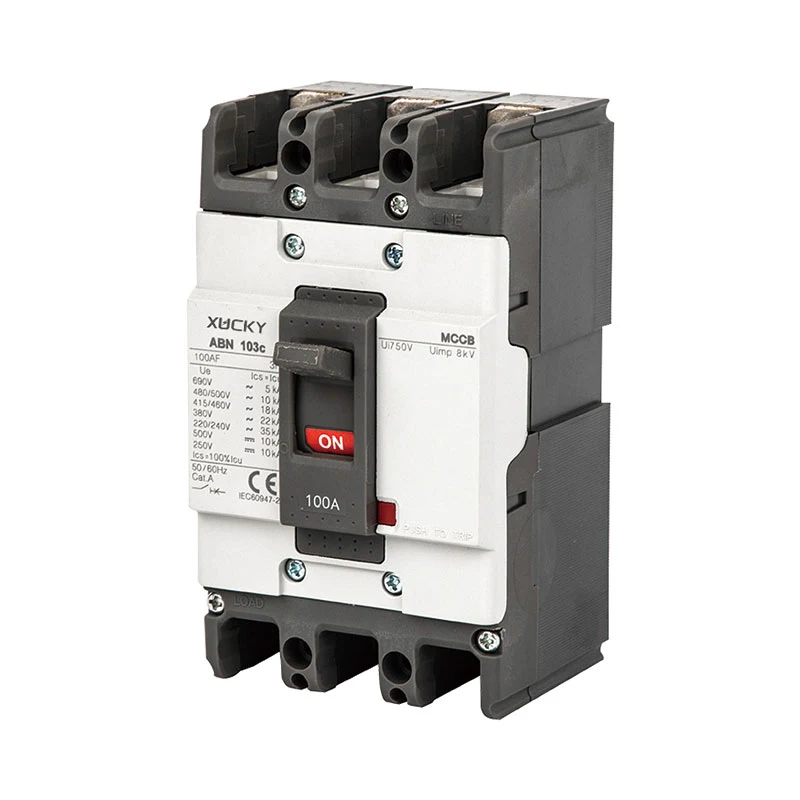

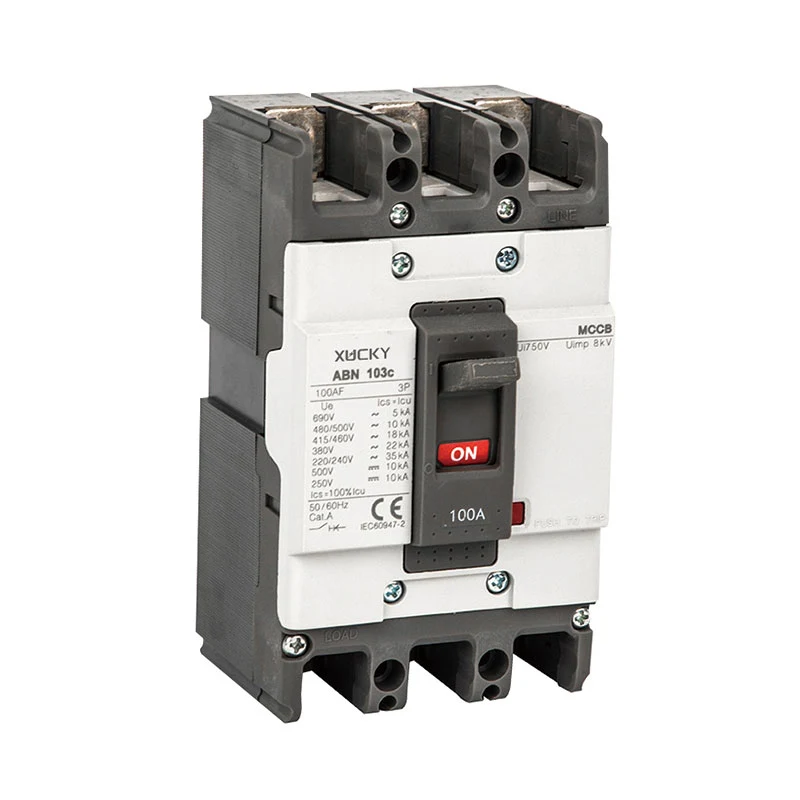

قاطع الدائرة المصبوب M8

XUCKY Electric هي إحدى الشركات المصنعة والمصدرة الرائدة في الصين والمتخصصة في قاطع الدائرة M8 Moulded Case والمعروف على نطاق واسع باسم سلسلة ABN MCCB. لدينا مجموعة واسعة من المنتجات لتلبية الاحتياجات المختلفة لعملائنا في جميع أنحاء العالم. إن التزامنا بالجودة العالية والتكنولوجيا المبتكرة وخدمة العملاء الممتازة يجعلنا متميزين في صناعتنا.

يمكن استخدام قاطع الدائرة المقولب M8 لتحويل الخط ومحرك التشغيل غير المتكرر. ويمكن أيضًا تركيبه لتثبيت الملحقات التي لها وظيفة الحماية لتجنب فقدان الجهد الكهربي، أو تحت الجهد الكهربي. يمكن للمنتج تثبيت خط اتصال مع اللوحة الأمامية واللوحة الخلفية، ويمكنه أيضًا تجهيز جهاز التشغيل اليدوي أو جهاز تشغيل المحرك للتحكم عن بعد.

ل		50AF	100AF	250AF
يكتب		نوع N	نوع N	نوع N
النوع والقطب	3-القطب	ABN53C	ABN103C	ABN203C
التصنيف الحالي، في	A	15.20.30.40.50	15.20.30.40.50.60.75.100	100.125.150.175.200.225.250
تصنيف الجهد التشغيلي، Ue	صباحا (الخامس)	690	690	690
	العاصمة (الخامس)	500	500	500
تصنيف الجهد العزل، واجهة المستخدم	V	750	750	750
النبض المقدر يتحمل الجهد، Uimp	كيلو فولت	8	8	8
قدرة كسر الدائرة القصيرة المقدرة (Icu) kA (Sym)، KSC8321، IEC 60947-2
تكييف	690 فولت	2.5	5	8
	480/500 فولت	7.5	10	18
	415/460 فولت	14	18	26
	380 فولت	18	22	30
	220/250 فولت	30	35	65
العاصمة	500 فولت (3 ف)	5	10	10
	250 فولت (2 ف)	5	10	10
ICS=%xIcu		100	100	100
الأبعاد (مم)	عرض × ارتفاع × عمق	75x130x60 ملم	75x130x60 ملم	105x165x60 ملم
	a	75	75	105
	b	130	130	165
	ج1	60	60	60
	ج2	64	64	64
	d	82	82	87
الوزن، كجم	معيار	0.7	0.7	1.2

تصنيفات قواطع دوائر الحالة المقولبة

تتمتع قواطع الدائرة المقولبة (MCCBs) بمجموعة متنوعة من التصنيفات التي تحدد أدائها ومدى ملاءمتها للتطبيقات المختلفة. تتضمن بعض تصنيفات قواطع الدائرة المقولبة الرئيسية ما يلي:

• التصنيف الحالي (في)هي القيمة المتجاوزة عندما تصل الحماية من الحمل الزائد إلى نقطة التحول. يمكنك تعديل هذه القيم في MCCB.
• تصنيف الإطار الحالي (Inm)هي قيمة السعة القصوى لـ MCCB وتحدد شكلها المادي.
• تصنيف جهد العزل (Ui)هو الحد الأقصى الحالي الذي يمكن لـ MCCBs التعامل معه كما يتضح من الاختبارات التي تم إجراؤها. إنه أكبر من جهد التشغيل المقدر لإعطاء هامش أمان مخصص أثناء الاستخدام.
• تصنيف جهد العمل (UE)هو جهد التشغيل المتواصل لـ MCCB. وهذا عادة ما يكون مساوياً أو قريباً من المستوى القياسي لجهد النظام.
• تشغيل قدرة كسر ماس كهربائى (Ics)هو الحد الأقصى لتيار العطل الذي يمكن لـ MCCB أن يسافر به دون حدوث ضرر دائم. يمكنك الاستمرار في استخدام MCCB بعد حدوث انقطاع بسبب الخلل، بشرط ألا يتجاوز ذلك الحدود.
• الحياة الميكانيكيةهو عدد المرات التي يمكنك فيها تشغيل الجهاز يدويًا قبل أن يتعطل. العمر الكهربائي هو العدد المقدر للمرات التي يمكن أن يتعطل فيها MCCB قبل أن يصبح غير صالح للاستخدام تمامًا.

المزايا:

● الأداء العالي: سلسلة M8 ABN معروفة بقدرتها العالية على الكسر، مما يضمن أداءً موثوقًا به حتى في ظل ظروف الأعطال الشديدة.

● المتانة: مصنوعة من مواد عالية الجودة وعمليات تصنيع متقدمة، وتوفر قواطع الدائرة هذه عمر خدمة طويل وبنية قوية.

● السلامة: تتوافق مع معايير السلامة الدولية، مما يوفر للمستخدمين راحة البال عندما يعلمون أن أنظمتهم الكهربائية محمية.

● تعدد الاستخدامات: مناسب لمجموعة واسعة من التطبيقات، بما في ذلك الإعدادات الصناعية والتجارية والسكنية.

● فعالة من حيث التكلفة: يساعد التصميم الفعال والتشغيل الموثوق به على تقليل التكاليف الإجمالية المرتبطة بصيانة النظام الكهربائي ووقت التوقف عن العمل.
