قاطع الدائرة الكهربائية المصبوب M9 المخصص من الصين XUCKY والمعروف على نطاق واسع باسم سلسلة ABE MCCB مناسب للطاقة والإضاءة الصناعية أو التجارية مع تيار متردد 50/60 هرتز، جهد تشغيل مقدر يصل إلى AC600V/DC 250V، تيار مقنن يصل إلى 1200 أمبير، إنه نوع من قاطع اقتصادي يتميز بوظيفة مستقرة وموثوقة ومظهر جميل وحجم صغير وعمر طويل. يمكن استخدامه لتحويل الخط ومحرك التشغيل غير المتكرر. ويمكن أيضًا تركيبه لتثبيت الملحقات التي لها وظيفة الحماية لتجنب فقدان الجهد الكهربي، أو تحت الجهد الكهربي. يمكن للمنتج تثبيت خط اتصال مع اللوحة الأمامية واللوحة الخلفية، ويمكنه أيضًا تجهيز جهاز التشغيل اليدوي أو جهاز تشغيل المحرك للتحكم عن بعد.
|
يكتب |
عدد الأعمدة |
التصنيف الحالي في (أ) |
قدرة كسر الدائرة القصيرة النهائية (KA)، Icu |
|||||||
|
العاصمة |
تيار متردد 50/60 هرتز |
|||||||||
|
125 فولت |
250 فولت |
220/240 فولت |
380 فولت |
415 فولت |
440/460 فولت |
480/500 فولت |
600 فولت |
|||
|
ABE52b |
2 |
10،15،20،30،40،50 |
5 |
2.5 |
10 |
7.5 |
5 |
5 |
2.5 |
2.5 |
|

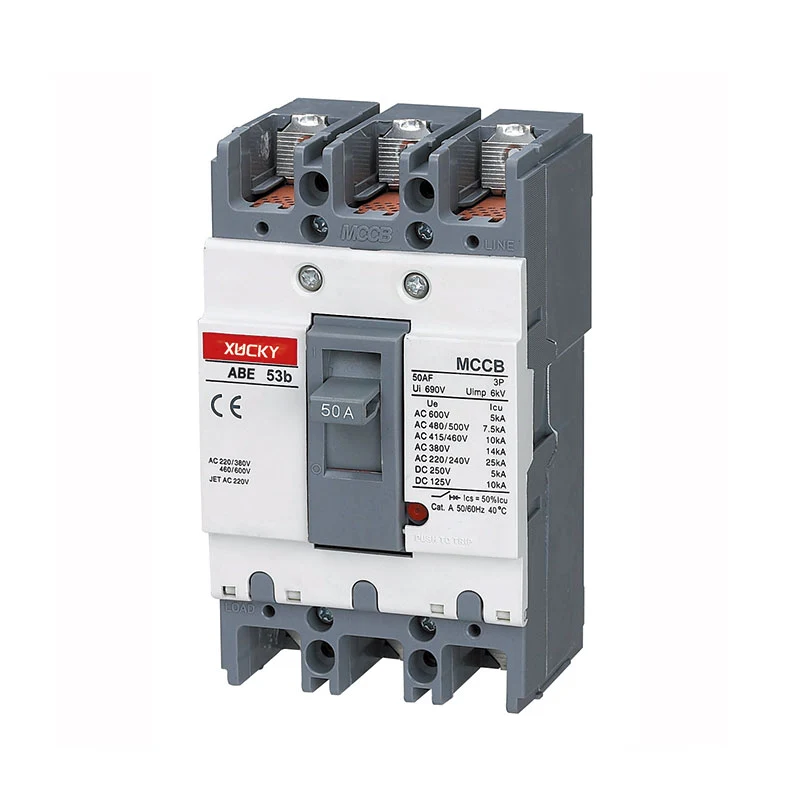

ABE53b |
3 |
10،15،20،30،40،50 |
5 |
2.5 |
10 |
7.5 |
5 |
5 |
2.5 |
2.5 |
|

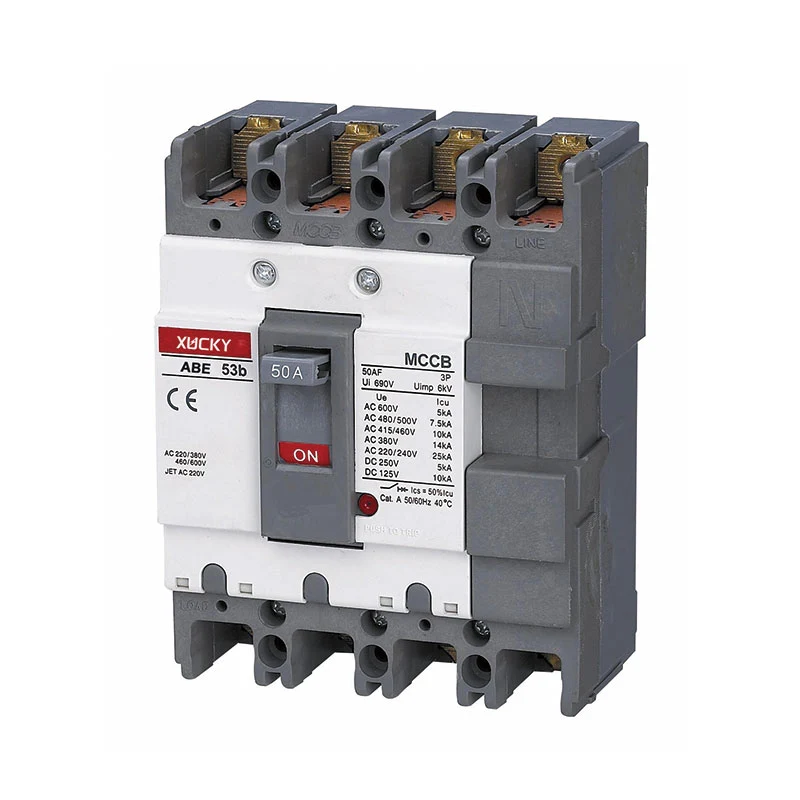

ABE54b |
4 |
10،15،20،30،40،50 |
5 |
2.5 |
10 |
7.5 |
5 |
5 |
2.5 |
2.5 |
|

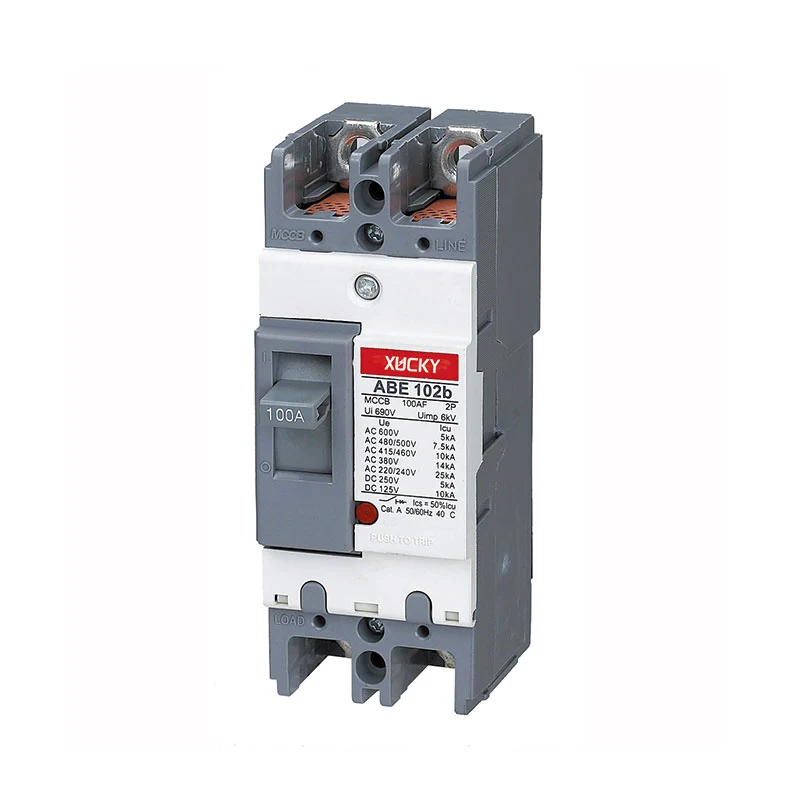

ABE102b |
2 |
10,15,20,30,40,50,60,75,100 |
10 |
5 |
25 |
14 |
10 |
10 |
7.5 |
5 |
|

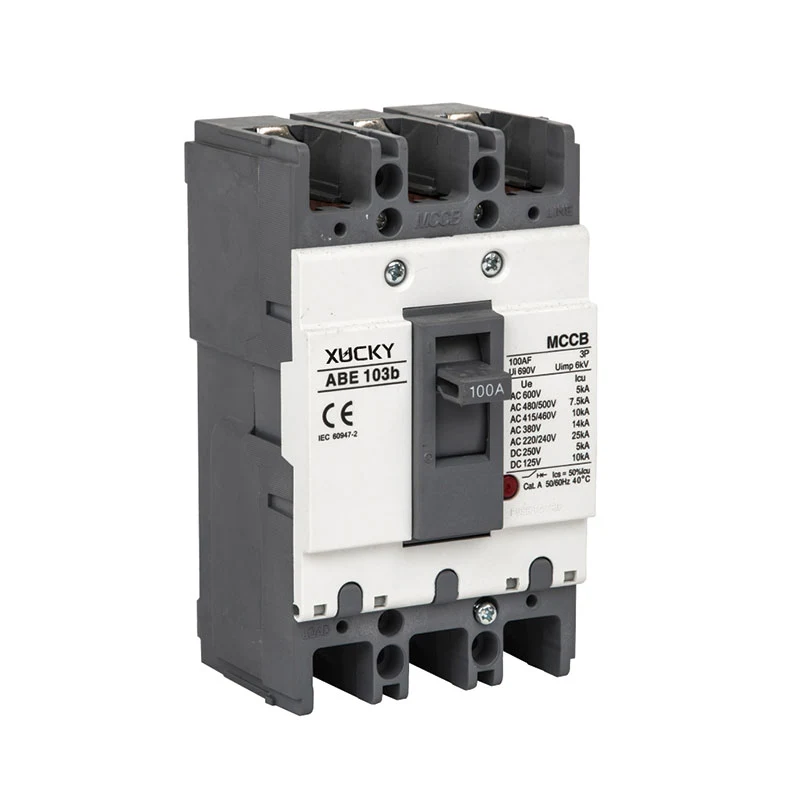

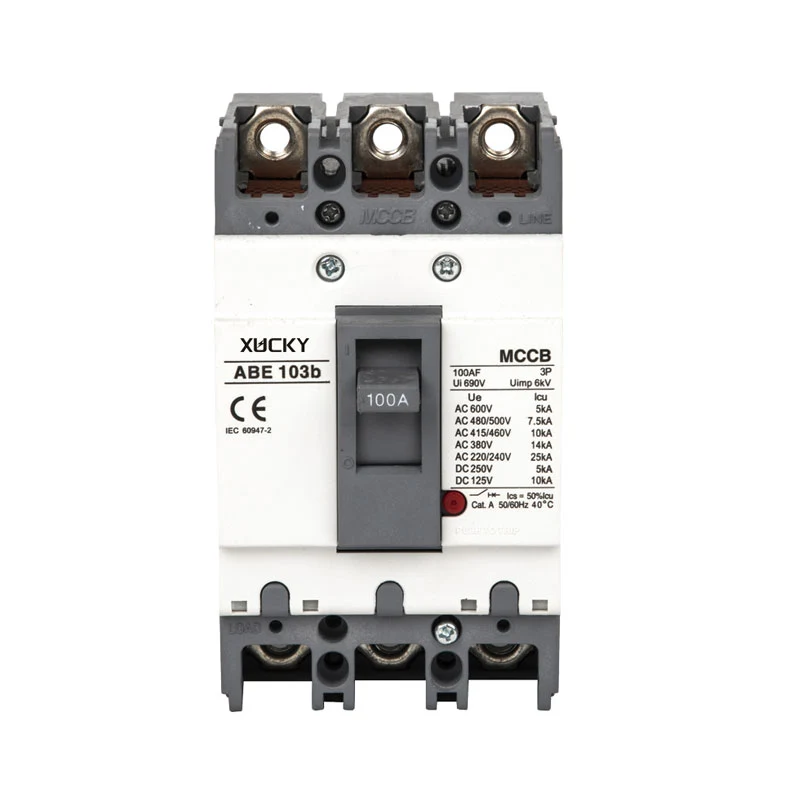

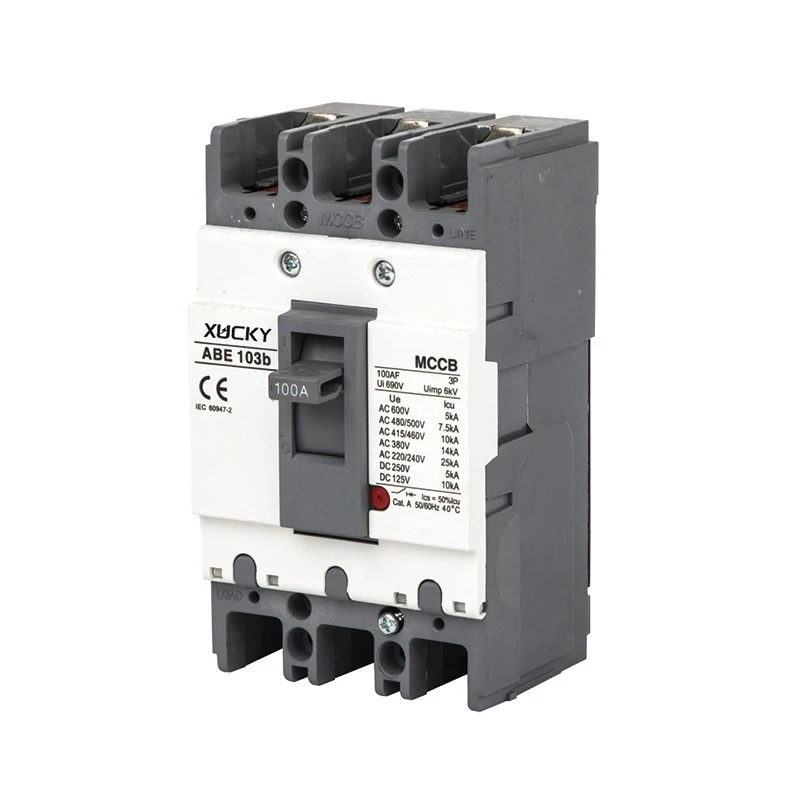

أبي103ب |
3 |
10,15,20,30,40,50,60,75,100 |
10 |
5 |
25 |
14 |
10 |
10 |
7.5 |
5 |
|
ABE104b |
4 |
10,15,20,30,40,50,60,75,100 |
10 |
5 |
25 |
14 |
10 |
10 |
7.5 |
5 |
|

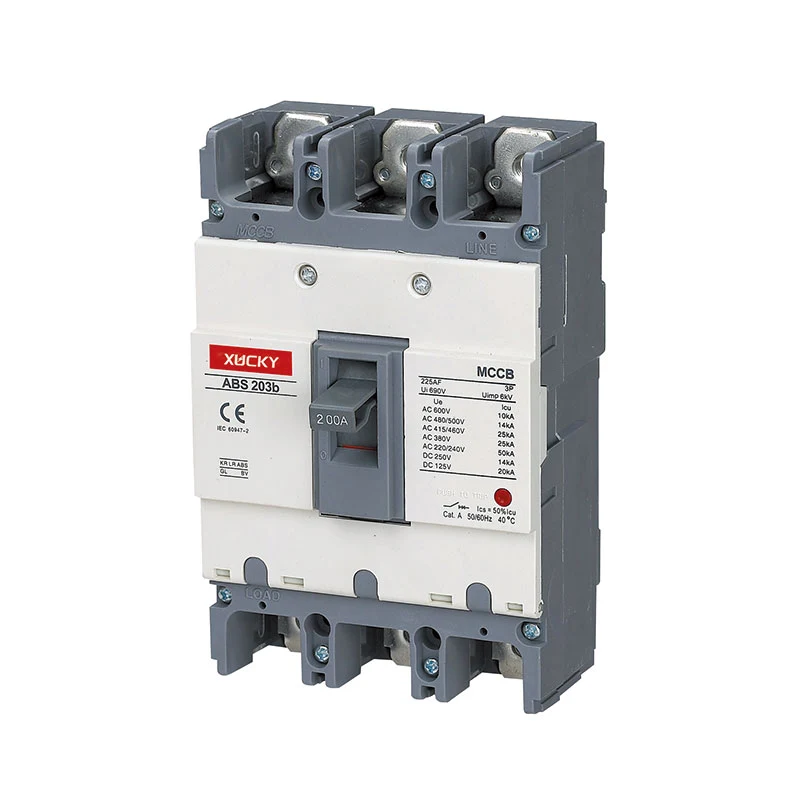

ABE203b |
3 |
100,125,150,175,200,225(250) |
15 |
10 |
35 |
18 |
18 |
18 |
10 |
7.5 |
|

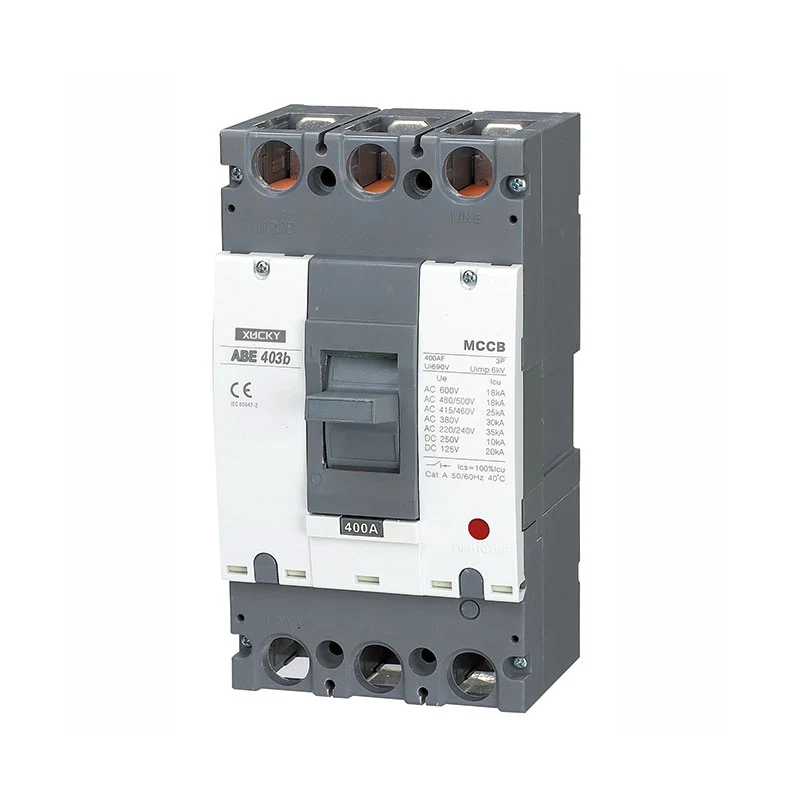

ABE403b |
3 |
250,300,350,400 |
20 |
10 |
35 |
30 |
25 |
25 |
18 |
18 |
قاطع الدائرة الكهربائية المصبوب، أو MCCB، هو جهاز أمان يستخدم لحماية الدائرة الكهربائية من الحمل الزائد أو الدوائر القصيرة. إنه يعمل عن طريق قطع مصدر الطاقة تلقائيًا عند ظهور خطأ أو حالة تيار زائد، وبالتالي منع أي ضرر للنظام الكهربائي. يمكن استخدام MCCBs في كل من أنظمة الجهد المنخفض والجهد العالي.
بالإضافة إلى توفير الحماية ضد الأخطاء، فإنها توفر أيضًا عزلًا للدائرة من أجل الصيانة. عادةً ما يتم تثبيت MCCBs في لوحة التوزيع وتوفر إشارة مرئية للسماح للمستخدمين بمعرفة وقت انقطاع التيار الكهربائي.
حالة صب:العلبة أو الإطار المصبوب هو الوسادة التي تحافظ على جميع أجزاء قاطع الدائرة في مكانها. إنه مصنوع بقوة من "البوليستر الزجاجي" أو "الراتنج المركب الحراري" الذي يعطي قوة كبيرة غير موصلة للكهرباء على الرغم من حجمه المضغوط.
المحطات:تعمل المحطات كموصلات بين الموصلات الخارجية والحالات المقولبة. وينبغي أن تكون متصلة بشكل صحيح لمنع إنتاج الحرارة غير عادي.
جهاز التشغيل:هذا هو المفتاح الذي يفتح ويغلق العلبة المصبوبة. ويربط مقبضها بين سحب الجهاز والدفع اليدوي.
غرفة القوس:يتمثل الدور الأساسي لطفاية القوس في كبح وتقسيم القوس الذي يمكن أن يؤدي إلى إتلاف قاطع الدائرة الكهربائية لديك. يؤدي الإجراء إلى إبادة التدفق الحالي في قاطع الدائرة. داخل غرفة القوس توجد جهات اتصال. دورهم هو إجراء وتعطيل الوظائف. من ناحية أخرى، يعمل Arc 'Runners كأقطاب كهربائية جديدة للقوس. من ناحية أخرى، تعمل مزالق القوس على ضغط القوس الموجود في منتصف عوازل الجدار الجانبي.
عند التطبيق، تم تصميم MCCBs للتعامل مع التيارات العالية، خاصة على المعدات باهظة الثمن. ستجد غالبًا استخدام MCCB بشكل شائع في المستويات الصناعية للآلات مثل ما يلي:
المحركات:تعمل MCCBs على حماية المحركات من خلال ضبط إعداداتها على تعديل تيار التدفق وإعطاء التأخير الذي قد تحتاجه. عند القيام بذلك بشكل صحيح، تتم حماية المحركات من الأحمال الزائدة دون تشغيل آلية التعثر.
آلات اللحام:تستخدم آلات اللحام تيارات عالية، والتي لا تستطيع قواطع الدائرة العادية التعامل معها. يمكن استخدام MCCB لحماية آلات اللحام عن طريق توصيل الآلة بقاطع الدائرة الكهربائية الخاص بها.
المولدات:من المعروف على نطاق واسع أن المولدات تنتج مستويات عالية من الأمبيرات وتحتاج إلى مجموعات توليد مكلفة. لحماية الدوائر المرتبطة والمولد من الأخطاء التي قد تحدث في النظام، يعد وجود MCCB أمرًا ضروريًا لأنه يمكنه التعامل مع تصنيفات التيار العالية وحماية المولدات الخاصة بك حسب الحاجة.
بنوك المكثفات:يعمل MCCB على تقليل التيارات، مما يؤدي بدوره إلى تصحيح "عامل الطاقة" في الأنظمة التجارية والصناعية.
● موثوقية عالية: تم تصميمه باستخدام تكنولوجيا متقدمة ومواد عالية الجودة لضمان الأداء المتسق وعمر الخدمة الطويل.
● سهولة التركيب والصيانة: تم تصميمه للتثبيت السريع والسهل مع ميزات سهلة الاستخدام لإجراء صيانة خالية من المتاعب.
● الامتثال للسلامة: يفي بمعايير السلامة الدولية، مما يضمن التشغيل الآمن والامتثال للمتطلبات التنظيمية.
● تعدد الاستخدامات: مناسب لمجموعة واسعة من التطبيقات بما في ذلك الآلات الصناعية والمباني التجارية والمنشآت السكنية.
● فعالة من حيث التكلفة: توفر أداءً فائقًا بسعر تنافسي، مما يوفر القيمة مقابل المال.
