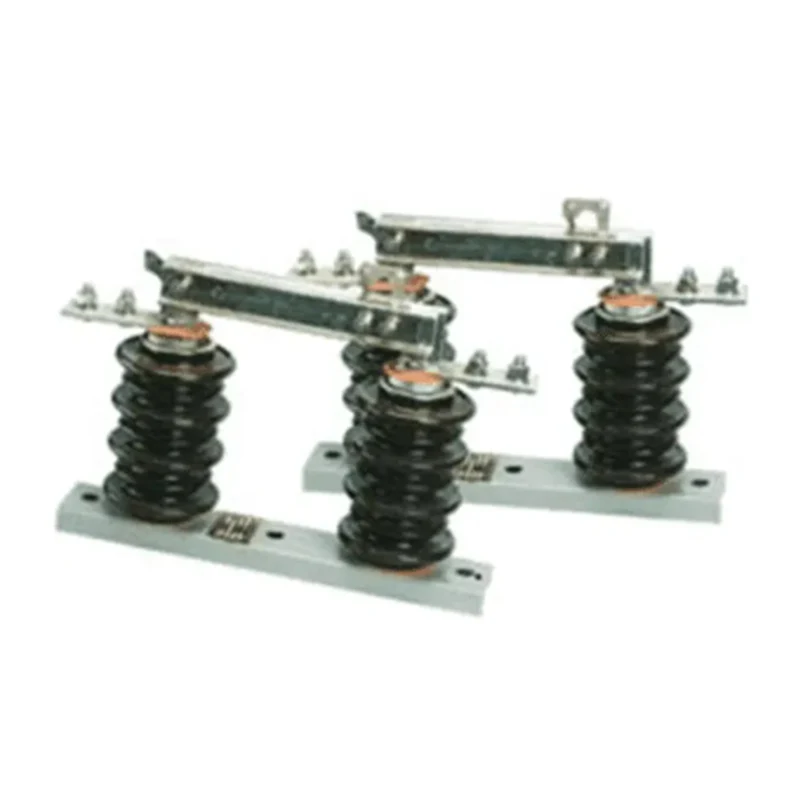

مفتاح فصل التيار المتردد عالي الجهد (AC) الخارجي GW9-24 هو هيكل ذو قطب واحد، والذي يستخدم لفتح أو إغلاق الدوائر تحت الجهد ولكن في حالة عدم التحميل في النظام الكهربائي الخارجي 24 كيلو فولت. إنه يحتوي على خطاف سحب ثابت وجهاز قفل ذاتي، وتشغيل مؤثر باستخدام عصا الخطاف العازلة. علاوة على ذلك، يمكن لمفتاح النوع المضاد للتلوث أن يحل بشكل فعال الوميض الناتج عن التلوث أثناء تشغيل مفتاح قطع الاتصال وذلك لتلبية متطلبات المستخدمين في المناطق الملوثة بشدة.
1. الارتفاع فوق مستوى سطح البحر: 1000～3000م؛
2. درجة الحرارة المحيطة: -25 ~+40 درجة مئوية؛
3. شدة الزلزال: ≥8 درجة؛
4. مناسبات بدون اهتزاز متكرر وشديد، بدون أمور من شأنها أن تؤثر بشكل سيء على عزل وتوصيل مفتاح الفصل، مثل الغاز والبخار والرواسب الكيميائية والضباب الملحي والغبار وغيرها من الأمور المتفجرة والتآكل؛ 5. مفتاح التبديل من النوع المضاد للتلوث مناسب للمناطق الملوثة بشدة ولكن بدون الأمور التي قد تؤدي إلى الحريق والانفجار.
|
يكتب |
تصنيف الجهد االكهربى (كيلو فولت) |
تصنيف حاضِر (أ) |
4s وقت قصير الصمود حاضِر (كا) |
تصنيف قمة الصمود حاضِر (كا) |
مستوى العزل المقدر |
|||
|
دفعة البرق تحمل الجهد |
بي.اف. الصمود الجهد (1 دقيقة) |
|||||||
|
مرحلة إلى الأرض، مرحلة إلى مرحلة (كيلو فولت) |
عير يفتح اتصال (كيلو فولت) |
مرحلة الى الارض (كيلو فولت) |
عزل مسافة (كيلو فولت) |
|||||
|
GW9-24/400 |
24 |
400 |
12.5 |
31.5 |
125 |
145 |
50 (جاف) |
50 (جاف) |
|
GW9-24W/400 |
||||||||
|
GW9-24/630 |
630 |
20 |
50 |
|||||
|
GW9-24W/630 |
||||||||
|
GW9-24/1000 |
1000 |
25، 31.5 |
63، 80 |
|||||
|
GW9-24/1250 |
1250 |
|||||||
|
GW9-24/1600 |
1600 |
31.5 |
80 |
|||||
1. الذراع 2. زاوية فولاذية 3. مسمار سداسي 4. الجسم الرئيسي للمفتاح الشكل 3 رسم التثبيت الخارجي GW4-24
