فاصل خارجي GW4-40.5kv

إن جهاز الفصل الخارجي GW4-40.5kv (مفتاح عزل الجهد العالي) عبارة عن معدات تبديل الجهد العالي الخارجية AC 50HZ ثلاثية الطور، للدائرة المفتوحة أو المغلقة عندما يكون الجهد العالي بجهد وبدون تحميل، ومناسب لمفتاح عزل الخط الخارجي للمحطة الفرعية.

المعايير الفنية التالية لهذا النوع من المنتجات:

GB1985 - 89 "مفتاح عزل الجهد العالي AC ومفتاح التأريض"

GB/T11022 - 1999 المتطلبات الفنية المشتركة لمعايير المفاتيح الكهربائية ومعدات التحكم ذات الجهد العالي

IEC129 (1984) "قاطع التيار المتردد الخارجي ومفتاح التأريض"

نموذج ومعنى جهاز الفصل الخارجي GW4-40.5kv

علامات الميزة: مفتاح D-ground، نوع المفتاح I II-ground، منتج محسن G

علامات الاشتقاق الخاصة: W—مقاوم للبقع، GY—نوع الهضبة، H—نوع عالي البرودة، TA—نوع الحرارة الجافة، TH—نوع الحرارة الرطبة

ظروف التشغيل العادية وظروف التثبيت

أ. الارتفاع: النوع العادي ≥1000m، نوع الهضبة ≥4000m.

ب. تغطية سمك الماء <10 مم

ج. ضغط الرياح ≥ 700 باسكال.

د. شدة الزلزالية أقل من 8 درجات.

ه. درجة حرارة الهواء المحيط: الحد الأعلى +40 درجة مئوية، الحد الأدنى -30 درجة مئوية.

ز. لا توجد مواد قابلة للاشتعال أو خطر الانفجار أو التآكل الكيميائي أو الاهتزاز الشديد في موقع التركيب.

المعلمة الفنية للفاصل الخارجي GW4-40.5kv

الهيكل الرئيسي

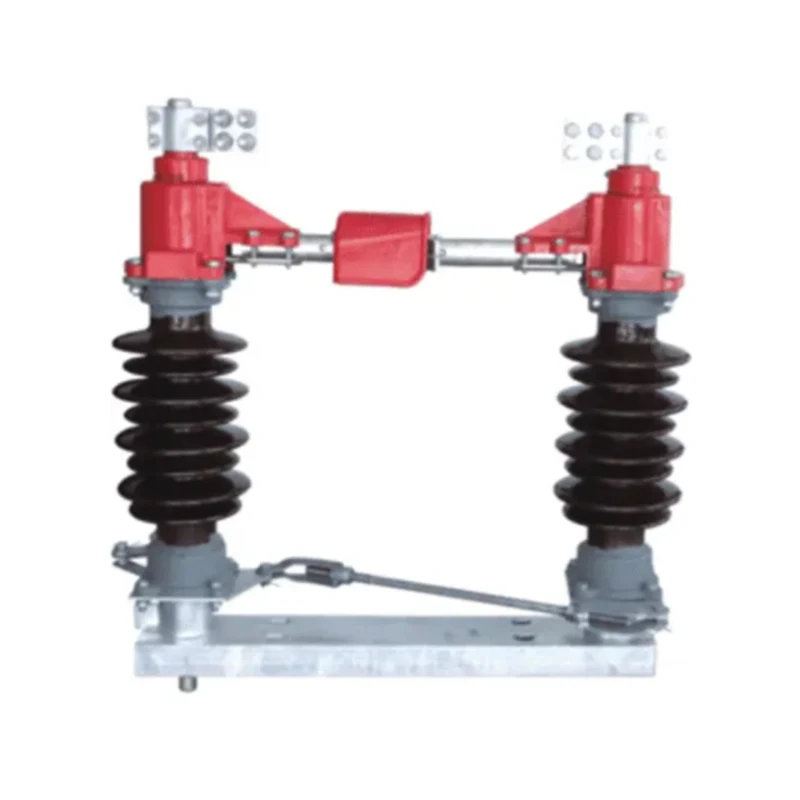

إن أداة الفصل الخارجية عبارة عن هيكل دوار أفقي ذو عمود واحد وعمود مزدوج. يمكن استخدام الأعمدة الثلاثة في مجموعات، أو يمكن استخدام القطب الواحد للاستخدام. يتكون مفتاح العزل من هيكل، ومقعد محمل، وعازل عمود، ودائرة موصلة رئيسية، وقضيب توصيل ميكانيكي. يتم توصيل المفصل ثلاثي الأقطاب، وقضيب سحب الوصلة، ووصلة الأنبوب، ودبوس العمود، والأنبوب الفولاذي (المستخدم الذاتي)، وآلية التشغيل اليدوية (المشار إليها فيما بعد بآلية التشغيل) في مجموعات.

يمكن تركيب مفتاح التأريض على أحد طرفي أو طرفي المعزل. يتم التحكم في مفتاح التأريض عند طرفي مفتاح العزل عن طريق تشابك آلية التشغيل اليدوية، بحيث يتم تشغيل مفتاح العزل ومفتاح التأريض بترتيب المفتاح الرئيسي - أرضي - إلى - أرضي - بشكل رئيسي.

1. الإطار السفلي مصنوع من الفولاذ المدرفل على الساخن GB9787-88. يتم تثبيت مقعد المحمل على طرفي الهيكل، ويتم تثبيت محامل أسطوانية مدببة لضمان مرونة مجموعة العمود.

2. العوازل العمودية: هناك ثلاثة أنواع من النوع الشائع، النوع المضاد للتلوث والنوع الهضبي. يلبي أدائها GB8287.1 "الحالة الفنية لعازل البورسلين ذو عمود الضغط العالي"، GB8287.2 - 87 "حجم وخصائص عازل الزجاجة ذو عمود الضغط العالي". يتوافق النوع المضاد للقاذورات أيضًا مع GB127744 - 91 "العازل الخارجي من نوع القضيب المقاوم للبقع". تم تجهيز كل مفتاح عزل عمود بعوازل عمودين، ويتم تركيب عازل العمود على مجموعة العمود، ويتم تثبيت الطرف العلوي بدائرة رئيسية موصلة.

3. تتكون الدائرة الرئيسية للتوصيل من كتلة الاتصال وتجميع جهات الاتصال اليسرى واليمنى. هيكل 630A و3150A هو نفسه في الأساس، فقط عدد المقطع العرضي للأنبوب الموصل، وطلاء السطح، وعدد أصابع التلامس والفرق بين الموصلات الناعمة. تم تجهيز كتلة الأسلاك بقضيب توجيه وموصل مرن. إنها تتمتع بمقاومة أقل وموصلية كهربائية أفضل من طريقة الاتصال المتداول التقليدية، كما هو موضح في الشكل 3. يظهر الشكل 4 إنشاء مجموعة الاتصال اليمنى واليسرى وحالة الاتصال بعد الإغلاق.

4. المفتاح الأرضي: يتم تثبيت مفتاح التأريض في نهاية الإطار السفلي المعزل، ويتم تثبيت الاتصال الثابت لمفتاح التأريض على الأنبوب الموصل لدائرة التوصيل الرئيسية.

5. قضيب التوصيل الميكانيكي: يتم تشغيل مفتاح العزل بواسطة آلية التشغيل عن طريق آلية التشغيل المثبتة في منتصف الإطار السفلي، ومن خلال قضيب المغزل لدفع العازل الأيسر الذي يعمل باللمس لتدوير 90 درجة. يقوم قضيب سحب الوصلة بتشغيل مفتاح الفصل ذو الثلاثة أقطاب للتشغيل وإيقاف التشغيل. يتم تشغيل المفتاح الأرضي بواسطة عمود القيادة لقيادة سكين الأرض، ويتم تدوير سكين الأرض لأعلى (لأسفل) لزاوية معينة لإكمال الإغلاق (السد). يتم توصيل عمود كل قطب من المفتاح الأرضي ثلاثي الأقطاب بواسطة أنبوب فولاذي 32 * 3 لتحقيق ربط ثلاثي الأقطاب. يتم توصيل فاصل ثلاثي الأقطاب مع وصلة أنابيب فولاذية 25 * 2.5 لتحقيق وصلة ثلاثية الأقطاب. مفتاح الفصل ثلاثي الأقطاب متصل بأنبوب فولاذي 25 * 2.5 لتحقيق وصلة ثلاثية الأقطاب. مفتاح العزل متصل بآلية التشغيل بقطر 42*3 أنبوب فولاذي، ويتم توفير مستخدم الأنبوب الفولاذي بنفسه.

6. آلية التشغيل: مفتاح العزل مجهز بآلية التشغيل اليدوية CS17 عند مغادرة المصنع. تتكون الآلية من قاعدة ولوحة متشابكة ومقبض ومفتاح مساعد. يحتوي المفتاح المساعد على 4 أقطاب و8 أقطاب بمواصفاتين، وزوجين و4 أزواج من جهات الاتصال المفتوحة عادة والمغلقة بشكل طبيعي على التوالي. استخدام الإشارات المتشابكة ونقلها. بعد تثبيت المشغل الكهرومغناطيسي مع آلية التشغيل اليدوية، يمكن لمفتاح العزل زيادة وظيفة القفل الكهربائي. يتم تسعير القفل الكهرومغناطيسي وملحقات التثبيت الخاصة به بشكل منفصل وتوفيرها وتثبيتها من قبل المستخدمين أنفسهم.

التثبيت والتصحيح

1. فحص ما قبل التثبيت

أ. تحقق مما إذا كان عدد مفاتيح العزل والأجزاء والملحقات يتماشى مع قائمة التعبئة.

ب. تتوافق بيانات لوحة اسم المنتج مع الطلب.

ج. ما إذا كان المنتج تالفًا، وما إذا كان عازل العمود به شقوق.

د. ما إذا كان دوران كل جزء دوار مرن أم لا.

ه. ما إذا كانت آلية التشغيل مرنة، وما إذا كان موضع الإغلاق والفتح صحيحًا، وما إذا كان المفتاح المساعد طبيعيًا.

2. لا يمكن تركيب أداة الفصل الخارجية إلا بشكل أفقي. ضع أداة الفصل الخارجية على دعامة التثبيت على نفس الارتفاع الأفقي أولاً، ثم قم بتصحيح المسافة بين القطبين لجعل الهيكل موازيًا لبعضهما البعض. قم بتصحيح المحور الأساسي للعازل الخارجي المكون من ثلاثة أقطاب، والتبديل الأرضي لخط المحور الخاص بالعمود، وقم بتوصيل المفتاح بعد تثبيت أداة الفصل الخارجية.

3. عند إغلاق مفتاح العزل، يجب أن تكون جهات الاتصال اليسرى واليمنى على نفس الخط الأفقي، ويجب أن يتم إزاحة الجوانب العلوية والسفلية بمقدار <5 مم، ويجب أن تتمركز مواضع الاتصال الخاصة بمجموعة الاتصال اليسرى واليمنى في الخط الأوسط للاثنين عوازل العمود، ويجب أن تكون جهة الاتصال اليمنى مدمجة في الجهة اليسرى. تكون جهات الاتصال الموجودة على جانب التلامس على اتصال مع بعضها البعض، وتكون الفجوة بين جهة الاتصال على جانب الاتصال الأيسر ولوحة تحديد المواقع أقل من 2 مم. عند الضرورة، يمكن تعديل طول قضيب السحب أحادي القطب؛ ويسمح بزيادة أو تقليل فاصل الضبط في أعلى وأسفل عازل العمود، ولكن سمك كل وسادة أقل من 3 مم.

4. اضبط طول قضيب الربط، بحيث يكون خطأ إغلاق مفتاح العزل ثلاثي الطور أقل من 5 مم. ثم قم بضبط طول قضيب سحب العمود الرئيسي وقضيب سحب الوصلة على التوالي، بحيث تكون زاوية فتح مفتاح العزل بعد الفتح 90 درجة.

5. اضبط زاوية ذراع مفتاح التأريض والطول الفعال لقضيب التوصيل بحيث يتزامن مفتاح التأريض مع آلية التشغيل عند الفتح والإغلاق. يكون مفتاح التأريض أفقيًا عندما يكون في وضع الفتح.

6. موضع تركيب آلية التشغيل اليدوي موضح في الشكل 1 والشكل 2. بعد تجميع الآلية واللوحة، أدخل الدبوس المخروطي A10×50 واربط المسمارين M10. مفتاح عزل التأريض المزدوج، من أسفل الهيكل لتشغيل محور العمود إلى خط عمودي لأسفل، تأريض فردي وغير تأريض من الطرف السفلي لمجموعة عازل العمود إلى الخط العمودي، بحيث يتزامن مع مركز التشغيل عمود الآلية، ومن ثم يتم تثبيت الآلية وتثبيتها. يقوم فاصل التأريض الخارجي المزدوج بتعيين العمود على عمود التشغيل. يقوم مفتاح العزل التأريض وغير التأريض الفردي بتعيين العمود على عمود التشغيل ومجموعة العمود، ويقيس الحجم الفعال، ويجهز أنبوب فولاذي غير ملحوم φ42×3. يتم لحام طرفي الأنبوب الفولاذي على التوالي بالجلبة ومجموعة اللوحة.

7. إزالة الأوساخ من الأجزاء الدوارة والوصلات الكهربائية للآلات وإعادة حقن الشحوم.

8. يجب أن يتوافق قياس قيمة مقاومة الدائرة الرئيسية للفاصل مع اللوائح الواردة في الجدول.

9. التشغيل اليدوي 3 ~ 5 مرات، التشغيل المستقر، موضع الفتح والإغلاق للفاصل الخارجي ومفتاح التأريض صحيح، اتصال جيد.

10. بعد التثبيت، يمكن تشغيله بعد التأكد من الفحص أنه يلبي المتطلبات.
