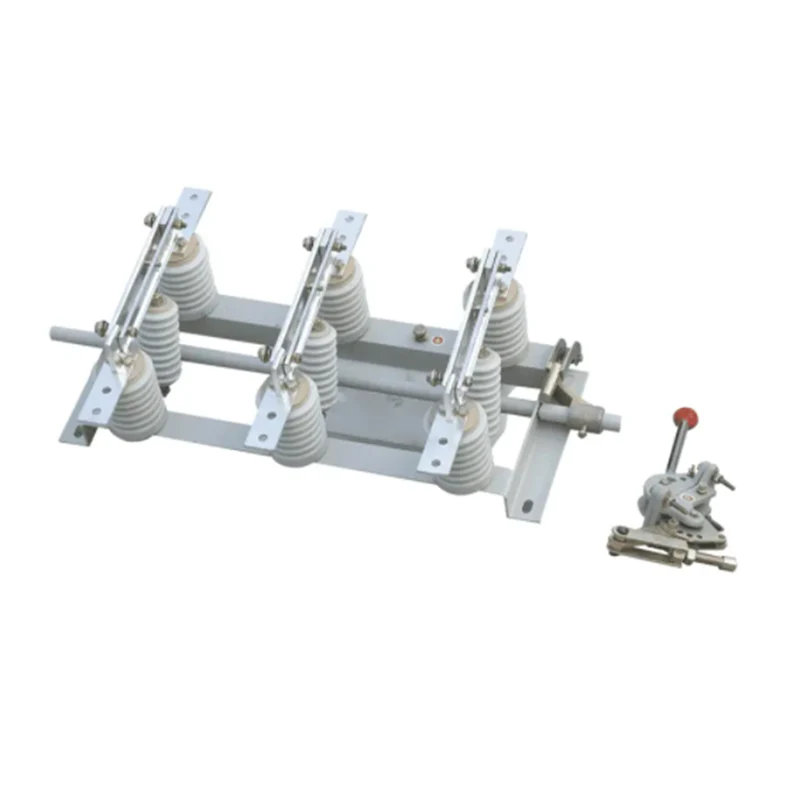

GN19-12 مفتاح عزل الجهد العالي الداخلي

مفتاح عزل الجهد العالي الداخلي GN19-12 (المعروف أيضًا باسم فتيل تسرب التيار المتردد عالي الجهد الداخلي) هو جهاز داخلي بجهد مقدر 12 كيلو فولت، ثلاثي الطور تيار متردد 60 هرتز، يستخدم لكسر الدائرة وعملها في حالة عدم التحميل ولكن مع الجهد الكهربي.

النموذج والمعنى

ظروف العمل العادية وظروف التثبيت

الحد الأعلى لدرجة الحرارة المحيطة هو +40 درجة مئوية، والحد الأدنى هو -10 درجة مئوية، ملاحظة: التخزين والنقل عند -25 درجة مئوية.

الارتفاع لا يتجاوز 1000 متر

الرطوبة النسبية: المتوسط ​​اليومي ≥95%، المتوسط ​​الشهري ≥90%.

ضغط البخار: القيمة المتوسطة اليومية لا تزيد عن 2.2x10-3Mpa، والقيمة المتوسطة الشهرية لا تزيد عن 1.8*10-3Mpa

لا ينبغي أن يتلوث الهواء المحيط بالغازات أو البخار المسببة للتآكل أو القابلة للاشتعال.

مفتاح عزل الجهد العالي الداخلي يجب أن تكون المناسبات المطبقة خالية من الاهتزازات الشديدة.

ملحوظة: إذا لم يكن مطابقًا للشروط المذكورة أعلاه، فيرجى استشارة الشركة المصنعة.

المعلمة الفنية

الهيكل ومبدأ العمل

يتم تثبيت الأجزاء الموصلة لكل مرحلة من مفتاح عزل الجهد العالي الداخلي GN19-12 على القاعدة بواسطة عوازل عمودين (بالنسبة إلى GN19-12C فهو عازل عمود وعازل غلاف من البورسلين). تركيب متوازي ثلاثي الطور، الجزء الموصل يتكون من سكين التلامس، جهة الاتصال الثابتة ومقعد الاتصال (أو قضيب التوصيل). يتم توصيل كل سكين اتصال مع عازل قضيب السحب، ويتم توصيل عازل قضيب السحب مع المغزل المثبت على القاعدة. يتم توصيل المغزل عن طريق المقبض بقضيب التوصيل (نفس المستخدم) ونوع CS6-1 بآلية الحركة. تتكون سكينة التلامس من لوحتين نحاسيتين على شكل فتحة. فهو لا يزيد فقط من مساحة تبديد الحرارة لسكين اللمس، بل يحسن أيضًا القوة الميكانيكية للقاطع، ويحسن الاستقرار الديناميكي للمفتاح. يتم تثبيت أحد طرفي سكين التلامس على مقعد التلامس (أو القضيب الموصل) من خلال البراغي. يتم توصيل الطرف الآخر بنظام الاتصال الثابت، ويتم الحفاظ على ضغط الاتصال لسكين الاتصال بواسطة الزنبركات في كلا الطرفين. تم تركيب GN19-12/1000 و1250 بألواح مقفلة مغناطيسيًا، والغرض من إضافة لوحة قفل مغناطيسية هو تعزيز الجاذبية بين الأخاديد عندما يمر تيار دارة قصيرة كبير. وهذا يعني أن ضغط الاتصال عند نقطة الاتصال يزداد، وبالتالي تحسين الاستقرار الحراري الديناميكي للمفتاح. يتميز المعزل GN19-10/400A وGN19-12/630 بتيار منخفض، لذلك ليست هناك حاجة لإضافة لوحة قفل مغناطيسية.

مجموعة القاعدة: تتكون من القاعدة والعمود الرئيسي والمحدد وحلقة السدادة والمكونات الأخرى. يتم استخدام المحدد بشكل أساسي لضمان وصول سكين الاتصال الموصل إلى الموضع النهائي المطلوب عند الإغلاق والفتح

التثبيت والتكيف

إعداد ما قبل التثبيت

1. افتح صندوق التعبئة وتحقق مما إذا كانت قطع غيار المنتج والمستندات الفنية المصاحبة كاملة وفقًا لقائمة التعبئة. تحقق مما إذا كان المنتج تالفًا أثناء النقل والتخزين.

2. القضاء على الغبار والأوساخ داخل المنتج. امسح عازل البورسلين والسطح الأرضي للهيكل بعناية.

3. تطبيق الفازلين الصناعي على جميع أجزاء الاحتكاك الميكانيكي.

4. يمكن تركيب مفتاح عزل الجهد العالي الداخلي والآلية اليدوية عموديًا أو أفقيًا في خزانة الفتح أو على الحائط. راجع العديد من الرسوم التوضيحية النموذجية للتثبيت 7، 8، 9، 10.

5. يبلغ ارتفاع تركيب مفتاح العزل عمومًا 2.6 إلى 6 أمتار (من عمود التبديل إلى الأرض). المسافة من نقطة ارتكاز المقبض إلى الأرض هي 1 ~ 1.3 متر.

يجب أن تتطابق زاوية دوران الآلية اليدوية بعد التثبيت مع زاوية دوران المغزل عندما يكون مفتاح العزل GN19-12 قيد التشغيل/الإيقاف. تتم عملية التعديل بالطرق التالية:

5 أ. يتكون قضيب التوصيل الذي يربط مفتاح عزل الجهد العالي الداخلي والآلية اليدوية من قطعة التوصيل وأنبوب غاز 3/4 (مزود من قبل المستخدم). يتم توصيل طرفي القضيب بقطعة التوصيل، ويمكن لأحد طرفي قطعة التوصيل ضبط طول قضيب التوصيل من خلال البراغي، ويتم تحديد طول الأنبوب من خلال موضع الآلية اليدوية ومفتاح العزل. إذا لم يكن ذراع الآلية اليدوية في نفس مستوى الذراع الموجود على العمود الرئيسي لمفتاح العزل، فيمكن ثني قضيب التوصيل بحيث يمكن توصيل المفتاح والآلية بشكل صحيح، ويمكن أن يكون طول البرغي يمكن تعديلها أيضًا.

5ب. حدد الزاوية الأولية للعمود الرئيسي لمفتاح عزل الجهد العالي الداخلي وفقًا لمتطلبات الضبط. ثم قم بالحفر في دبوس تحديد المواقع وقم بتثبيت ذراع الكرنك.

5 ج. يتوافق الموضع من فتح الآلية اليدوية إلى إغلاقها مع موضع البداية والنهاية لمفتاح إيقاف عزل الجهد العالي الداخلي، والذي يمكن ضبطه من خلال فتحات توصيل مختلفة في لوحة القطاع في الآلية اليدوية.

6. 3 ~ 6 عمليات بعد ضبط مفتاح العزل، لا يُسمح بالتعثر أو غيرها من الظواهر غير الطبيعية التي تعيق تشغيله.

7. عندما يكون مقبض الآلية اليدوية لأعلى أثناء التشغيل، يجب أن يكون مفتاح عزل الجهد العالي الداخلي في وضع الإغلاق ويجب أن يكون في وضع الفتح عندما يكون المقبض لأسفل. في وضع الفتح والإغلاق، يجب أن يقوم دبوس تحديد الموقع الخاص بالآلية بقفل المقبض بشكل موثوق لتجنب سوء التشغيل.

8. بعد إيقاف تشغيل مفتاح عزل الجهد العالي الداخلي، يجب ألا تقل المسافة الأقصر بين نفس قاطع القطب عن 150 مم.

9. عندما لا يفي إجراء المفتاح المساعد بالمتطلبات، يمكن تعديل موضع الثقب في ذراع الوصلة بحيث يمكن إغلاق جهة اتصال المفتاح المساعد بدقة. حتى لو وصلت الآلية اليدوية إلى وضع الفتح، يجب أن يكون اتصال الفتح العادي للمفتاح المساعد في وضع الإغلاق.

10. يشير المفتاح المساعد إلى أن إشارة الفتح والإغلاق لمفتاح عزل الجهد العالي الداخلي يجب أن تعطى بعد مرور السكين بنسبة 75% من شوطه الكامل. يجب إعطاء الإشارة التي تشير إلى إغلاق مفتاح العزل بعد ملامسة سكين المعزل لجهة الاتصال.

11. يجب أن يكون التلامس الأرضي جيدًا وأن لا تزيد مقاومة الحلقة الأرضية عن 3 أوم.

12. يجب أن يكون الاتصال بين المحطة وقضيب التوصيل جيدًا وموثوقًا. تجنب تعريض مفتاح عزل الجهد العالي الداخلي لقوى ميكانيكية من الحافلة.

13. يجب ألا يقل عمق إدخال البراغي التي تثبت المفتاح على الحائط عما يلي: جدار من الطوب: 90 مم، الأسمنت: 76 مم

14. يجب أن يكون الاتصال بين شفرة التلامس والاتصال الثابت جيدًا. يجب أن يصل الضغط الإيجابي لنابض الضغط على سطح التلامس إلى القيم التالية:

الاستخدام والصيانة

يجب صيانة مفتاح عزل الجهد العالي الداخلي عند انقطاع الدائرة ومصدر الطاقة، أي عدم تشغيلهما.

بعد فتح مفتاح عزل الجهد العالي الداخلي، يجب إدخال دبوس العمود المتصل بالآلية في الفتحة الموجودة على الإطار لقفل دبوس الدبوس لضمان السلامة المطلقة.

أثناء الفحص، تحقق بالتفصيل مما إذا كانت جزيئات العزل تالفة وتحقق مما إذا كان الاتصال جيدًا.

إصلاح نقاط الاتصال المحروقة، وإزالة الأوساخ، وخاصة أجزاء الاتصال الموصلة والأسطح العازلة. بعد الفحص، ضعي الفازلين الصناعي على الأسطح الملامسة.

تحقق مما إذا كان التثبيت ثابتًا وتحقق مما إذا كان التأريض جيدًا. (لا يسمح للمسمار الأرضي بالارتخاء ويوجد صدأ عند نقطة الاتصال.)

من الضروري استبدال جهة الاتصال وسكين التلامس بأضرار جسيمة والتشوه المتبقي لزنبرك الضغط قبل أن يمكن استخدامها.

بعد الانتهاء من جميع أعمال الصيانة والتركيب، يجب إجراء العديد من اختبارات الفتح والإغلاق. إذا لم يكن الأمر مناسبًا، فيجب إعادة ضبطه حتى يصبح طبيعيًا قبل أن يتم تشغيله.

قم بتدوير جزء الاحتكاك في الآلية وقم بتغليفه بالفازلين الصناعي.

أبعاد المخطط التفصيلي والتثبيت

GN19-12(c)وحدة تبديل عزل الجهد العالي الداخلي ذات الجهد العالي: مم
