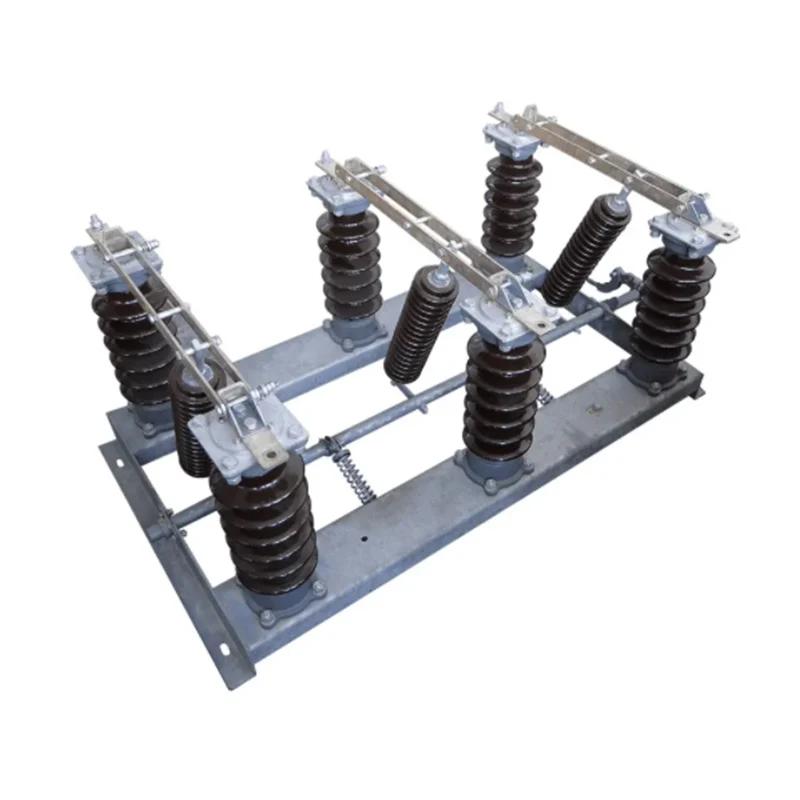

GW-12 مفتاح فصل التيار المتردد عالي الجهد في الهواء الطلق

الصين XUCKY Electric تخصيص GW-12 مفتاح قطع التيار المتردد عالي الجهد (AC HV) يستخدم في نظام الطاقة الكهربائية بتردد مقدر 50 هرتز، جهد مقدر 12 كيلو فولت، مخصص بشكل أساسي لصنع أو كسر الدائرة تحت خط إمداد الجهد في توزيع الجهد العالي الخارجي معدات النظام. يمكن لمفتاح الفصل من النوع المضاد للتلوث أن يحل بشكل فعال وميض القذارة أثناء التشغيل وذلك لتلبية متطلبات المستخدمين في المناطق شديدة التلوث.

إرسال استفسار

وصف المنتج

الخطوط العريضة

يتم استخدام مفتاح قطع التيار المتردد عالي الجهد GW-12 (مفتاح قطع الاتصال باختصار أدناه) في نظام الطاقة الكهربائية بتردد مقدر 50 هرتز، والجهد المقدر 12 كيلو فولت، وهو مخصص بشكل أساسي لصنع أو كسر الدائرة تحت خط إمداد الجهد الكهربائي في معدات نظام توزيع الجهد العالي الخارجي. يمكن لمفتاح الفصل من النوع المضاد للتلوث أن يحل بشكل فعال وميض القذارة أثناء التشغيل وذلك لتلبية متطلبات المستخدمين في المناطق شديدة التلوث.

الظروف البيئية

♦ الارتفاع: ≥1000m (فوق مستوى سطح البحر)؛

♦ درجة الحرارة المحيطة: -30°C~+50°C;

♦ ضغط الرياح ≥ 700 باسكال (يساوي السرعة 35 م/ث)؛

♦ درجة الهواء الملوث: IV;

♦ شدة الزلزال: لا تتجاوز الدرجة 8؛

♦ سمك تغطية الجليد ≥10mm؛

♦ لا يوجد حريق أو خطر متفجر أو تلوث شديد أو تآكل كيميائي، فضلاً عن عدم وجود اهتزازات خطيرة

المعلمات الفنية الرئيسية لمفتاح فصل الجهد العالي للتيار المتردد الخارجي GW-12

لا.	غرض		وحدة	قيمة
1	الجهد المقنن		كيلو فولت	12
2	التصنيف الحالي		A	630
3	التردد المقدر		هرتز	50
4	تصنيف الصمود الحالي (قيمة الذروة)		كا	50، 63
5	تصنيف وقت قصير تحمل التيار		كا	20، 25
6	المدة المقدرة لوقت قصير تتحمل التيار		S	4
7	مقاومة الدائرة الرئيسية		مΩ	110
8	1 دقيقة تردد الطاقة تحمل الجهد (RMS) مرحلة إلى مرحلة، مرحلة إلى الأرض/ عبر جهات الاتصال المفتوحة	جاف	كيلو فولت	42/48
9		مبتل	كيلو فولت	34
10	دفعة الإضاءة تحمل الجهد (الذروة) مرحلة إلى مرحلة، مرحلة إلى الأرض/ عبر جهات الاتصال المفتوحة		كيلو فولت	75/85
11	الحياة الميكانيكية		مرات	2000
