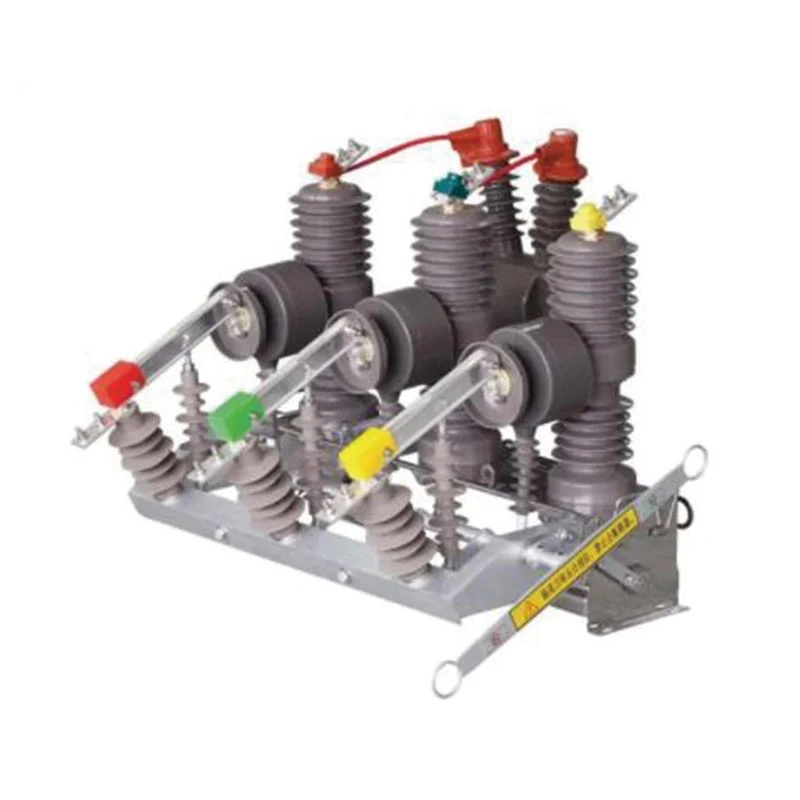

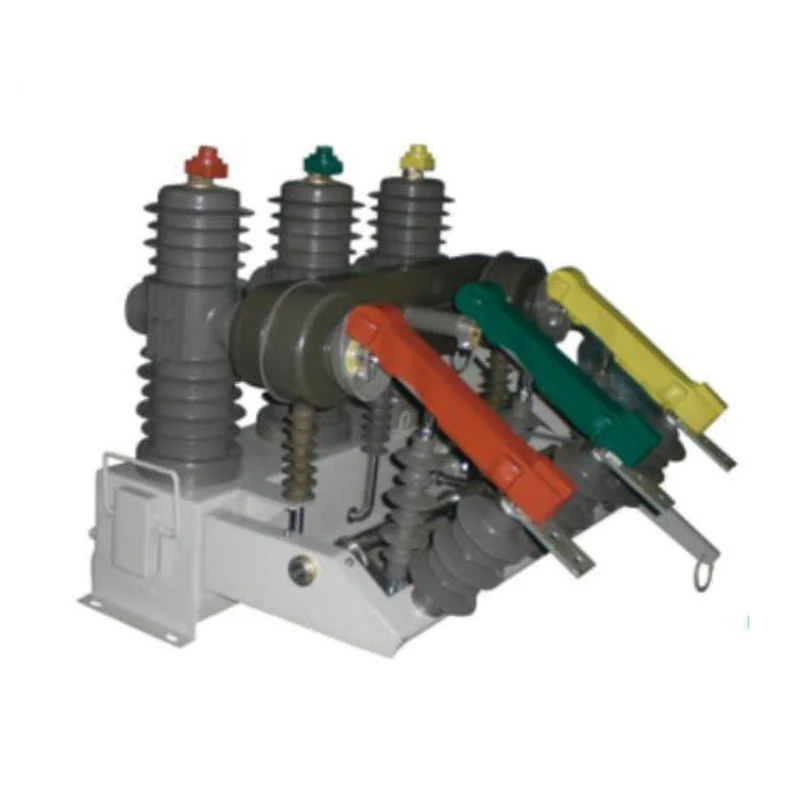

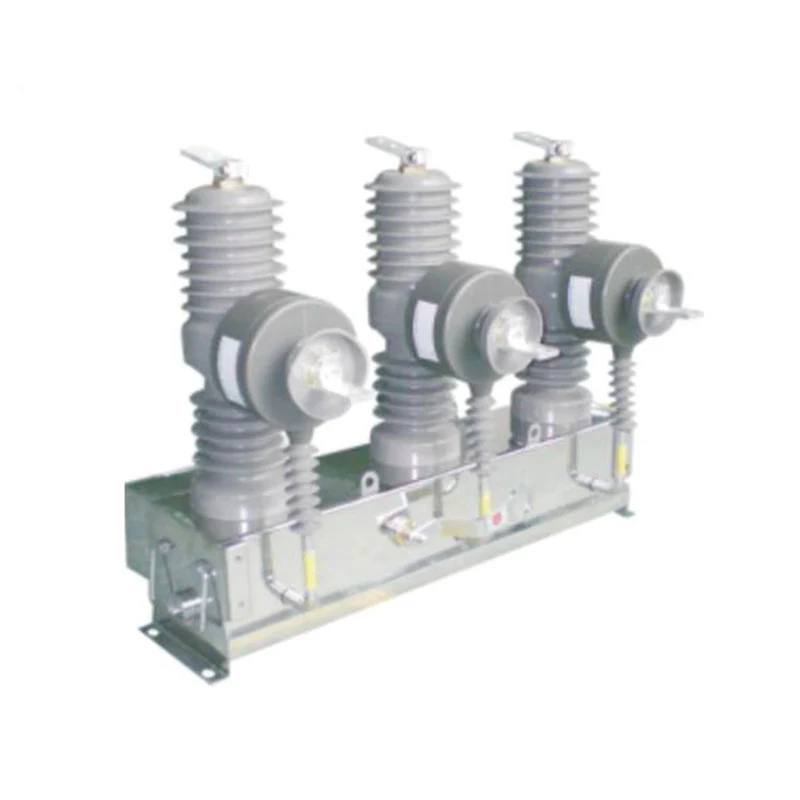

ZW32-12 قواطع دوائر فراغية خارجية

قاطع الدائرة الفراغية الخارجي ZW32-12 (المشار إليه فيما يلي باسم "قاطع الدائرة الفراغية") عبارة عن معدات تبديل الجهد العالي الخارجية AC 50 هرتز ثلاثية الطور، تستخدم بشكل رئيسي في نظام التوزيع الخارجي 10KV للشبكة الريفية والحضرية كشبكة مفتوحة أو مغلقة تيار الحمل، وتيار التحميل الزائد، وتيار الدائرة القصيرة، ويمكن استخدامه أيضًا في أماكن أخرى مماثلة. قاطع الدائرة الفراغية الخارجية ZW32-12 يلبي المعايير الوطنية GB 1984-2003، IEC62271-100 "قاطع الدائرة الكهربائية ذات الجهد العالي AC" وGB/T11022-1999 "المتطلبات الفنية المشتركة لمفاتيح الجهد العالي ومعايير معدات التحكم".

إرسال استفسار

وصف المنتج

XUCKY Electric كشركة مصنعة وموردة لقواطع الدائرة الفراغية الخارجية ZW32-12 في الصين لأكثر من 25 عامًا، فإن أداء محولها المغمور بالزيت يتوافق مع IEC60076، GB1094، GB/T6451. وفي الوقت نفسه، حاز محول التوزيع الخاص بنا على سمعة كبيرة بجودة عالية وسعر جيد في روسيا وجنوب آسيا وأفريقيا والشرق الأوسط وأمريكا الجنوبية. نحن نقدم التخصيص والدعم الفني. لا تتردد في الاتصال بنا للحصول على عرض أسعار تنافسي وجميع الدعم الفني عبر الإنترنت!

نظرة عامة على المنتج

قاطع الدائرة الفراغية الخارجي ZW32-12 (المشار إليه فيما يلي باسم "قاطع الدائرة الفراغية") عبارة عن معدات تبديل الجهد العالي الخارجية AC 50 هرتز ثلاثية الطور، تستخدم بشكل رئيسي في نظام التوزيع الخارجي 10 كيلو فولت للشبكة الريفية والحضرية كشبكة مفتوحة أو مغلقة تيار الحمل، وتيار الحمل الزائد، وتيار الدائرة القصيرة، ويمكن استخدامه أيضًا في أماكن أخرى مماثلة. قاطع الدائرة الفراغية الخارجي ZW32-12 يلبي المعايير الوطنية GB 1984-2003، IEC62271-100 "قاطع الدائرة الكهربائية ذات الجهد العالي AC" وGB/T11022-1999 "المتطلبات الفنية المشتركة لمفاتيح الجهد العالي ومعايير معدات التحكم".

النموذج والمعنى

الحالة المحيطة العادية

1. درجة حرارة الهواء المحيط: -40 درجة مئوية ~ +40 درجة مئوية؛

2. الارتفاع: لا يزيد عن 2000 متر؛

3. قد يكون الهواء المحيط ملوثًا بالغبار أو الدخان أو الغازات المسببة للتآكل أو البخار أو الضباب الملحي.

4. سرعة الرياح لا تتجاوز 34m/s (أي ما يعادل 700Pa على سطح أسطواني)؛

5. الاهتزاز أو الحركة الأرضية من مجموعة المفاتيح الكهربائية ومعدات التحكم لا تذكر.

6. درجة التلوث: الدرجة الثالثة؛

7. يمكن استخدام قاطع الدائرة الفراغية الخارجي في ظروف الاستخدام العادية المختلفة عن اللوائح المذكورة أعلاه. في هذا الوقت، يجب على المستخدم استشارة الشركة المصنعة والحصول على نفس الرأي.

8. إذا تجاوزت شروط الاستخدام العادية المذكورة أعلاه، فسوف يتفاوض المستخدم مع الشركة المصنعة.

ميزات الهيكل

1. تستخدم الكسارة هيكل عمود ثلاثي الطور الذي يكون أداء القطع مستقرًا وموثوقًا به. ليس لديها خطر الاحتراق والانفجار. أنها لا تحتاج إلى أي صيانة. كما أنها تتميز بالحجم الصغير، الوزن الخفيف وعمر الخدمة الطويل، إلخ.

2. يستخدم الكسارة بناء مغلق بالكامل، لذلك فإن إحكام الهواء جيد مما يساهم في تحسين أداء مقاومة الرطوبة ومقاومة الرطوبة. على وجه الخصوص، فهو مناسب للمناطق شديدة البرودة والرطبة.

3. يعتمد العمود ومحول التيار ثلاثي الطور راتنجات الإيبوكسي العازلة الصلبة الخارجية المستوردة أو راتنجات الإيبوكسي أو الاستعانة بمصادر خارجية داخلية للعزل الصلب بمطاط السيليكون العضوي. مقاومة درجات الحرارة العالية والمنخفضة، ومقاومة الأشعة فوق البنفسجية، ومقاومة الشيخوخة، وما إلى ذلك.

4. آلية التشغيل تعتمد تصغير آلية تشغيل الزنبرك، قوة محرك تخزين الطاقة صغيرة، نقاط إغلاق استهلاك الطاقة المنخفض؛ النقل باستخدام وضع نقل الحركة الحقيقية، وعدد صغير من الأجزاء المكونة، وموثوقية عالية. آلية التشغيل تحت ختم المؤسسات الإقليمية، تحل مشكلة آلية تشغيل التآكل، وتحسين موثوقية المؤسسات.

5. يمكن أن يتم تشغيل وإيقاف القاطع عن طريق التشغيل اليدوي أو الكهربائي والتشغيل بالتحكم عن بعد. يمكن أن يصل إلى توزيع الطاقة الآلي مع وحدة التحكم. يمكنها أيضًا تشكيل آلة صدفة وآلة مقطعية مع وحدة تحكم صدفة.

6. يمكن تركيب القاطع مع CT ثنائي الطور أو ثلاثي الطور، حماية التعثر التلقائي للتيار الزائد وجهاز التحكم الذكي لتحليل المعلومات. وفقًا لمتطلبات العملاء، يمكن أيضًا تثبيته بقياس CT.

7. يمكن تركيب مفتاح العزل مع محرك ترادفي ثلاثي الطور للقاطع. إنه يحتوي على كسر مرئي واضح عند إيقاف تشغيل مفتاح العزل، ويحتوي على جهاز متشابك مضاد لسوء التشغيل بين جسم قاطع الدائرة الفراغية الخارجي. عندما يكون قاطع الدائرة الفراغية الخارجي في وضع الإغلاق، لا يمكن فتح وإغلاق مفتاح العزل؛ لا يمكن تشغيل قاطع الدائرة الفراغية الخارجي إلا عندما تكون سكينة العزل مغلقة تمامًا أو مفتوحة تمامًا. يتم تثبيت عازل آخر للصواعق. الصيانة سهلة وآمنة.

1. المعلمات التقنية الرئيسية

لا.	اسم		وحدة	بيانات
1	الجهد المقنن		كيلو فولت	12
2	مستوى العزل المقدر	تردد الطاقة يتحمل الجهد (1 دقيقة)	كيلو فولت	42
2	مستوى العزل المقدر	دفعة البرق تحمل الجهد	كيلو فولت	75
3	التردد المقدر		هرتز	50
4	التصنيف الحالي		A	630، 1250
5	تصنيف كسر الحالي		كا	12.5، 16، 20
6	تصنيف ماس كهربائى صنع التيار (الذروة)		كا	31.5، 40، 50
7	الذروة المقدرة تحمل التيار		كا	31.5، 40، 50
8	تصنيف وقت قصير تحمل التيار		كا	12.5، 16، 20
9	مدة الدائرة القصيرة المقدرة		s	4
10	أوقات كسر تيار الدائرة القصيرة المقدر		مرات	30
11	تسلسل التشغيل المقدر			O-0.3s-CO-180s-CO
12	التحمل الميكانيكي		مرات	10000
13	التصنيف الحالي للإفراج عن التيار الزائد		A	5
14	الدائرة الثانوية تردد الطاقة 1 دقيقة تحمل الجهد		V	2000
15	سمك التآكل المسموح به للاتصالات الثابتة والمتحركة		مم	3
16	وزن		كجم	103/138 (مع عازل)

2. معلمة تعديل التجميع لقاطع الدائرة الكهربائية

لا.	اسم		وحدة	بيانات
1	الاتصال بالسفر		مم	2±0.5
2	التخليص بين جهات الاتصال المفتوحة		مم	9 ± 1
3	متوسط سرعة الإغلاق		آنسة	0.6±0.2
4	متوسط سرعة الافتتاح		آنسة	1.2 ± 0.2
5	تحريك وقت ارتداد الاتصال عند الإغلاق		آنسة	≥2
6	اتصالات ثلاث مراحل إغلاق التزامن		آنسة	≥2
7	اتصالات ثلاثية الطور تفتح التزامن		آنسة	≥2
8	مقاومة الدائرة الرئيسية لكل مرحلة	بدون عازل	مΩ	<80
8	مقاومة الدائرة الرئيسية لكل مرحلة	مع عازل	مΩ	<130
9	المسافة المركزية بين القطبين		مم	280 ~ 340

3. المعلمات التقنية الرئيسية لآلية تشغيل زنبرك CTB

لا.	اسم	الجهد المقنن (الخامس)	التصنيف الحالي (أ)	نطاق التشغيل العادي
1	فتح الملف	DC24	7	يمكن الاعتماد على التعثر عند الجهد المقنن DC65% أو AC85%~120%، ولا يمكن التعثر إذا كان الجهد المقنن أقل من 30%
		DC110	5
		DC220	1.8
		AC220	3.5
2	إغلاق الملف	DC24	7	تعثر موثوق به عند الجهد المقنن DC80% أو AC85%~110%
		DC110	5
		DC220	1.8
		AC220	3.5
3	لفائف التعثر التيار الزائد	5		عدم الرحلة عند 90% من التصنيف الحالي، يمكن أن تنطلق عند التيار المقدر بنسبة 110%
4	محرك الشحن	الجهد المقنن: تيار مستمر/AC220V الطاقة المقدرة: 40 واط		عملية موثوقة عند 85% ~ 110 الجهد المقنن
5	وقت الشحن	<10 ثانية

4. قاطع الدائرة الفراغية الخارجي ZW32 مع مفتاح العزل، بالإضافة إلى تلبية متطلبات الجدول 1، الجدول 2، يجب أن يلبي جزء مفتاح العزل أيضًا متطلبات الجدول 4.

لا.	اسم		وحدة	بيانات
1	الجهد المقنن		كيلو فولت	12
2	مستوى العزل المقدر	تردد الطاقة يتحمل الجهد (1 دقيقة)	كيلو فولت	42
2	مستوى العزل المقدر	دفعة البرق تحمل الجهد	كيلو فولت	75
3	تصنيف 4s وقت قصير يتحمل التيار		A	20
4	عزم الدوران التشغيل اليدوي		ن · م	≥200
5	إزاحة موضع سكين الاتصال		مم	2
6	مسافة كسر العزلة		مم	≥200
7	مسافة العزل من الجزء الموصل إلى الأرض		مم	≥200

مبدأ التشغيل

1. مبدأ تشغيل الآلية اليدوية

■ عملية الإغلاق: أولاً اسحب مقبض تخزين الطاقة لتخزين الطاقة، وسيزداد عزم التشغيل المطبق من الصغير إلى الكبير. عندما يمر زنبرك الإغلاق خلال اللحظة الوسطى، يطلق زنبرك الإغلاق طاقة، مما يحث نظام تخزين الطاقة على الدوران عكس اتجاه عقارب الساعة ويدفع الذراع للدوران. يقوم عمود الإدارة بإغلاق قاطع الدائرة الفراغية الخارجي، وفي نفس الوقت، يلتقط الذراع المقسم نصف العمود الافتتاحي لجعل قاطع الدائرة الكهربائية في حالة الإغلاق. عندما تكون الآلية في حالة الإغلاق، يتم فصل الكامة وغطاء العمود الدوار، ولا يمكن إغلاق الآلية مرة أخرى.

■ عملية الفتح: بعد إغلاق الكسارة، اسحب مقبض الفتح أو عندما يتجاوز التيار قيمة الإعداد لجهاز مكافحة الاندفاع، يتم تشغيل ملف التيار الزائد، وكلاهما يقوم بدوران نصف محور الفرامل، وفك إبزيم ذراع الفتح ، ويقوم قضيب النقل بفتح قاطع الدائرة تحت محرك الزنبرك.

2. مبدأ آلية المحرك

■ عملية تخزين الطاقة: سحب مقبض تخزين الطاقة، أو تدوير محرك تخزين الطاقة، يتم تدوير الكاميرا أسفل ترس القيادة، ويتم إطالة زنبرك الإغلاق تدريجيًا. بعد مرور الزنبرك، يتم إمساك الكامة بواسطة عضو تحديد الموقع ولم تعد تدور. استعدادًا لحالة الإغلاق؛ وفي نفس الوقت يتم فصل الكامة وعمود الإدارة بحيث لا تتمكن الآلية من تخزين الطاقة مرة أخرى.

■ عملية الإغلاق: بعد اكتمال تخزين الطاقة، اسحب مقبض الإغلاق اليدوي أو قم بتطبيق جهد كهربائي على ملف الإغلاق لجعل نصف عمود الإغلاق يدور. يتم فك ربط ذراع الإغلاق ونصف عمود الإغلاق، ويطلق زنبرك الإغلاق الطاقة لقيادة عمود النقل. يتم إغلاق قاطع الدائرة الفراغية الخارجي ويتم تخزين زنبرك الفتح. عندما تكون الآلية في حالة الإغلاق، يتم تنفيذ عملية تخزين الطاقة مرة أخرى، ويتم تمديد نابض الإغلاق مرة أخرى. بعد مرور الزنبرك بالمنتصف، يتم ربط نصف عمود الإغلاق بواسطة جهاز متشابك لمنع الآلية من إغلاق الفرامل عن طريق الخطأ. في حالة تخزين الطاقة المغلقة، تكون الآلية في حالة إعادة الإغلاق، والتي يمكنها تحقيق عملية إعادة إغلاق "O-0.3S-CO".

عملية الفتح: بعد إغلاق قاطع الدائرة الفراغية الخارجي، يتم سحب مقبض البوابة الفرعية أو يتم تطبيق الجهد على ملف البوابة الفرعية، أو يتم تشغيل ملف التيار الزائد عندما يتجاوز تيار الخط القيمة المحددة للمقاوم -جهاز التيار المتدفق، بحيث يتم تدوير البوابة الفرعية بنصف عمود ويتم فتحها. يتم تحرير الذراع ويتم فتح ذراع ناقل الحركة بواسطة زنبرك الفتح لفتح قاطع الدائرة الفراغية الخارجي.

ملحوظة: ملف التيار الزائد لآلية التشغيل هو نظام عمل لفترة قصيرة ولا يمكن استخدامه لفترة طويلة.

الرسم التخطيطي الكهربائي للحماية من التيار الزائد والتحكم في الآلية لقاطع الدائرة الموضح في الشكل

3. (ملاحظة: بناءً على مخطط الأسلاك الثانوي لقاطع الدائرة الكهربائية)

المخطط التفصيلي وأبعاد التثبيت

1. البعد التفصيلي لقاطع الدائرة (بدون CT)

2. البعد التفصيلي لقاطع الدائرة (مع CT)

3. البعد التفصيلي لقاطع الدائرة (مع CT) مع المعزل

4. البعد التفصيلي لقاطع الدائرة (بدون CT) مع المعزل

5. حجم ثقب التركيب لقاطع الدائرة (بدون CT) مع المعزل

6. حجم ثقب التركيب لقاطع الدائرة الكهربائية (CT) مع المعزل

7. مخطط تركيب قاطع الدائرة الكهربائية

التركيب والصيانة

1. يجب أن يكون لدى المشغل فهم أولي لأداء المنتج، والتركيب والتعديل، ومعرفة الصيانة. يجب عليه تسجيل المشاكل أثناء التشغيل وإخطار الشركة المصنعة عند الضرورة.

2. يجب فحص قاطع الدائرة الفراغية الخارجي بصريًا قبل التثبيت. تحقق مما إذا كان الغلاف العازل تالفًا، وما إذا كان هناك أي تسرب في إشارة الفتح والإغلاق والتخزين، وما إذا كان الصندوق مشوهًا أم لا. بعد الفحص، يجب تثبيت المنتج على أعمدة أعلى من 4 أمتار. عند تركيب قاطع الدائرة مع المعزل، يجب فحص دقة جهاز التشابك الميكانيكي بين المعزل والقاطع بعناية.

3. قبل تشغيل المنتج، تحقق بعناية مما إذا كان الجهد المقنن والتيار المقنن لكل عنصر تشغيل يتطابقان مع الوضع الفعلي. يتم استخدام الآلية للتحقق مما إذا كانت الحركات صحيحة.

4. تم تعديل معلمات قاطع الدائرة الكهربائية في وقت فحص المصنع. لا يتعين على المستخدمين تشغيل الجهاز للفحص. بعد إجراء اختبار تحمل الجهد كما هو مطلوب، يمكن تركيبها.

5. يمكن تركيب قاطع الدائرة الفراغية الخارجي بواسطة قطب واحد أو قطب مزدوج. يجب تركيب قواطع الدائرة بسلاسة وثبات على إطارات فولاذية خاصة.

6. سيتم فحص المنتج بانتظام للتأكد من أن تشغيل قاطع الدائرة أمر طبيعي. بالنسبة لقاطع الدائرة الفراغية الخارجي المزود بعازل، يتم فحص العازل مرتين سنويًا، ويتم التحقق مما إذا كان عمل التشابك الميكانيكي بين العازل وقواطع الدائرة طبيعيًا ويتم حقن بعض الشحوم في الأجزاء المتحركة.

النقل والقبول والتخزين

■ النقل

عند النقل، يجب تعبئة المنتج بأكمله في صندوق مغلق ليتم تثبيته. في عملية النقل، لا ينبغي اتخاذ أي دوران أو إمالة. عند رفع جسم قاطع الدائرة الفراغية الخارجي، فإن الحلقات الأربع المعلقة على الصندوق لا يمكنها حمل الأسطوانة العازلة للإيبوكسي مباشرة. عندما يكون قاطع الدائرة الفراغي الخارجي مزودًا بعازل، يميل مركز الجاذبية إلى جانب مفتاح العزل، ويجب أن يتم تنفيذه ببطء عند الرفع.

■ القبول

بعد استلام قاطع الدائرة الفراغية الخارجي، يجب على المستخدم تنفيذ أعمال القبول التالية:

1) التحقق مما إذا كانت العبوة تالفة أم لا؛

2) التحقق مما إذا كانت المستندات والملحقات كاملة وفقًا لقائمة تعبئة المنتج؛

3) التحقق من المعلمات التقنية على لوحة قاطع الدائرة الفراغية الخارجية وشهادة المنتج تلبي متطلبات الطلب.

■ التخزين

يجب أن يتم تخزين قاطع الدائرة الفراغية الخارجي في غرفة جافة وجيدة التهوية ومقاومة للرطوبة والصدمات ومضادة لتسرب الغاز الضار. تحقق مما إذا كانت البيئة تلبي متطلبات التخزين على المدى الطويل. يجب أن تتم التعبئة والتفريغ والتخزين في غرفة جافة، والتحقق مما إذا كانت المنتجات والمكونات كاملة ومتسقة.

الأخطاء الشائعة واستكشاف الأخطاء وإصلاحها

لا.	ظاهرة الفشل	سبب الفشل	استكشاف الأخطاء وإصلاحها
1	آلية التشغيل لا تستطيع تخزين الطاقة	1. ربيع تخزين الطاقة في حالة تخزين الطاقة. 2. محرك تخزين الطاقة ليس لديه مصدر طاقة. 3. عندما تكون آلية التشغيل يدوية، يكون قاطع الدائرة في حالة الإغلاق.	1. إغلاق قاطع الدائرة الكهربائية. 2. تحقق مما إذا كان اتصال الطاقة صحيحًا وقم بالاتصال بمصدر الطاقة. 3. فتح قاطع الدائرة.
2	لا يمكن إغلاق	1. قاطع الدائرة في حالة عدم تخزين الطاقة. 2. بالفعل في وضع الإغلاق؛ 3. لا توجد قوة تحكم.	1. تخزين الطاقة؛ 2. فتح قاطع الدائرة. 3. تحقق مما إذا كان اتصال طاقة التحكم صحيحًا وقم بتوصيل مصدر الطاقة.
3	لا يمكن فتحه	1. لا يتم تنشيط ملف الفتح؛ 2. كان في حالة مفتوحة.	1. قم بتوصيل مصدر الطاقة. 2. أغلق قاطع الدائرة الكهربائية.
4	لا يمكن فتح وإغلاق مفتاح العزل بشكل صحيح	القاطع في حالة الإغلاق ولم يتم تحرير التعشيق.	افتح الكسارة وحرر التعشيق
5	لا توجد حماية التيار الزائد	1. نسبة CT كبيرة جدًا؛ 2. قاطع الدائرة غير مزود بمحولات تيار.	1. حدد النسبة المناسبة لقوة الخط؛ 2. أعد تكوين CT على القاطع.
