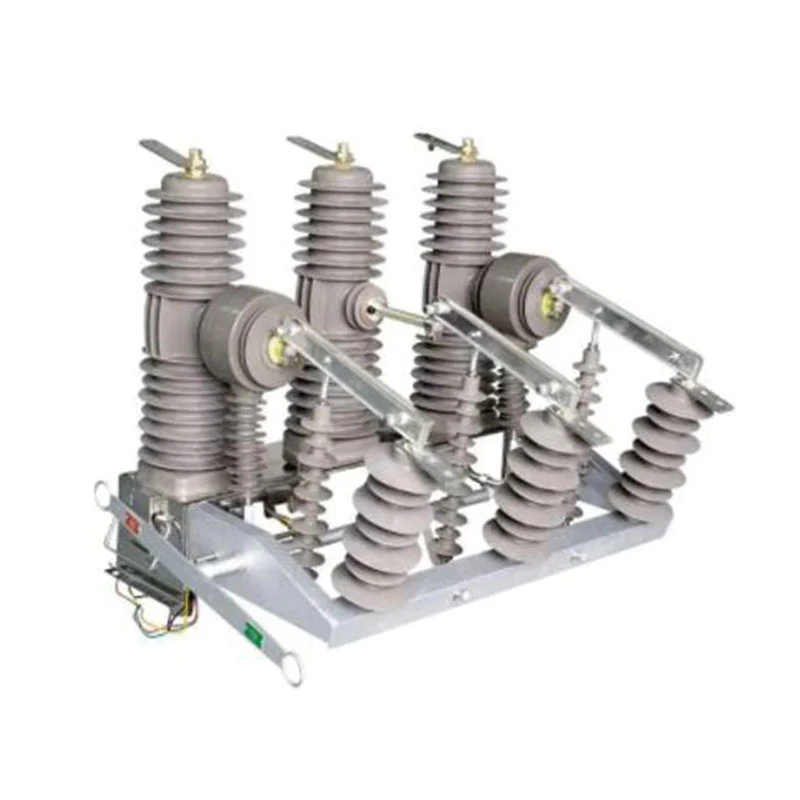

قواطع دوائر فراغية عالية الجهد من سلسلة ZW32-24

قاطع الدائرة الفراغية عالي الجهد الخارجي من سلسلة ZW32-24 عبارة عن معدات تبديل خارجية AC 50 هرتز 24KV ثلاثية الطور
♦ طريقة التثبيت: شنت القطب.
♦ آلية التشغيل: آلية تشغيل الزنبرك وآلية التشغيل المغناطيسي الدائم؛
♦ نوع القطب: القطب المتكامل؛
♦ التطبيق: محطة فرعية خارجية 24 كيلو فولت، محطة توليد الكهرباء.
♦ نوع التشغيل يدوي، كهربائي، ريموت كنترول.

إرسال استفسار

وصف المنتج

XUCKY Electric كشركة مصنعة وموردة لقواطع الدائرة الكهربائية ذات الجهد العالي الخارجية من سلسلة ZW32-24 (Recluser) في الصين لأكثر من 25 عامًا، فإن أداء محولها المغمور بالزيت يتوافق مع IEC60076، GB1094، GB/T6451. وفي الوقت نفسه، حاز محول التوزيع الخاص بنا على سمعة كبيرة بجودة عالية وسعر جيد في روسيا وجنوب آسيا وأفريقيا والشرق الأوسط وأمريكا الجنوبية. نحن نقدم التخصيص والدعم الفني. لا تتردد في الاتصال بنا للحصول على عرض أسعار تنافسي وجميع الدعم الفني عبر الإنترنت!

♦ طريقة التثبيت: شنت القطب.

♦ آلية التشغيل: آلية تشغيل الزنبرك وآلية التشغيل المغناطيسي الدائم؛

♦ نوع القطب: القطب المتكامل؛

♦ التطبيق: محطة فرعية خارجية 24 كيلو فولت، محطة توليد الكهرباء.

♦ نوع التشغيل يدوي، كهربائي، ريموت كنترول.

معايير المنتج

♦ IEC62271-100 مجموعة المفاتيح الكهربائية وأجهزة التحكم ذات الجهد العالي الجزء 100: قواطع دوائر التيار المتردد

♦ GB1984 قواطع التيار المتردد ذات الجهد العالي

♦ GB/T11022 المواصفات العامة لمجموعة المفاتيح الكهربائية وأجهزة التحكم ذات الجهد العالي

المعايير

♦ JB/T 3855 قواطع التيار المتردد ذات الجهد العالي

♦ مواصفات DL/T402 لقواطع التيار المتردد ذات الجهد العالي

الظروف البيئية

♦ درجة الحرارة المحيطة: -35 درجة مئوية 〜+40 درجة مئوية؛

♦ الارتفاع: <2000 م؛

♦ سرعة الرياح < 35 م / ث؛

♦ شدة الزلازل: مستوى <8؛

♦ المستوى القذر: IV؛

♦ أماكن التثبيت: لا يوجد خطر الحريق أو الانفجار أو القذارة الخطيرة.

المعلمات التقنية الرئيسية

لا	غرض	وحدة	قيمة
1	الجهد المقنن	كيلو فولت	24
2	التصنيف الحالي	A	630/1250
3	التردد المقدر	هرتز	50
4	التيار الحراري المقدر	كا	20/25
5	تصنيف كسر الدائرة القصيرة الحالية	كا	20/25
6	التصنيف الحالي الديناميكي (الذروة)	كا	50/63
7	تصنيف إغلاق الدائرة القصيرة (الذروة)	كا	50/63
8	وقت الاستقرار الحراري	s	4
9	تسلسل التشغيل المقدر	مرات	O-0.3S-CO-1 80S-CO
10	1 دقيقة من تردد الطاقة يتحمل الجهد (بين الطور، الأرض/الكسر)	كيلو فولت	65
	نبضة البرق تتحمل الجهد (الذروة) (المرحلة البينية، الأرض/الكسر)		125
	الدائرة الثانوية تردد الطاقة 1 دقيقة يتحمل الجهد		2

لا	غرض	وحدة	قيمة
11	الحياة الميكانيكية	مرات	10000
12	تصنيف ماس كهربائى كسر أوقات الكسر الحالية	مرات	30
13	أوقات انقطاع الدائرة المقدرة	مرات	10000
14	مسافة الاتصال	مم	12 ± 1
15	على السفر	مم	3±1
16	المسافة المركزية بين الطور	مم	380 ± 1.5
17	إغلاق ثلاث مراحل وفتح غير متزامن	آنسة	≥2
18	مدة ارتداد إغلاق جهة الاتصال	آنسة	≥2
19	وقت الإغلاق	آنسة	25〜80
20	وقت الافتتاح	آنسة	23〜50
21	متوسط سرعة الافتتاح	آنسة	1.1-1.7
22	متوسط سرعة الإغلاق	آنسة	0.5-0.9
23	مقاومة الدائرة الموصلة الرئيسية	مΩ	≥80

رسم الهيكل العام وحجم التثبيت (الوحدة: مم)

1. محطة الخط الصادر العلوي

2. المقاطعة

3. أنبوب عازل

4. انخفاض محطة الخط الصادر

5. مقطع موصل

6. اتصال مرن

7. رافعة عازلة

8. الاتصال بنابض الضغط

9. فتح الربيع

10. القيادة

11. آلية رمح الصادرة

12. آلية التشغيل

13. صندوق الآلية

14. لوحة ربط المحولات الحالية

1. مقبض التشغيل

2. افصل العمود الرئيسي

3. مقبض الفتح/الإغلاق اليدوي لقاطع الدائرة الكهربائية

4. مقبض تخزين الطاقة

5. إشارة الفتح/الإغلاق

6. قابس الأسلاك

7. المحول الحالي

8. عازل

9. الإطار العازل

10. رافعة عازلة

11. محطة الخط الوارد

12. افصل الشفرة

13. محطة الخط الصادر

14. قاطع الدائرة الكهربائية

طرق التثبيت (قطب واحد/قطب مزدوج)

معايير المنتج

♦ IEC62271-100 مجموعة المفاتيح الكهربائية وأجهزة التحكم ذات الجهد العالي الجزء 100: قواطع دوائر التيار المتردد

♦ GB1984 قواطع التيار المتردد ذات الجهد العالي

♦ GB/T11022 المواصفات العامة لمجموعة المفاتيح الكهربائية ذات الجهد العالي ومعايير مجموعة التحكم

♦ JB/T 3855 قواطع التيار المتردد ذات الجهد العالي

♦ مواصفات DL/T402 لقواطع التيار المتردد ذات الجهد العالي

الظروف البيئية

♦ درجة الحرارة المحيطة: -40 درجة مئوية~+40 درجة مئوية؛

♦ الارتفاع: <1000 متر؛

♦ الحد الأقصى لسرعة الرياح هو 10 كم/ساعة، والحد الأدنى لسرعة الرياح للمستوى المقدر (132/230 كيلو فولت) هو 3.2 كم/ساعة؛

♦ شدة الزلازل: مستوى <8؛

♦ الحد الأدنى لمسافة الزحف الاسمية: 31 مم/كيلو فولت؛

♦ درجة تلوث الهواء: الدرجة الرابعة.

المعلمات التقنية الرئيسية

لا	غرض		وحدة	قيمة
1	الجهد المقنن		كيلو فولت	40.5
e	تصنيفمستوى العزل	دقيقة واحدة من تردد الطاقة، الاختبار الجاف (الكسر، الطور البيني، إلى الأرض)الاختبار الرطب (إلى الأرض، العزل الخارجي)	كيلو فولت	95 85
		دفعة البرق تحمل الجهد (الذروة)		185
3	التصنيف الحالي		A	1250، 1600، 2000، 2500
4	تصنيف كسر الدائرة القصيرة الحالية		كا	20، 25، 31.5

لا	غرض	وحدة	قيمة
5	تصنيف ماس كهربائى صنع التيار (الذروة)	كا	50، 63، 80
6	الذروة المقدرة تحمل التيار	كا	50، 63، 80
7	تصنيف وقت قصير تحمل التيار	كا	20، 25، 31.5
8	تسلسل التشغيل المقدر		O-0.3S-CO-180S-CO
9	تصنيف ماس كهربائى كسر رقم كسر التيار	مرات	20
10	مدة الدائرة القصيرة المقدرة	s	4
11	وقت الاستراحة	s	.0.09
12	الحياة الميكانيكية	مرات	10000
13	قاطع فراغ تم تصنيعه حديثًا	ملاحظة	.331.33×10-3
13	قاطع الفراغ خلال فترة التخزين لمدة 20 عامًا	ملاحظة	<6.6×10-2
14	الوزن الصافي لقاطع الدائرة	كجم	800
15	التخليص بين جهات الاتصال المفتوحة	مم	22 ± 2
16	الاتصال بالسفر	مم	4±1
17	متوسط سرعة الافتتاح	آنسة	1.4-1.7
18	متوسط سرعة الإغلاق	آنسة	0.4-0.7
19	الاتصال وقت الارتداد الإغلاق	آنسة	≥3
20	التزامن بين الفتح والإغلاق بين المراحل	آنسة	≥2
21	وقت الإغلاق	آنسة	50
22	وقت الافتتاح	آنسة	30
23	كل مرحلة مقاومة الدائرة الرئيسية DC (لا تشمل المقاومة الداخلية CT)	مΩ	≥100
24	يُسمح بارتداء سمك تراكمي ديناميكي وثابت	مم	3
25	تصنيف ضغط الاتصال	N	2500 ± 200
