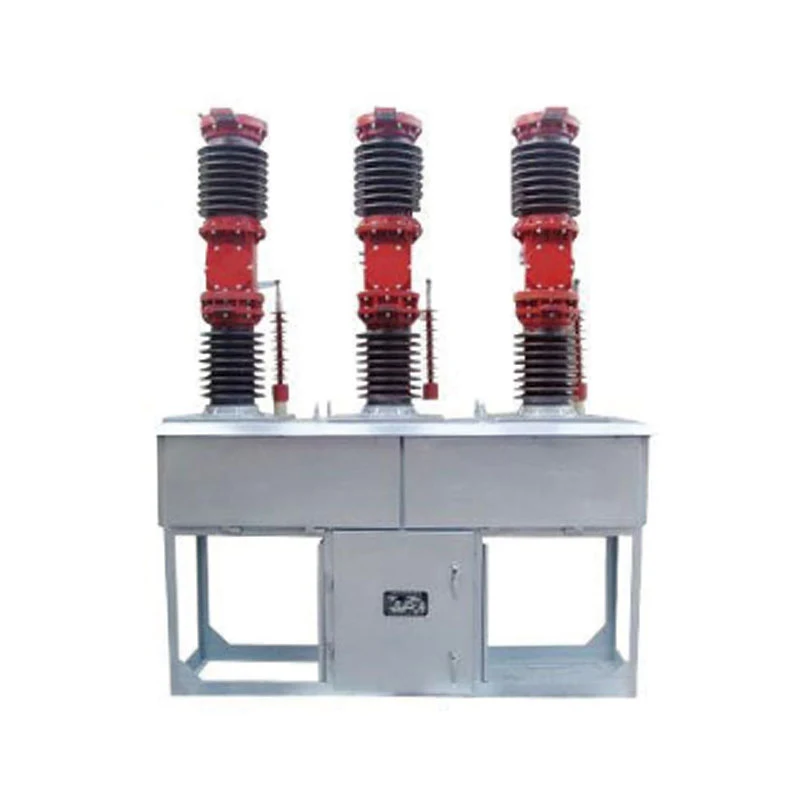

ZW7-40.5 سلسلة قواطع دوائر فراغية عالية الجهد في الهواء الطلق

قاطع الدائرة الفراغية عالي الجهد من سلسلة ZW7-40.5 عبارة عن معدات تبديل خارجية AC 50 هرتز 40.5 كيلو فولت ثلاثية الطور.
♦ طريقة التثبيت: تركيب الأساس؛
♦ آلية التشغيل: آلية تشغيل الزنبرك وآلية التشغيل الكهرومغناطيسي؛
♦ مادة القطب: مطاط السيليكون، السيراميك؛
♦ التطبيق: محطة فرعية خارجية 33 كيلو فولت، محطة توليد الكهرباء.
♦ المحول الحالي: تركيب داخلي، تركيب خارجي.

إرسال استفسار

وصف المنتج

XUCKY Electric كشركة مصنعة وموردة لقواطع الدائرة الفراغية ذات الجهد العالي من سلسلة ZW7-40.5 في الصين لأكثر من 25 عامًا، فإن أداء محولها المغمور بالزيت يتوافق مع IEC60076، GB1094، GB/T6451. وفي الوقت نفسه، حاز محول التوزيع الخاص بنا على سمعة كبيرة بجودة عالية وسعر جيد في روسيا وجنوب آسيا وأفريقيا والشرق الأوسط وأمريكا الجنوبية. نحن نقدم التخصيص والدعم الفني. لا تتردد في الاتصال بنا للحصول على عرض أسعار تنافسي وجميع الدعم الفني عبر الإنترنت!

قاطع الدائرة الفراغية الخارجية ZW7-40.5 عبارة عن معدات تبديل خارجية AC 50 هرتز 40.5 كيلو فولت ثلاثية الطور.

♦ طريقة التثبيت: تركيب الأساس؛

♦ آلية التشغيل: آلية تشغيل الزنبرك وآلية التشغيل الكهرومغناطيسي؛

♦ مادة القطب: مطاط السيليكون، السيراميك؛

♦ التطبيق: محطة فرعية خارجية 33 كيلو فولت، محطة توليد الكهرباء.

♦ المحول الحالي: التثبيت الداخلي، التثبيت الخارجي.

معايير المنتج

♦ IEC62271-100 مجموعة المفاتيح الكهربائية وأجهزة التحكم ذات الجهد العالي الجزء 100: قواطع دوائر التيار المتردد

♦ GB1984 قواطع التيار المتردد ذات الجهد العالي

♦ GB/T11022 المواصفات العامة لمجموعة المفاتيح الكهربائية ذات الجهد العالي ومعايير مجموعة التحكم

♦ JB/T 3855 قواطع التيار المتردد ذات الجهد العالي

♦ مواصفات DL/T402 لقواطع التيار المتردد ذات الجهد العالي

الظروف البيئية

♦ درجة الحرارة المحيطة: -40 درجة مئوية~+40 درجة مئوية؛

♦ الارتفاع: <1000 متر؛

♦ الحد الأقصى لسرعة الرياح هو 10 كم/ساعة، والحد الأدنى لسرعة الرياح للمستوى المقدر (132/230 كيلو فولت) هو 3.2 كم/ساعة؛

♦ شدة الزلازل: مستوى <8؛

♦ الحد الأدنى لمسافة الزحف الاسمية: 31 مم/كيلو فولت؛

♦ درجة تلوث الهواء: الدرجة الرابعة.

المعلمات التقنية الرئيسية

لا	غرض		وحدة	قيمة
1	الجهد المقنن		كيلو فولت	40.5
e	تصنيفمستوى العزل	دقيقة واحدة من تردد الطاقة، الاختبار الجاف (الكسر، الطور البيني، إلى الأرض)الاختبار الرطب (إلى الأرض، العزل الخارجي)	كيلو فولت	95 85
		دفعة البرق تحمل الجهد (الذروة)		185
3	التصنيف الحالي		A	1250، 1600، 2000، 2500
4	تصنيف كسر الدائرة القصيرة الحالية		كا	20، 25، 31.5

لا	غرض	وحدة	قيمة
5	تصنيف ماس كهربائى صنع التيار (الذروة)	كا	50، 63، 80
6	الذروة المقدرة تحمل التيار	كا	50، 63، 80
7	تصنيف وقت قصير تحمل التيار	كا	20، 25، 31.5
8	تسلسل التشغيل المقدر		O-0.3S-CO-180S-CO
9	تصنيف ماس كهربائى كسر رقم كسر التيار	مرات	20
10	مدة الدائرة القصيرة المقدرة	s	4
11	وقت الاستراحة	s	.0.09
12	الحياة الميكانيكية	مرات	10000
13	قاطع فراغ تم تصنيعه حديثًا	ملاحظة	.31.33×10-3
13	قاطع الفراغ خلال فترة التخزين لمدة 20 عامًا	ملاحظة	<6.6×10-2
14	الوزن الصافي لقاطع الدائرة	كجم	800
15	التخليص بين جهات الاتصال المفتوحة	مم	22 ± 2
16	الاتصال بالسفر	مم	4±1
17	متوسط سرعة الافتتاح	آنسة	1.4-1.7
18	متوسط سرعة الإغلاق	آنسة	0.4-0.7
19	الاتصال وقت الارتداد الإغلاق	آنسة	≥3
20	التزامن بين الفتح والإغلاق بين المراحل	آنسة	≥2
21	وقت الإغلاق	آنسة	50
22	وقت الافتتاح	آنسة	30
23	كل مرحلة مقاومة الدائرة الرئيسية DC (لا تشمل المقاومة الداخلية CT)	مΩ	≥100
24	يُسمح بارتداء سمك تراكمي ديناميكي وثابت	مم	3
25	تصنيف ضغط الاتصال	N	2500 ± 200
