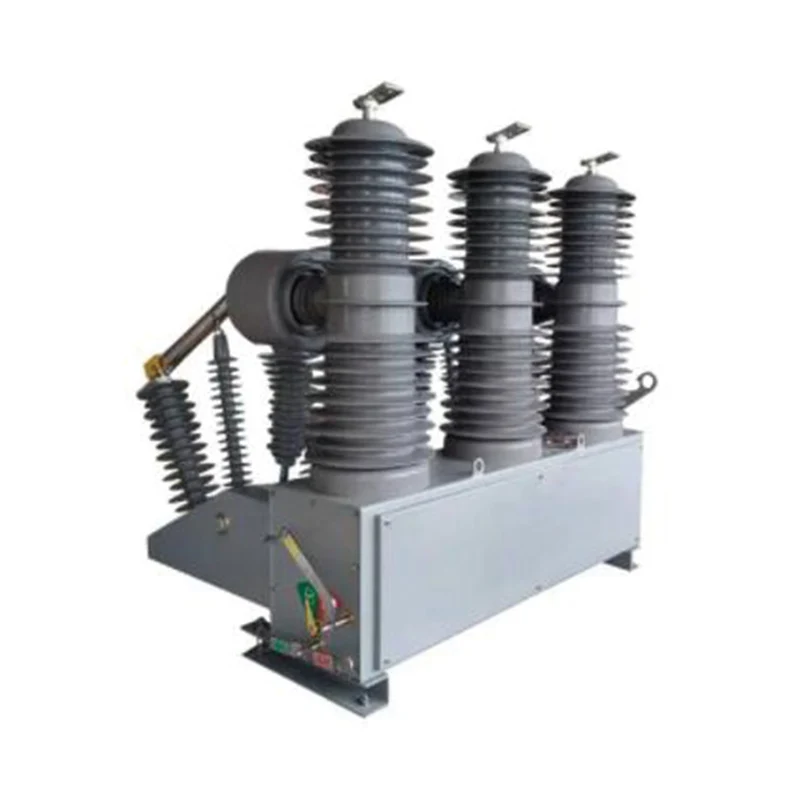

ZW32-40.5 قواطع دوائر فراغية ذات جهد عالي في الهواء الطلق

◆ شروط استخدام قاطع الدائرة الكهربائية ذو الجهد العالي الخارجي ZW32-40.5
1. درجة الحرارة المحيطة: -30°C~+60°C;
2. الارتفاع: ≥3000m؛
3. سرعة الرياح: ≥34m/s؛
4. درجة التلوث: ≥IV.
5. درجة حرارة التخزين: -40 درجة مئوية ~ +85 درجة مئوية.

إرسال استفسار

وصف المنتج

قاطع الدائرة الكهربائية ذو الجهد العالي الخارجي ZW32-40.5 (ZW32-40.5F، ZW32-40.5، ZW32-40.5G) يعتمد عمودًا صلبًا محكم الغلق من قطعة واحدة مصمم بشكل فريد وهيكل آلة تشغيل موثوق به للغاية. يستخدم الجهاز بشكل أساسي في شبكات الطاقة ذات الخطوط الهوائية ذات الجهد المتوسط لتقسيم ودمج تيار الحمل وتيار الحمل الزائد وتيار الدائرة القصيرة.

قاطع الدائرة الفراغية العلوي عبارة عن قاطع دائرة فراغي عالي الجهد 35KV خارجي يحل محل قاطع الدائرة الفراغية ZW7. ZW32 هو تصغير ZW7، وهو أكثر أمانًا واستقرارًا. يمكن لـ ZW32-40.5 أيضًا استخدام آلية تشغيل المغناطيس الدائم، والتعاون مع معدات التشغيل الآلي، وGPRS، وGSM وغيرها من وظائف الاتصال عن بعد لتحقيق أربع وظائف عن بعد مثل الإشارات عن بعد، والقياس عن بعد، والضبط عن بعد، والتحكم عن بعد.

◆ شروط الاستخدام

1. درجة الحرارة المحيطة: -30°C~+60°C;

2. الارتفاع: ≥3000m؛

3. سرعة الرياح: ≥34m/s؛

4. درجة التلوث: ≥IV.

5. درجة حرارة التخزين: -40 درجة مئوية ~ +85 درجة مئوية.

◆ المعلمات التقنية الرئيسية

لا.	أغراض	وحدة	قيمة
1	الجهد المقنن	كيلو فولت	40.5
2	تردد الطاقة 1 دقيقة يتحمل الجهد	كيلو فولت	95
3	دفعة البرق تحمل الجهد	كيلو فولت	185
4	التردد المقدر	هرتز	50
5	التصنيف الحالي	A	630,1250, 1600
6	تصنيف كسر الدائرة القصيرة الحالية	كا	20، 25، 31.5
7	تصنيف ماس كهربائى صنع التيار (الذروة)	كا	50، 63، 80
8	الذروة المقدرة تحمل التيار	كا	50، 63، 80
9	4s تحمل التيار	كا	20، 25، 31.5
10	تسلسل التشغيل المقدر	S	استرداد O-0.1s-CO-3s-CO-6S-60s
11	تصنيف رقم كسر تيار الدائرة القصيرة	مرات	30
12	الحياة الميكانيكية	مرات	10000
13	آلية التحكم في الجهد	V	التيار المتناوب/DC220
14	الدائرة الثانوية تردد الطاقة 1 دقيقة تحمل الجهد	كيلو فولت	2
15	مسافة الخلوص بين جهات الاتصال المفتوحة	مم	16 ± 1
16	على السفر	مم	4±0.5
17	سرعة الافتتاح	آنسة	1.4-1.8
18	سرعة الإغلاق	آنسة	0.4-0.8
19	وقت إغلاق الاتصال	آنسة	≥5
20	ثلاث مراحل فتح / إغلاق غير متزامن	آنسة	≥2
21	وقت الإغلاق	آنسة	≥100
22	وقت الافتتاح	آنسة	≥50
23	وزن	كجم	270
