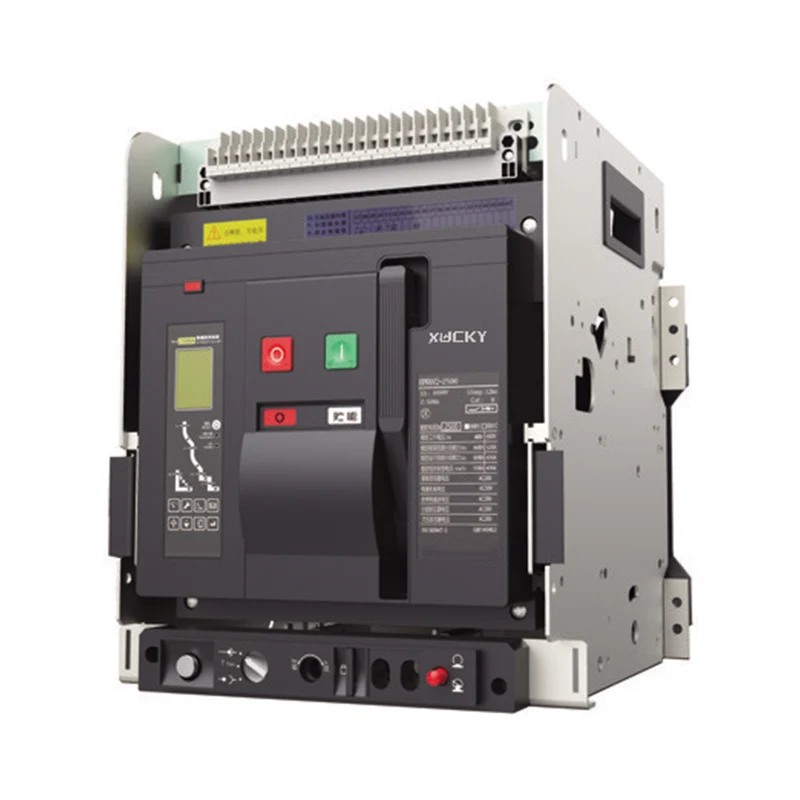

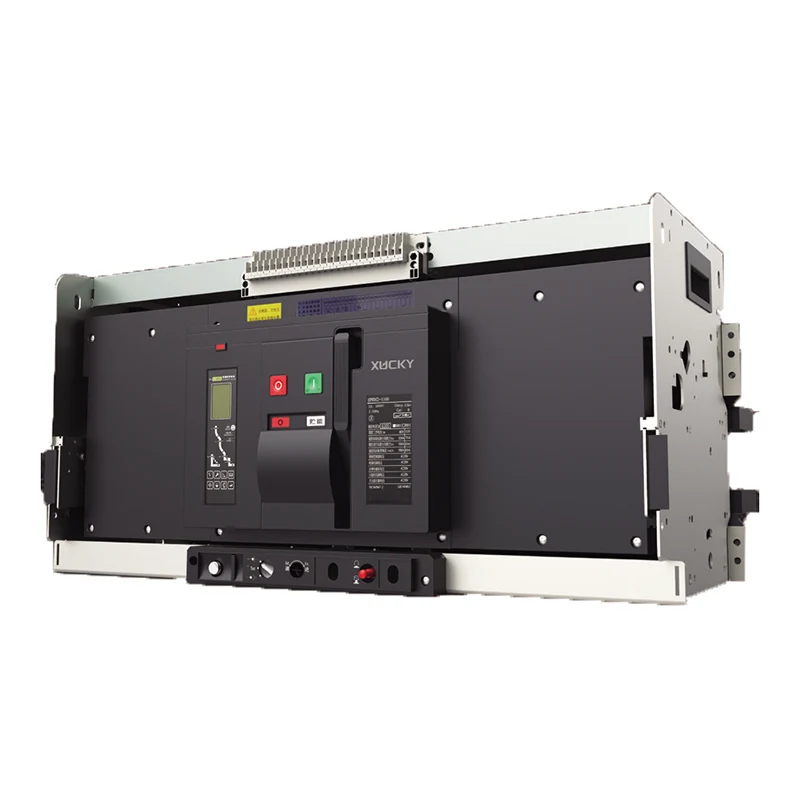

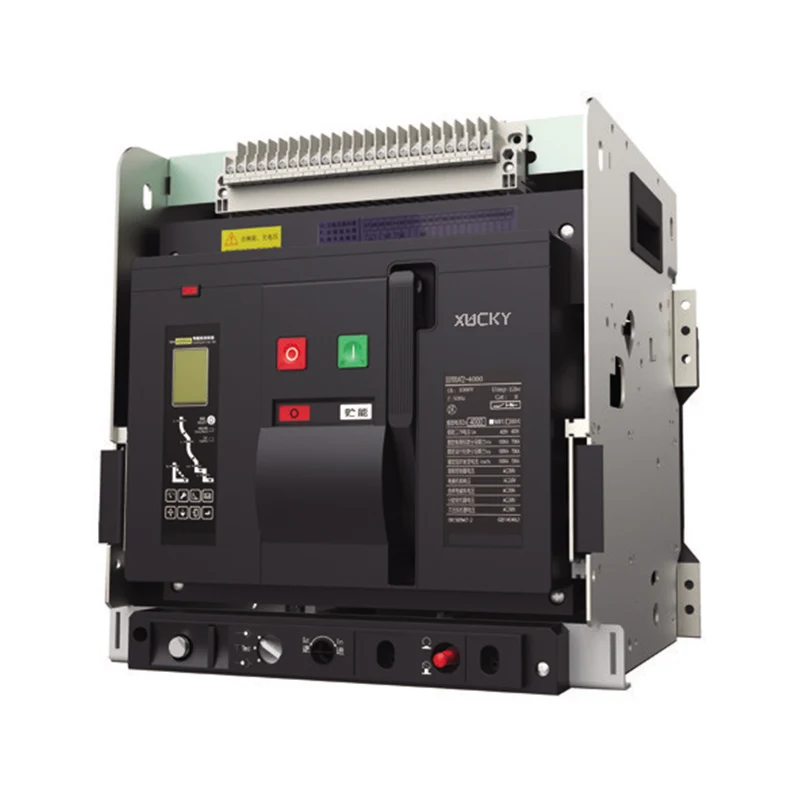

قاطع دائرة الهواء XUW2

نطاق التطبيق

XUCKY Electric هو المصنع والمورد لقاطع الدائرة الهوائية XUW2 في الصين. لقد تخصصنا في المعدات الطرفية الكهربائية المعيارية لسنوات عديدة. تتمتع منتجاتنا بميزة سعرية جيدة وتغطي معظم أسواق أمريكا الجنوبية والشرق الأوسط وأفريقيا وجنوب شرق آسيا. ونحن نتطلع إلى أن نصبح شريكك على المدى الطويل في الصين. يتمتع قاطع الدائرة الهوائية بوظيفة حماية ذكية، وحماية انتقائية دقيقة، ويمكن أن يحسن موثوقية مصدر الطاقة وتجنب انقطاع التيار الكهربائي غير الضروري. وفي الوقت نفسه، يحتوي على واجهة اتصال مفتوحة لتنفيذ "أربعة أجهزة تحكم عن بعد" لتلبية متطلبات مركز التحكم ونظام التشغيل الآلي. يحتوي قاطع الدائرة على جهد تحمل نبضي يبلغ 8000 فولت على ارتفاع 2000 متر (معدل على ارتفاعات مختلفة، لا يتجاوز 12000 فولت). قاطع دائرة الهواء acb غير مجهز بوحدة تحكم ذكية ومستشعر، ويمكن استخدامه كعازل.

XUCKY هي شركة محترفة لتصنيع قواطع دوائر الهواء، حيث يلبي قاطع دارة الهواء ACB معايير GB14048.2 "مجموعة المفاتيح الكهربائية ذات الجهد المنخفض ومجموعة التحكم وقواطع الدائرة الكهربائية ذات الجهد المنخفض" وIEC60947-2 "مجموعة المفاتيح الكهربائية ذات الجهد المنخفض وقواطع دوائر التحكم" وغيرها من المعايير.

النموذج والمعنى

● التصنيف

وفقا لطريقة التثبيت: نوع ثابت، نوع الدرج.

وعلى حسب القطبين: ثلاثة أقطاب، وأربعة أقطاب. وفقا لوضع التشغيل: التشغيل الكهربائي، التشغيل اليدوي (الإصلاح والصيانة).

● نوع الإصدار

وحدة تحكم ذكية، إطلاق عابر (أو تأخير) تحت الجهد، إطلاق تحويلة.

● أداء وحدة التحكم الذكية

أ. تنقسم وحدة التحكم الذكية لقاطع الدائرة الهوائية إلى: bse5 (نوع H: اتصال)، bse4 (نوع M: نوع ذكي شائع)، bse3 (نوع L: نوع اقتصادي)؛

ب. مع الزائد تأخير طويل معكوس الحد الزمني، تأخير قصير معكوس الحد الزمني، حد زمني محدد، وظيفة لحظية. يمكن للمستخدمين تعيين خصائص الحماية المطلوبة الخاصة بهم؛

ج. وظيفة حماية التأريض أحادية الطور؛

د. وظيفة العرض: ضبط العرض الحالي، عرض التشغيل الحالي، العرض الرئيسي لكل جهد طور (يجب تقديم عرض الجهد عند الطلب)؛

ه. وظيفة التنبيه: إنذار الزائد.

و. وظيفة الفحص الذاتي: الفحص الذاتي للسخونة الزائدة، والتشخيص الذاتي للكمبيوتر الصغير؛

ز. وظيفة الاختبار: اختبار خصائص التشغيل لوحدة التحكم.

ظروف العمل العادية وظروف التثبيت

● درجة حرارة الهواء المحيط: قيمة الحد الأعلى لا تتجاوز +40 درجة مئوية، وقيمة الحد الأدنى لا تقل عن -5 درجة مئوية، ومتوسط ​​القيمة في 24 ساعة لا تتجاوز +35 درجة مئوية. ملاحظة: حالة العمل هي أن قيمة الحد الأدنى هي -10 درجة مئوية أو -25 درجة مئوية، ويجب على المستخدم الإعلان مع الشركة؛ يتجاوز الحد الأعلى +40 درجة مئوية أو الحد الأدنى أقل من -10 درجة مئوية أو -25 درجة مئوية في ظروف العمل، يجب على المستخدمين استشارة الشركة.

● ارتفاع موقع التركيب لا يتجاوز 2000 متر.

● الظروف الجوية لقاطع الدائرة الهوائية: لا تتجاوز الرطوبة النسبية في الغلاف الجوي 50% عندما تكون درجة حرارة الهواء المحيط +40 درجة مئوية. يمكن أن تحتوي على رطوبة نسبية عالية نسبيًا في درجات الحرارة المنخفضة. يبلغ المتوسط ​​الشهري الأقصى للرطوبة النسبية في أكثر الشهور أمطارًا 90%. يبلغ متوسط ​​درجة الحرارة الدنيا +25 درجة مئوية، مع الأخذ في الاعتبار التكثيف الذي يحدث على سطح المنتج بسبب التغيرات في درجات الحرارة. تجاوز المتطلبات المطلوبة والتشاور مع الشركة.

● مستوى الحماية: IP30

● مستوى التلوث: III

● استخدم الفئة: الفئة ب أو الفئة أ

● فئة التثبيت: قاطع دائرة هوائي ACB وتحرير الجهد المنخفض بجهد تشغيل مقدر يبلغ 660 فولت (690 فولت) أو أقل. يتم استخدام الملف الأساسي لمحول الطاقة في فئة التثبيت الرابعة. فئة تركيب الدائرة المساعدة ودائرة التحكم هي III.

● شروط التركيب: يجب تركيب قاطع الدائرة طبقاً لمتطلبات هذا الدليل. يجب ألا يتجاوز الميل الرأسي لقاطع الدائرة 5 درجات (يجب ألا يتجاوز ميل قاطع الدائرة 15 درجة).
