قاطع دائرة الهواء XUW2-1600
  • قاطع دائرة الهواء XUW2-1600قاطع دائرة الهواء XUW2-1600

قاطع دائرة الهواء XUW2-1600

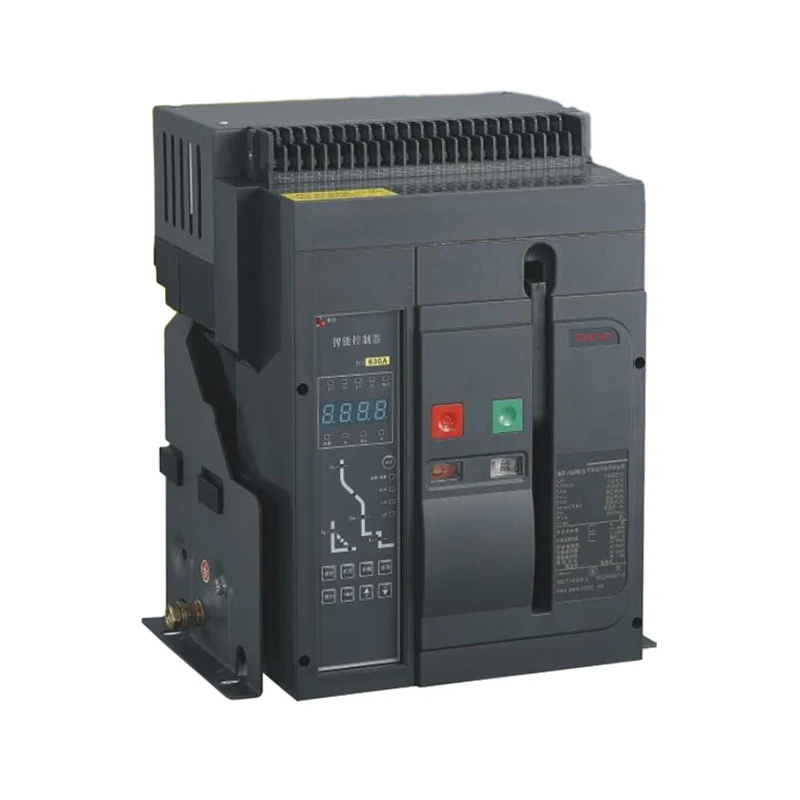

قاطع دائرة الهواء XUW2-1600 من العلامة التجارية XUCKY Electric
◆ يتميز بذكاء كامل وقدرة كسر عالية وقوس صفر؛ التيار المتردد المقدر 200 أمبير - 1600 أمبير، قدرة كسر الدائرة القصيرة 20 كيلو أمبير ~ 55 كيلو أمبير؛ يحتوي على 3 و4 أقطاب، من النوع المسحوب والنوع الثابت، ويمكن تركيبه بأسلاك مقلوبة؛
◆مع وحدات تحكم ذكية متعددة، توفر وظائف مختلفة؛ وظيفة ذكية، وظيفة العرض
◆وظيفة الإعداد، وظيفة الرصد، وظيفة ذاكرة الخطأ، متاحة لواجهة الاتصال للقياس عن بعد، والضبط عن بعد، والتحكم عن بعد، والاتصال عن بعد؛
◆مع ميزات الحماية الكاملة والإعدادات المريحة والدقة العالية، فإنه يتمتع بتأخير فوري وقصير وتأخير طويل وتأريض أحادي الطور وخصائص حماية أخرى.

XUCKY Electric هي شركة رائدة في مجال تصنيع ومصدر الصين متخصصة في قواطع دوائر الهواء XUW2-1600. لدينا مجموعة واسعة من المنتجات لتلبية الاحتياجات المختلفة لعملائنا في جميع أنحاء العالم. إن التزامنا بالجودة العالية والتكنولوجيا المبتكرة وخدمة العملاء الممتازة يجعلنا متميزين في صناعتنا.

مرحبا بكم في XUCKY!

أكثر من 10,000 عميل راضٍ | موثوق به من قبل شبكة عالمية


قاطع دائرة الهواء (ACB) هو جهاز حماية كهربائي يستخدم للأحمال الزائدة والدوائر القصيرة والأعطال الأرضية وحماية التيار الزائد بشكل رئيسي في لوحة LT في المحطة الفرعية ولوحة التوزيع الرئيسية. يتم استخدامه لزيادة القدرة الاستيعابية الحالية.


قاطع دائرة الهواء (ACB) هو جهاز حماية كهربائي يستخدم للأحمال الزائدة والدوائر القصيرة والدوائر القصيرة للأعطال الأرضية وحماية التيار الزائد بشكل رئيسي في لوحة LT في المحطات الفرعية ولوحة التوزيع الرئيسية. يتم استخدامه لزيادة القدرة على حمل التيار.


عملية الإغلاق

عندما يكون ACB في وضع الإغلاق، يتدفق التيار عبر نقاط الاتصال الرئيسية. يتم تنشيط ملف الإغلاق، وهو جهاز كهرومغناطيسي، لإغلاق قاطع الدائرة. وعندما يتم تنشيط ملف الإغلاق، فإنه ينبض آلية التشغيل، مما يؤدي إلى إغلاق نقاط الاتصال الرئيسية والسماح التيار ليتدفق من خلاله

عملية التعثر

تحدث عملية التعثر عند وجود خلل أو حمل زائد في النظام الكهربائي. تقوم أجهزة الحماية المختلفة، مثل مرحلات الحمل الزائد الحراري، أو المرحلات المغناطيسية، أو المرحلات الإلكترونية. بمراقبة التيار المتدفق عبر الدائرة. إذا تجاوز التيار الحد المحدد مسبقًا، فإن تشير أجهزة الحماية إلى ملف الرحلة لإلغاء تنشيط عملية التعثر

انقراض القوس

عند فتح ACB، يتم تشكيل قوس بسبب انقطاع التدفق الحالي. يولد القوس درجات حرارة عالية وغازات متأينة

لإطفاء القوس، يعتمد ACB على الهواء المحيط. يتم سحب القوس إلى مزالق القوس حيث يتم إخضاعه لتأثير تبريد الهواء المحيط، مما يتسبب في فقدان القوس للطاقة وينطفئ في النهاية.

مزالق القوس

تم تصميم مزالق القوس لإعادة توجيه القوس إلى مسار يمكن التحكم فيه، وتقسيمه إلى أجزاء أصغر وإطالة مساره.

توفر المزالق القوسية سلسلة من الصفائح أو الزعانف التي تعطل القوس وتخلق اضطرابًا، مما يساعد في القضاء على القوس بشكل أسرع وأكثر فعالية

إطلاق الطاقة

عندما يتم إطفاء القوس، يتم التحكم في إطلاق الطاقة، مما يقلل من الضرر الذي يلحق بمكونات قاطع الدائرة.



XUW2-1600 قاطع دائرة الهواء

إن قاطع دائرة الهواء الذكي من سلسلة XUW2-1 600 (المشار إليه فيما بعد بقاطع الدائرة) مناسب لشبكات التوزيع بتردد AC 50 هرتز، وجهد تشغيل مقدر يصل إلى 690 فولت وتيار مقنن يتراوح من 200 أمبير إلى 1600 أمبير.

يتم استخدامه لتوزيع الطاقة الكهربائية وحماية الخطوط ومعدات الطاقة من الحمل الزائد والدوائر القصيرة والجهد المنخفض والتأريض أحادي الطور (التسرب) والأخطاء الأخرى. يتميز قاطع الدائرة بوظيفة الحماية الذكية والحماية الانتقائية الدقيقة، ويمكنه تحسين موثوقية مصدر الطاقة وتجنب انقطاع التيار الكهربائي غير الضروري. وفي الوقت نفسه، فهي تحتوي على واجهة اتصال من النوع المفتوح، وهي مناسبة لاتصال ناقل المجال، ويمكن استخدامها لأربع عمليات عن بعد لتلبية متطلبات مركز التحكم ونظام التشغيل الآلي. مجهزة بمحول التسرب المقابل ووحدة التحكم الذكية، يمكن تحقيق الحماية من التسرب.

قاطع الدائرة لديه وظيفة العزل ويمثلها الرمز "_ /x"

يمكن أيضًا استخدام قاطع الدائرة بتيار عمل مقدر يبلغ 630 أمبير أو أقل في حالة الحمل الزائد والدائرة القصيرة وفقدان الطور والجهد المنخفض والحماية الأرضية للمحرك في شبكة توزيع AC 50 (60) هرتز و400 فولت. في ظل الظروف العادية، يمكن أن يعمل قاطع الدائرة أيضًا على التبديل غير المتكرر للدائرة والبدء غير المتكرر للمحرك.

يتوافق قاطع الدائرة مع GB14048.1-2012 مجموعة المفاتيح الكهربائية وأجهزة التحكم ذات الجهد المنخفض - الجزء 1: القواعد العامة؛ وGB14048.2-2008 المفاتيح الكهربائية وأجهزة التحكم ذات الجهد المنخفض - الجزء 2: قواطع الدائرة؛ GB14048.4-2020 المفاتيح الكهربائية وأجهزة التحكم ذات الجهد المنخفض - الجزء 4-1: الموصلات ومشغلات المحركات - الموصلات الكهروميكانيكية ومشغلات المحركات (بما في ذلك واقي المحرك)


ورقة البيانات الفنية

نموذج XUW2-1600
التصنيف الحالي لدرجة إطار الصدفة Inm (A) 1600
تصنيفها الحالي قانون الجنسية (أ) 200、400、500、630、800、1000、1250、1600
تصنيف جهد التشغيل Ue(V) AC400،AC690
تردد التشغيل (هرتز) 50 هرتز/60 هرتز
تصنيف الجهد العزل واجهة المستخدم (V) 1000
تصنيف الجهد التسامح التأثير Uimp (كيلو فولت) 12
جهد تحمل تردد الطاقة U(V)1min 3500
عدد 3،4
N-القطب المقدر الحالي في (أ) 100% cln
استخدم الفئة GB14048.2 B
الحد المقدر لقدرة كسر الدائرة القصيرةLcu (kA) (القيمة الفعالة) تيار متردد 400 فولت 65
AC690V 50
تيار متردد 400 فولت 55
قدرة كسر الدائرة القصيرة المقدرة AC690v 42
LCS (كا) (القيمة الفعالة) تيار متردد 400 فولت 143
AC690V 105
قدرة اتصال الدائرة القصيرة المقدرة تيار متردد 400 فولت 50
AC690v 42
وقت الاستراحة الكامل (بدون تأخير إضافي) (MS) 25
وقت الإغلاق (MS) ماكس 70
الحياة الكهربائية (مرات) تيار متردد 400 فولت ln=200A~630A 1500
في = 800A ~ 1250A 1000
في = 160OA 800
AC690v ln=200A~630A 100 درجة
ln=80OA~1250A 650
قانون الأحوال المدنية = 1600A 500
الحياة الميكانيكية (مرات) صيانة مجانية 15000
لديك صيانة 20000
الأبعاد (العرض × الارتفاع × العمق) مم نوع ثابت 3P 260×310×240 نوع الدرج 3P 275×345×330
4P 330×310×240 4P 345×345×330
