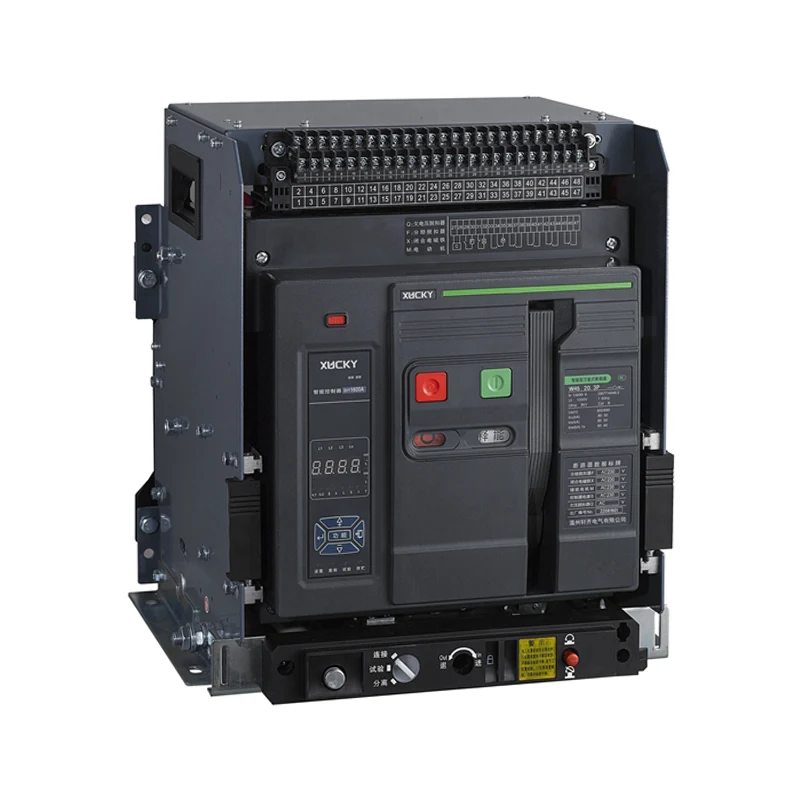

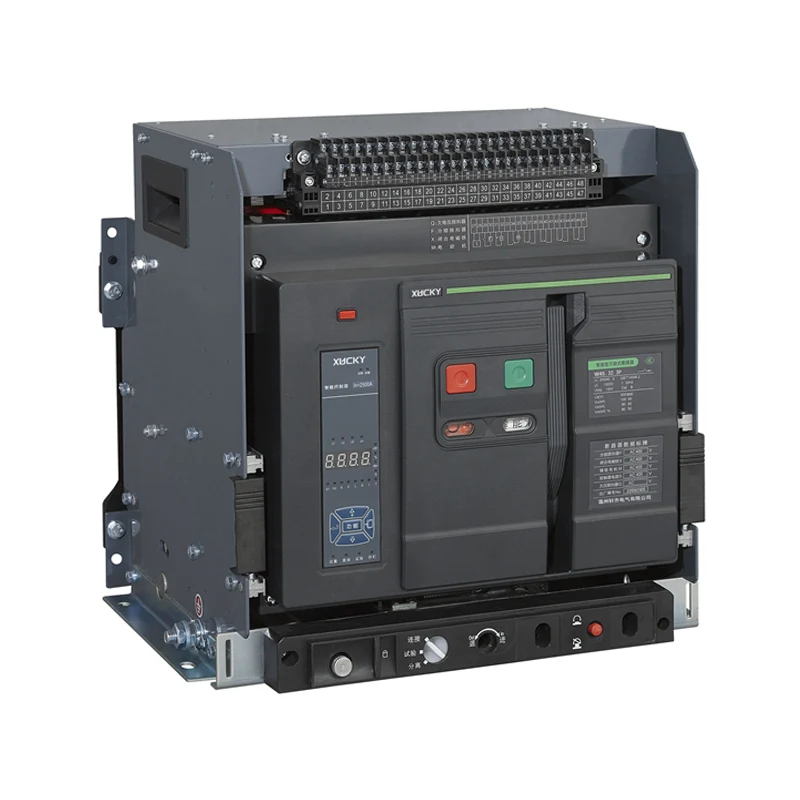

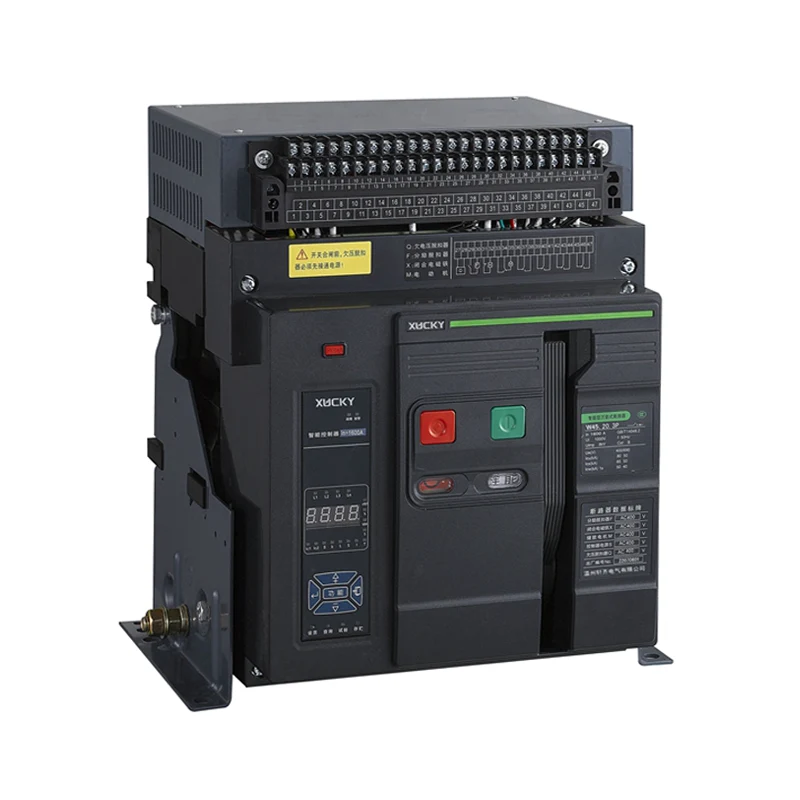

قاطع دائرة الهواء DW45 الكهربائي المخصص من الصين XUCKY، ACB (المشار إليه فيما يلي باسم قاطع الدائرة) مناسب لشبكة التوزيع مع تيار متردد 50 هرتز، والجهد المقنن إلى 660 فولت (690 فولت) وأدناه، التيار المقنن 630A ~ 6300A، يستخدم لتوزيع الطاقة والحماية معدات الخط والطاقة من الحمل الزائد والجهد المنخفض والدوائر القصيرة والتأريض أحادي الطور والأخطاء الأخرى. يتمتع قاطع الدائرة الهوائية بوظيفة حماية ذكية، وحماية انتقائية دقيقة، ويمكن أن يحسن موثوقية مصدر الطاقة وتجنب انقطاع التيار الكهربائي غير الضروري. وفي الوقت نفسه، يحتوي على واجهة اتصال مفتوحة لتنفيذ "أربعة أجهزة تحكم عن بعد" لتلبية متطلبات مركز التحكم ونظام التشغيل الآلي. يحتوي قاطع الدائرة على جهد تحمل نبضي يبلغ 8000 فولت على ارتفاع 2000 متر (معدل على ارتفاعات مختلفة، لا يتجاوز 12000 فولت). قاطع دائرة الهواء acb غير مجهز بوحدة تحكم ذكية ومستشعر، ويمكن استخدامه كعازل.
XUCKY هي شركة متخصصة في تصنيع قواطع دوائر الهواء. يفي قاطع الدائرة الهوائية acb بمعايير GB14048.2 "مجموعة المفاتيح الكهربائية ومعدات التحكم ذات الجهد المنخفض وقواطع الدائرة الكهربائية ذات الجهد المنخفض" وIEC60947-2 "مجموعة المفاتيح الكهربائية ومعدات التحكم ذات الجهد المنخفض" وغيرها من المعايير.
● التصنيف
وفقا لطريقة التثبيت: نوع ثابت، نوع الدرج.
وعلى حسب القطبين: ثلاثة أقطاب، وأربعة أقطاب. حسب وضع التشغيل: التشغيل الكهربائي، التشغيل اليدوي (الإصلاح، الصيانة).
● نوع الإصدار
وحدة تحكم ذكية، إطلاق عابر (أو تأخير) تحت الجهد، إطلاق تحويلة.
● أداء وحدة التحكم الذكية
أ. تنقسم وحدة التحكم الذكية لقاطع الدائرة الهوائية إلى: bse5 (نوع H: اتصال)، bse4 (نوع M: نوع ذكي شائع)، bse3 (نوع L: نوع اقتصادي)؛
ب. مع الزائد تأخير طويل معكوس الحد الزمني، تأخير قصير معكوس الحد الزمني، حد زمني محدد، وظيفة لحظية. يمكن للمستخدمين تعيين خصائص الحماية المطلوبة الخاصة بهم؛
ج. وظيفة حماية التأريض أحادية الطور؛
د. وظيفة العرض: ضبط العرض الحالي، عرض التشغيل الحالي، العرض الرئيسي لكل جهد طور (يجب تقديم عرض الجهد عند الطلب)؛
ه. وظيفة التنبيه: إنذار الزائد.
و. وظيفة الفحص الذاتي: الفحص الذاتي للسخونة الزائدة، والتشخيص الذاتي للكمبيوتر الصغير؛
ز. وظيفة الاختبار: اختبار خصائص التشغيل لوحدة التحكم.
● درجة حرارة الهواء المحيط: قيمة الحد الأعلى لا تتجاوز +40 درجة مئوية، وقيمة الحد الأدنى لا تقل عن -5 درجة مئوية، ومتوسط القيمة في 24 ساعة لا تتجاوز +35 درجة مئوية. ملاحظة: حالة العمل هي أن قيمة الحد الأدنى هي -10 درجة مئوية أو -25 درجة مئوية، ويجب على المستخدم الإعلان مع الشركة؛ يتجاوز الحد الأعلى +40 درجة مئوية أو الحد الأدنى أقل من -10 درجة مئوية أو -25 درجة مئوية في ظروف العمل، يجب على المستخدمين استشارة الشركة.
● ارتفاع موقع التركيب لا يتجاوز 2000 متر.
● الظروف الجوية لقاطع الدائرة الهوائية: لا تتجاوز الرطوبة النسبية في الغلاف الجوي 50% عندما تكون درجة حرارة الهواء المحيط +40 درجة مئوية. يمكن أن تحتوي على رطوبة نسبية عالية نسبيًا في درجات الحرارة المنخفضة. يبلغ المتوسط الشهري الأقصى للرطوبة النسبية في أكثر الشهور أمطارًا 90%. يبلغ متوسط درجة الحرارة الدنيا +25 درجة مئوية، مع الأخذ في الاعتبار التكثيف الذي يحدث على سطح المنتج بسبب التغيرات في درجات الحرارة. تجاوز المتطلبات المطلوبة والتشاور مع الشركة.
● مستوى الحماية: IP30
● مستوى التلوث: III
● استخدم الفئة: الفئة ب أو الفئة أ
● فئة التثبيت: قاطع دائرة هوائي ACB وتحرير الجهد المنخفض بجهد تشغيل مقدر يبلغ 660 فولت (690 فولت) أو أقل. يتم استخدام الملف الأساسي لمحول الطاقة في فئة التثبيت الرابعة. فئة تركيب الدائرة المساعدة ودائرة التحكم هي III.
● شروط التركيب: يجب تركيب قاطع الدائرة طبقاً لمتطلبات هذا الدليل. يجب ألا يتجاوز الميل الرأسي لقاطع الدائرة 5 درجات (يجب ألا يتجاوز ميل قاطع الدائرة 15 درجة).
● الإشارة الإيجابية لقاطع الدائرة الكهربائية
● التيار المقدر لقاطع الدائرة الكهربائية
| الإطار المقدر الحالي Inm (A) | التصنيف الحالي في (أ) |
| 2000 | 630، 800، 1000، 1250، 1600، 2000 |
| 3200 | 2000، 2500، 2900، 3200 |
| 4000 | 3200، 3600، 4000 |
| 6300 | 4000، 5000، 6300 |
● قدرة كسر الدائرة القصيرة المقدرة وتيار الصمود لفترة قصيرة، مسافة قوس قاطع الدائرة هي صفر (أي، لا يوجد قوس خارج قاطع الدائرة).
| الإطار المقدر الحالي Inm (A) | 2000 | 3200 | 4000 | 6300 | |
| الحد الأقصى لتصنيف قدرة كسر الدائرة القصيرة Icu(kA)O-CO | 400 فولت | 80 | 100 | 100 | 120 |
| 690 فولت | 50 | 65 | 65 | 80 | |
| الحد الأقصى لتصنيف قدرة صنع الدائرة القصيرة n×Icu(kA)/cosΦ | 400 فولت | 176/0.2 | 220/0.2 | 220/0.2 | 264/0.2 |
| 690 فولت | 105/0.25 | 143/0.2 | 143/0.2 | 187/0.2 | |
| عملية تصنيف قدرة كسر الدائرة القصيرة Ics(kA)O-CO-CO | 400 فولت | 50 | 65 | 65 | 80 |
| 690 فولت | 40 | 50 | 50 | 70 | |
| تصنيفها لفترة قصيرة تحمل التيار
Icw(kA)1s، تأخير 0.4s، O-CO |
400 فولت | 50 | 65 | 65/80 (مكر) | 85/100 (مكر) |
| 690 فولت | 40 | 50 | 50/65 (مكر) | 65/75 (مكر) | |
ملاحظة: قدرة التكسير للخطوط العلوية والسفلية في الجدول هي نفسها.
● خصائص الحماية ووظائف جهاز التحكم الذكي في التيار الزائد
1. قيمة الإعداد Ir (I/In) وخطأ وحدة التحكم
| تأخير طويل | تأخير قصير | لحظية | خطأ أرضي | ||||
| و1 | إير2 | خطأ | إير3 | خطأ | إير4 | خطأ | |
| (0.4-1) في | (0.4-15) بوصة | ±10% | في ~ 50 كيلو أمبير (الكثافة السكانية = 2000 أمبير) في ~ 75 كيلو أمبير (الكثافة السكانية = 3200 ~ 4000 أمبير) في ~ 100 كيلو أمبير (الكثافة السكانية = 6300 أمبير) |
±15% | إن إم = 2000 ~ 4000A (0.2 ~ 0.8) بوصة الحد الأقصى 1200 أمبير، الحد الأدنى 160 أمبير |
إن إم = 6300 أ (0.2-1.0) بوصة |
±10% |
ملحوظة: عند وجود (مطلوب) حماية ثلاثية المراحل في نفس الوقت، لا يمكن تجاوز قيم الإعداد.
2. خصائص التشغيل العكسي للحماية من التيار الزائد للتأخير الطويل I²TL=(1.5lr1)²tL، ووقت التشغيل (1.05~2.0)lr1 موضح في الجدول 4، والخطأ الزمني هو ±15%.
ملحوظة: وقت إعداد TL-Long 1.5 لتر، ووقت تشغيل TL-Long.
ملحوظة: عند وجود (مطلوب) حماية ثلاثية المراحل في نفس الوقت، لا يمكن تجاوز قيم الإعداد.
| 1.05 و 1 | 1.3Ir1 | 1.5Ir1 وقت الإعداد (ق) | 15 | 30 | 60 | 120 | 240 | 480 |
| > 2 ساعة عدم التشغيل | أقل من ساعة واحدة من التشغيل | 2.0Ir1 وقت (فترات) التشغيل | 8.4 | 16.9 | 33.7 | 67.5 | 135 | 270 |
3. خصائص الحماية من التيار الزائد ذات التأخير القصير
إن الحماية من التيار الزائد للتأخير لفترة قصيرة هي حد زمني محدد. إذا كان المضاعف المنخفض مطلوبًا ليكون معكوسًا للوقت، فإن الخاصية هي: I²Ts=(8Ir1)²ts، ts هو وقت تصميم التأخير العام؛
عندما يكون تيار الحمل الزائد أكبر من 8Ir، فإنه يتحول تلقائيًا إلى خاصية زمنية محددة. ويبين الجدول 5 خاصية الحد الزمني المحدد. الخطأ في الحد الزمني هو ±15 درجة مئوية.
| تأخير الوقت ق | الوقت القابل للإرجاع S | ||||||
| 0.1 | 0.2 | 0.3 | 0.4 | 0.06 | 0.14 | 0.23 | 0.35 |
1. مخطط الأسلاك لوحدة التحكم الذكية من النوع L وM (النوع القياسي) (انظر الشكل 1)
SB1 - زر التحويل (يوفره المستخدم)
SB2 - زر الجهد المنخفض (يوفره المستخدم)
و - إطلاق التحويلة
O - جهة اتصال مفتوحة عادةً (3A/AC380V)
ج - جهة اتصال مغلقة عادة (3A/AC380V)
س - إطلاق فوري للجهد المنخفض أو إطلاق تأخير للجهد المنخفض
م - محرك تخزين الطاقة
SB3 - زر الإغلاق (يوفره المستخدم)
X - إغلاق المغناطيس الكهربائي
DF - جهة الاتصال المساعدة لقاطع الدائرة الكهربائية
1# نهاية إدخال طاقة العمل (وحدة تيار مستمر للإدخال الإيجابي)
2# نهاية إدخال طاقة العمل (وحدة تيار مستمر للإدخال السلبي)
25#، 26# قطب مركزي خارجي أو مدخل محول تيار أرضي
19#، 20#، 21#، 22#، 23#، 24# هي الإطار الثاني والثالث لإضافة جهات الاتصال.
3# رحلة خطأ، إخراج الاتصال مغلقة عادة
4 # رحلة خطأ، نهاية مشتركة لإخراج الاتصال
5 # رحلة خطأ، عادة فتح إخراج الاتصال
* عندما يكون مصدر الطاقة للإصدار الذكي هو مصدر طاقة تيار مستمر، يجب إضافة وحدة إمداد الطاقة. (يُحظر على المحطات رقم 1 و2# الوصول إلى مصدر طاقة التيار المتردد).
2. مخطط الأسلاك لوحدة التحكم الذكية M، H + وظيفة إضافية (متعددة الوظائف) (انظر الشكل 2)
SB1 - زر التحويل (يوفره المستخدم)
SB2 - زر الجهد المنخفض (يوفره المستخدم)
إطلاق F-Shunt
O- جهة اتصال مفتوحة بشكل طبيعي (3A/AC380V)
ج- جهة اتصال مغلقة عادة (3A/AC380V)
س - إطلاق فوري للجهد المنخفض أو إطلاق تأخير للجهد المنخفض
م - محرك تخزين الطاقة
SB3 - زر الإغلاق (يوفره المستخدم)
X - إغلاق المغناطيس الكهربائي
DF - جهة الاتصال المساعدة لقاطع الدائرة الكهربائية
1 #، 2 # مدخلات الطاقة الإخراج
3#، 4#، 5# مخرج اتصال رحلة الخطأ
وخط 4# هو نهاية عامة
6 #، 7 # حالة الكسارة أول نهاية إخراج جهة الاتصال المساعدة
8 #، 9 # نهاية إخراج جهة الاتصال المساعدة الثانية لحالة الكسارة
10 # منفذ واجهة الاتصالات النهاية
11# منفذ واجهة الاتصال B النهاية
12 #، 13 # نهاية إخراج جهة الاتصال الأولى
14 #، 15 # نهاية إخراج جهة الاتصال للإشارة الثانية
16 #، 17 # المجموعة الثالثة من نهاية إخراج اتصال الإشارة
18 #، 19 # المجموعة الرابعة من نهاية إخراج اتصال الإشارة
20# خط حماية أرضي
21 # N نهاية إدخال الجهد المرحلة
22# نهاية إدخال جهد الطور
23 # B نهاية إدخال الجهد المرحلة
24 # C نهاية إدخال الجهد المرحلة
25# نهاية إدخال المحول الخارجي 1
26# نهاية مدخل المحول الخارجي 2
● المخطط التفصيلي وأبعاد التثبيت لقاطع دائرة الهواء الثابت DW45-2000 (الإطار Ⅰ)
● المخطط التفصيلي وأبعاد التثبيت لقاطع الدائرة الثابتة DW45-3200 (الإطارⅡ)
● المخطط التفصيلي وأبعاد التثبيت لقاطع دائرة الهواء ACR DW45-2000 (الإطارⅠ)
● المخطط التفصيلي وأبعاد التثبيت لقاطع الدائرة الهوائية للدرج DW45-3200 (الإطار Ⅱ)
● المخطط التفصيلي وأبعاد التثبيت لـ DW45-4000 (الإطار Ⅱ زيادة السعة) قاطع دائرة الهواء ACR للدرج
● المخطط التفصيلي وأبعاد التثبيت لقاطع الدائرة الهوائية DW45-4000/4 (النوع Ⅰ3+4) للدرج
● المخطط التفصيلي وأبعاد التثبيت لقاطع الدائرة الهوائية DW45-6300/4000A~5000A (الإطار Ⅲ) ACR
● المخطط التفصيلي وأبعاد التثبيت لقاطع الدائرة الهوائية DW45-6300/3 6300A (الإطار Ⅲ) والدرج ACR
● مواصفات النحاس التوصيل الخارجي وكميته
| التصنيف الحالي | مواصفات النحاس الخارجي | الكمية لكل قطب | التصنيف الحالي | مواصفات النحاس الخارجي | الكمية لكل قطب |
| 630 أ | 40×5 | 2 | 2900 أ | 100×10 | 3 |
| 800 أ | 50×5 | 2 | 3200 أ | 120×10 | 3 |
| 1000 أ | 60×5 | 2 | 3600A | 120×10 | 4 |
| 1250 أ | 80×5 | 2 | 4000 أ | 120×10 | 4 |
| 1600 أ | 100×5 | 2 | 5000 أ | 120×10 | 5 |
| 2000 أ | 100×5 | 3 | 6300 أ | 120×10 | 6 |
| 2500 أ | 100×5 | 4 |
