قاطع دائرة الهواء DW15

قاطع الدائرة الهوائية XUCKY DW15 أو يسمى قاطع الدائرة ACB (المشار إليه فيما بعد بقاطع الدائرة) مناسب لشبكات التوزيع ذات التيار المتردد 50 هرتز، والتيار المقدر 200 أمبير إلى 4000 أمبير وجهد التشغيل المقدر من 380 فولت إلى 1140 فولت. قاطع الدائرة ABC يستخدم بشكل أساسي لتوزيع الطاقة وحماية الدائرة في شبكات التوزيع، والحمل الزائد، والجهد المنخفض، وحماية الدائرة القصيرة لمعدات الطاقة.

إرسال استفسار

وصف المنتج

نطاق التطبيق

قاطع الدائرة الهوائية XUCKY DW15 أو المسمى بقاطع الدائرة ACB (المشار إليه فيما بعد بقاطع الدائرة) مناسب لشبكات التوزيع ذات التيار المتردد 50 هرتز والتيار المقدر 200 أمبير إلى 4000 أمبير وجهد التشغيل المقدر من 380 فولت إلى 1140 فولت. قاطع الدائرة ABC يستخدم بشكل أساسي لتوزيع الطاقة وحماية الدائرة في شبكات التوزيع، والحمل الزائد، والجهد المنخفض، وحماية الدائرة القصيرة لمعدات الطاقة.

في ظل الظروف العادية، يمكن استخدام قاطع الدائرة الكهربائية كمفتاح غير متكرر للدائرة وبدء تشغيل غير متكرر للمحرك.

TAIXI عبارة عن مورد محترف لقواطع دوائر الهواء، قاطع الدائرة DW15 ABC يتوافق مع GB14048.2.

النموذج والمعنى

● حسب فئة الاستخدام

الفئة أ (غير انتقائية، مع حماية التيار الزائد من قسمين).

● حسب جهاز الإرسال

أ. المقبض الأمامي يقود مباشرة.

ب. محرك السيارات.

ملاحظة: ما لم يحدد المستخدم ذلك، فإن العرض العادي له وظيفتان هما a وb.

● حسب نوع الإصدار

أ. إطلاق التيار الزائد وإطلاق التحويلة.

ب. إطلاق التيار الزائد، إطلاق فوري للجهد المنخفض؛

ج. إطلاق التيار الزائد، إطلاق التحويلة والإفراج الفوري عن الجهد المنخفض.

● حسب نوع الحماية من التيار الزائد

أ. التشغيل الفوري للحمل الزائد والدوائر القصيرة (الكهرومغناطيسية)؛

ب. التحميل الزائد والتأخير الطويل والتشغيل الفوري لدائرة كهربائية قصيرة (الحرارية الكهرومغناطيسية) ؛

ملاحظة: يمكن للمستخدمين استشارة الموردين عندما لا يحتاجون إلى إطلاق التيار الزائد.

● حسب نوع الحماية من انخفاض الجهد

أ. عملية لحظية.

ب. تأخير العملية.

● وفقا لتخزين ما قبل الطاقة

أ. لا توجد طاقة ما قبل التخزين (يتم إكمال عمليات تخزين الطاقة وإغلاقها مرة واحدة)؛

ب. الطاقة المخزنة مسبقًا (تم إكمال عمليات تخزين الطاقة وإغلاقها مرتين).

● وفقا لطريقة المدخل والمخرج

أ. مدخل-مخرج اللوحة الأمامية (مدخل-مخرج عمودي)؛

ب. مدخل ومخرج اللوحة الخلفية (مدخل ومخرج أفقي) ؛

ج. مدخل اللوحة الأمامية، مخرج اللوحة الخلفية (مدخل رأسي، مخرج أفقي)؛

د. مخرج اللوحة الأمامية، مدخل اللوحة الخلفية (مخرج رأسي، مدخل أفقي).

ظروف العمل العادية

1. درجة حرارة الهواء المحيط هي -5 درجة مئوية إلى +40 درجة مئوية ومتوسط القيمة خلال 24 ساعة لا يتجاوز +35 درجة مئوية. 2. لا يتجاوز ارتفاع موقع التركيب 2000 متر.

3. ألا تتجاوز الرطوبة النسبية في الغلاف الجوي 50% عند درجة حرارة الهواء المحيط +40 درجة مئوية. ارتفاع الرطوبة النسبية في درجات الحرارة المنخفضة؛ يبلغ متوسط الحد الأقصى للرطوبة النسبية الشهرية لأكثر الشهور رطوبة 90%، وفي نفس الوقت يبلغ متوسط درجة الحرارة الدنيا لهذا الشهر +25 درجة مئوية، ويؤخذ في الاعتبار التكثيف على سطح المنتج بسبب تغير درجة الحرارة.

4. مستوى التلوث 3

5. فئة تركيب الدائرة الرئيسية لقاطع الدائرة هي IV. فئة تركيب الدائرة المساعدة باستثناء ملف تحرير الجهد المنخفض، فئة التثبيت هي نفس الدائرة الرئيسية للقاطع، أما الفئة الأخرى فهي فئة التثبيت III.

المعلمات الرئيسية والأداء الفني

1. إن جهد العزل المقدر لهذه السلسلة من المنتجات يساوي جهد التشغيل المقدر المقابل.

2. المعلمات الرئيسية لقاطع الدائرة ABC

الإطار المقدر الحالي Inm (A)		630			1600		2500	4000
التيار الحراري التقليدي Ith (A)		200	400	630	1000	1600	2500	4000
القطب		3	3	3	3	3	3	3
التصنيف الحالي في (أ)	الكهرومغناطيسية الحرارية	200	315، 400	315، 400، 630	630، 800، 1000	1250، 1600	1600، 2000، 2500	2500، 3000، 4000
الحد المقدر لقدرة كسر الدائرة القصيرة Icu (KA)	تيار متردد 380 فولت	30	30	30	40	40	60	60
قدرة كسر الدائرة القصيرة للتشغيل المقدر المرحلية (KA)	تيار متردد 380 فولت	30	30	30	30	30	40	50
الحياة الميكانيكية (مرات)		10000	10000	10000	5000	5000	5000	4000
الحياة الكهربائية 1In، 1Ue (مرات)		1000	1000	1000	500	500	500	500
الحياة الكهربائية 1In، 1Ue (مرات)		1000	1000	1000	500	500	500	500
عمر محرك حماية AC380V AC-3 (مرات)		2000	2000	2000
تردد التشغيل (مرات/ساعة)		60	60	60	20	20	20	10
مسافة القوس (مم)		280	280	280	350	350	350	400
ذراع التشغيل (مم)		90	90	90	250	250	250	250
قوة التشغيل (ن)		200	200	200	200	350	350	350

ملحوظة:

أ. قدرة كسر الدائرة القصيرة المقدرة لقاطع الدائرة DW15 ACB، Inm≥630: الخط العلوي، Inm>630: نفس الخطوط العلوية والسفلية.

ب. المعلمات الأساسية لقاطع الدائرة الهوائية DW15C-200، 400، 630 هي نفس المعلمات الخاصة بـ DW15-200، 400، 630.

3. إطلاق قاطع الدائرة ACB، وتحرير ملفات الملف اللولبي، والجهد المقنن لصندوق التحكم

يكتب		الجهد المقنن (الخامس)
يكتب		تيار متردد 50 هرتز		العاصمة
يطلق	إطلاق التحويلة	نحن	127، 220، 380	110، 220
يطلق	الافراج عن انخفاض الجهد	نحن	127، 220، 380	-
جهاز الإغلاق	آلية التشغيل تطلق الطاقة الكهربائية	نحن	127، 220، 380	110، 220
	تشغيل صندوق التحكم الكهرومغناطيسي	نحن	220، 380
	محرك	نحن	220، 380

ملحوظة: أ. 127 مواصفات للتعدين.

ب. إذا كان صندوق التحكم في الملف اللولبي للتشغيل مع US 660V مطلوبًا، فيجب على المستخدم الاتفاق مع الشركة المصنعة.

بناء

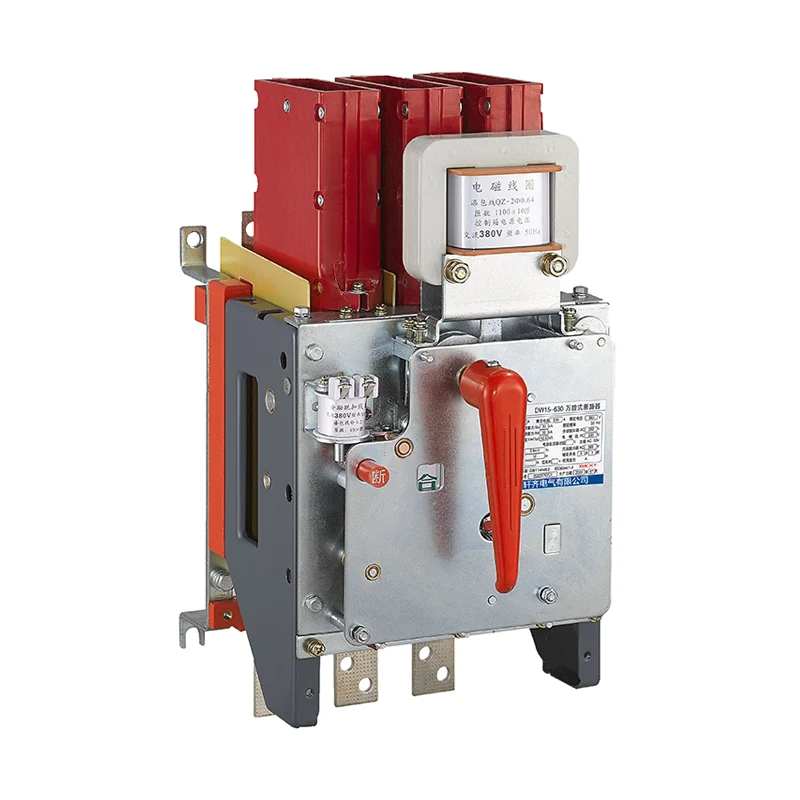

1. قواطع الدائرة الكهربائية العامة DW15-200، 400، 630 قاطع الدائرة الكهربائية DW15 ACB عبارة عن تصميم سطحي ثلاثي الأبعاد، ويتم تثبيت نظام الاتصال والمغناطيس الكهربائي السريع واللوحتين الجانبيتين اليمنى واليسرى على لوحة عازلة. الجزء العلوي مجهز بنظام إطفاء القوس، ويمكن تركيب آلية التشغيل على الجانب الأمامي أو الأيمن. توجد إشارة "ON" و"OFF" وأزرار إيقاف يدوية. يوجد إصدار تحويلة في الجزء العلوي الأيسر وإصدار انخفاض الجهد متصل بمحور الرحلة في الخلف. يتم وضع تشبع السرعة والمحول الحالي على الحافلة السفلية. أجهزة تأخير الجهد المنخفض والمرحلات الحرارية هي على التوالي أدناه. يظهر هيكل المنتج في الشكل 1.

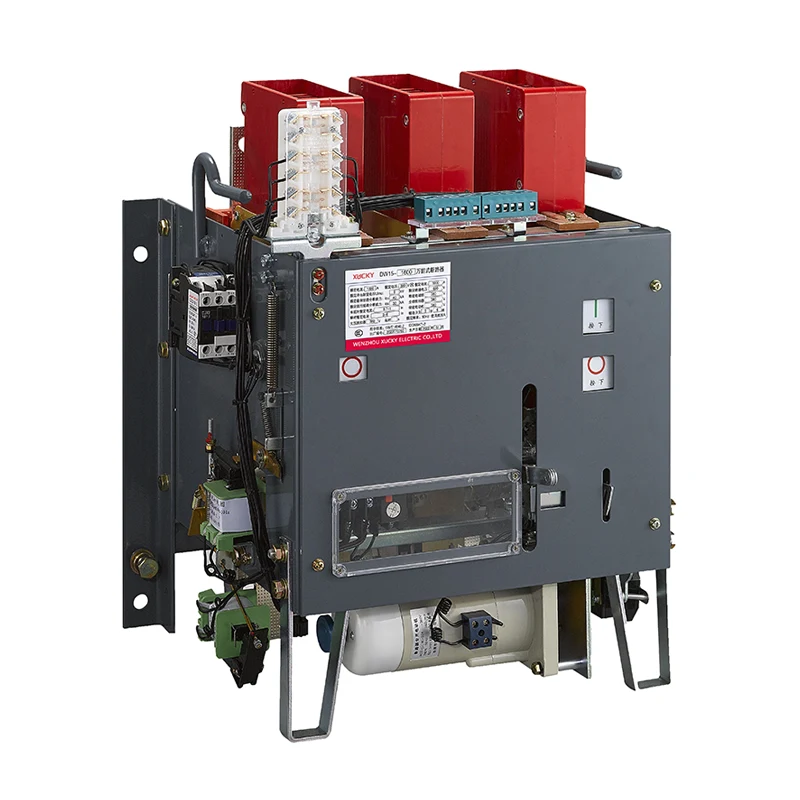

2. قواطع الدائرة العالمية DW15-1600، 2500، 4000 قاطع الدائرة ACB عبارة عن تصميم ثلاثي الأبعاد، نظام اتصال، آلية التشغيل مثبتة على الإطار الحديدي. يوجد نظام إطفاء القوس في الجزء العلوي وآلية التشغيل على اليمين. هناك مؤشرات "ON" و"OFF" وأزرار "فتح" و"إغلاق" يدوية. تم تجهيز اليسار بإطلاق التحويلة وإطلاق الجهد المنخفض. يتم وضع تشبع السرعة والمحول الحالي على الحافلة السفلية. يتم تركيب أجهزة تأخير الجهد المنخفض والمرحلات الحرارية أدناه. يظهر هيكل المنتج في الشكل 2.

3. قاطع الدائرة ACB DW15C-200، 400، 630 درج. يتكون المنتج من جسم الكسارة (DW15 المعدل) ومقعد الدرج. تم تجهيز قاطع الدائرة ACB بسكين اتصال عازل، واتصال ديناميكي مزدوج الدائرة، وقضيب دعم للاتصال الأرضي. الألواح اليسرى واليمنى لمقعد الدرج، وأقواس الألومنيوم، وقواعد الاتصال العازلة، والاتصالات الثابتة ذات الدائرة المزدوجة، والمنزلقات والمكونات الأخرى. تتكون آلية تشغيل الدفع والسحب في الأسفل من مقبض التشغيل، والمسمار، وما إلى ذلك.

الشكل 1: مخطط هيكلي للقواطع الشاملة DW15-200، 400، 630
