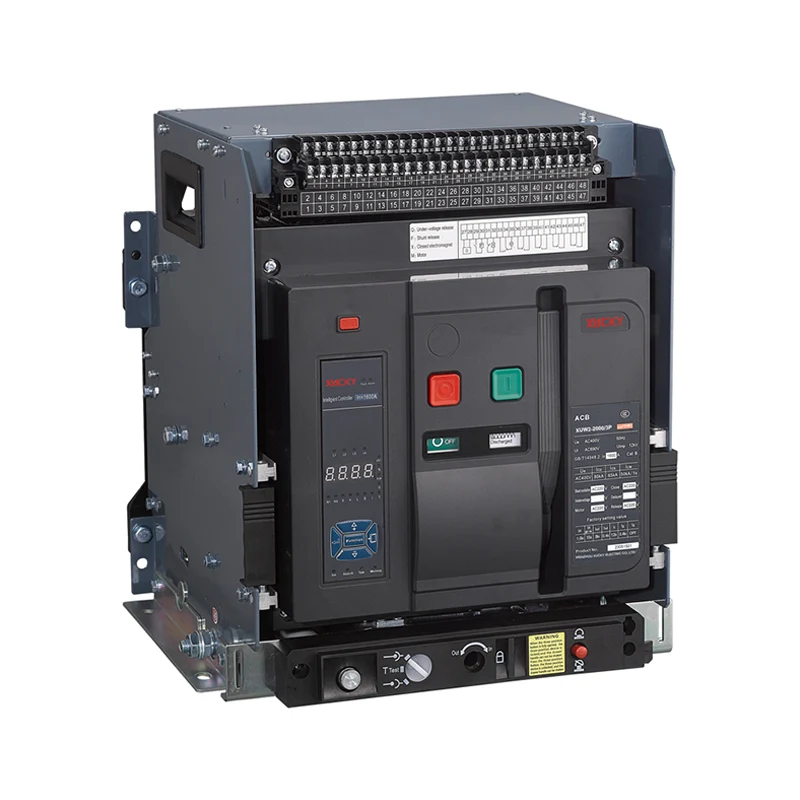

قاطع دائرة الهواء XUW1

XUCKY Electric هي شركة رائدة في مجال تصنيع ومصدر الصين متخصصة في قاطع الدائرة الهوائية XUW1. لدينا مجموعة واسعة من المنتجات لتلبية الاحتياجات المختلفة لعملائنا في جميع أنحاء العالم. إن التزامنا بالجودة العالية والتكنولوجيا المبتكرة وخدمة العملاء الممتازة يجعلنا متميزين في صناعتنا.

إرسال استفسار

وصف المنتج

نطاق التطبيق

قاطع الدائرة الهوائية XUW1 من العلامة التجارية XUCKY Electric، ACB (المشار إليه فيما يلي باسم قاطع الدائرة) مناسب لشبكة التوزيع مع تيار متردد 50 هرتز، والجهد المقنن إلى 660 فولت (690 فولت) وأدناه، التيار المقدر 630 أمبير ~ 6300 أمبير، يستخدم لتوزيع الطاقة وحماية الخط ومعدات الطاقة من الحمل الزائد والجهد المنخفض والدوائر القصيرة والتأريض أحادي الطور والأخطاء الأخرى. يتمتع قاطع الدائرة الهوائية بوظيفة حماية ذكية، وحماية انتقائية دقيقة، ويمكن أن يحسن موثوقية مصدر الطاقة وتجنب انقطاع التيار الكهربائي غير الضروري. وفي الوقت نفسه، يحتوي على واجهة اتصال مفتوحة لتنفيذ "أربعة أجهزة تحكم عن بعد" لتلبية متطلبات مركز التحكم ونظام التشغيل الآلي. يحتوي قاطع الدائرة على جهد تحمل نبضي يبلغ 8000 فولت على ارتفاع 2000 متر (معدل على ارتفاعات مختلفة، لا يتجاوز 12000 فولت). قاطع دائرة الهواء acb غير مزود بوحدة تحكم ذكية ومستشعر، ويمكن استخدامه كعازل.

XUCKY هي شركة محترفة لتصنيع قواطع دوائر الهواء، حيث يلبي قاطع دارة الهواء ACB معايير GB14048.2 "مجموعة المفاتيح الكهربائية ذات الجهد المنخفض ومجموعة التحكم وقواطع الدائرة الكهربائية ذات الجهد المنخفض" وIEC60947-2 "مجموعة المفاتيح الكهربائية ذات الجهد المنخفض وقواطع دوائر التحكم" وغيرها من المعايير.

● التصنيف

وفقا لطريقة التثبيت: نوع ثابت، نوع الدرج.

وعلى حسب القطبين: ثلاثة أقطاب، وأربعة أقطاب. وفقا لوضع التشغيل: التشغيل الكهربائي، التشغيل اليدوي (الإصلاح والصيانة).

● نوع الإصدار

وحدة تحكم ذكية، إطلاق عابر (أو تأخير) تحت الجهد، إطلاق تحويلة.

● أداء وحدة التحكم الذكية

أ. تنقسم وحدة التحكم الذكية لقاطع الدائرة الهوائية إلى: bse5 (نوع H: اتصال)، bse4 (نوع M: نوع ذكي شائع)، bse3 (نوع L: نوع اقتصادي)؛

ب. مع الزائد تأخير طويل معكوس الحد الزمني، تأخير قصير معكوس الحد الزمني، حد زمني محدد، وظيفة لحظية. يمكن للمستخدمين تعيين خصائص الحماية المطلوبة الخاصة بهم؛

ج. وظيفة حماية التأريض أحادية الطور؛

د. وظيفة العرض: ضبط العرض الحالي، عرض التشغيل الحالي، العرض الرئيسي لكل جهد طور (يجب تقديم عرض الجهد عند الطلب)؛

ه. وظيفة التنبيه: إنذار الزائد.

و. وظيفة الفحص الذاتي: الفحص الذاتي للسخونة الزائدة، والتشخيص الذاتي للكمبيوتر الصغير؛

ز. وظيفة الاختبار: اختبار خصائص التشغيل لوحدة التحكم.

ظروف العمل العادية وظروف التثبيت

● درجة حرارة الهواء المحيط

لا تتجاوز قيمة الحد الأعلى +40 درجة مئوية، وقيمة الحد الأدنى لا تقل عن -5 درجة مئوية، ولا تتجاوز القيمة المتوسطة خلال 24 ساعة +35 درجة مئوية. ملاحظة: حالة العمل هي أن قيمة الحد الأدنى هي -10 درجة مئوية أو -25 درجة مئوية، ويجب على المستخدم الإعلان مع الشركة؛ يتجاوز الحد الأعلى +40 درجة مئوية أو الحد الأدنى أقل من -10 درجة مئوية أو -25 درجة مئوية في ظروف العمل، يجب على المستخدمين استشارة الشركة.

● ارتفاع موقع التركيب لا يتجاوز 2000 متر.

● الظروف الجوية لقاطع الدائرة الهوائية

لا تزيد الرطوبة النسبية في الغلاف الجوي عن 50% عندما تكون درجة حرارة الهواء المحيط +40 درجة مئوية. يمكن أن تحتوي على رطوبة نسبية عالية نسبيًا في درجات الحرارة المنخفضة. يبلغ المتوسط الشهري الأقصى للرطوبة النسبية في أكثر الشهور أمطارًا 90%. يبلغ متوسط درجة الحرارة الدنيا +25 درجة مئوية، مع الأخذ في الاعتبار التكثيف الذي يحدث على سطح المنتج بسبب التغيرات في درجات الحرارة. تجاوز المتطلبات المطلوبة والتشاور مع الشركة.

● مستوى الحماية: IP30

● مستوى التلوث: III

● استخدم الفئة: الفئة ب أو الفئة أ

● فئة التثبيت: قاطع دائرة هوائي ACB وتحرير الجهد المنخفض بجهد تشغيل مقدر يبلغ 660 فولت (690 فولت) أو أقل. يتم استخدام الملف الأساسي لمحول الطاقة في فئة التثبيت الرابعة. فئة تركيب الدائرة المساعدة ودائرة التحكم هي III.

● شروط التركيب: يجب تركيب قاطع الدائرة طبقاً لمتطلبات هذا الدليل. يجب ألا يتجاوز الميل الرأسي لقاطع الدائرة 5 درجات (يجب ألا يتجاوز ميل قاطع الدائرة 15 درجة). مقدمة موجزة للهيكل

● الإشارة الإيجابية لقاطع الدائرة الكهربائية

البيانات الفنية والأداء

● التيار المقدر لقاطع الدائرة الكهربائية

الإطار المقدر الحالي Inm (A) المقدر الحالي في (A)

2000 630، 800، 1000، 1250، 1600، 2000

3200 2000، 2500، 2900، 3200

4000 3200، 3600، 4000

6300 4000، 5000، 6300

● قدرة كسر الدائرة القصيرة المقدرة وتيار الصمود لفترة قصيرة، مسافة قوس قاطع الدائرة هي صفر (أي، لا يوجد قوس خارج قاطع الدائرة).

تصنيف الإطار الحالي Inm (A) 2000 3200 4000 6300

الحد الأقصى لتصنيف قدرة كسر الدائرة القصيرة Icu(kA)O-CO 400V 80 100 100 120

690 فولت 50 65 65 80

حد التصنيف قدرة صنع الدائرة القصيرة n×Icu(kA)/cosΦ 400V 176/0.2 220/0.2 220/0.2 264/0.2

690 فولت 105/0.25 143/0.2 143/0.2 187/0.2

قدرة كسر الدائرة القصيرة للتشغيل المقدر Ics(kA)O-CO-CO 400V 50 65 65 80

690 فولت 40 50 50 70

تصنيفها لفترة قصيرة تحمل التيار

Icw(kA)1s، تأخير 0.4s، O-CO 400V 50 65 65/80 (MCR) 85/100 (MCR)

690 فولت 40 50 50/65 (MCR) 65/75 (MCR)

ملحوظة: قدرة التكسير للخطوط العلوية والسفلية في الجدول هي نفسها

● خصائص الحماية ووظائف جهاز التحكم الذكي في التيار الزائد

خصائص الحماية للتحكم في التيار الزائد

1. قيمة الإعداد Ir (I/In) وخطأ وحدة التحكم

تأخير طويل تأخير قصير خطأ أرضي لحظي

خطأ Ir1 خطأ Ir2 خطأ Ir3 خطأ Ir4

(0.4-1) بوصة (0.4-15) بوصة ± 10% بوصة ~ 50 كيلو أمبير (الكثافة السكانية = 2000 أمبير)

في ~ 75 كيلو أمبير (الكثافة السكانية = 3200 ~ 4000 أمبير)

In~100kA(Inm=6300A) ±15% Inm=2000~4000A

(0.2 ~ 0.8) بوصة

الحد الأقصى 1200 أمبير، الحد الأدنى 160 أمبير = 6300 أمبير

(0.2-1.0) في ±10%

ملحوظة: عند وجود (مطلوب) حماية ثلاثية المراحل في نفس الوقت، لا يمكن تجاوز قيم الإعداد.

2. خصائص التشغيل العكسي للحماية من التيار الزائد للتأخير الطويل I²TL=(1.5lr1)²tL، ووقت التشغيل (1.05~2.0)lr1 موضح في الجدول 4، والخطأ الزمني هو ±15%.

ملاحظة: وقت إعداد تأخير طويل جدًا بمقدار 1.5 لتر، ووقت تشغيل تأخير طويل جدًا.

ملحوظة: عند وجود (مطلوب) حماية ثلاثية المراحل في نفس الوقت، لا يمكن تجاوز قيم الإعداد.

1.05Ir1 1.3Ir1 1.5Ir1 وقت (فترات) الإعداد 15 30 60 120 240 480

> ساعتين من عدم التشغيل > ساعة واحدة من التشغيل 2.0Ir1 وقت (فترات) التشغيل 8.4 16.9 33.7 67.5 135 270

3. خصائص الحماية من التيار الزائد ذات التأخير القصير

إن الحماية من التيار الزائد للتأخير لفترة قصيرة هي حد زمني محدد. إذا كان المضاعف المنخفض مطلوبًا ليكون معكوسًا للوقت، فإن الخاصية هي: I²Ts=(8Ir1)²ts، ts هو وقت تصميم التأخير العام؛

عندما يكون تيار الحمل الزائد أكبر من 8Ir، فإنه يتحول تلقائيًا إلى خاصية زمنية محددة. ويبين الجدول 5 خاصية الحد الزمني المحدد. الخطأ في الحد الزمني هو ±15 درجة مئوية.

وقت التأخير s الوقت القابل للإرجاع s

0.1 0.2 0.3 0.4 0.06 0.14 0.23 0.35

مخطط الأسلاك من قواطع دوائر

1. مخطط الأسلاك لوحدة التحكم الذكية من النوع L وM (النوع القياسي) (انظر الشكل 1)

SB1 - زر التحويل (يوفره المستخدم)

SB2 - زر الجهد المنخفض (يوفره المستخدم)

و - إطلاق التحويلة

O - جهة اتصال مفتوحة عادةً (3A/AC380V)

ج - جهة اتصال مغلقة عادة (3A/AC380V)

س - إطلاق فوري للجهد المنخفض أو إطلاق تأخير للجهد المنخفض

م - محرك تخزين الطاقة

SB3 - زر الإغلاق (يوفره المستخدم)

X - إغلاق المغناطيس الكهربائي

DF - جهة الاتصال المساعدة لقاطع الدائرة الكهربائية

1# نهاية إدخال طاقة العمل (وحدة تيار مستمر للإدخال الإيجابي)

2# نهاية إدخال طاقة العمل (وحدة تيار مستمر للإدخال السلبي)

25#، 26# قطب مركزي خارجي أو مدخل محول تيار أرضي

19#، 20#، 21#، 22#، 23#، 24# هي الإطار الثاني والثالث لإضافة جهات الاتصال.

3# رحلة خطأ، إخراج الاتصال مغلقة عادة

4 # رحلة خطأ، نهاية مشتركة لإخراج الاتصال

5 # رحلة خطأ، عادة فتح إخراج الاتصال

* عندما يكون مصدر الطاقة للإصدار الذكي هو مصدر طاقة تيار مستمر، يجب إضافة وحدة إمداد الطاقة. (يُحظر على المحطات رقم 1 و2# الوصول إلى مصدر طاقة التيار المتردد).

2. مخطط الأسلاك لوحدة التحكم الذكية M، H + وظيفة إضافية (متعددة الوظائف) (انظر الشكل 2)

SB1 - زر التحويل (يوفره المستخدم)

SB2 - زر الجهد المنخفض (يوفره المستخدم)

إطلاق F-Shunt

O- جهة اتصال مفتوحة بشكل طبيعي (3A/AC380V)

ج- جهة اتصال مغلقة عادة (3A/AC380V)

س - إطلاق فوري للجهد المنخفض أو إطلاق تأخير للجهد المنخفض

م - محرك تخزين الطاقة

SB3 - زر الإغلاق (يوفره المستخدم)

X - إغلاق المغناطيس الكهربائي

DF - جهة الاتصال المساعدة لقاطع الدائرة الكهربائية

1 #، 2 # مدخلات الطاقة الإخراج
