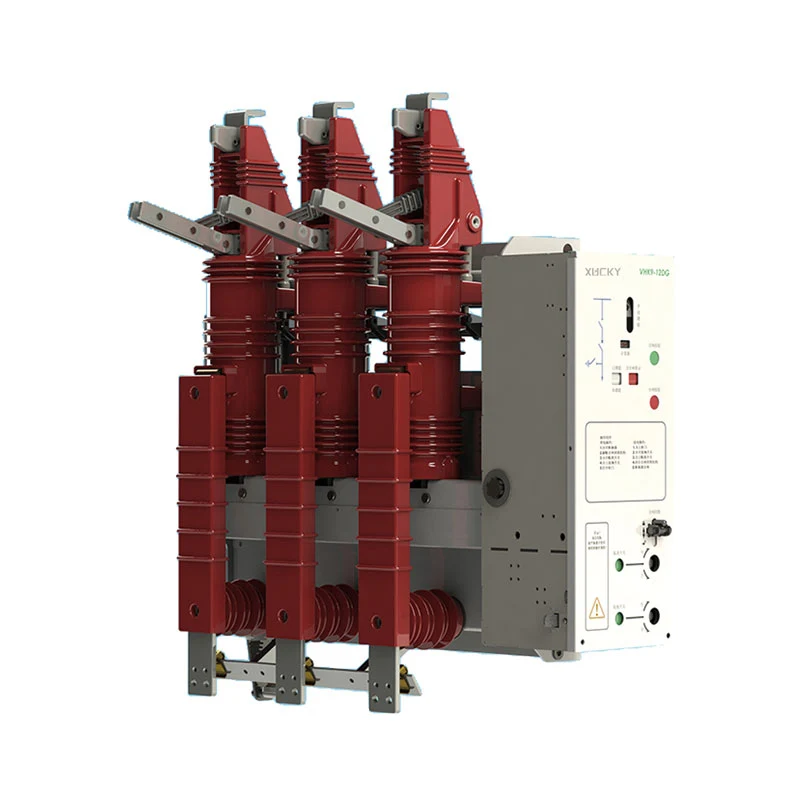

قاطع الدائرة الكهربائية المتكامل VHK9-12

إن قاطع الدائرة المفرغ المدمج VHK9-12 عبارة عن مفتاح تم تطويره للتفسير الفني لمتطلبات مستخدمي الطاقة فيما يتعلق بموثوقية المعدات الكهربائية وسلامتها وصغر حجمها. إنها مناسبة لأنظمة توزيع الطاقة 12KV/7.2KV في المباني العامة والمباني السكنية التجارية والصناعات التحويلية الصناعية والتعدين، وما إلى ذلك، كما أنها مناسبة للمجموعات الكاملة من المعدات الميكانيكية التي يتم تشغيلها بواسطة محركات عالية الجهد والتي تتطلب ضغطًا عاليًا.

الظروف البيئية

● الارتفاع: ≥2000m؛

● درجة الحرارة المحيطة: +40 درجة مئوية؛

● الرطوبة النسبية: المتوسط ​​اليومي ≥95%، المتوسط ​​الشهري ≥90%؛

● لا ينبغي أن يكون الهواء المحيط ملوثا بشكل كبير عن طريق الغازات المسببة للتآكل أو القابلة للاحتراق، وبخار الماء، وما إلى ذلك؛

● لا يوجد اهتزاز عنيف متكرر.

● إذا كانت لديك شروط استخدام مختلفة، أو متطلبات خاصة أخرى، فيرجى الرجوع إلينا مسبقًا.

المعلمات التقنية

الميزات التقنية للمنتج

● مدمجة / مرنة

يفي وضع عزل الهواء كوسيط بالتخليص الكهربائي ومعايير التفريغ المحلية للمواصفات الفنية لصناعة الطاقة الكهربائية.

حجم الخزانة الداعم المدمج، حجم الخزانة القياسي الداعم: 450*1000*1800 مم (العرض*العمق*الارتفاع)، المجموعة الكاملة لنظام توزيع الطاقة مدمجة بشكل خاص، مما يوفر مساحة لأراضي البناء الحضرية باهظة الثمن.

شكل مرن من شريط التوصيل ووضع التمديد، مناسب لربط أنواع الخزانة المختلفة الأخرى.

● متكاملة / مدمجة

تصميم كهربائي متكامل لقاطع الدائرة، مزيج من مفتاح قطع الاتصال، قاطع الدائرة، مفتاح أرضي، مستشعر مشحون كواحد، تصميم معياري، تشابك بسيط وموثوق، سهل الصيانة.

● التصور / الكفاءة

تصميم كسر مفتاح الفصل البصري، ووقت التسليم السريع، والتصميم المعياري الشامل، يجعل تجميع المصنع الكهربائي الكامل مريحًا وسريعًا. هيكل متجانس، يجب تحقيق جميع أنواع التشابك في آلية واحدة، لتقليل مخاطر فشل التشابك الناجم عن مشاكل عملية التجميع في مصنع كهربائي كامل.

● الاستقرار / المتانة

آلية زنبركية/مغناطيس دائم اختيارية، عمر ميكانيكي طويل، تغليف غرفة قوس مفرغ محكم الغلق، مقاوم للغبار، أداء عزل عالي.

الأبعاد الشاملة

تنطبق على هيكل المفاتيح الكهربائية الثابتة

يتم تجميع هيكل الخزانة عن طريق ثني لوحة الألومنيوم والزنك مقاس 2.0 مم، مع قوة عالية، وخفيفة الوزن، ومقاومة ممتازة للتآكل، ويتم فصلها إلى غرفة مستقلة ذات جهد منخفض، وغرفة بسبار، وغرفة تبديل، وغرفة كابلات.

تتكون مجموعة المفاتيح الكهربائية من النوع الثابت من الأجزاء الأربعة التالية:

①غرفة شريط التوصيل ②المفتاح الرئيسي ③غرفة الكابلات ④آلية التشغيل وآلية التشابك والتحكم في الجهد المنخفض ⑤اتصال التأريض العلوي (اختياري)

① غرفة بسبار

تم ترتيب غرفة بسبار في الجزء العلوي من الخزانة. في غرفة قضبان التوصيل، يتم توصيل قضبان التوصيل الرئيسية معًا من خلال صف المفاتيح الكهربائية بأكمله.

② المفتاح الرئيسي

تم تجهيز غرفة التبديل بقاطع الدائرة الكهربائية الذي يتضمن قاطع الدائرة ومفتاح الفصل والمفتاح الأرضي ومستشعر الجهد. من خلال هيكل التشغيل الموجود أمام خزانة قاطع الدائرة، يمكن تشغيل واجهة قاطع الدائرة دون فتح باب الخزانة لغرفة التبديل.

③ غرفة الكابل

تحتوي خزانة قاطع الدائرة على غرفة كابلات واسعة، والتي تستخدم بشكل رئيسي لتوصيل الكابلات، بحيث يمكن توصيل الكابلات المفردة أو الثلاثة الأساسية بأبسط موصلات الكابلات غير المحمية. وفي الوقت نفسه، يمكن أن تستوعب المساحة الكافية أيضًا مانع التسرب وأجهزة الاستشعار والمكونات الأخرى. في التصميم القياسي، باب الخزانة لديه نافذة مراقبة وجهاز قفل أمان.

اللوحة السفلية لغرفة الكابلات مع غطاء مانع للتسرب وإطار دعم وكابل ذو حجم مناسب. يمكن إزالة اللوحة السفلية لغرفة الكابلات وإطار الباب لتسهيل تركيب الكابلات.

④ آلية التشغيل وآلية التشابك والتحكم في الجهد المنخفض

تعمل غرفة الجهد المنخفض المتشابكة أيضًا بمثابة لوحة تحكم. تم تجهيز الغرفة ذات الجهد المنخفض بآلية تشغيل زنبركية مع مؤشر موضع وجهاز تعشيق ميكانيكي. ويمكن أيضًا أن تكون مجهزة بوصلة مساعدة، وملف رحلة، وآلية رحلة الطوارئ، وشاشة شحن سعوية، وقفل مفتاح، وجهاز تشغيل كهربائي. وفي الوقت نفسه، يمكن أيضًا تجهيز مساحة الغرفة ذات الجهد المنخفض بدائرة تحكم وأداة قياس وجهاز حماية للكمبيوتر الصغير. جهاز حماية الحواسيب الصغيرة لديه واجهة اتصال RS232 أو RS485، والتي يمكنها تحقيق المراقبة عن بعد.
