قاطع الدائرة الذكية

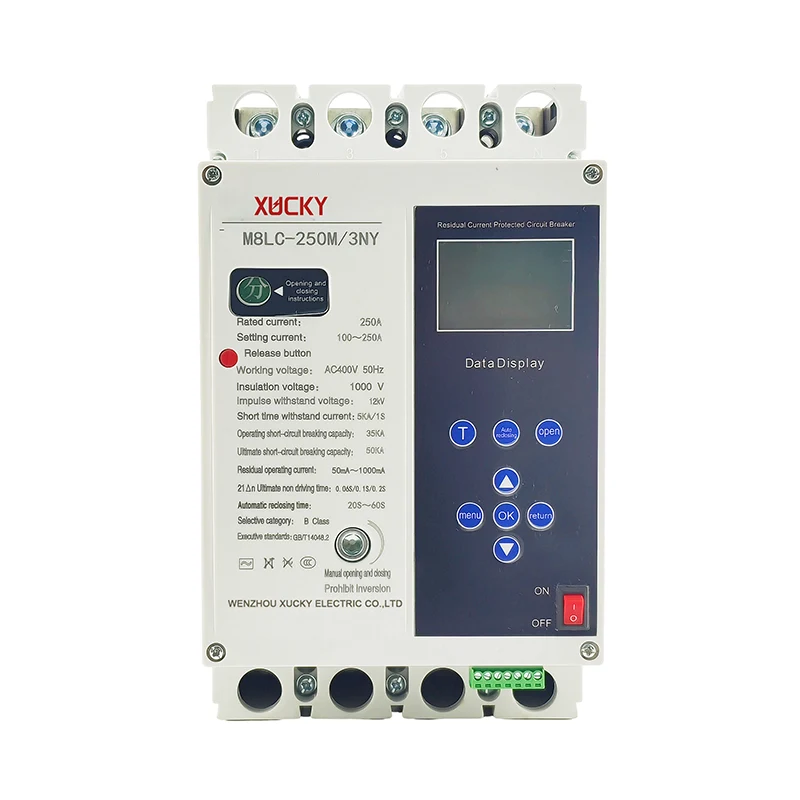

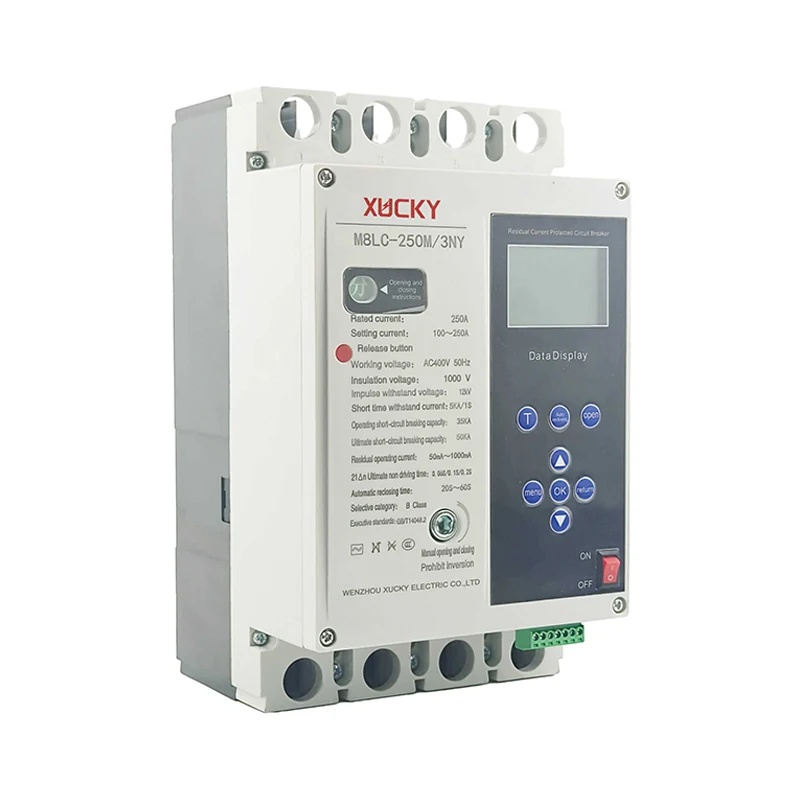

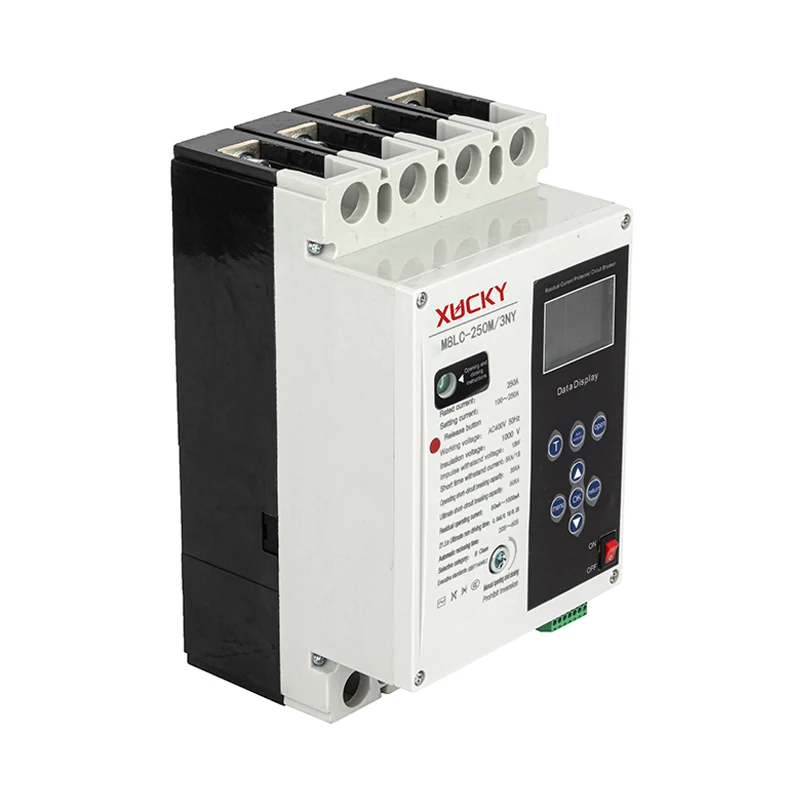

قامت شركة XUCKY Electric بتخصيص قاطع الدائرة الكهربائية الذي يعمل بالتيار المتبقي من سلسلة M8LC (يشار إليه فيما بعد بقاطع الدائرة الكهربائية) وهو مناسب بشكل أساسي لشبكات التوزيع بتردد AC 50 هرتز وجهد العمل المقدر بـ AC 400V. يستخدم في نظام إمداد واستهلاك الطاقة ثلاثي الطور بأربعة أسلاك مع نقطة محايدة مؤرضة مباشرة، وله وظائف مثل الحمل الزائد، والدائرة القصيرة، وفقدان الطور، والجهد الزائد، والجهد المنخفض، وحماية عمل التيار المتبقي، وما إلى ذلك. يمكنه حماية الدوائر والمعدات الكهربائية من التلف، كما توفر الحماية لخطأ التأريض المحتمل والاتصال الشخصي غير المباشر في الدائرة. يتوافق المنتج مع معايير GB/T14048.2، GB/T14048.4، GB/T32902 وGB/T22387.

ما هو قاطع الدائرة الذكية؟

قاطع الدائرة الذكية هو جهاز إلكتروني يوفر التحكم الذكي عن بعد في الدائرة الكهربائية. يمكن تشغيل قواطع الدائرة الذكية من خلال تطبيق جوال، أو بوابة ويب، أو دمجها مع أنظمة منزلية ذكية أخرى، مما يسمح بإدارة ومراقبة النظام الكهربائي بشكل مريح وفعال. تستكشف هذه المقالة ميزات قاطع الدائرة الذكية وبنائها وتركيبها. اقرأ مقال النظرة العامة على قواطع الدائرة للحصول على مزيد من التفاصيل حول عمل وأنواع قواطع الدائرة.

وظائف متعددة

لديها وظائف الحماية مثل التيار المتبقي، والتيار الزائد، والدائرة القصيرة، وما إلى ذلك، بالإضافة إلى الوظائف العملية مثل الإغلاق التلقائي، وعرض التيار المتبقي، وعرض تيار التحميل في الوقت الحقيقي، ومؤشر حالة العمل وعرض بيانات الرحلة. يحتوي المنتج أيضًا على وظائف مثل وحدة الحماية من الصواعق القابلة للتوصيل وأربع وظائف عن بعد ومحول خاص.

تم تحويل مجموعة آلية التشغيل الكهربائية وقاطع الدائرة الهوائية إلى نوع متكامل، مع موقع تركيب منخفض وأسلاك مبسطة. يمكن لطريقة التشغيل ذات خاصية الوظيفة القابلة للتكوين ضبط الوظائف المطلوبة مثل تيار العمل ووقت الكسر وتيار الدائرة الرئيسية وفقًا للحالة الفعلية.

إمكانية التواصل (عندما تكون هذه الوظيفة مطلوبة أثناء الطلب)

يمكن لقاطع دائرة التسرب من نوع الاتصال تسجيل البيانات التفصيلية والاستعلام عنها مثل تسلسل الطور الذي يسبب الرحلة، والسبب ووقت الرحلة، ولديه وظيفة تسجيل البيانات التاريخية؛ يعتمد منتج سلسلة الاتصالات منفذ اتصال RS-485 ولديه بروتوكولات اتصال متعددة للاختيار من بينها. يمكنها إنشاء وظيفة اتصال مع محطة محول التوزيع الذكية، والكمبيوتر العلوي، وما إلى ذلك، وتحقيق ضبط المعلمة عن بعد، والاستعلام عن المعلومات وتنزيل معلمة الخطأ.

بيئة العمل وحالة التثبيت

يجب ألا تتجاوز درجة حرارة الهواء المحيط +40 درجة مئوية، ويجب ألا يتجاوز متوسط ​​قيمة درجة الحرارة خلال 24 ساعة +35 درجة مئوية. الحد الأدنى لدرجة حرارة الهواء المحيط هو -20 درجة مئوية؛ ملحوظة: بالنسبة لظروف العمل حيث تكون درجة حرارة الهواء المحيط أعلى من +35 درجة مئوية أو أقل من -20 درجة مئوية، يجب على المستخدم استشارة الشركة المصنعة.

يجب ألا يتجاوز ارتفاع موقع التثبيت 2000 متر؛

درجة الحرارة القصوى هي +40 درجة مئوية، والرطوبة النسبية للهواء لا تتجاوز 50%. في درجات الحرارة المنخفضة، يمكن أن يكون هناك رطوبة نسبية أعلى. وينبغي اتخاذ تدابير خاصة للتكثيف العرضي الناجم عن التغيرات في درجات الحرارة؛

في مكان خالٍ من المطر أو الثلوج.

مستوى التلوث هو 3؛

الحد الأقصى لميل تركيب قاطع الدائرة هو ±5°؛

فئة التثبيت: فئة تركيب الدائرة الرئيسية لقاطع الدائرة هي III، وفئة تركيب الدائرة المساعدة ودائرة التحكم هي II.

يجب ألا يتجاوز المجال المغناطيسي الخارجي لموقع التثبيت 5 أضعاف المجال المغناطيسي الأرضي في أي اتجاه.
