يتم استخدام جهاز الحماية من زيادة التيار الكهروضوئي SPD على نطاق واسع في صناديق التجميع الكهروضوئية، ومحولات الطاقة، وخزائن توزيع التيار المستمر، وما إلى ذلك. ويتميز بمزايا تيار التفريغ العالي، ووقت الاستجابة السريع، والجهد المتبقي المنخفض. يصل الحد الأقصى للجهد الكهروضوئي إلى UC≥1200VDC.
1. أنواع الجهد: DC500V 690V 800V 1000V 1200V؛
2. 8/20 ثانية، حماية T2؛
3. قدرة تفريغ عالية، استجابة سريعة، قابلة للتوصيل.
4. أجهزة فصل حراري مزدوجة، مما يوفر حماية أكثر موثوقية؛
5. عرض النافذة المرئية، الأخضر يعني عادي، الأحمر يعني خلل (تحتاج إلى تغيير وحدة جديدة)؛
6. المحطة البعيدة اختيارية.
|
نموذج |
الطاقة الكهروضوئية DCSPD |
|
معيار |
اللجنة الكهروتقنية الدولية EN50539-11 |
|
درجة الحماية |
T2، الدرجة الثانية |
|
ماكس جهد العمل المستمر Uc |
500 فولت 690 فولت 800 فولت 1000 فولت 1200 فولت |
|
تيار التفريغ الاسمي في 8/20μs |
20 كيلو |
|
أقصى تيار التفريغ في 8/20μs |
40 كيلو |
|
تيار نبض البرق 10/350 ميكروثانية |
12.5 كيلو |
|
مستوى حماية الجهد يصل |
≥4KV |
|
عدد البولنديين |
2P / 3P |
|
وقت الاستجابة تا |
≥25ns |
|
توصيل الكابل |
≥4mm²، السلك الأرضي ≥6mm² |
|
طريقة التثبيت |
35 مم DIN السكك الحديدية |
|
الصمامات المتطابقة أو قاطع الدائرة |
≥32 أ |
|
نطاق درجة حرارة التشغيل |
-40 درجة مئوية ~ +80 درجة مئوية |
|
وحدة/قاعدة لون الغلاف |
رمادي/أبيض |
|
شهادة |
سي، ISO9001-2015 |
في نظام توليد الطاقة الكهروضوئية، يتم توصيل أجهزة الحماية بين القطبين الموجب والسالب للخط والأرض. في ظل الظروف العادية، يكون جهاز الحماية في حالة مقاومة عالية. عندما يحدث ارتفاع في الجهد الزائد في شبكة الطاقة بسبب ضربات البرق أو لأسباب أخرى، فإن جهاز الحماية سوف يعمل على الفور خلال نانو ثانية، مما يؤدي إلى زيادة الجهد الزائد إلى الأرض، وبالتالي حماية المعدات الكهربائية على شبكة الطاقة. عندما يمر الجهد الزائد عبر جهاز الحماية ويختفي، سيعود جهاز الحماية إلى حالة مقاومة عالية، ولن يؤثر ذلك على التشغيل العادي لشبكة الطاقة. يظهر الرسم التخطيطي الكهربائي لجهاز الحماية من زيادة التيار في الشكل التالي.
|
ماكس جهد العمل المستمر Uc |
حجم شريحة المقاومة |
|
500 فولت تيار مستمر |
34 مللي متر * 34 مللي متر * 4.6 مللي متر |
|
690 فولت تيار مستمر |
34 مللي متر * 34 مللي متر * 6.0 مللي متر |
|
800 فولت تيار مستمر |
34 مللي متر * 34 مللي متر * 6.5 مللي متر |
|
1000 فولت تيار مستمر |
34 مللي متر * 34 مللي متر * 7.35 مللي متر |
|
1200 فولت تيار مستمر |
34 مللي متر * 34 مللي متر * 7.5 مللي متر |

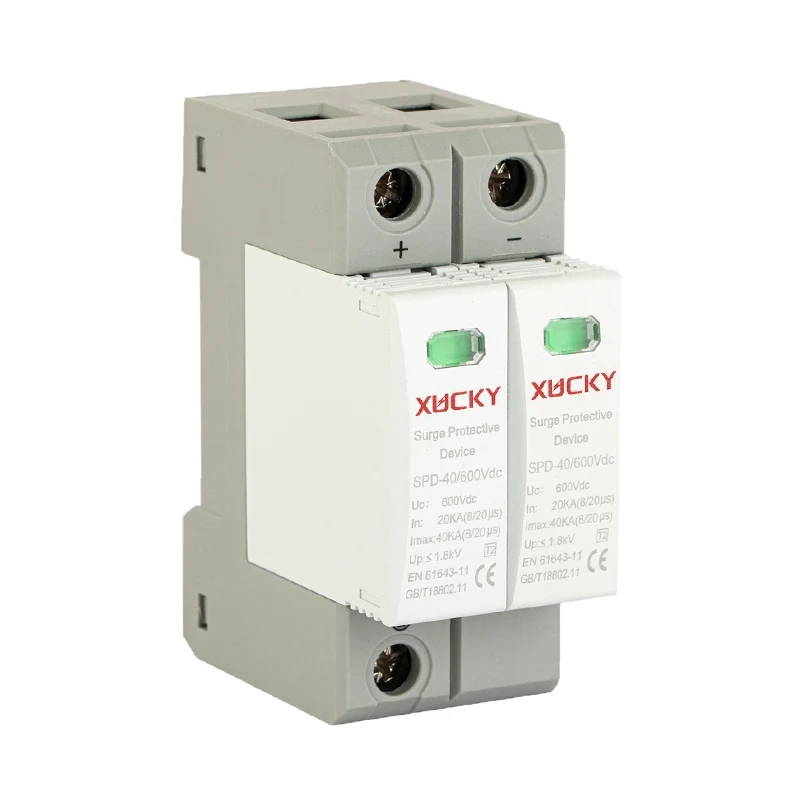

2 ص

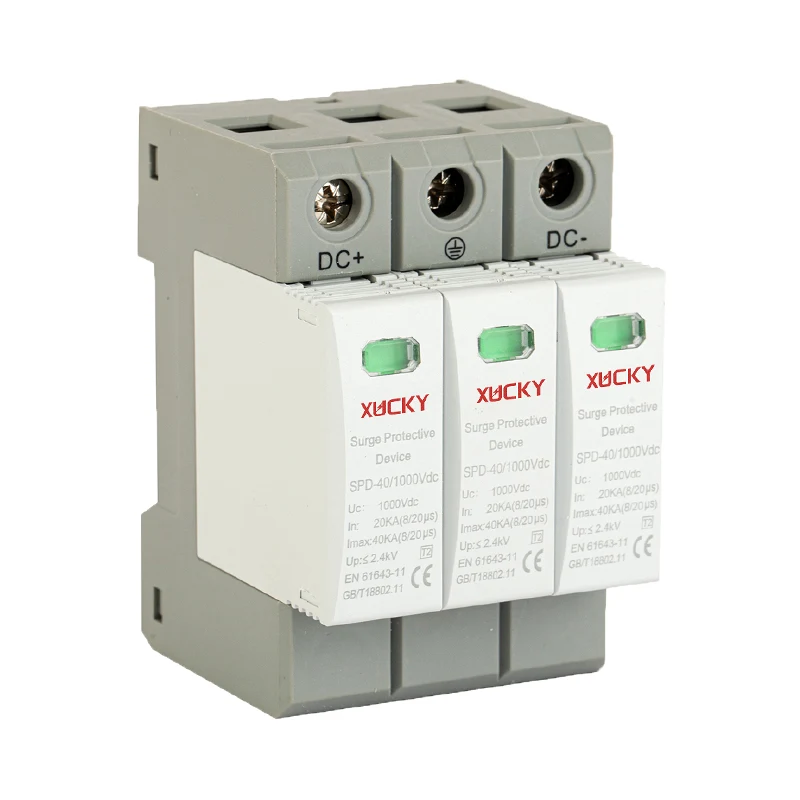

3P
● محولات الطاقة الشمسية: لحماية الإلكترونيات الحساسة داخل المحولات من التيارات والفولتية المفاجئة.
●الألواح الشمسية: مدمجة في صناديق التوصيل الخاصة بالألواح الشمسية لحماية الألواح الفردية من الأحداث المفاجئة.
●صناديق تجميع التيار المستمر: في أنظمة الطاقة الشمسية المركزية، تُستخدم وحدات SPD لحماية خرج التيار المباشر المجمع من سلاسل متعددة من الألواح الشمسية.
●أنظمة تخزين البطارية: لحماية البطاريات والإلكترونيات المرتبطة بها من ظروف الجهد الزائد.
● أنظمة الطاقة الشمسية المرتبطة بالشبكة وخارجها: ضمان سلامة واستقرار منشآت الطاقة الشمسية المتصلة بالشبكة والمستقلة.
● وحدات التحكم بالشحن: في الأنظمة التي تعمل بالطاقة الشمسية والمزودة بوحدات تحكم بالشحن للحماية من ارتفاع الجهد الذي قد يؤدي إلى تلف وحدة التحكم أو الأحمال المتصلة.
