قاطع الدائرة المصغر L7-63

منتجات مخصصة عالية الجودة L7-63 Miniature Circuit Breaker من الموردين والمصنعين الصينيين، XUCKY Electric لديها مجموعة واسعة من المنتجات لتلبية الاحتياجات المختلفة لعملائنا في جميع أنحاء العالم. إن التزامنا بالجودة العالية والتكنولوجيا المبتكرة وخدمة العملاء الممتازة يجعلنا متميزين في صناعتنا.

إرسال استفسار

وصف المنتج

نطاق التطبيق

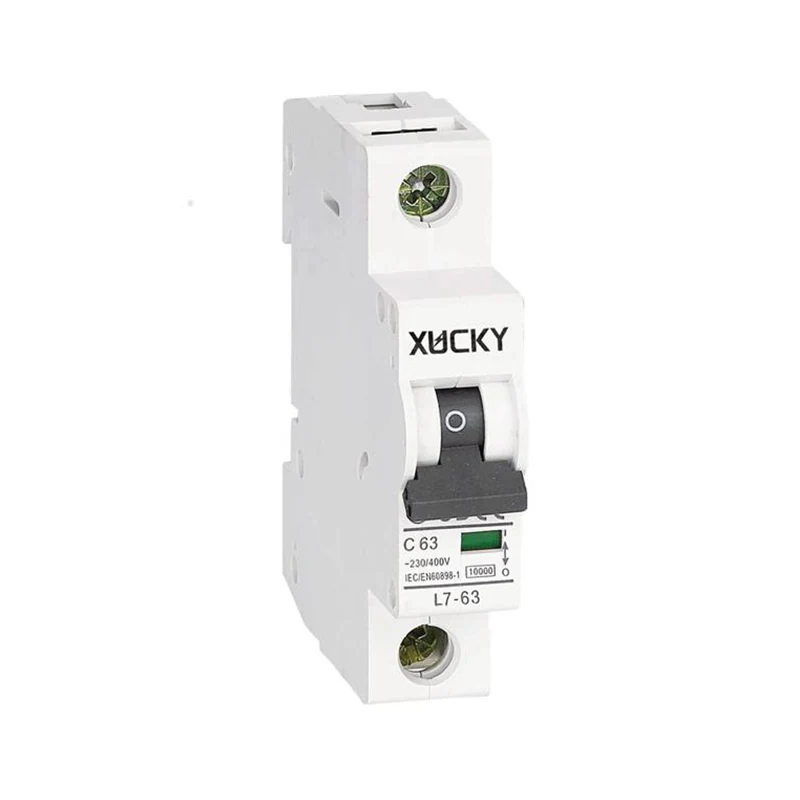

قاطع الدائرة المصغرة L7-63 من العلامة التجارية XUCKY Electric (قاطع الدائرة المصغرة 10KA)، يستخدم بشكل رئيسي لخطوط توزيع الحماية من التيار المتردد 50 هرتز / 60 هرتز، الجهد المقنن 110 فولت، 230 فولت (220 فولت)، 400 فولت (380 فولت)، التيار المقدر 1 أمبير، 3 أمبير، 6A، 10A، 16A، 20A، 25A، 32A، 40A، 50A، 60A و63A، قدرة كسر الدائرة القصيرة المقدرة هي 10KA أو أقل، وتستخدم لخطوط التصنيع والكسر والتحويل غير المتكررة، مع الحمل الزائد، ماس كهربائى حماية. في الوقت نفسه، يحتوي 10KA MCB على وحدات وظيفة مساعدة قوية، مثل جهات الاتصال المساعدة، وجهات اتصال الإشارة مع الإنذار، وتحرير التحويلة، والتحكم عن بعد في إطلاق الجهد المنخفض والوحدات الأخرى. قاطع الدائرة الكهربائية المصغر L7-63 (10KA MCB) يتوافق مع معايير GB10963.1، IEC60898-1.

المعلمات التقنية الرئيسية

التصنيف الحالي	6A,10A,16A,25A,32A,40A,50A,63A

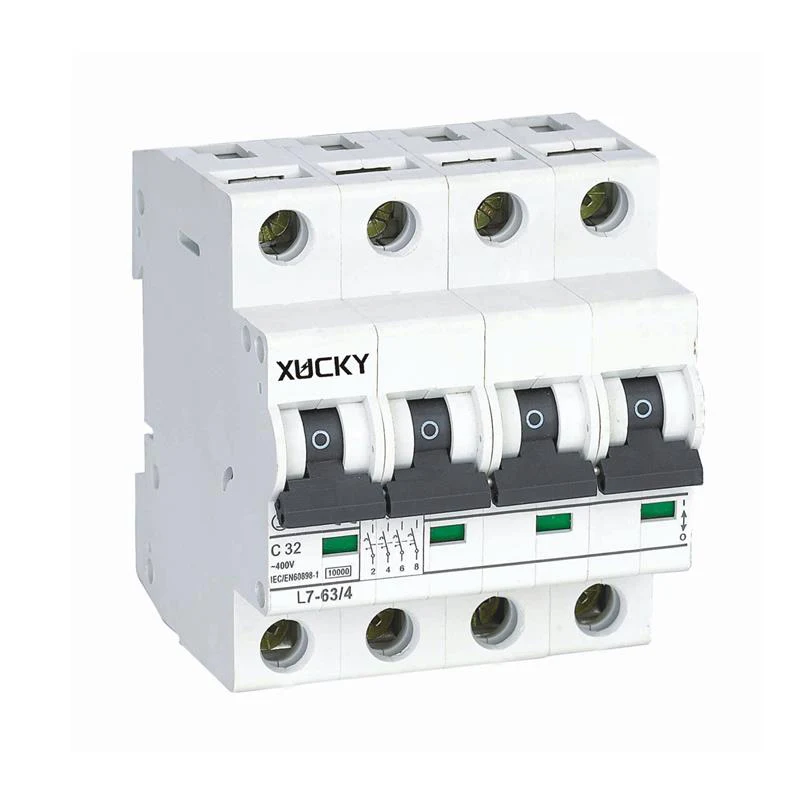

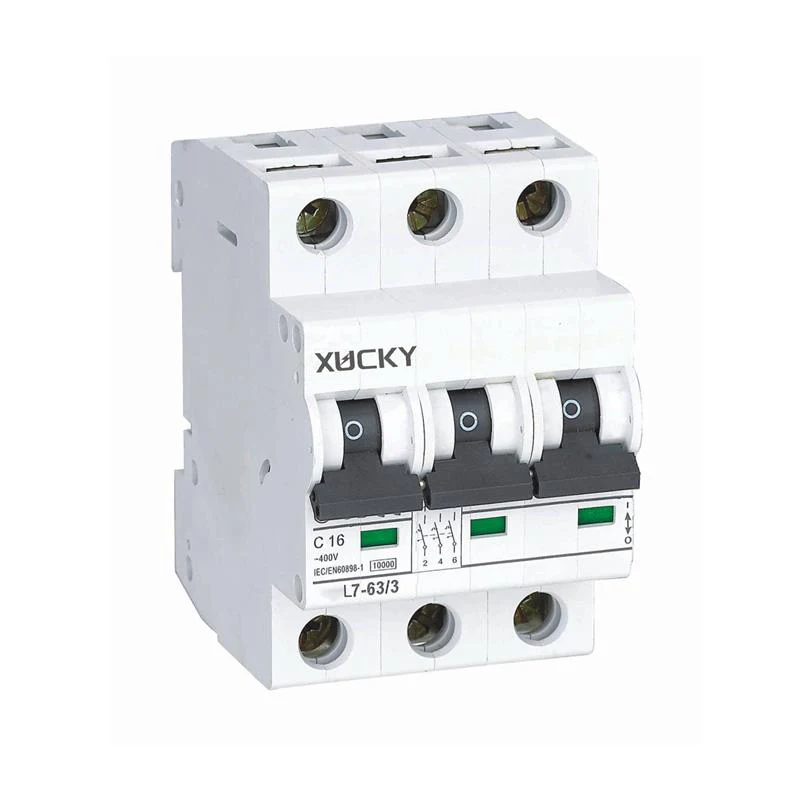

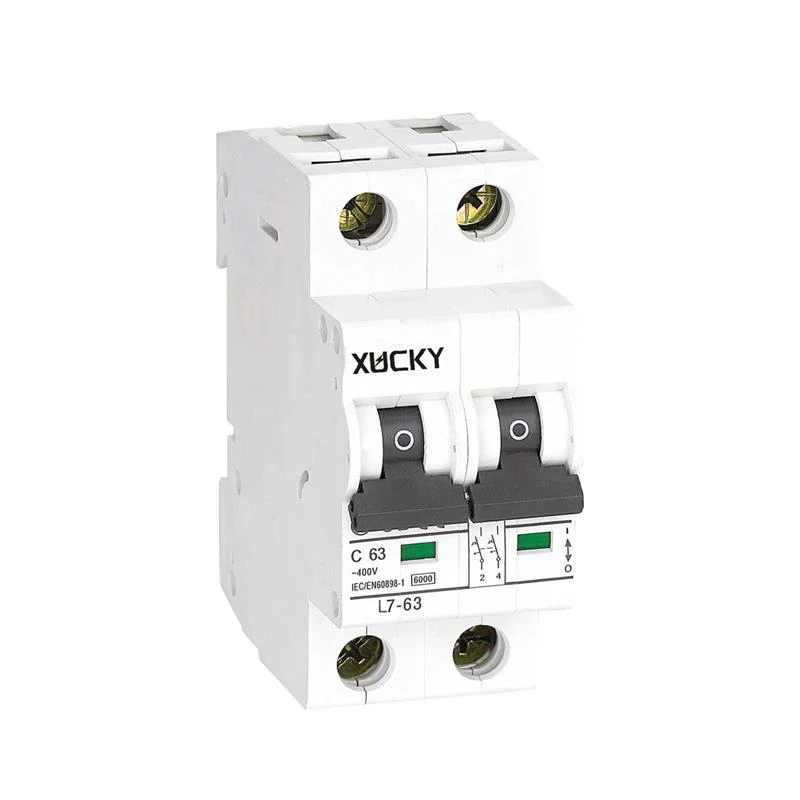

البولنديين	1ف،2ف،3ف،4ف
الجهد المقنن Ue	230 فولت/400 فولت
الجهد الكهربي لتحمل النبض المقدر (1.2/50) Uimp	6 كيلو فولت
اختبار الجهد العازل عند و Ind. التكرار . لمدة دقيقة واحدة	2 كيلو فولت
فئة الحماية	IP20
الحرارية - خاصية الإصدار المغناطيسي	منحنى B (3-5 بوصات)، منحنى C (5-10 بوصات)، منحنى D (10-14 بوصة)
الحياة الكهربائية	2000
الحياة الميكانيكية	10000
درجة الحرارة المرجعية لتحديد العنصر الحراري	35 درجة مئوية
درجة الحرارة المحيطة	-5~+40 درجة مئوية
نوع الاتصال الطرفي	مسامير فيليبس
كابل محول	6-63A 1-25mm² 16-3AWG
تشديد عزم الدوران	3.0 نيوتن متر
الجمع مع الملحقات الاتصال المساعد
الاتصال المساعد	نعم
اتصال التنبيه	نعم
إطلاق التحويلة	نعم
تحت الافراج عن الجهد	نعم

منحنى الخصائص المميزة - النوع B C D

تعويض درجة الحرارة

عندما لا تكون درجة الحرارة المحيطة معيارًا قدره 30 درجة، يكون عامل التصحيح المرجعي كما يلي.

درجة الحرارة المحيطة	-20 درجة مئوية	-10 درجة مئوية	0 درجة مئوية	10 درجة مئوية	20 درجة مئوية	30 درجة مئوية	40 درجة مئوية	50 درجة مئوية	60 درجة مئوية
معامل التصحيح الحالي	1.25	1.2	1.15	1.10	1.05	1.00	0.95	0.90	0.85

اتصال

التصنيف الحالي	الحد الأدنى من الأسلاك النحاسية للمحول
6 أ	1 مم² / 17AWG
10 أ	1.5 ملم² / 16AWG
16 أ	1.5 ملم² / 16AWG
25A	2.5 ملم² / 13AWG
32A	4 ملم² / 11AWG

40 أ	6 مم² / 10AWG
50 أ	10 ملم² / 7AWG
63A	10 ملم² / 7AWG
