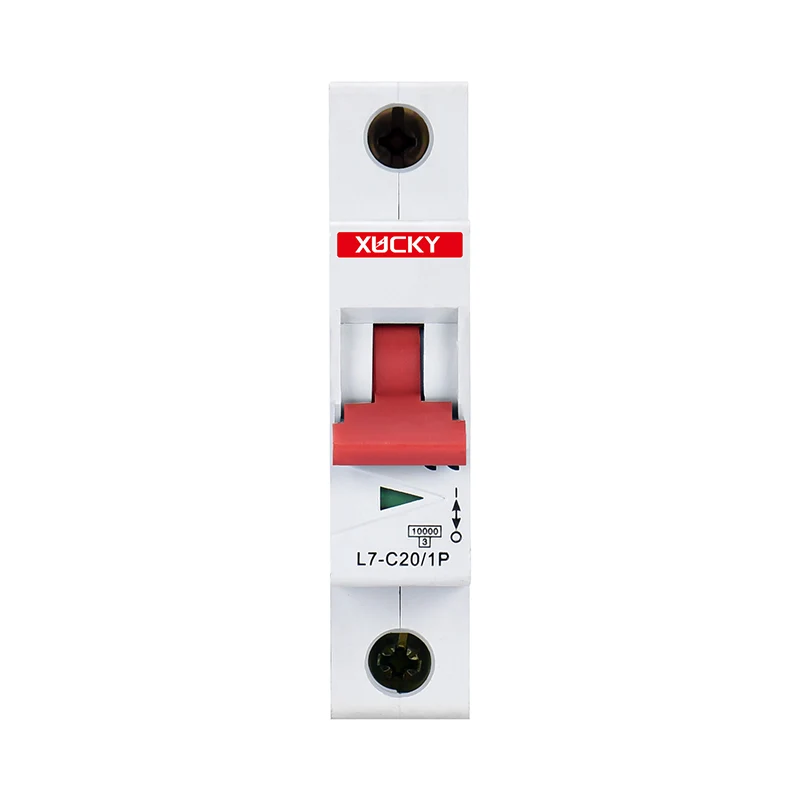

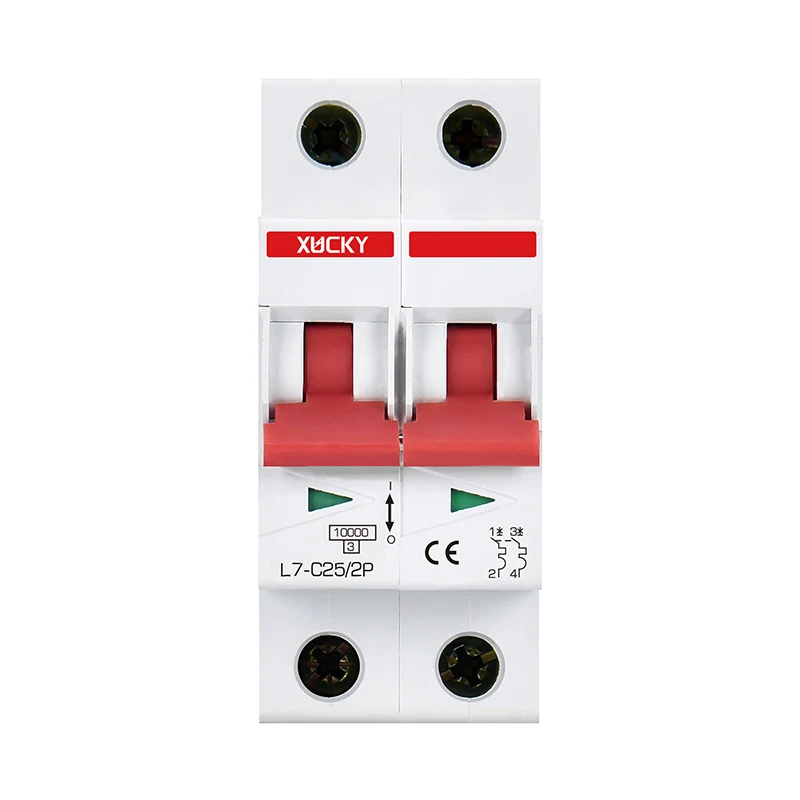

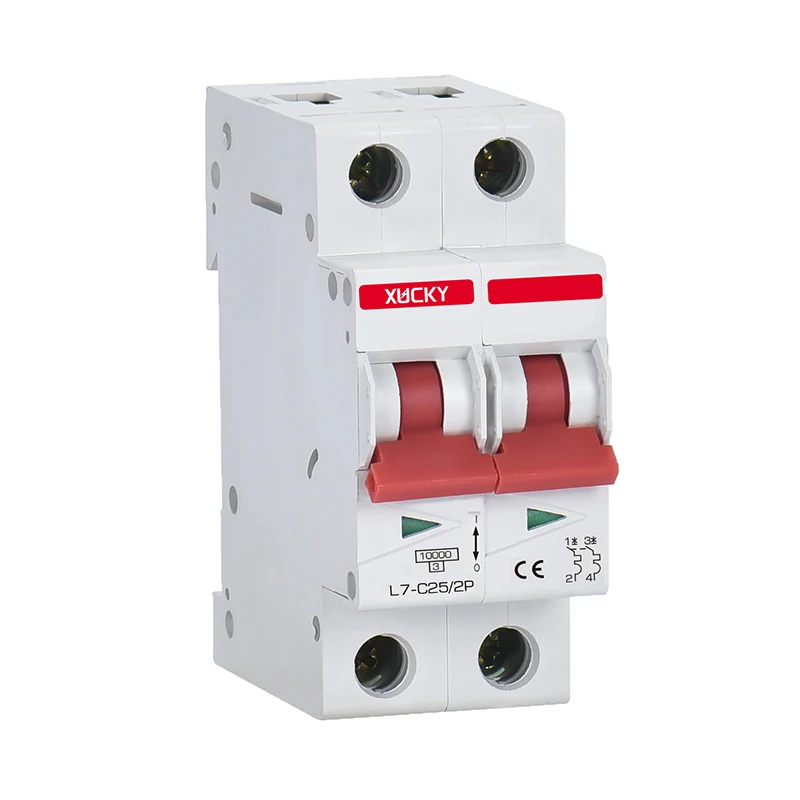

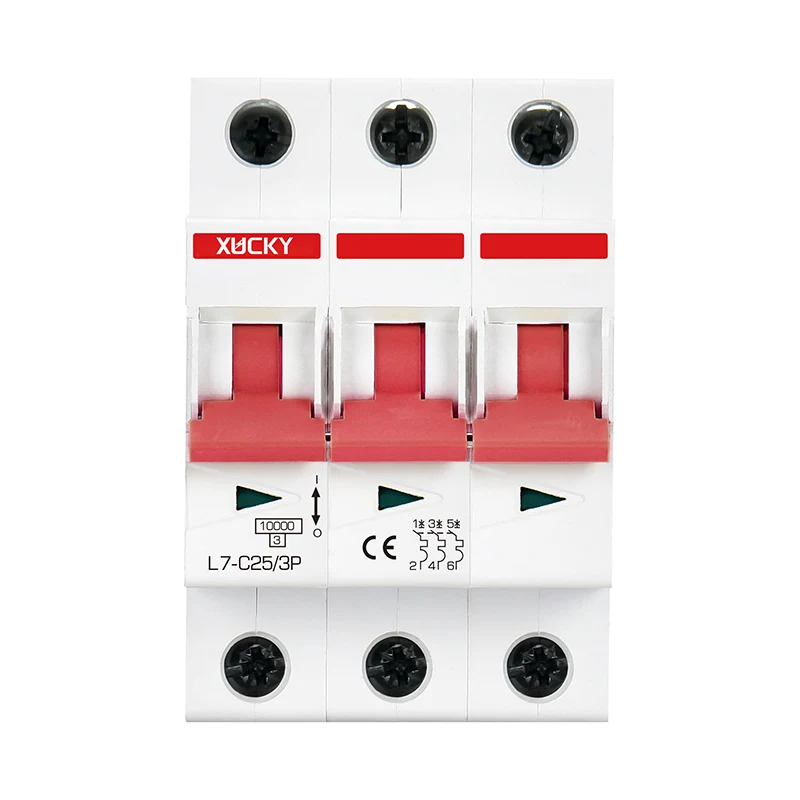

L7 قاطع الدائرة المصغرة

تقديم قاطع الدائرة المصغرة الجديدة لدينا ، L7 من Xucky! إنه يأتي في 1P ، 2P ، 3P ، 4P الأقطاب ويتوافق مع معايير IEC60898 - 1/GB/T10963.1. يوفر L7 Miniature Circuit Breaker حماية زائدة وقصيرة. مع CE ، CB ، الشهادات ، أنها موثوقة. النطاقات التيار المقدرة من 1A إلى 63A ، والجهد المقدر هو 230/240V (1P) و 400/415V (2P - 4P). لديها قدرة كسر عالية قدرها 6/10KA ، قذيفة inflaming ، ويمكن تثبيتها في أي مكان. مع العمر الكهربائي والميكانيكي الطويل ، إنه خيار رائع لمختلف التطبيقات.

المواصفات الفنية

● القطبية: 1p ، 2p ، 3p ، 4p ؛

● متوافق مع المعايير: IEC60898- 1/GB/T10963.1 ؛

● وظيفة المنتج: الحماية الزائدة وحماية الدائرة القصيرة ؛

● شهادة: CE ، CB ، SAA ؛

● تصنيف تيار في (أ): 1،2،4 ، 6 ، 10 ، 16 ، 20 ، 25 ، 32 ، 40 ، 50 ، 63 ؛

● الجهد المقنن UE: 230/240V (1P) ، 400/415V (2p ~ 4p) ؛

● التردد المقنن (هرتز): 50/60 ؛

● جهد العزل المقنن: 500V ؛

● صنفت الدافع الصدد لجهد الجهد (تأثير) KU: 4 ؛

● تصنيف السعة ICN (KA): 6/10KA ؛

● مستوى الحماية: IP20 ؛

● العمر الكهربائي (الأوقات): 10000 ؛

● العمر الميكانيكي (الأوقات): 30،000 ؛

● كسر القدرة:

● مثبطات اللهب: مستوى V0 ؛

● موقع التثبيت: أي مكان ؛

● المقطع العرضي للأسلاك المطبقة ؛ الأسلاك الصلبة (مم): 1-35 ؛ سلك ملتوية (MM2): 1-25 ؛

● Maximum wiring torque (N . m): 3.5;

● درجة الحرارة البيئية (ج): -25 إلى+45 ، الحد الأقصى للرطوبة 95 ٪ ؛

● درجة حرارة التخزين (ج):- 40- +75 ؛

● مستوى الحد من الطاقة: 3 ؛

● ارتفاع التثبيت (متر): لا يتجاوز 2000.

سمات

● الإغلاق السريع: ضمان تشغيل موثوق لأحمال التأثير وتوسيع عمر قواطع الدوائر ؛

● هناك نافذة مفتوحة وإغلاق واضح أسفل المقبض ؛

● المعلومات المطبوعة على سطح المنتج هي طويلة الأمد وواضحة وليس من السهل محوها ؛

● يخضع انبعاث الغازات المؤينة لأكثر القيود الصارمة: مسافة الشبكة 45 ملم ؛

● يتوافق قاطع الدائرة المصغرة L7 مع النوع B من معيار IEC 60898-1 ، وخصائص منحنيات الرحلة من النوع C و D-Type.

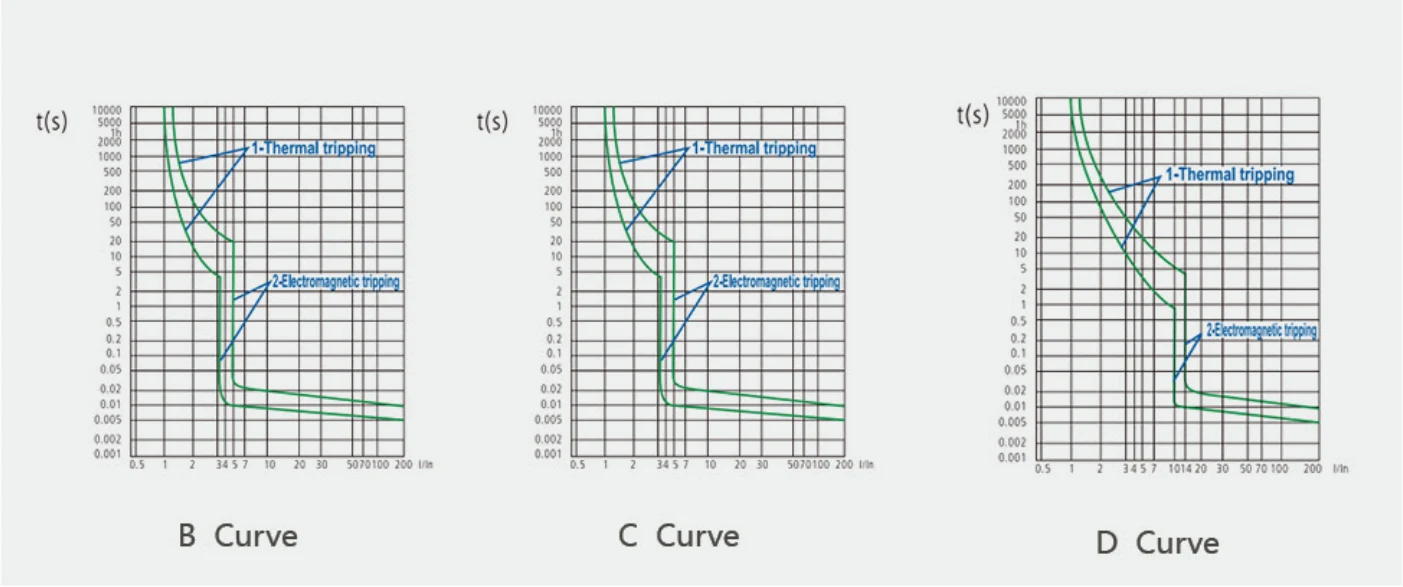

منحنيات مميزة التعثر

IEC 60898-1

إطلاق مغناطيسي

عند حدوث دائرة قصيرة الدائرة ، يتم تحقيق التعثر الفوري بواسطة مغناطيس مع قلب حديدي. وفقًا لمعيار 1EC60898 ، يمكن تقسيم قاطع الدائرة المصغرة L7 إلى ثلاثة أنواع: B و C و D.

إطلاق حراري

● بمجرد حدوث التحميل الزائد في الدائرة ، سوف ينحني الشريط الثنائي المعدن من قاطع الدائرة بسبب الحرارة ، مما يتسبب في فصل التلامس وينتج عنه التعثر الحراري ؛

● يحدد معيار IEC النطاق الزمني للتعثر لتيارات التحميل الزائد المختلفة ؛

● درجة حرارة بيئة الاختبار المرجعية هي 30 درجة مئوية.

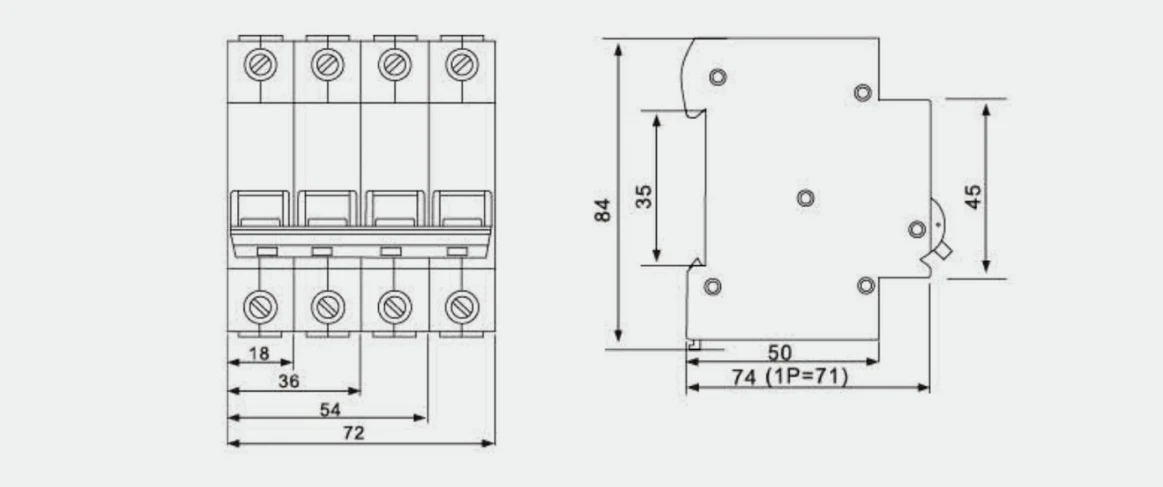

● أبعاد المنتج والتركيب (مم)

يتم تثبيت قاطع الدائرة المصغرة L7 على سكة حديد مع أقصى قدرة اتصال قدرها 25 مم 2.
