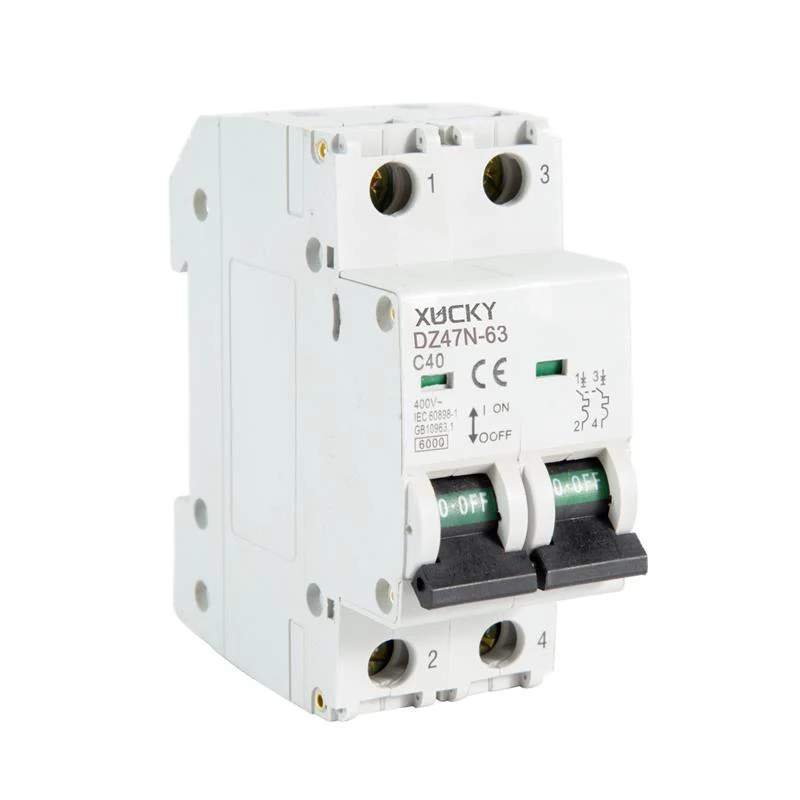

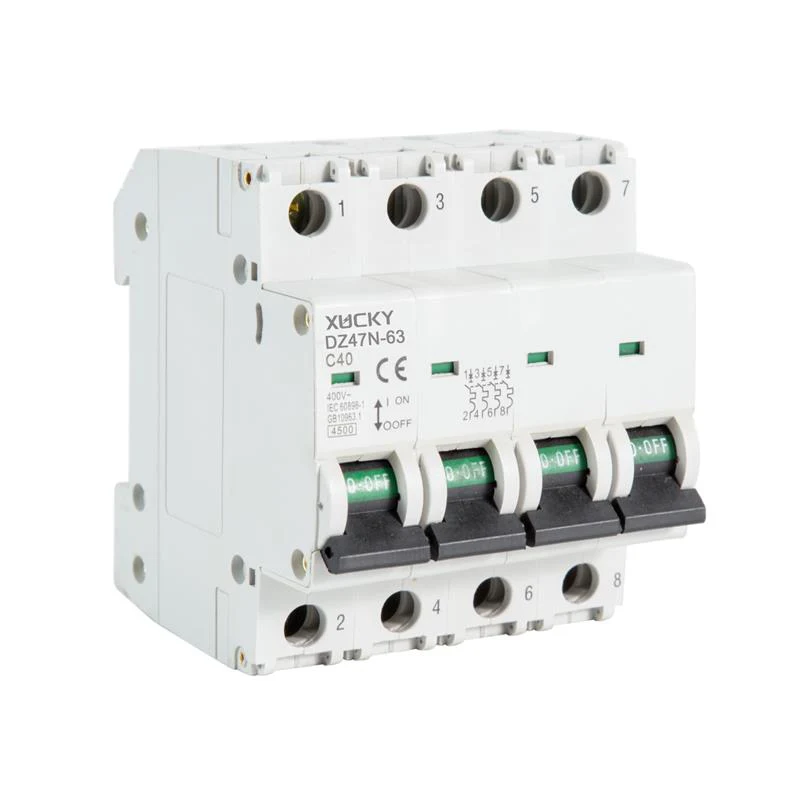

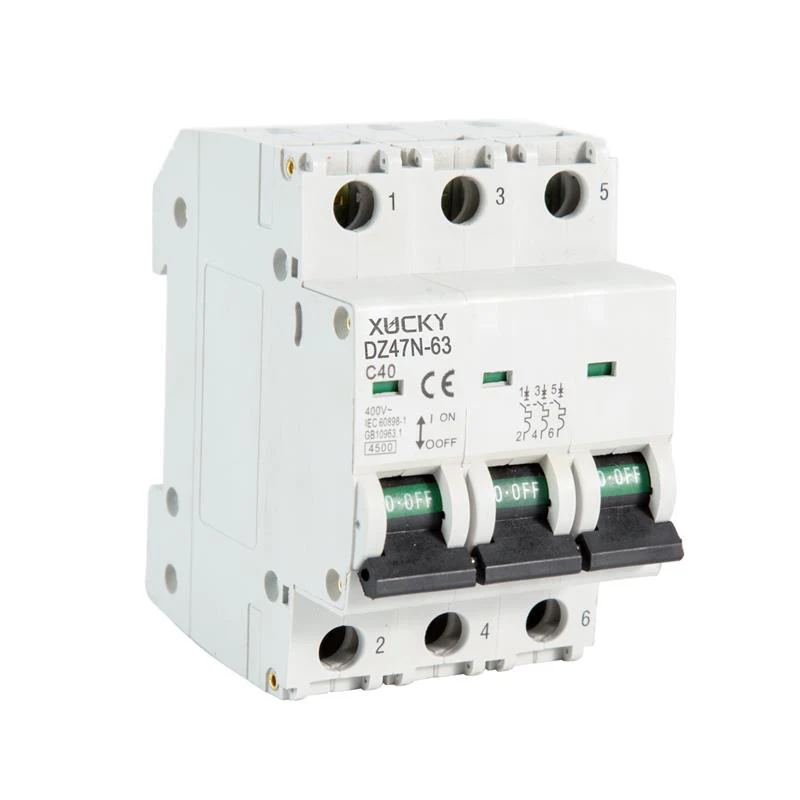

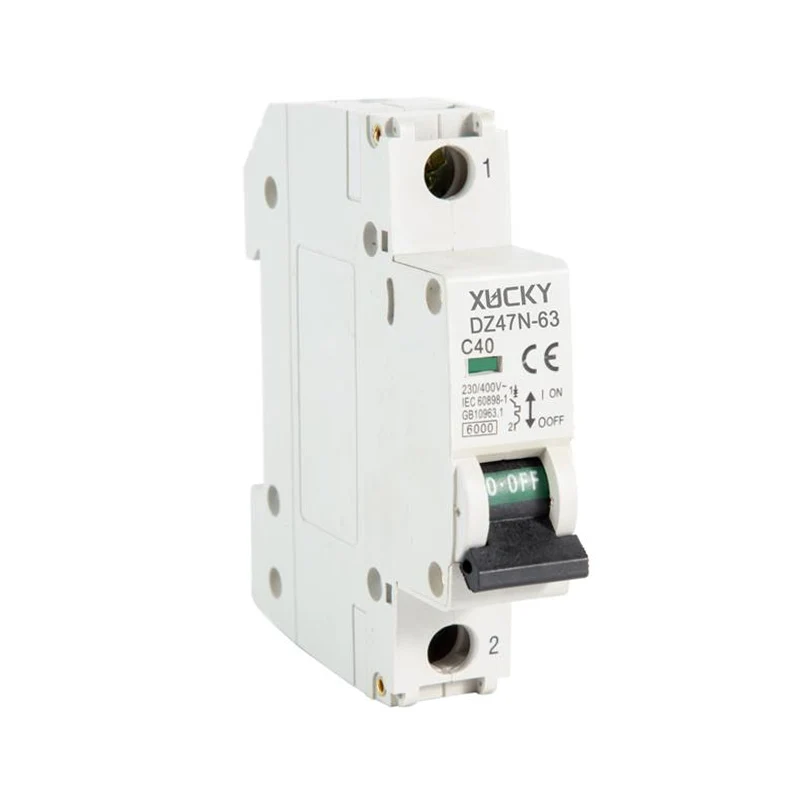

تم تصميم قاطع الدائرة المصغرة DZ47N-63 من العلامة التجارية XUCKY Electric لحماية أنظمة التوزيع والمجموعة ذات الأحمال المختلفة:
- الأجهزة الكهربائية والإضاءة - المفاتيح المميزة على شكل حرف V؛
- محركات ذات تيارات بدء معتدلة (الضاغط، مجموعة المروحة) - مفاتيح مميزة C؛
- محركات ذات تيارات انطلاق عالية (آليات الرفع، المضخات) - مفاتيح مميزة D؛
يوصى باستخدام قاطع الدائرة المصغر DA47N-63 في لوحات التوزيع الكهربائية للمباني السكنية والعامة.
· نوعان من حماية الدائرة القصيرة.
· نطاق واسع من درجات حرارة التشغيل من -40 إلى +50 درجة مئوية.
· تحديث ذراع المشاركة الأوسع مع منطقة الاتصال المحسنة.
· تعمل الشقوق الموجودة على المشابك الطرفية على تقليل الخسائر الحرارية وتعزيز الاستقرار الميكانيكي للاتصال.
| مكب DA47N-63 | |||||||||||
| لحماية التوزيع العام للطاقة (IEC/EN 60898-1) | |||||||||||
| البولنديين |
1 ص |
2 ص |
3P |
4P |
|||||||
| الأداء الكهربائي | |||||||||||
| وظائف |
حماية ماس كهربائى، حماية الزائد، العزلة، التحكم |
||||||||||
| التردد المقدر f هرتز |
50-60 هرتز |
||||||||||
| تصنيف جهد العمل Ue V AC |
230/400 |
400 |
|||||||||
| التصنيف الحالي في أ |
6,10,16,20,25,32,40,50,63 |
||||||||||
| تصنيف الجهد المعزول Ui V |
500 |
||||||||||
| دفعة تحمل الجهد Uimp كيلو فولت |
4 |
||||||||||
| نوع التعثر لحظية |
DA47N-63N |
ب/ج/د |
|||||||||
|
DA47N-63H |
ب/ج/د |
||||||||||
| تصنيف ماس كهربائى Icn (كا) |
DA47N-63N |
4.5 |
|||||||||
|
DA47N-63H |
6 |
||||||||||
| نوع الإصدار |
النوع المغناطيسي الحراري |
||||||||||
| عمر الخدمة (O~C) | ميكانيكية | القيمة الفعلية |
20000 |
||||||||
| القيمة القياسية |
4000 |
||||||||||
| كهربائي | القيمة الفعلية |
8000 |
|||||||||
| القيمة القياسية |
4000 |
||||||||||
| الاتصال والتثبيت | |||||||||||
| درجة الحماية |
IP20 |
||||||||||
| السلك مم² |
1~35 |
||||||||||
| درجة حرارة العمل |
-5~+40 درجة مئوية |
||||||||||
| مقاومة الرطوبة والحرارة |
الفئة 2 |
||||||||||
| الارتفاع عن سطح البحر |
≥2000 |
||||||||||
| الرطوبة النسبية |
+20 درجة مئوية، ≥90%، +40 درجة مئوية، ≥50% |
||||||||||
| درجة التلوث |
2 |
||||||||||
| بيئة التثبيت |
تجنب الصدمات والاهتزازات الواضحة |
||||||||||
| فئة التثبيت |
الفئة Ⅱ، الفئة Ⅲ |
||||||||||
| تصاعد |
السكك الحديدية DIN35 |
||||||||||
| مزيج مع الملحقات | |||||||||||
| الاتصال المساعد |
نعم |
||||||||||
| اتصال إنذار |
نعم |
||||||||||
| إطلاق التحويلة |
نعم |
||||||||||
| الافراج عن انخفاض الجهد |
نعم |
||||||||||
| جهة اتصال مساعدة + جهة اتصال إنذار |
نعم |
||||||||||
| الأبعاد (مم) (العرض × الارتفاع × الطول) |
a |
17.5 |
35 |
52.5 |
70 |
||||||
|
b |
80.2 |
80.2 |
80.2 |
80.2 |
|||||||
|
c |
76.5 |
76.5 |
76.5 |
76.5 |
|||||||
