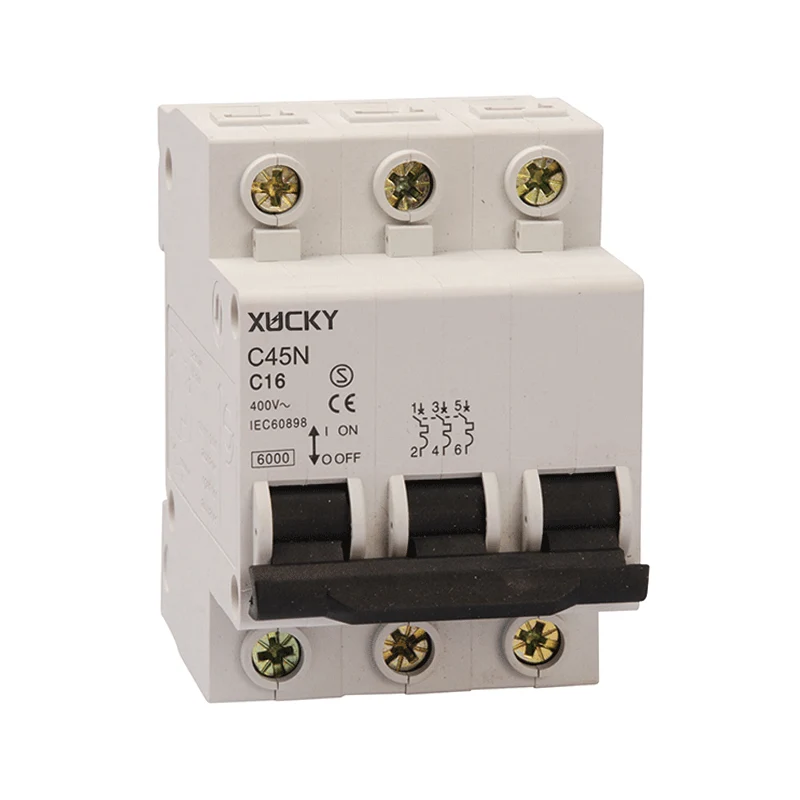

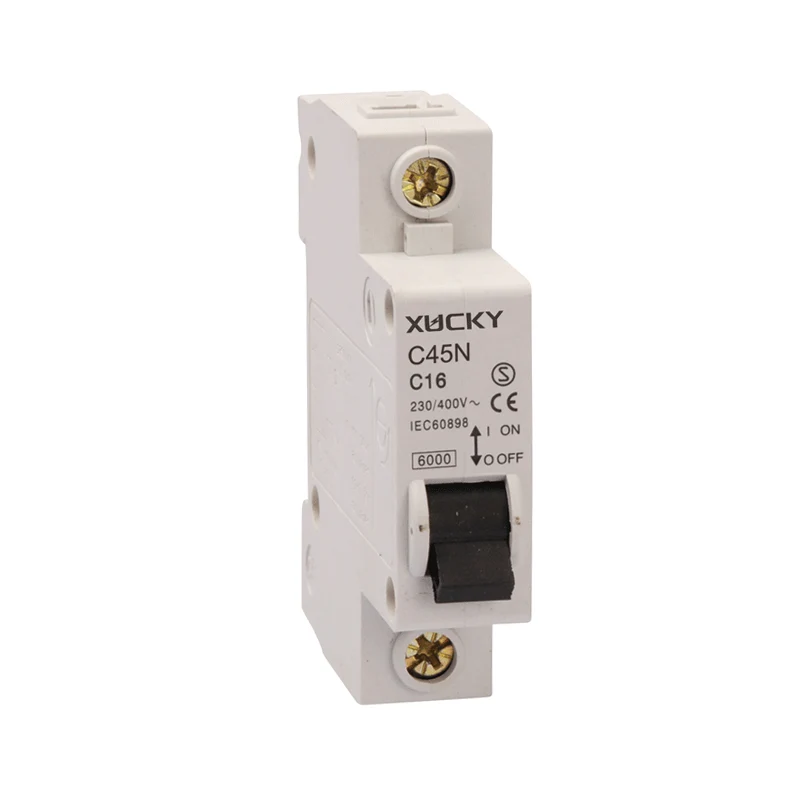

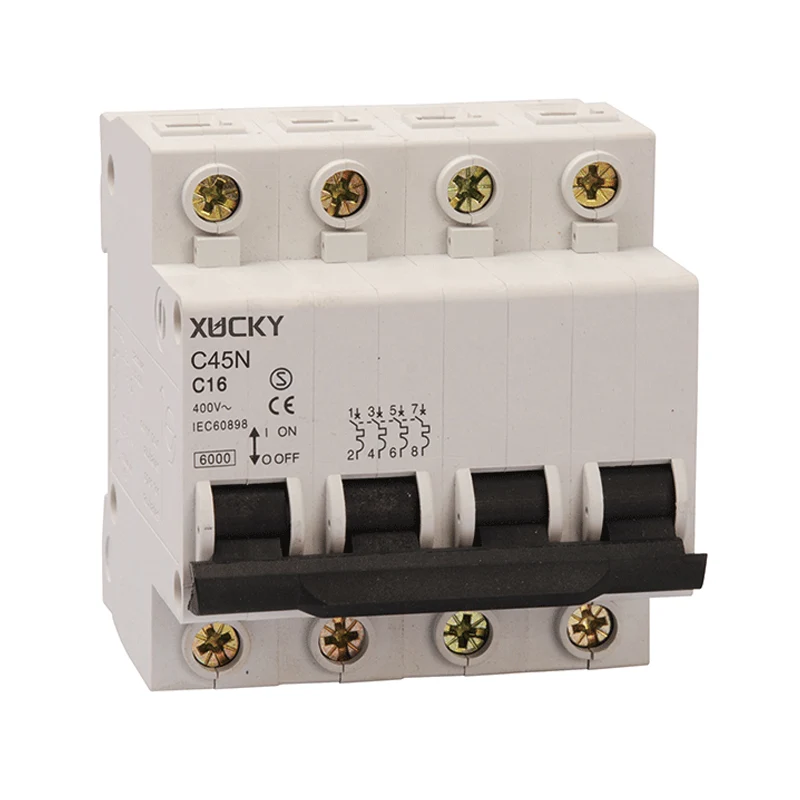

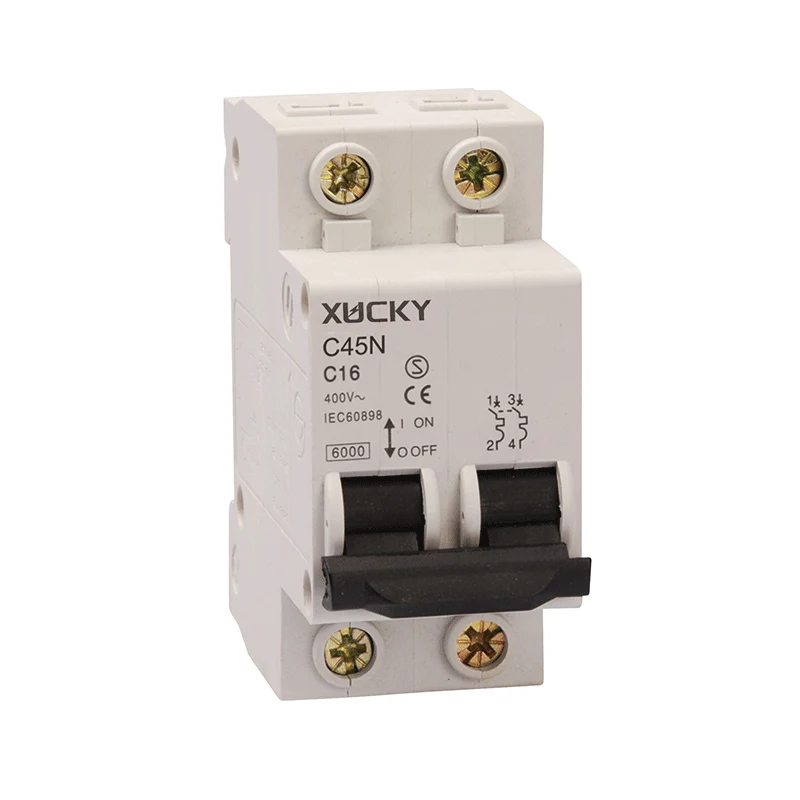

قاطع دائرة مصغر DZ47-63 عالي الجودة من الموردين الصينيين، شركة XUCKY Electric متخصصة في المعدات الطرفية الكهربائية المعيارية لسنوات عديدة. تتمتع منتجاتنا بميزة سعرية جيدة وتغطي معظم أسواق أمريكا الجنوبية والشرق الأوسط وأفريقيا وجنوب شرق آسيا. ونحن نتطلع إلى أن نصبح شريكك على المدى الطويل في الصين.
يستخدم قاطع الدائرة المصغرة DZ47-63 أو المسمى MCB بشكل رئيسي في التيار المتردد 50 / 60 هرتز، جهد التشغيل المقدر 230 فولت / 400 فولت وأدناه، التيار المقدر لدائرة 63 أمبير، يستخدم قاطع الدائرة بشكل رئيسي في الأسلاك الكهربائية للمباني الحديثة والحمل الزائد، تنطبق حماية ماس كهربائى للمعدات أيضًا على التشغيل غير المتكرر وعزل الخط. تتكون الميزات الهيكلية لـ DZ47-63 MCB من الغلاف البلاستيكي وآلية التشغيل ونظام قوس الاتصال وآلية الرحلة والمكونات الأخرى. يستخدم الغلاف بلاستيكًا خاصًا ذو مقاومة عالية للهب وقوة عالية، ويتميز بمقاومة عالية للصدمات وخفيف الوزن. أجزاء آلية تشغيل قاطع الدائرة DZ47 مصنوعة من البلاستيك عالي القوة، مما يضمن الحساسية والموثوقية مع الحصول على أدنى لحظة من القصور الذاتي بحيث يكون الوقت من خطأ الدائرة القصيرة إلى تشغيل آلية الرحلة قصيرًا. تتكون آلية التعثر من آلية رحلة عكسية ذات تحميل زائد ثنائية المعدن وآلية كهرومغناطيسية لحظية ذات دائرة كهربائية قصيرة. يستخدم نظام قوس الاتصال زاوية قوس توجيه خاصة وممرًا خارج الغرفة، وله خصائص محددة كبيرة للتيار. يتوافق قاطع الدائرة المصغرة DZ47 مع متطلبات IEC60898 وGB10963.1 القياسية. يتم إنتاج قواطع الدائرة المصغرة DZ47-63 بواسطة TAIXI وقد تم اعتمادها من قبل شهادة CCC وCE الوطنية.
|
نموذج المنتج |
القطب |
نوع الرحلة |
التصنيف الحالي |
|
DZ47-63 |
1 ص |
c |
63 |
|
|
1 ص 2 ص 3p 4 ص |
ب: النوع ب MCB ج: النوع C MCB د: النوع د MCB
|
1:1 أ 10:10 أ 32:32 أ 2：2A 16：16A 40：40A 3：3A 20：20A 50：50A 6：6A 25：25A 63：63A |
3.1 لا يتجاوز الحد الأعلى لدرجة الحرارة المحيطة +40 درجة مئوية، ولا يقل الحد الأدنى عن -5 درجة مئوية، ولا يتجاوز متوسط درجة الحرارة لمدة 24 ساعة +35 درجة مئوية.
3.2 يجب ألا يتجاوز ارتفاع موقع التثبيت 2000 متر.
3.3 الرطوبة النسبية في الغلاف الجوي عند درجة حرارة الهواء المحيط +40 درجة مئوية لا تزيد عن 50٪، مما يسمح بالحصول على رطوبة نسبية أعلى في درجات حرارة منخفضة؛ على سبيل المثال عند +20 درجة مئوية حتى 90%. ينبغي اتخاذ احتياطات خاصة بشأن التكثيف الذي قد يحدث أحيانًا على المنتج بسبب التغيرات في درجات الحرارة.
3.4 درجة التلوث: الدرجة الثانية.
3.5 شروط التثبيت: يتم التثبيت في مكان خالٍ من الصدمات والاهتزازات والوسائط غير الخطرة (المتفجرة).
3.6 التثبيت: سكة التثبيت TH35-7.5.
3.7 فئة التثبيت: الفئة الثانية والثالثة.
المواصفات الرئيسية لقاطع الدائرة DZ47:
وفقًا للتيار المقنن: 1A، 2A، 3A، 4A، 6A، 10A، 16A، 20A، 25A، 32A، 40A، 50A، 63A.
وفقا للقطب: 1P. قطب واحد؛ 2 ص. قطبين؛ 3P. ثلاثة أقطاب؛ 4P. أربعة القطب.
وفقًا لنموذج التحرير الفوري لقاطع الدائرة الكهربائية: أ. النوع B MCB (3In ~ 6In)؛ ب. النوع C MCB (5 بوصة ~ 10 بوصة)؛ ج. النوع D MCB (10 بوصة ~ 20 بوصة).
الحياة الميكانيكية والكهربائية: يقوم قاطع الدائرة المصغرة DZ47 بتصنيع وكسر التيار المقنن في الجهد المقنن، وعامل الطاقة هو 0.85 ~ 0.9، وفقًا لاختبار التردد لدورة التشغيل لكل ساعة 120 مرة (> 32A) أو 240 (≥32A)، العمر الكهربائي 4000 مرة، العمر الميكانيكي 10000 مرة.
قدرة كسر الدائرة القصيرة المقدرة DZ47-63
|
نوع الرحلة |
التصنيف الحالي |
تصنيف ماس كهربائى قدرة الكسر أ |
كوسΦ |
|
C |
1 ≥In ≥40 |
6000 |
0.65 ~ 0.70 |
|
C |
40% بوصة أقل من 63 |
4000 |
0.75 ~ 0.80 |
|
D |
1 ≥In ≥63 |
4000 |
0.75 ~ 0.80 |
خصائص الحماية من التيار الزائد تحت درجة الحرارة المحيطة من 30 درجة مئوية إلى 35 درجة مئوية
|
لا. |
نوع الرحلة |
التصنيف الحالي في |
اختبار الحالي أ |
الوقت المحدد |
النتيجة المتوقعة |
الحالة الأولية |
|
1 |
ج، د |
كل القيم |
1.13 بوصة |
ر ≥1h |
عدم التعثر |
بارد |
|
2 |
ج، د |
كل القيم |
1.45 بوصة |
ر <1 ساعة |
التعثر |
على الفور بعد الاختبار الأخير |
|
3 |
ج، د |
≥32 |
2.55 بوصة |
|
التعثر |
بارد |
|
>32 |
1s |
|||||
|
4 |
C |
كل القيم |
5 بوصة |
ر .10.1 ثانية |
عدم التعثر |
بارد |
|
D |
10 بوصة |
|||||
|
5 |
C |
كل القيم |
10 بوصة |
ر .10.1 ثانية |
التعثر |
بارد |
|
D |
20 بوصة |
معامل تعويض درجة الحرارة لقاطع الدائرة DZ47
|
التصنيف الحالي في (أ) |
معامل تعويض درجة الحرارة المقابلة لدرجات حرارة مختلفة |
||||||||
|
-10 درجة مئوية |
0 درجة مئوية |
10 درجة مئوية |
20 درجة مئوية |
30 درجة مئوية |
40 درجة مئوية |
50 درجة مئوية |
55 درجة مئوية |
60 درجة مئوية |
|
|
1~6 |
1.20 |
1.14 |
1.09 |
1.05 |
1.00 |
0.96 |
0.80 |
0.75 |
0.70 |
|
10 ~ 32 |
1.18 |
1.12 |
1.08 |
1.04 |
1.00 |
0.96 |
0.92 |
0.88 |
0.84 |
|
40~63 |
1.16 |
1.12 |
1.07 |
1.03 |
1.00 |
0.97 |
0.87 |
0.83 |
0.80 |
عامل تصحيح التيار الذي يستخدمه قاطع الدائرة DZ47 Miniatrue على ارتفاعات مختلفة
|
نوع الرحلة |
تصنيفها الحالي |
≥2000 م |
2000 ~ 3000 م |
≥3000 م |
مثال |
|
ج، د |
1~63A |
1 |
0.9 |
0.8 |
تيار التشغيل بعد المنتجات ذات التيار المقنن 32A لديه انحراف قدره 3200 متر: 0.8×10=8A |
DZ47 MCB ينطلق منحنى مميز DZ47-63
النوع C MCB ينطلق منحنى مميز
النوع D MCBs ينطلق منحنى مميز
الأسلاك: 25 مم² وما دون لتوصيل الأسلاك، طريقة الأسلاك عبارة عن براغي لتشديد الأسلاك، وعزم الدوران 2.0 نيوتن · م.
|
التصنيف الحالي في (أ) |
منطقة المقطع العرضي الاسمية لموصل النحاس (مم²) |
|
1~6 |
1 |
|
10 |
1.5 |
|
16 ~ 20 |
2.5 |
|
25 |
4 |
|
25 |
4 |
|
40 ~ 50 |
10 |
|
63 |
16 |
MCB هو مفتاح كهربائي يعمل تلقائيًا. تهدف قواطع الدائرة المصغرة إلى منع تلف الدائرة الكهربائية نتيجة للتيار الزائد. وهي مصممة للتعثر أثناء الحمل الزائد أو ماس كهربائى للحماية من الأعطال الكهربائية وفشل المعدات.
قد لا يستشعر المصهر ذلك ولكن قاطع الدائرة المصغر يقوم بذلك بطريقة أكثر موثوقية. يعتبر MCB أكثر حساسية للتيار الزائد من المصهر. يعد التعامل مع MCB أكثر أمانًا كهربائيًا من المصهر.
يتم استخدام قاطع الدائرة المصغرة في التطبيقات السكنية والتجارية حيث يتم توصيل مرحلة واحدة فقط من الطاقة (أحادية الطور) لحماية الأسلاك والمعدات من الأضرار الناجمة عن التيارات الزائدة. ويستخدم النظام أحادي الطور عادةً للإضاءة أو الأجهزة في المنزل أو العمل.
