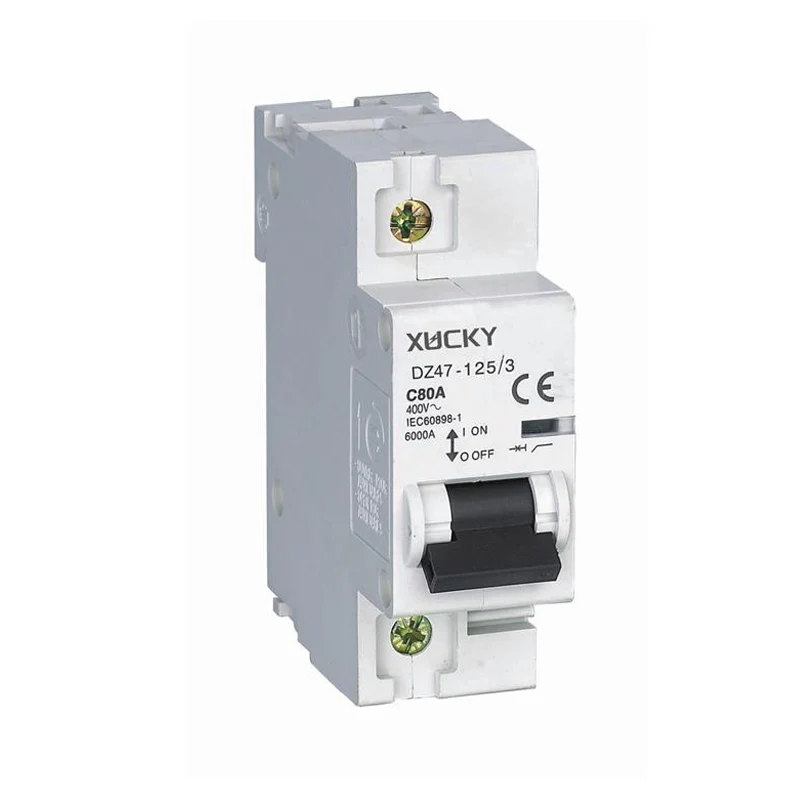

قاطع الدائرة المصغرة DZ47-125 هو قاطع دائرة بقدرة 125 أمبير يستخدم للحماية من الحمل الزائد وقصر الدائرة في دوائر التيار المتردد 50 هرتز/60 هرتز. يتمتع بعمر خدمة طويل ويمكن استخدامه في أنظمة الإضاءة وتوزيع الطاقة. يحتوي DZ47-125 على علبة بلاستيكية ويدعم حماية التسرب والحمل الزائد والدائرة القصيرة. إنه مصمم للتثبيت السريع والسهل ويمكن تثبيته في بضع دقائق.
الحماية والوظائف حماية ماس كهربائى

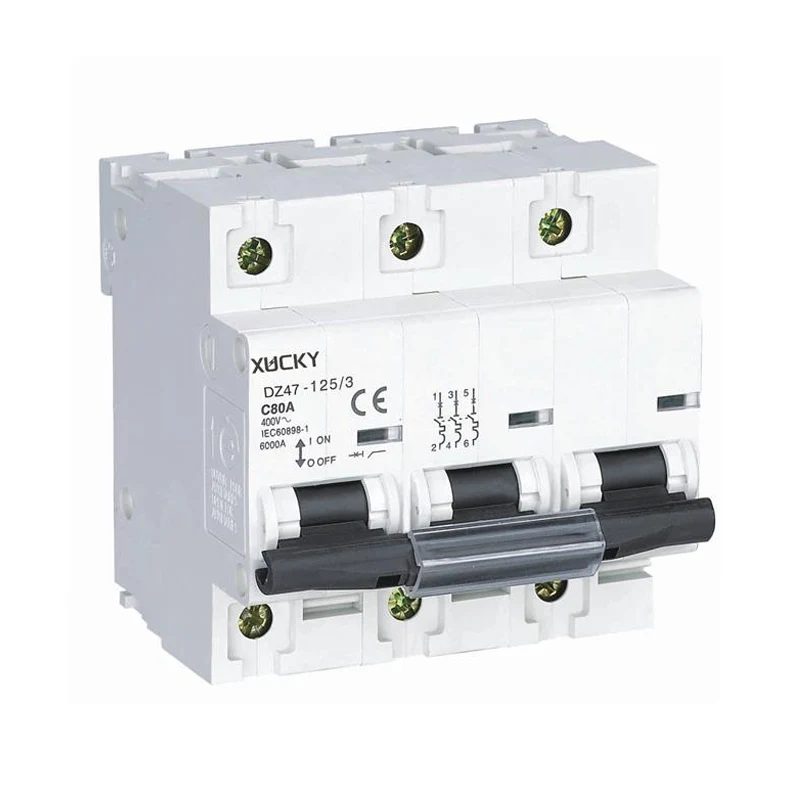

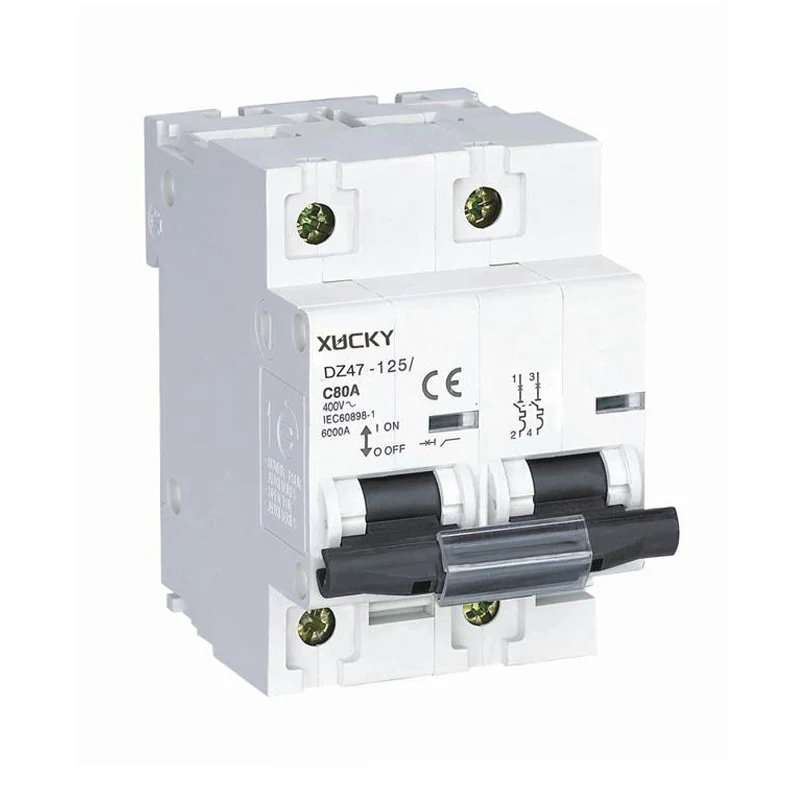

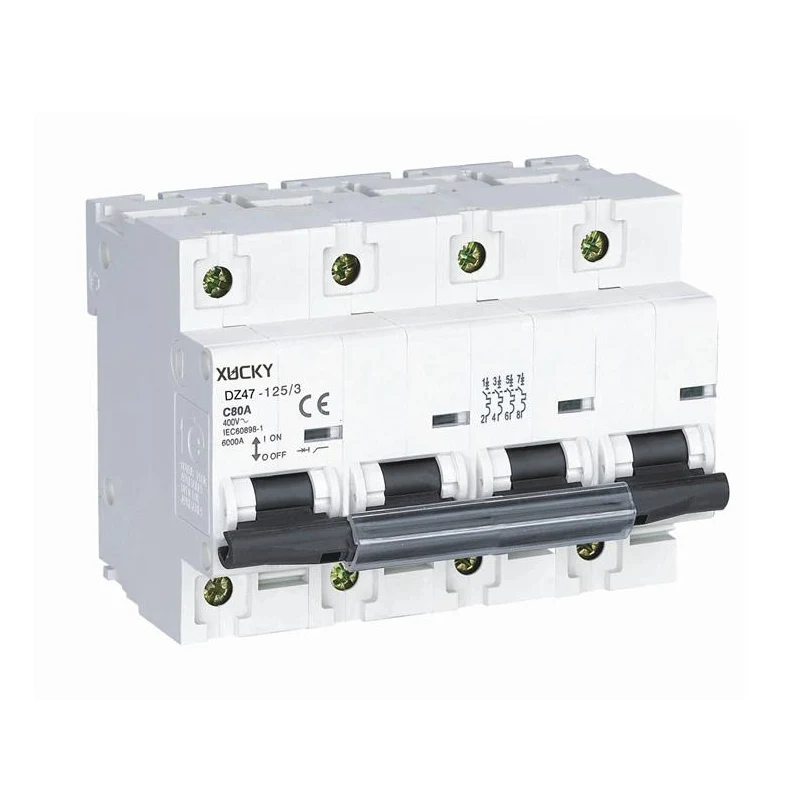

قاطع دائرة مصغر DZ47-125 (قاطع دائرة 125 أمبير) مع حماية من قصر الدائرة والحمل الزائد، مناسب لنظام الإضاءة وتوزيع الطاقة ونظام توزيع الطاقة للمحرك. DZ47-125 لطيف وخفيف وجميل، وله وظائف الأداء الموثوق به وقدرة الكسر العالية والتعثر السريع. يتم تركيبه على السكك الحديدية. العلبة والمكون مصنوعان من البلاستيك المقاوم للصدمات ومقاوم للحريق بدرجة عالية. يتمتع DZ47-125 MCB بعمر خدمة طويل، ويستخدم بشكل أساسي للحماية من الحمل الزائد والدوائر القصيرة في دوائر التيار المتردد 50 هرتز / 60 هرتز بجهد 230 فولت للقطب الفردي وجهد 400 فولت للقطبين، وثلاثة أقطاب وأربعة- القطب، وفي الحالة العادية، يمكن لـ DZ47 MCB تبديل المعدات الكهربائية ودوائر الإضاءة بشكل غير متكرر. يمكن تركيب DZ47 MCB مع تحرير الجهد المنخفض، وتحرير التحويلة وغيرها من الملحقات، وتستخدم أيضًا لعزل المفاتيح وحماية الجهد المنخفض وفصل الدائرة عن بعد. يفي DZ47-125 MCB (قاطع الدائرة الكهربائية 125 أمبير) بمعايير IEC60947-2، وGB14048.2، وGB10963.
|
نموذج المنتج |
القطب |
نوع الرحلة |
التصنيف الحالي |
|
DZ47-125 |
1 ص |
ج (روتين) |
125 |
|
|
1:1 ص |
ج: النوع ج |
63：63A |
3.1 درجة حرارة الهواء المحيط: -5°C~+40°C، ومتوسط درجة الحرارة خلال 24 ساعة أقل من +35°C.
3.2 يجب ألا يتجاوز ارتفاع موقع التثبيت 2000 متر.
3.3 موقع الرطوبة النسبية للهواء في أعلى درجة حرارة + 40 درجة مئوية بما لا يزيد عن 50%؛ على سبيل المثال، + 20°C بنسبة 90%. وخذ بعين الاعتبار تغيرات درجة الحرارة في المنتج على سطح الجل.
3.4 درجة التلوث: 2.
3.5 شروط التثبيت: يتم التثبيت في مكان خالٍ من الصدمات والاهتزازات والوسائط غير الخطرة (المتفجرة). وفي حالة عدم وجود وسائط خطر الانفجار، ومتوسطة دون ما يكفي لتآكل المعدن وتدمير مكان الغبار العزل الغاز والكهرباء، في مكان لا ضرب المطر والثلوج.
3.6 التثبيت: تركيب السكك الحديدية TH35-7.5، التثبيت في صندوق التوزيع، خزانة أو صندوق توزيع الطاقة، التثبيت يعتمد التثبيت الرأسي، يجب ألا يتجاوز ميل مستوى التثبيت إلى المستوى العمودي ± 5 درجة، المقبض يعني الطاقة- على.
3.7 فئة التثبيت: الفئة Ⅲ.
■ التصنيف الحالي: 63 أمبير، 80 أمبير، 100 أمبير، 125 أمبير
■ جهد التشغيل المقدر: 230 / 400 فولت تيار متردد
■ قدرة الكسر: 10 كيلو أمبير
■ نافذة الإشارة
□ نافذة إشارة الاتصال الميكانيكية، تعليمات قطع موثوقة
□ النافذة خضراء وجهة الاتصال في حالة مفتوحة. النافذة حمراء وجهة الاتصال في حالة مغلقة
■ قوة تحمل الاندفاع: 4 كيلو فولت
■ جهد العزل المقدر: 500 فولت
■ الملحقات
□ الاتصال المساعد، MX + إطلاق التحويلة
■ خصائص التعثر
□ منحنى من النوع C: لحماية كابلات التحميل والتوزيع التقليدية، يتم ضبط وحدة الرحلة المغناطيسية في نطاق العمل 8.5 بوصة ± 20%
□ منحنى من النوع D: حماية حمل الصدمات لتيار البدء الكبير (مثل المحولات، وما إلى ذلك)، وإعداد وحدة الرحلة المغناطيسية في نطاق العمل 12 بوصة ± 20%
|
الصف الحالي (أ) |
أفسد |
عزم الدوران المقدر (نيوتن متر) |
عزم الدوران النهائي (نيوتن متر) |
عزم الدوران القياسي (نيوتن متر) |
|
63~125 |
M7 |
4.0 |
5.5 |
3.5 |
يتمتع قاطع الدائرة بقدرة عالية على الحد من التيار للحد من الطاقة التدميرية الناتجة بشكل كبير عن ماس كهربائى. خصائص الحد الحالي الموضحة في الشكل 1
خصائص الحماية من التيار الزائد (درجة الحرارة المرجعية 35 درجة مئوية)
|
لا. |
التصنيف الحالي (أ) |
الحالة الأولية |
اختبار الحالي |
ضبط الوقت |
النتيجة الانجابية |
ملاحظة |
|
a |
في=63 |
بارد |
1.05 بوصة |
ر ≥1h |
عدم التعثر |
- |
|
في> 63 |
بارد |
1.05 بوصة |
ر ≥2 ساعة |
عدم التعثر |
- |
|
|
b |
في=63 |
ثم بعد الاختبار الأخير |
1.30 بوصة |
ر <1 ساعة |
التعثر |
الارتفاع الحالي بشكل مطرد ل |
|
في> 63 |
ثم بعد الاختبار الأخير |
1.30 بوصة |
t<2h |
التعثر |
||
|
c |
في> 63 |
بارد |
8 بوصة |
ر .20.2 ثانية |
عدم التعثر |
- |
|
12 بوصة |
ر <0.2 ثانية |
التعثر |
- |
قيمة التصحيح الحالية المستخدمة في درجات الحرارة المحيطة المختلفة
|
درجة الحرارة (°C) |
-35 |
-30 |
-20 |
-10 |
0 |
10 |
20 |
30 |
40 |
50 |
60 |
70 |
|
63 |
90.40 |
88.52 |
84.75 |
80.33 |
76.55 |
72.45 |
67.73 |
63 |
57.65 |
51.98 |
46.31 |
40.95 |
|
80 |
114.8 |
112 |
106.8 |
101.6 |
96.4 |
90.8 |
80 |
80 |
74 |
67.6 |
60.4 |
53.2 |
|
100 |
143.5 |
140.5 |
134.5 |
127.5 |
121 |
113.5 |
107.5 |
100 |
92.5 |
84.5 |
75.5 |
66.5 |
|
125 |
178.78 |
173.75 |
164.38 |
156.25 |
148.75 |
140.63 |
135 |
125 |
116.25 |
107.5 |
97.5 |
85 |
معامل التصحيح الحالي المستخدم على ارتفاعات مختلفة لقاطع الدائرة DZ47 125 أمبير
|
التصنيف الحالي (أ) |
معامل التصحيح على ارتفاعات مختلفة |
||
|
≥2000 م |
(2000-3000)م |
≥3000 م |
|
|
63,80,100,125 |
1.0 |
0.9 |
0.8 |
الحياة الكهربائية الميكانيكية لقاطع الدائرة DZ47 125 أمبير
|
التصنيف الحالي (أ) |
عدد دورات التشغيل |
|
|
على التحميل (الوقت) |
عدم التحميل (الوقت) |
|
|
63,80,100 |
1500 |
20000 |
|
125 |
1000 |
20000 |
آخر
الميزات الهيكلية لقاطع الدائرة DZ47-125 125 أمبير
قدرة كسر ماس كهربائى عالية التصنيف.
مع تعليمات أمنية حمراء وخضراء، أمان أعلى.
مع تشغيل آلية تخزين الطاقة، يتم إغلاق جهة الاتصال بسرعة، للتغلب على الآثار الضارة لسرعة المقبض الذي يتم تشغيله يدويًا، مما يحسن بشكل كبير من عمر خدمة المنتج.
الأسلاك: التوصيل بسلك (16 ~ 50) مم²، عزم ربط الطرف هو 3.5 نيوتن · م.
|
التصنيف الحالي في (أ) |
منطقة المقطع العرضي الاسمية للموصل النحاسي (مم²) |
|
63 |
16 |
|
80 |
25 |
|
100 |
35 |
|
125 |
50 |
