ينطبق مفتاح فصل حمل الهواء الداخلي عالي الجهد من سلسلة FN5-12 (المشار إليه فيما يلي باسم مفتاح فصل الحمل) على شبكة AC 50 هرتز 12 كيلو فولت، لكسر تيار الحمل وإغلاق تيار الدائرة القصيرة. يمكن لمفتاح كسر الحمل مع المصهر أن يقطع تيار الدائرة القصيرة لحماية المفتاح.
يمكن استخدام مفتاح فصل التحميل مع آلية التشغيل اليدوية من النوع CS6-1، ويستخدم هذا المنتج بشكل خاص آلية التشغيل اليدوية CS 口.
أ. الارتفاع <1000 متر؛
ب. معدل الهواء المحيط mFre: -25~+40 درجة مئوية، (آلية التشغيل الآلية〉-5 درجة مئوية)؛
ج. الرطوبة النسبية: المتوسط اليومي <95%، المتوسط الشهري <90% (+25 درجة مئوية)؛
د. الهواء المحيط دون تلوث واضح، مثل الغازات المسببة للتآكل أو القابلة للاشتعال، وبخار الماء، وما إلى ذلك.
ه. بدون اهتزاز قوي متكرر.
4.1 جدول المعلمات التقنية لمفتاح كسر التحميل 1
|
اسم |
وحدة |
قيمة |
|
الجهد المقنن |
كيلو فولت |
12 |
|
الحد الأقصى لجهد العمل |
كيلو فولت |
12 |
|
التردد المقدر |
هرتز |
5. |
|
التصنيف الحالي |
A |
400630 |
|
تصنيف وقت قصير تحمل التيار (تيار الاستقرار الحراري) |
كا/س |
12.5/4 20/2 |
|
الذروة المقدرة تحمل التيار (تيار الاستقرار الديناميكي) |
كا |
31.5 50 |
|
تصنيف كسر حلقة مغلقة الحالية |
A |
400630 |
|
تصنيف تحميل الطاقة كسر التيار |
أ. |
400630 |
|
تيار كسر تحميل الطاقة المقدر بنسبة 5% |
A |
20 31.5 |
|
تصنيف كابل الشحن كسر التيار |
A |
10 |
|
تم تصنيف عدم تحميل محول كسر التيار |
|
1250 كيلو فولت أمبير بدون تحميل تيار المحول |
|
تصنيف إغلاق الدائرة القصيرة الحالية |
كا |
31.5 50 |
|
تحميل أوقات الاستراحة الحالية |
تحميل / مرات |
100%/20 30%/75 60%/35 5%/80 |
|
تردد الطاقة 1 دقيقة ث؛ جهد نستانا (RMS)، كسر من مرحلة إلى مرحلة / isoktmg |
كيلو فولت |
42/48 |
|
تردد الطاقة v^tnstand الجهد بين الكسور العازلة |
كيلو فولت |
53 |
|
دافع البرق يتحمل الجهد الكهربائي إلى الأرض (الذروة) والكسر من مرحلة إلى مرحلة/العزل |
كيلو فولت |
75/85 |
|
فتح/إغلاق عزم الدوران التشغيل |
نانومتر (ن) |
90(80) 100(200) |
ملحوظة: الجزء المؤرض FN5-12D من مفتاح الحمل مع دائرة قصر مما يجعل السعة الحالية.
4.2 جدول المعلمات التقنية الصمامات2
|
نموذج |
الجهد المقنن كيلو فولت |
الصمامات التصنيف الحالي A |
تصنيف كسر الحالي KA |
التصنيف الحالي لعنصر الصمامات |
|
RN3 |
12 |
50 |
12.5 |
2, 3, 5, 7.5, 12, 15,20,30, 40, 50 |
|
75 |
75 |
|||
|
100 |
100 |
|||
|
200 |
150200 |
|||
|
إس دي إل*ي |
12 |
40 |
50 |
6.3، 10، 16، 20، 25،31.5،40 |
|
إس إف إل * جي |
12 |
100 |
50، 63، 71، 80، 100 |
|
|
إس كي إل * جي |
12 |
126 |
125 |

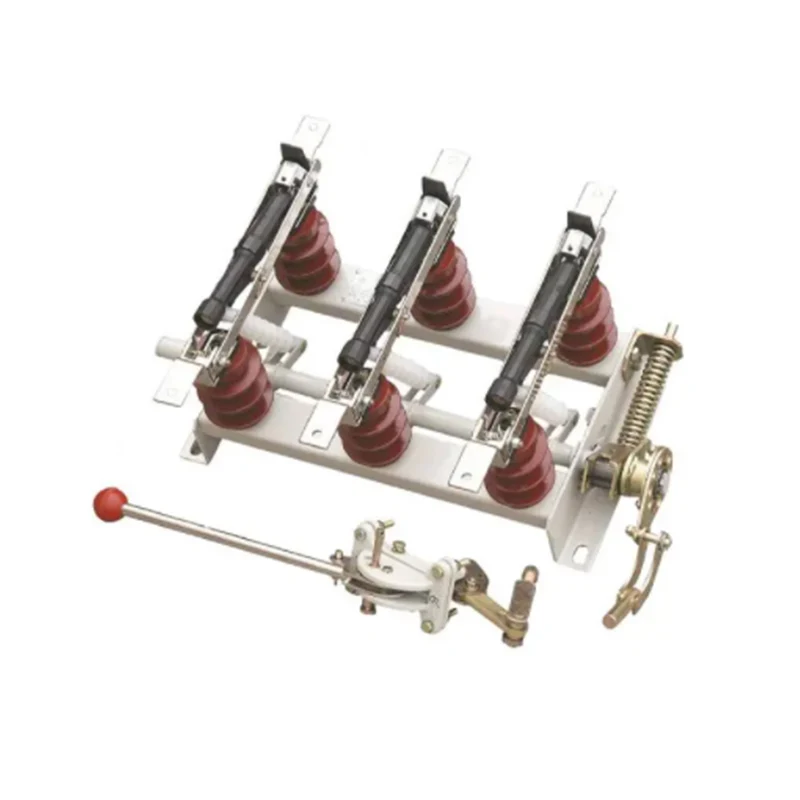

الشكل 1 FN5-12
| 1. الإطار | 2. آخر عازل | 3. تحمل لوحة الأسلاك | 4. بليد |
| 5. طفاية القوس | 6. الزنبرك الالتوائي ومحمل الدبوس الخاص به | 7. شريط الدليل | 8. لوحة الأسلاك |
| 9. رافعة | 10. تحميل تحمل التبديل المتحرك | 11. آلية شحن الزنبرك | 12. آلية التشغيل |
الشكل. 2 FN5-12D
| 1. الإطار | 2. بلاد الأرض | 3. 7 ، تحمل التبديل rth | 4. آخر عازل |
| 5. محمل متحرك للأرض | 6. مبتهجا لوحة الأسلاك | 7. بليد | 8. طفاية القوس |
| 9. ارسم الزنبرك و+ محمل الدبوس الزنبركي | 10. شريط الدليل | 11. لوحة الأسلاك | 12. رافعة |
| 13. محمل التبديل التحميل | 14. تحميل آلية شحن الربيع التبديل | 15. آلية شحن حلقة الأرض swl、h ^ | 16. تحميل آلية تشغيل التبديل |
| 17. آلية التشغيل السادسة | 18. آلية التعشيق |
|
|

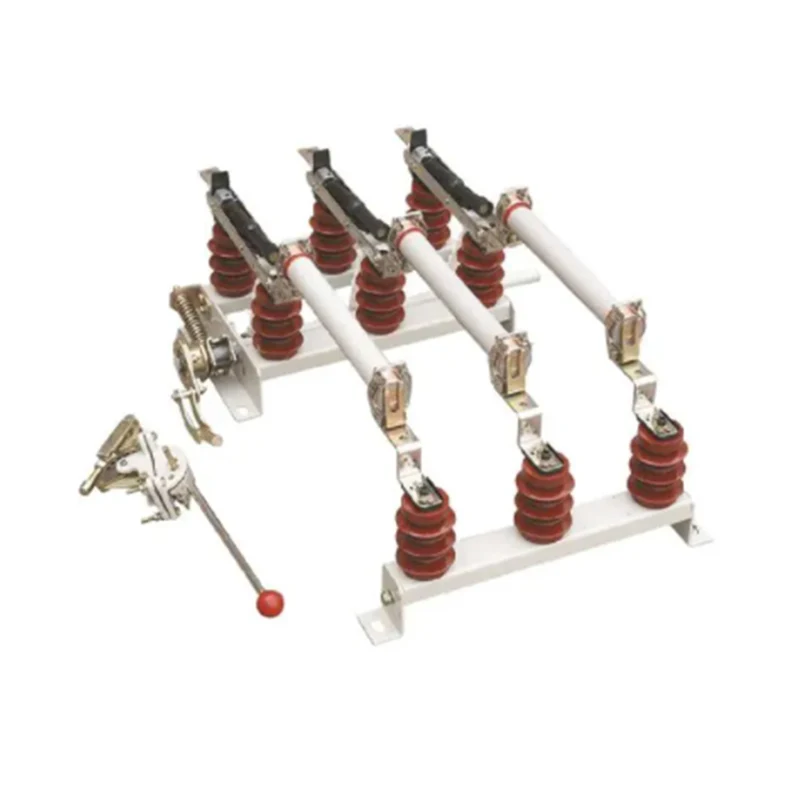

الشكل 3 FN5-12R(S)
| 1. تحميل FN5-12R SV | 2. لوحة أسلاك مصهر بيرينغ | 3. رابط الصمامات | 4. لوحة الأسلاك فيوز | 5. قاعدة الصمامات |
الشكل. 4 FN5-12DR
| 1.FN5-12D تحميل الصورة | 2. لوحة أسلاك مصهر بيرينغ | 3. الصمامات | 4. لوحة الأسلاك فيوز | 5. قاعدة الصمامات |
|
نموذج الآليةCS6-1 csn |
نموذج L فيوز |
H |
h |
|
|
SDL*J،SFL*J،SKL*J |
935 |
530 |
||
|
735 RN3-10 |
<75 |
990 |
585 |
|
|
5=75 |
1040 |
635 |
||
الشكل 5 FN5-12R(S)أ
| 1.FN5-12 تحميل swi、c:i | 2. بيرينغ، حد ذاتها لوحة الأسلاك | 3. الصمامات | 4. لوحة الأسلاك فيوز | 5. قاعدة الصمامات |
الشكل. 6 FN5-12DR(S)
| 1. مفتاح FN5-12D | 2. لوحة أسلاك مصهر بيرينغ | 3. الصمامات |
| 4. لوحة الأسلاك فيوز | 5.فوس | 6. آلية التعشيق |
الشكل: 7 FN5-12R(D)L
| 1. تحت الإطار | 2. عازل | 3. الصمامات | 4. جهاز الرحلات |
| 5. نقل الاتصال | 6. طفاية القوس | 7. شريط الدليل | 8. اتصال ثابت |
| 9. آلية الفتح/الإغلاق | 10. جهاز الانترلوك | 11. تحميل آلية تشغيل التبديل | 12. مفتاح الأرض |
