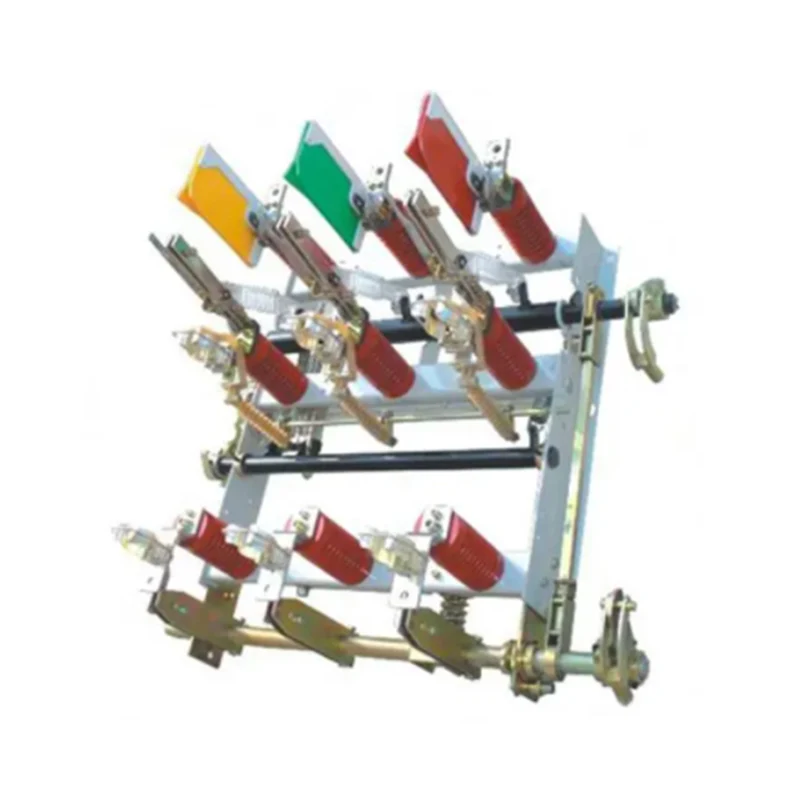

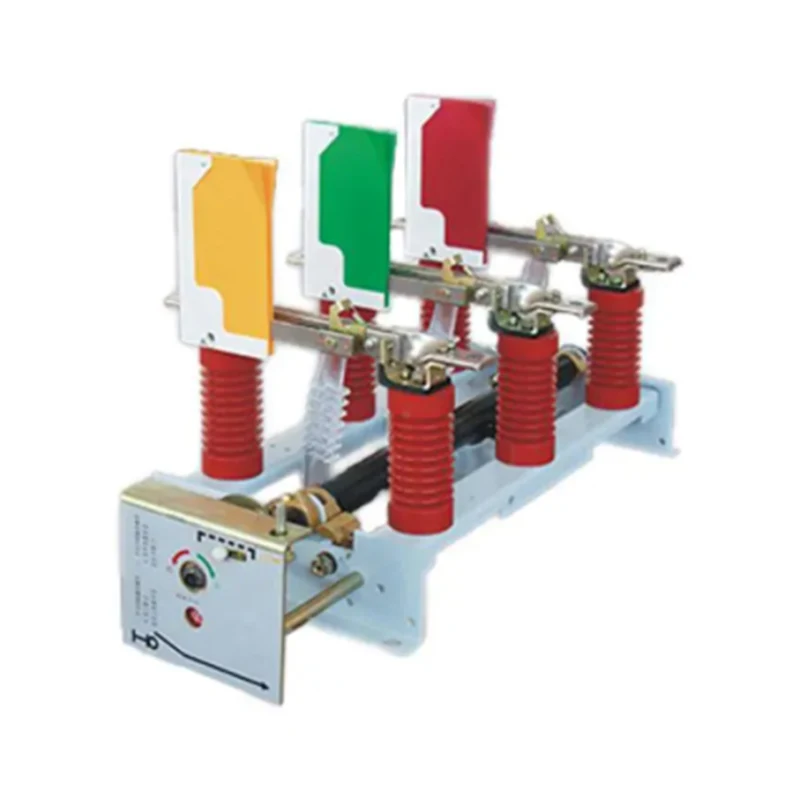

FN7-12 هو نوع جديد من مفاتيح فصل الحمل عالي الجهد للهواء الداخلي. إنها مناسبة لنظام طاقة التيار المتردد ثلاثي الطور AC 50 هرتز، الجهد المقنن 12KV، كتيار حمل الكسر وتيار الدائرة القصيرة للإغلاق.
● درجة الحرارة المحيطة: -25 درجة مئوية ~ 40 درجة مئوية؛
● الارتفاع: <1000 متر؛
● الرطوبة النسبية: المتوسط اليومي <95%; المتوسط الشهري <90%؛
● يجب ألا يكون هناك غاز أو بخار مسبب للتآكل أو الاحتراق أو الانفجار في الموقع؛
● لا يوجد اهتزاز عنيف متكرر.
المواصفات الرئيسية ملحوظة: (-) بدون (أ) مع جدول 1
|
اسم |
يكتب |
نموذج |
س |
دي اكس |
L |
R |
را |
F |
|
|
|
|
تبديل الأرض عند المدخل |
تبديل الأرض في منفذ |
التعشيق جهاز |
الصمامات |
فتيل المهاجم |
جهاز فتح كهربائي |
|
مفتاح كسر التحميل |
بدون مسافر |
FN7-12 |
- |
- |
- |
- |
- |
- |
|
FN7-12DSL |
A |
- |
A |
- |
- |
- |
||
|
FN7-12DXL |
- |
A |
A |
- |
- |
- |
||
|
FN7-12R |
- |
- |
- |
A |
- |
- |
||
|
FN7-12DSLR |
A |
- |
A |
A |
- |
- |
||
|
FN7-12DXLR |
- |
A |
A |
A |
- |
- |
||
|
مع مهاجم مذهل |
FN7-12RA |
- |
- |
- |
- |
A |
- |
|
|
FN7-12RAF |
- |
- |
- |
- |
A |
A |
||
|
FN7-12DXLRA |
- |
A |
A |
- |
A |
- |
||
|
FN7-12DXLRAF |
- |
A |
A |
- |
A |
A |
المعلمات المصنفة الجدول 2
|
الجهد المقنن كيلو فولت |
الأعلى. الجهد كيلو فولت |
التصنيف الحالي أ |
1 دقيقة تردد الطاقة يتحمل الجهد كيلو فولت |
تيار الاستقرار الحراري 4s (RMS) كيلو أمبير |
تيار الاستقرار الديناميكي (الذروة) كيلو أمبير |
ماس كهربائى صنع التيار كا |
تصنيف كسر الحالي A |
تصنيف نقل الحالي A |
|
12 |
12 |
400 |
42/48 |
12.5 |
31.5 |
31.5 |
400 |
1000 |
|
630 |
42/48 |
20 |
50 |
50 |
630 |
1000 |
المعلمات المقدرة لجدول fUse 3
|
نموذج |
الجهد المقنن كيلو فولت |
التصنيف الحالي أ |
التصنيف الحالي للصمامات |
|
إس دي إل إيه*ج |
12 |
40 |
6,3,10,16,20,25,31.5,40 |
|
سفلا*ج |
12 |
100 |
50،63،71،80،100 |
|
زجاج*ي |
12 |
125 |
125 |
ج* : مع المهاجم .
1. سكين إطفاء القوس 2. جزء الاتصال القوسي وغرفة الإطفاء القوسي 3. العازل 4. القاعدة 5. سكين الاتصال الديناميكي 6. سكين الاتصال الثابت 7. جهاز تخزين طاقة الزنبرك (داخل غلاف المحور الرئيسي) 8. ذراع تدوير السكين الرئيسي
1. سكين إطفاء القوس 2. جزء الاتصال القوسي وغرفة الإطفاء القوسي 3. العازل 4. القاعدة 5. سكين الاتصال الديناميكي 6. سكين الاتصال الثابت 7. جهاز تخزين طاقة الزنبرك (داخل غلاف المحور الرئيسي) 8. سكين التأريض 9. المفتاح الرئيسي ذراع الدوران لإغلاق السكين 10. ذراع الدوران لإغلاق سكين التأريض
1. سكين إطفاء القوس 2. جزء الاتصال القوسي وغرفة الإطفاء القوسي 3. العازل 4. سكين التأريض 5. القاعدة 6. سكين الاتصال الديناميكي 7 * سكين الاتصال الثابت 8. المصهر 9 * جهاز تخزين الطاقة الزنبركي (داخل غلاف المحور الرئيسي) 10. نابض تخزين الطاقة التأريض 11. جهاز التعشيق 12. ذراع الدوران لإغلاق وفتح السكين الرئيسي 13. ذراع الدوران لإغلاق وفتح سكين التأريض
1. سكين إطفاء القوس 2. جزء الاتصال القوسي وغرفة الإطفاء القوسي 3. العازل 4. القاعدة 5. سكين الاتصال الديناميكي 6. سكين الاتصال الثابت 7. جهاز تخزين طاقة الزنبرك (داخل غلاف المحور الرئيسي) 8. المصهر 9. السكين الرئيسي إغلاق وفتح ذراع الدوران
1. سكين إطفاء القوس 2. جزء الاتصال القوسي وغرفة إطفاء القوس 3. نوع التأثير الصمامات 4. قاعدة العازل 5. سكين التأريض 6. القاعدة 7. سكين الاتصال الديناميكي 8. زنبرك إغلاق السكين الرئيسي 9. سكين الاتصال الثابت 10. طاقة التأريض - زنبرك التخزين 11. زنبرك فتح السكين الرئيسي 12. جهاز التعشيق 13. ذراع الدوران لإغلاق وفتح السكين الرئيسي م 14. ذراع تدوير سكين التأريض وفتحه
1. سكين إطفاء القوس 2. جزء الاتصال القوسي وغرفة الإطفاء القوسي 3. العازل 4. القاعدة 5. سكين الاتصال الديناميكي 6. سكين الاتصال الثابت 7. جهاز تخزين طاقة الزنبرك (داخل غلاف المحور الرئيسي) 8. اللوحة
1. سكين إطفاء القوس 2. جزء الاتصال القوسي وغرفة الإطفاء القوسي 3. العازل 4. القاعدة 5. سكين الاتصال الديناميكي 6. سكين الاتصال الثابت 7. جهاز تخزين طاقة الزنبرك (داخل غلاف المحور الرئيسي) 8. المصهر 9. اللوحة
1. سكين إطفاء القوس 2. جزء اتصال القوس وغرفة إطفاء القوس 3. فتيل نوع التأثير 4. سكين الأرض 5. عازل 6. القاعدة 7. زنبرك إغلاق السكين الرئيسي 8. سكين الاتصال الديناميكي 9. سكين الاتصال الثابت 10. تخزين طاقة التأريض الربيع 11. ربيع فتح السكين الرئيسي 12. اللوحة 13. الرسم 11
