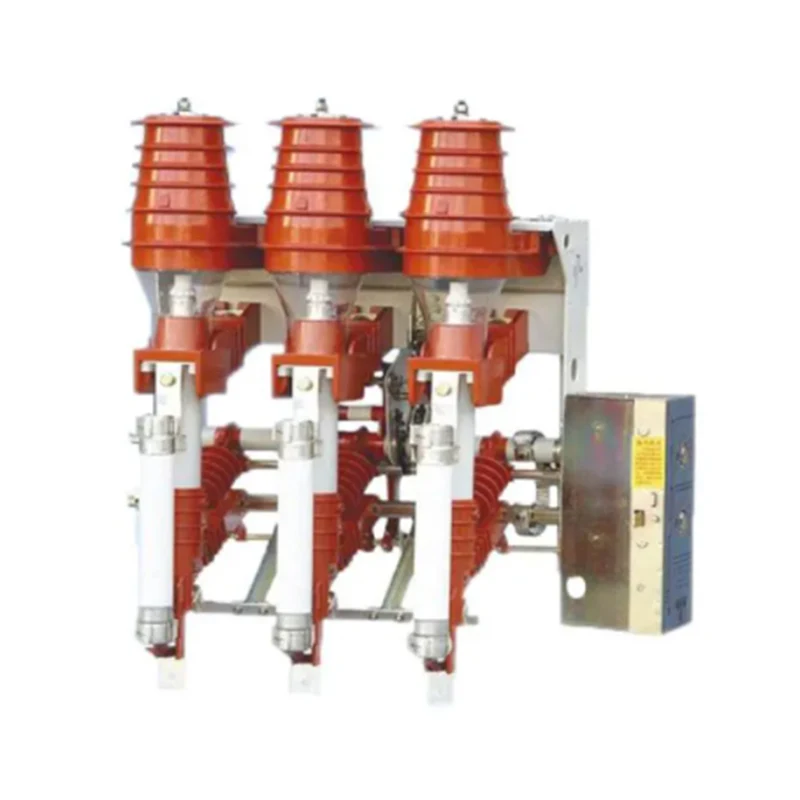

مفتاح فصل تحميل الهواء عالي الجهد من سلسلة FN12-12

إن مفتاح كسر تحميل الهواء الداخلي ذو الجهد العالي من سلسلة XUCKY Electric FN12-12 عبارة عن معدات تبديل داخلية AC 50 هرتز 12 كيلو فولت ثلاثية الطور.
♦ طريقة التثبيت: مثبتة على الجانب، مثبتة على الجانب، مثبتة على الوجه؛
♦ آلية التشغيل: آلية تشغيل الزنبرك، النوع اليدوي والنوع الكهربائي متاحان؛
♦ نوع العملية: العملية اليمنى والتشغيل الأيسر؛
♦ التطبيق: مجموعة المفاتيح الكهربائية الداخلية 12 كيلو فولت.

إرسال استفسار

وصف المنتج

الخطوط العريضة

مفتاح فصل حمل الهواء الداخلي عالي الجهد من سلسلة FN12-12 عبارة عن معدات تبديل داخلية AC 50 هرتز 12 كيلو فولت ثلاثية الطور.

♦ طريقة التثبيت: مثبتة على الجانب، مثبتة على الجانب، مثبتة على الوجه؛

♦ آلية التشغيل: آلية تشغيل الزنبرك، النوع اليدوي والنوع الكهربائي متاحان؛

♦ نوع العملية: العملية اليمنى والتشغيل الأيسر؛

♦ التطبيق: مجموعة المفاتيح الكهربائية الداخلية 12 كيلو فولت.

الظروف البيئية لمفتاح فصل حمل الهواء عالي الجهد الداخلي من سلسلة FN12-12

♦ درجة الحرارة المحيطة: -25 درجة مئوية 〜+40 درجة مئوية؛

♦ الارتفاع: <1000 متر (فوق مستوى سطح البحر)؛

♦ الرطوبة النسبية: المتوسط اليومي <95%، المتوسط الشهري <90%؛

♦ شدة الزلازل: مستوى <8؛

♦ درجة التلوث: II؛

♦ أماكن خالية من الحرائق والانفجارات والتآكل الكيميائي والاهتزازات الخطيرة.

المعلمات الفنية الرئيسية لمفتاح فصل حمل الهواء عالي الجهد الداخلي من سلسلة FN12-12

لا	غرض			وحدة	FN12-12D/6 30-20	FN12-12RD/1 25-31.5
1	الجهد المقنن			كيلو فولت	12	12
2	التردد المقدر			هرتز	50	50
3	التصنيف الحالي			A	630	125
4	تردد الطاقة 1 دقيقة يتحمل الجهد (المرحلة إلى الأرض، بين القطبين، جهات الاتصال المفتوحة)		مرحلة إلى الأرض، مرحلة إلى مرحلة	كيلو فولت	42	42
4			عزل الكسر	كيلو فولت	48	48
5	نبضة البرق المقدرة تتحمل الجهد (الطور إلى الأرض، بين القطبين، جهات الاتصال المفتوحة)		مرحلة إلى الأرض، مرحلة إلى مرحلة	كيلو فولت	75	75
5			عزل الكسر	كيلو فولت	85	85
6	تصنيف وقت قصير تحمل التيار (تيار الاستقرار الحراري)		مفتاح كسر التحميل	كا	20
6	تصنيف وقت قصير تحمل التيار (تيار الاستقرار الحراري)		تبديل الأرض	كا	20
7	مدة الدائرة القصيرة المقدرة (وقت الاستقرار الحراري)		مفتاح كسر التحميل	s	4
7	مدة الدائرة القصيرة المقدرة (وقت الاستقرار الحراري)		تبديل الأرض	s	2
8	تصنيف ماس كهربائى صنع التيار (الذروة)			كا	50
9	تصنيف كسر الحالي	تيار كسر الحمل النشط		A	630
		حلقة كسر التيار			630
		تيار كسر الحمل النشط 5%			31.5
		تيار شحن الكابل			10
		قدرة محول عدم التحميل		كيلو فولت أمبير	1250
10	تصنيف كسر الدائرة القصيرة (الحد الصمامات الحالية)			كا		31.5
11	تصنيف النقل الحالي			A		1200
12	الحياة الميكانيكية			مرات	2000	2000
13	المهاجم يخرج الطاقة			J		1±0.5
