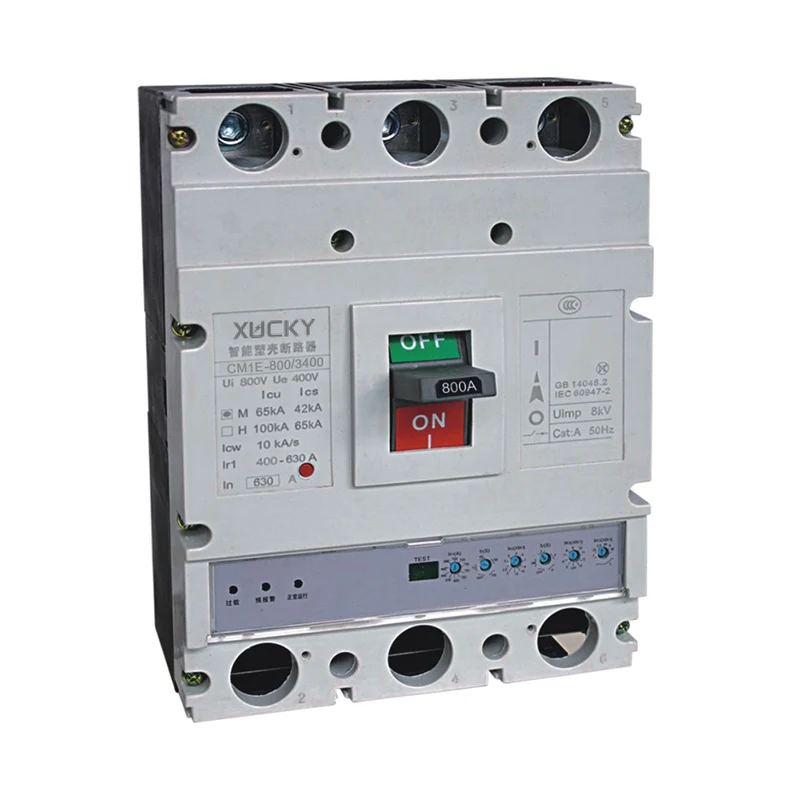

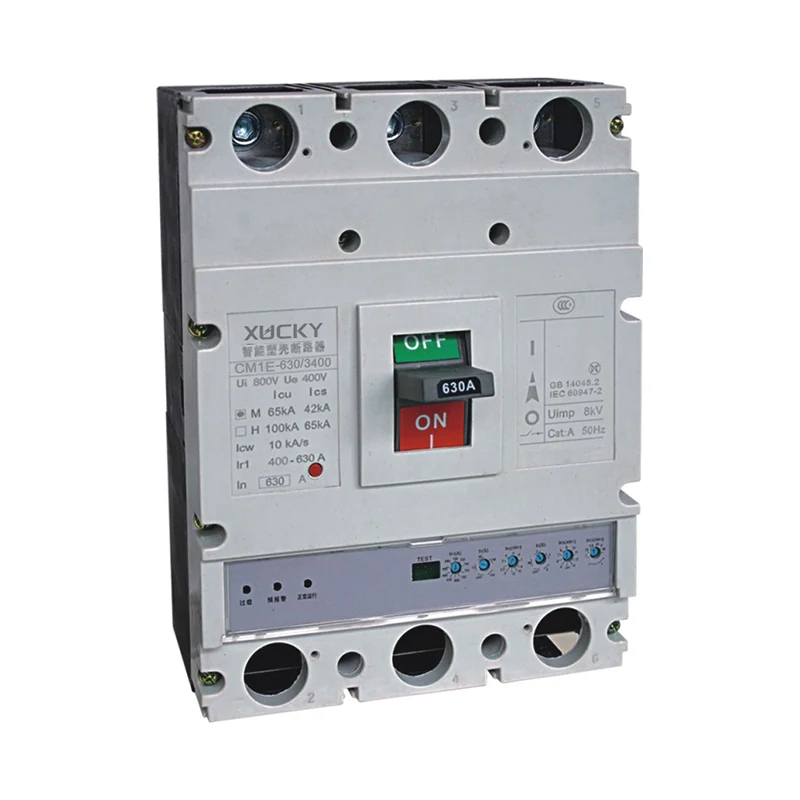

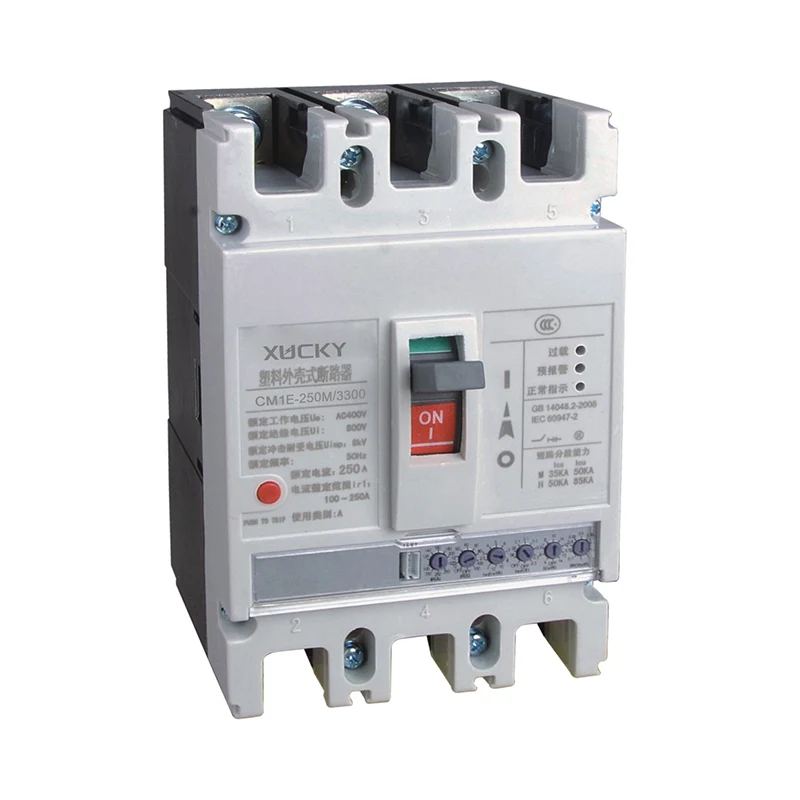

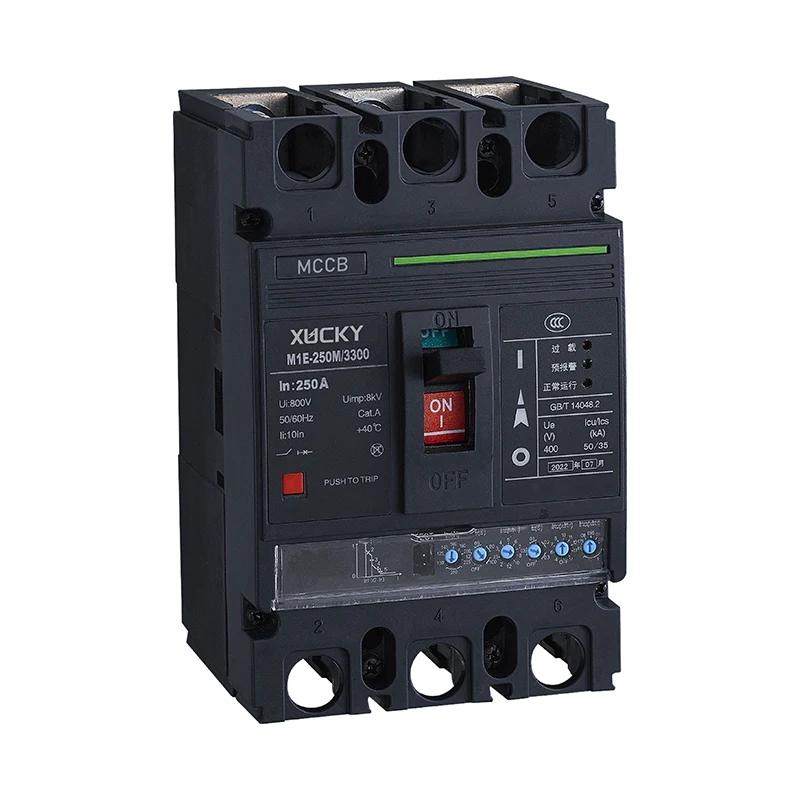

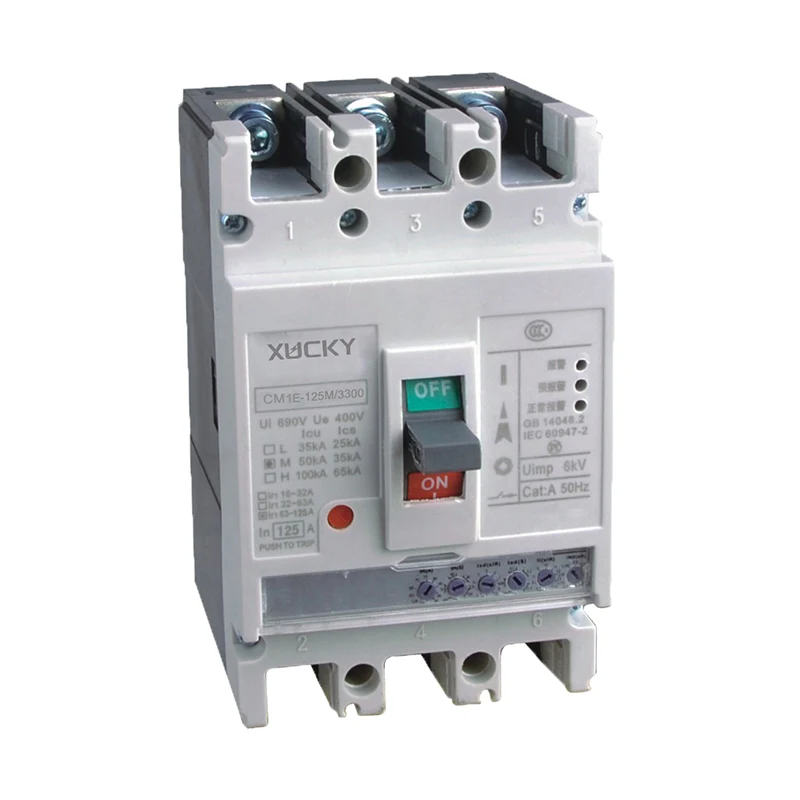

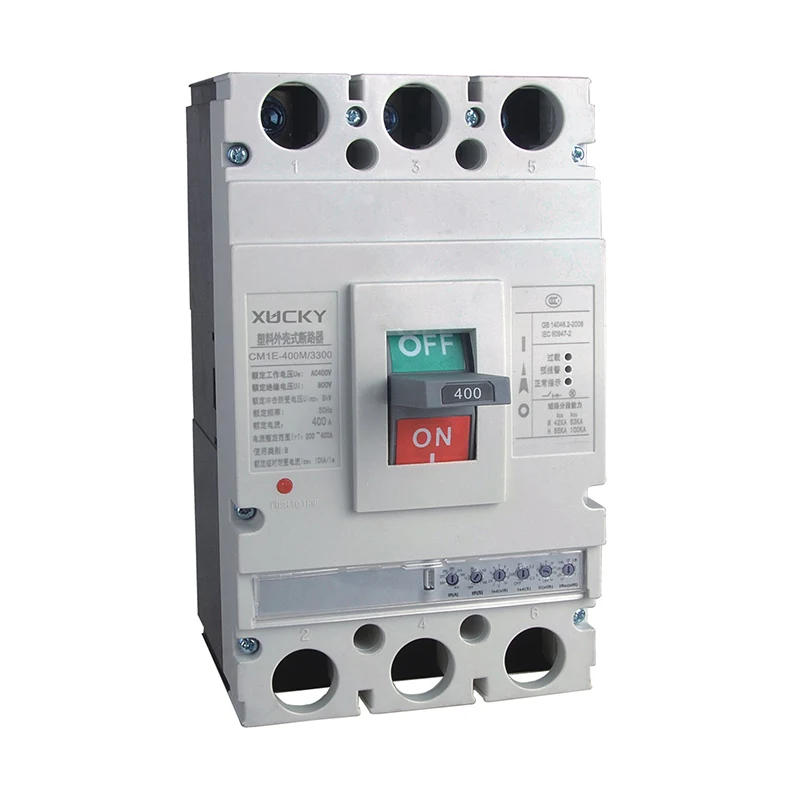

قاطع دائرة CM1E مقولبة

CM1E قاطع الدائرة القابل للتعديل CM1E (يشار إليه فيما يلي باسم قاطع الدائرة) ، يحتوي قاطع الدائرة على حجم صغير ، وسعة كسر عالية ، قوس قصير ، مضاد للاهتزاز. جهد العزل المقنن هو 800 فولت ، وهو مناسب لشبكة التوزيع لـ AC 50Hz ، الجهد المصنوع من AC400V المصنفة ، التي تصل إلى 1250 أ ، وأقلها ، وتستخدم لتوزيع الطاقة الكهربائية وحماية الدائرة ومعدات الطاقة من الحمل الزائد ، الدائرة القصيرة ، أسفل الجهد وغيرها من الأعطال. يمكن أيضًا استخدامه للتحويل النادر للخط والبدء النادر للمحرك. يمكن تثبيت قاطع الدائرة رأسياً ، أو تثبيت أفقيًا. قاطع دائرة الجهد المنخفض لديه وظيفة العزلة.

إرسال استفسار

وصف المنتج

نطاق التطبيق

الميزات الرئيسية

CM1E قابلة للتعديل القابلة للتعديل قاطع الدائرة مقولبة القاطع لها ثلاث وظائف للحماية ، قاطع الدائرة مع فئة الاستخدام ب متصلة بجهاز حماية الدائرة القصيرة الأخرى في نفس الدائرة اختيارية تمامًا في ظرف الدائرة القصيرة ؛ مع خمس ميزات التعثر ، يمكن للمستخدم تعيين الجهاز من خلال إصدار التحويل وفقًا لتيار الحمل الحالي ، يتم تشغيل التحويل الإلكتروني بواسطة قاطع الدائرة نفسه ؛ إشارة الإشارة والتحكم الحالية هي من محول دائرة الدائرة المثبتة في قاطع الدائرة ؛ مع إطلاق تحويلة الحماية من الحرائق للمناقش ولكن ليس الرحلة ، عندما يتم تحميل تيار الحمل ، فإن قاطع الدائرة لا يسير ، ويخرج جهة الاتصال السلبية ، مما يؤدي إلى قيادة جهاز الإنذار المقابل ؛ الأبعاد والمواصفات هي نفس أبعاد CM1 MCCB ، يمكن تغيير التثبيت.

ملاحظة: في الإعداد ، يجب تعيين مفتاح الاتصال في مكانه!

ملحوظة:

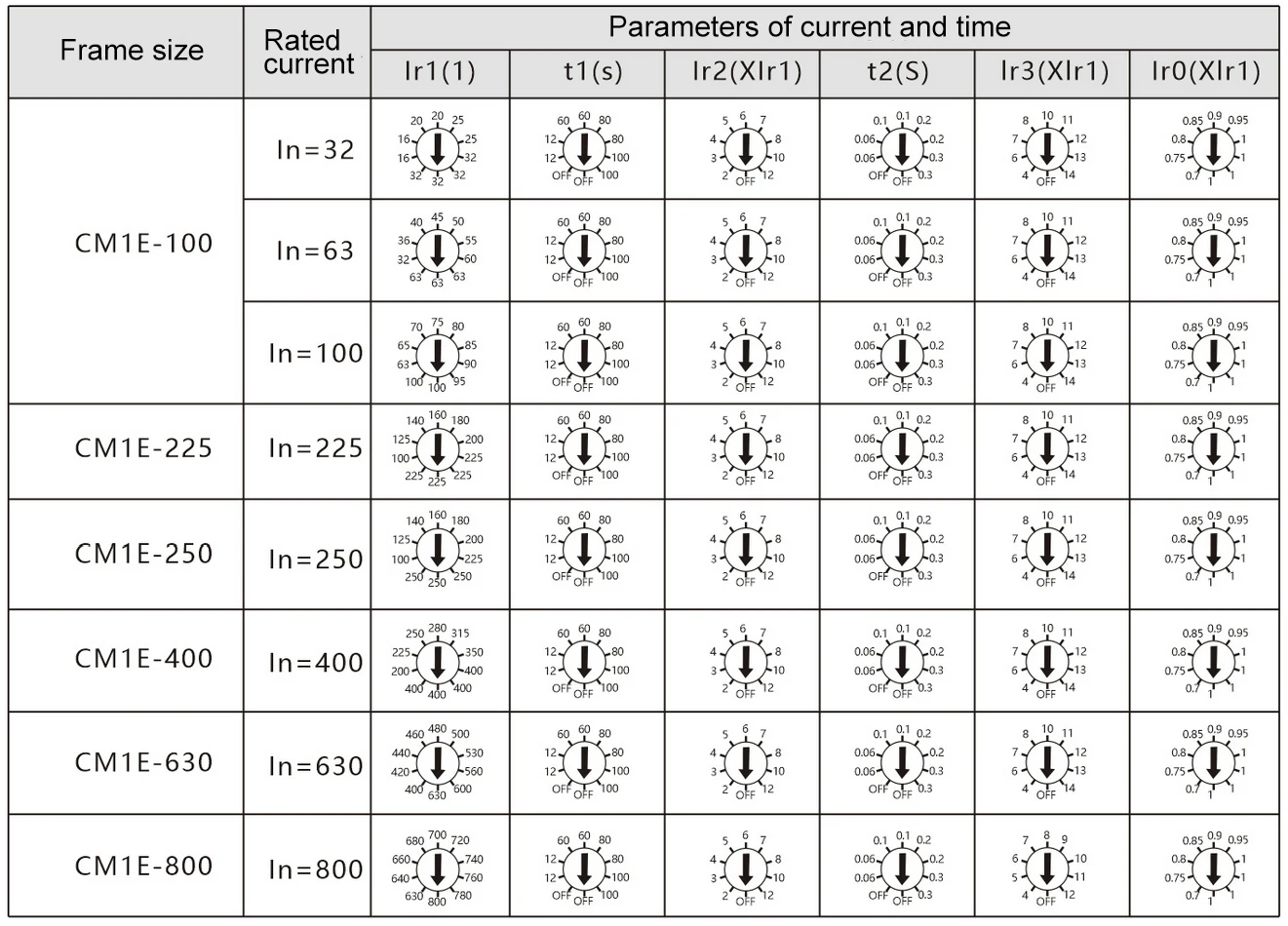

1. ضبط التحميل الزائد للتأخير الطويل الحالي IR1 ، وفقًا لتيار قواطع الدائرة المختلفة ، يمكن ضبط ملفات 4-10 ؛

2. ضبط وقت تأخير وقت طويل T1 ، 4 ملفات يمكن تعديلها ؛

3. ضبط الدائرة القصيرة التي تعمل على التأخير الحالي IR2 ، 9 ملفات يمكن تعديلها ؛

4. ضبط وقت التأخير القصيرة T2 ، 4 ملفات يمكن تعديلها ؛

5. ضبط الدائرة القصيرة الإجراء الفوري الإجراء الحالي IR3 ، يمكن تعديل 9 ملفات ؛

6. ضبط إجراء ما قبل الإجراء الحالي IR0 ، يمكن تعديل 7 ملفات.

معلمات التكنولوجيا الرئيسية

يظهر نطاق إعداد وحدة التحكم الذكية في الجدول

إعداد المشروع		نطاق الإعداد
تحديد قيمة الحمل الزائد التأخير الطويل	قيمة الإعداد الحالي LR1	(30 ~ 100) a ، (100 ~ 250) a ، (200 ~ 400) a ، (400 ~ 630) a ، (630 ~ 800) a ، (800 ~ 1250) a
تحديد قيمة الحمل الزائد التأخير الطويل	ضبط الوقت قيمة T1	(12、60、80、100) ق
تحديد قيمة الدائرة القصيرة والتأخير القصير	قيمة الإعداد الحالي LR2	(2 ~ 12) في
تحديد قيمة الدائرة القصيرة والتأخير القصير	ضبط الوقت قيمة T2	(0.06 ، 0.1 ، 0.2 ، 0.3) ق
تحديد قيمة الدائرة القصيرة الفورية	قيمة الإعداد الحالي LR3	(4 ~ 14) في

يتم عرض البيانات الفنية الرئيسية لقطار القاطع في الجدول

نموذج		CM1E-00		CM1E-250		CM1E-400		CM1E-630		CM1E-800		CM1E-1250
إطار الحالي INM (أ)		100		250		400		630		800		1250
كسر القدرة		L	M	L	M	L	M	M	H	M	H	H
تصنيف التيار في (أ)		63،80،100		225،250		300،400		500،630		700،800		1000،1250
القطب		3،4	3،4	3،4	3،4	3،4	3،4	3،4	3،4	3،4	3،4	3،4
الجهد التشغيلي المصنفة UE (V)		AC400
مصنفة الجهد العازف واجهة المستخدم (V)		800
تصنيف الدافع الصدد لجهد الجهد UIMP (V)		8000
الحد الأقصى المقنن لقدرة كسر الدائرة القصيرة (KA)		50	85	50	85	65	100	65	100	65	100	80
تصنيف الجري ماسورة قصيرة كسر القدرة ICS (KA)		35	50	35	50	42	65	42	62	42	62	50
تصنيف الوقت القصير الصدد ICW/0.5S الحالي (KA)		-		-		5		8		10		15/1S
فئة الاستخدام		A		A		B		B		B		B
مسافة الفلاش (مم)		≤50		≤50		≤100		≤100		≤100
أداء التشغيل	السلطة (الأوقات)	1500		1000		1000		500		500		500
	توليد الطاقة (الأوقات)	8500		7000		4000		3000		3000		3000

خصائص الإصدار

أ. خصائص وحدة الرحلة الكهربائية

مع زمن عكس التحميل الزائد طويل الأداء ، وقصير القصيرة القصيرة ، الوقت العكسي للتأخير القصيرة ، الحد الأقصى لوقت التأخير ، الدائرة القصيرة للدوائر الفورية وميزات الحماية الأخرى ، يمكن أن يتم إعداد خصائص الحماية من قبل المستخدمين.

ب. زيادة الحمل الطويل تأخير عكس الوقت حماية الوقت في الجدول 4.

ج. خصائص إجراءات حماية الدائرة القصيرة في الجدول 5.

د. درجات القصر خصائص عمل الحماية الفورية في الجدول 6.
