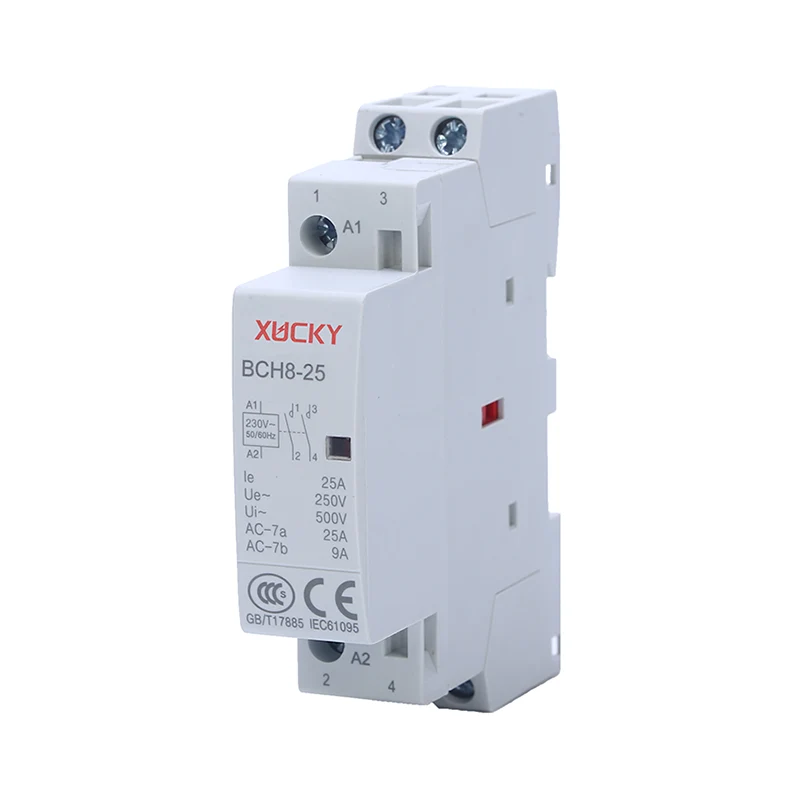

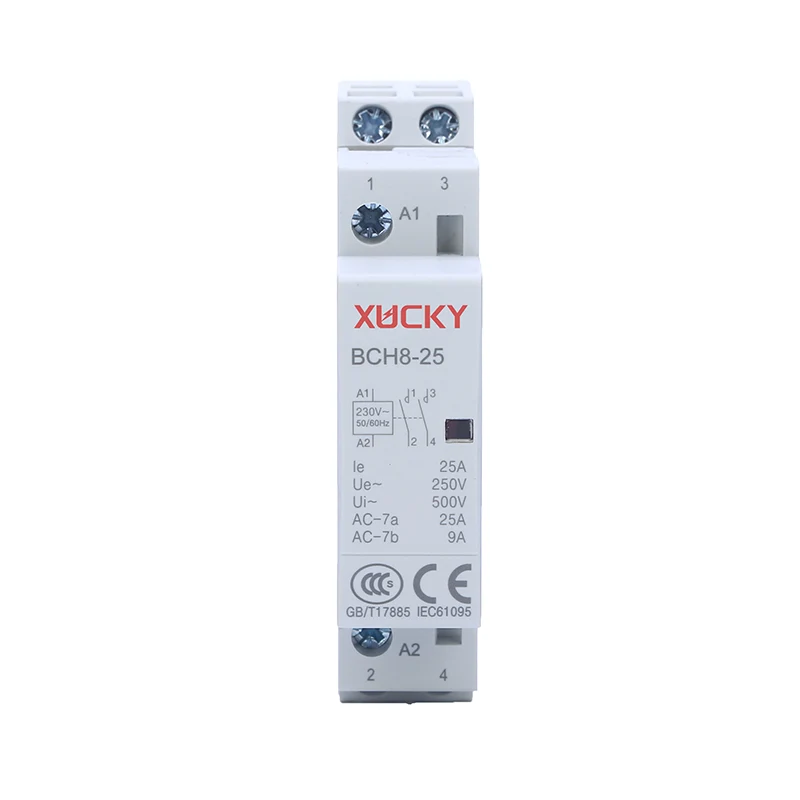

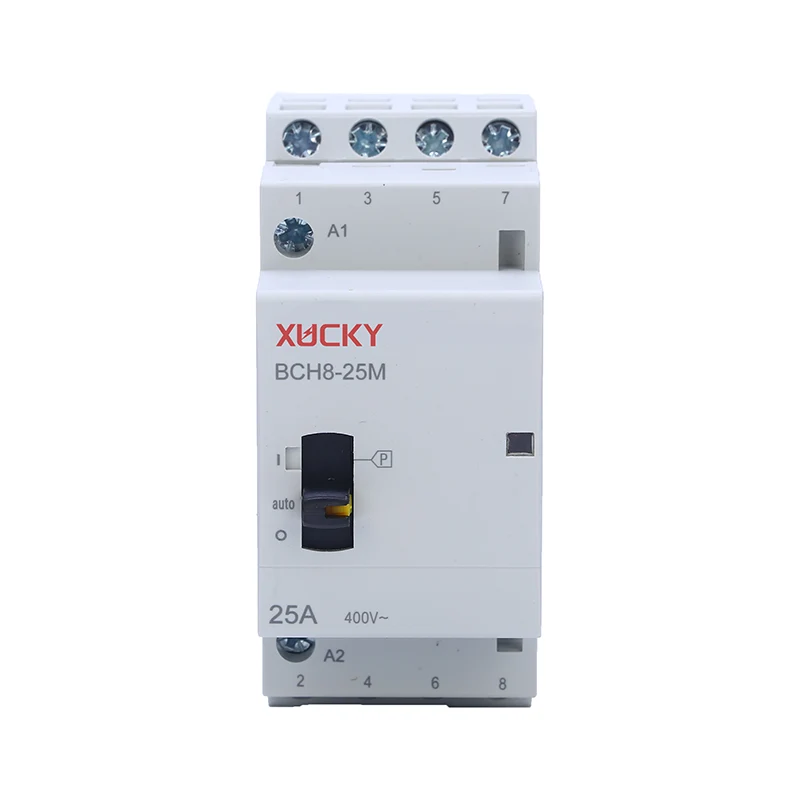

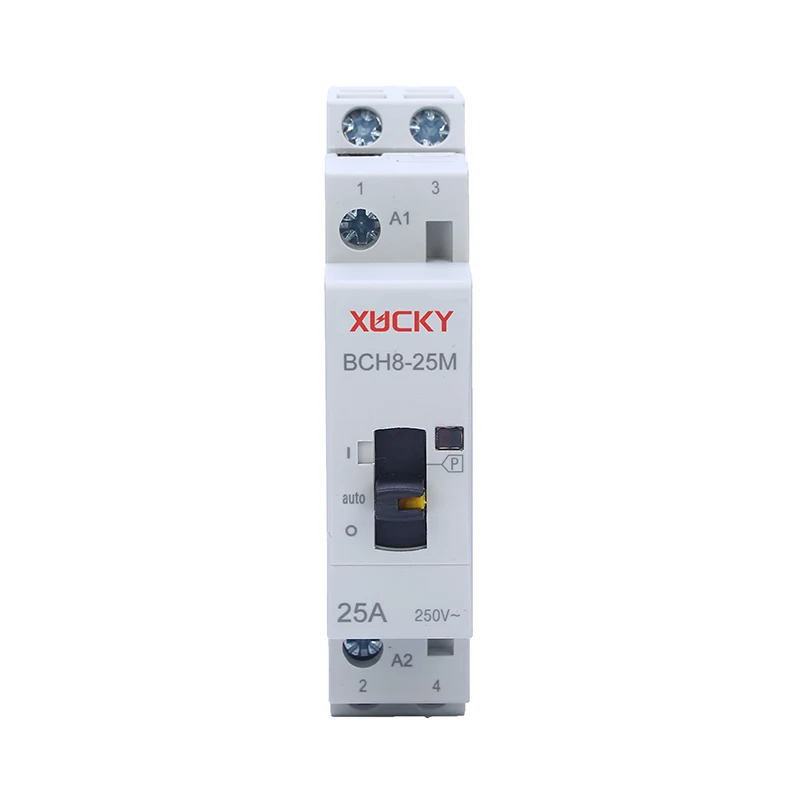

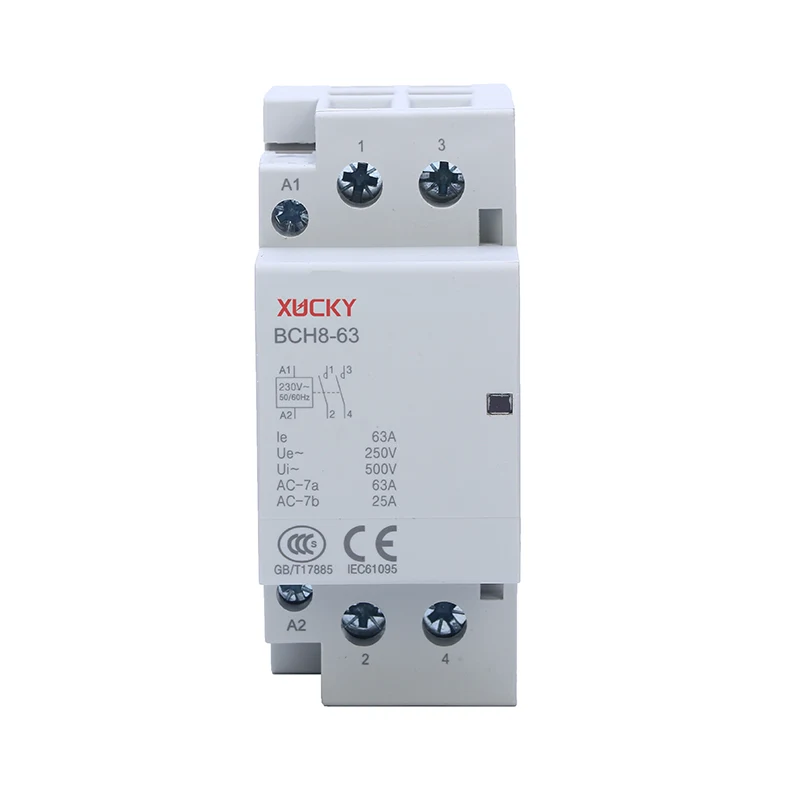

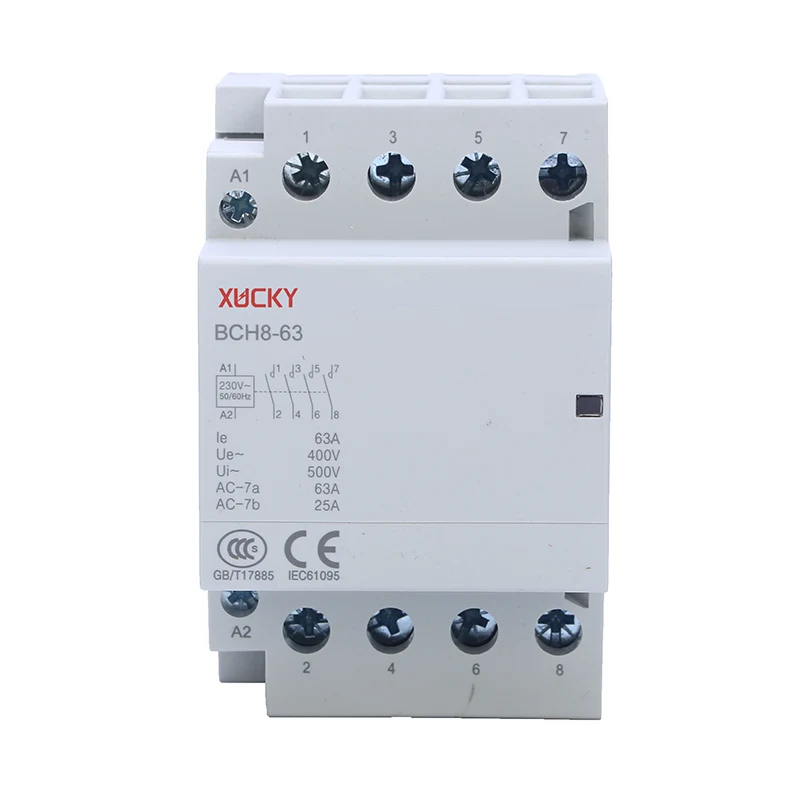

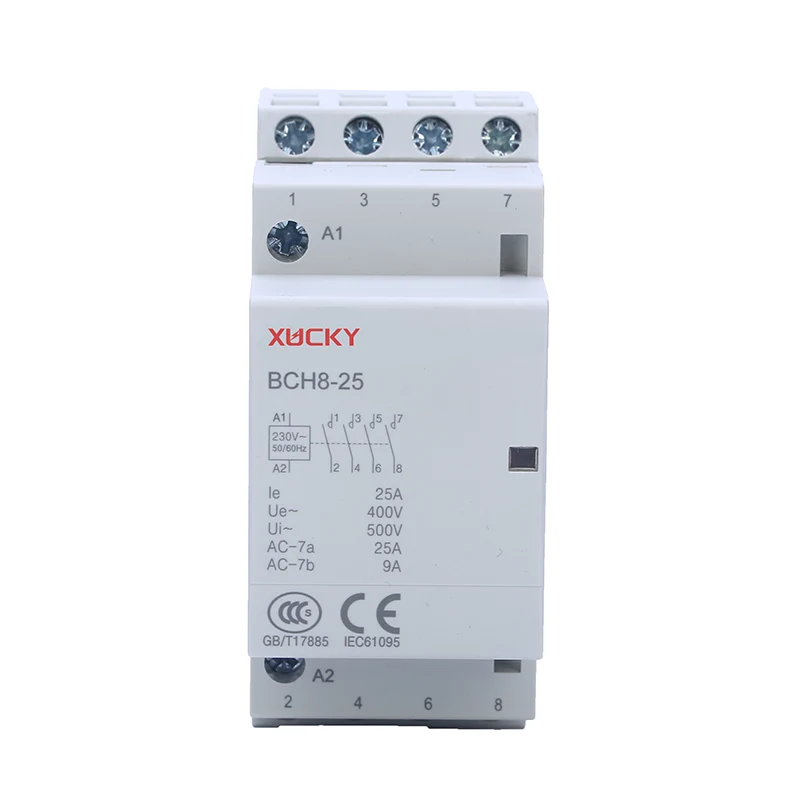

يتم استخدام موصل وحدات BCH8 (المعروف أيضًا باسم الموصلات التناظرية والموصلات المعمارية) بشكل أساسي في أنظمة الطاقة ذات التيار المتردد 50 هرتز / 60 هرتز، وجهد العمل المقدر حتى 400 فولت وتيار العمل المقدر حتى 100 أمبير. يتم استخدامها كمفاتيح عن بعد ودوائر تحكم في AC-1 وAC-7a (الأحمال غير الحثية أو منخفضة الحث، أفران المقاومة، الأجهزة المنزلية والأحمال المماثلة منخفضة الحث). ويمكن استخدامه أيضًا للتحكم في حمل المحرك المنزلي. لا يمكن استخدام الموصلات المعيارية في كسر تيارات الدائرة القصيرة، لذلك يجب اختيار الأجهزة الواقية المناسبة من الدائرة القصيرة (مثل قواطع الدائرة الصغيرة) عند استخدامها. إنه يفي بمعيار IEC 61095. يمكن لموصل BCH8 توسيع وظائف التحكم والحماية والإشارة المساعدة. BCH8 Modular Contactor هو نوع من أجهزة التحكم المستخدمة للاتصال لمسافات طويلة وفصل الحمل الحثي بدون تحريض أو منخفض، فرن المقاومة، الأجهزة المنزلية وما شابه ذلك من حمل حثي منخفض، محرك منزلي، إلخ. يتم استخدام BCH8 Modular Contactor بشكل رئيسي في المنازل، الفنادق، الشقق ومباني المكاتب والمباني العامة ومراكز التسوق وصالات الألعاب الرياضية وغيرها من الأماكن لتحقيق وظائف التحكم الآلي.
(1) جهاز التحكم التناظري والرقمي لديه هيكل جديد وحجم مدمج.
(2) يمكن دمج مدار التثبيت، ووحدة الأبعاد، والاستخدام الآمن، مع قواطع دوائر صغيرة مثبتة في صندوق إضاءة التحكم.
(3) استخدام مواد عزل عالية الجودة يحسن السلامة بشكل كبير.
(4) مظهر جميل مع نافذة مؤشر حالة العمل.
(5) لا يوجد ضوضاء، مناسب للفنادق والمستشفيات وغيرها من الأماكن.
درجة حرارة الهواء المحيط: الحد الأعلى لدرجة حرارة الهواء المحيط هو +60 درجة مئوية والحد الأدنى هو -5 درجة مئوية. عندما يتم تركيب موصل التيار المتردد في صندوق التوزيع، يجب تجميع الفواصل على كلا الجانبين لتسهيل تبديد الحرارة. الارتفاع: يجب ألا يتجاوز ارتفاع موقع التثبيت 2000 متر.
الظروف الجوية: عندما تكون درجة حرارة التثبيت + 60 درجة مئوية، فإن الرطوبة النسبية للهواء لا تتجاوز 50%. يمكن السماح برطوبة نسبية أعلى عند درجات حرارة منخفضة، مثل +20 درجة مئوية حتى 90%. ينبغي اتخاذ تدابير خاصة للتكثيف العرضي بسبب التغيرات في درجات الحرارة.
درجة التلوث: الدرجة الثانية.
فئة التثبيت: II.
طريقة التثبيت: يتم استخدام سكة التوجيه من النوع TH35-7.5 للتثبيت. لا يوجد أي تأثير أو اهتزاز كبير في موقع التثبيت. يتم تثبيته عموديا. لا يزيد الميل بين سطح التثبيت وأي اتجاه عن 5 درجات.
نظام الحصص
أ) نظام العمل لمدة ثماني ساعات: نظام العمل هذا هو نظام العمل الأساسي. يتم تحديد تيار تسخين الهواء الحر المتفق عليه للموصل المعياري من خلال نظام العمل هذا.
ب) نظام العمل الدوري المتقطع: تردد التشغيل لموصل التيار المتردد هو 30 مرة / ساعة وعامل التحميل 40٪.
حالة العمل (التشغيل).
في نطاق درجة حرارة الهواء المحيط - 5 +60 درجة مئوية، عندما يتم تطبيق ملف الشفط الخاص بالموصل بحصة للتحكم في جهد مصدر الطاقة الخاص بنا وذلك لتسخينه إلى حالة مستقرة، يجب إغلاق الموصل بشكل موثوق في أي مكان الجهد في نطاق (85٪ ~ 110٪) أمريكي، وتم إطلاقه وفصله بين 75٪ و 20٪ من جهد إمداد طاقة التحكم المقدر لنا.
حياة المنتج
الحياة الميكانيكية: العمر الميكانيكي للموصل المعياري لا يقل عن مليون مرة.
الحياة الكهربائية: العمر الكهربائي للموصل التناظري لا يقل عن 100000 مرة.
قبل التثبيت، يجب التحقق من البيانات الفنية الخاصة بالموصل المعياري (مثل الجهد المقنن والتيار وتردد التشغيل وما إلى ذلك).
عند التثبيت يجب أن يتم التثبيت وفقا للشروط المنصوص عليها. يجب أن يكون الطرف A1 لملف الموصل متجهًا للأعلى وأن يتوافق مع العادات البصرية للأشخاص.
يجب تأريض الموصلات ذات ألواح التركيب المعدنية بشكل صحيح.
ينبغي تشديد المسمار من المحطة. بعد التحقق من الاتصال الصحيح، يجب فصل جهة الاتصال الرئيسية عدة مرات قبل أن يتم استخدامها.
إذا تم العثور على ضوضاء غير طبيعية في استخدام الموصلات المعيارية، فقد يكون هناك أوساخ على سطح القطب من قلب الحديد، يرجى مسح سطح القطب.
عند استخدام Modular Contactor، يجب فحص جميع أجزاء المنتج بانتظام. لا ينبغي أن تكون الأجزاء المتحركة محشورة ولا يجب فك أدوات التثبيت. في حالة تلف الأجزاء، يجب استبدالها في الوقت المناسب.
يمكن استخدام موصل وحدات BCH8 في التحكم في دائرة الإضاءة واسعة النطاق، والتحكم في الماء الساخن العام، والتحكم في إمدادات الطاقة الحرارية الأرضية، والتحكم التلقائي في لف الستائر، والتحكم في المحركات الصغيرة وغيرها من المجالات.
حسنًا. في الأماكن العامة الكبيرة مثل الفنادق والفنادق والمحطات والمستشفيات ومباني المكاتب، يمكن التحكم بفعالية في جميع أنواع المعدات الكهربائية، والتي يمكن استخدامها كأفضل وحدة تنفيذ طرفية لنظام البناء الذكي. قِطَع.
البنك، الصناعة والتجارة، الضرائب، الاتصالات، المستشفى، البريد، مكتب المالية، مكتب العمل، مكتب شؤون الموظفين، مكتب الضمان الاجتماعي، مكتب الخدمة الحكومية الشاملة، التأمين، إدارة المركبات، النقل صناعات خدمات Windows مثل المكتب الإداري والقنصلية ومكتب الدخول والخروج والجمارك والتفتيش والحجر الصحي ومركز الوقاية من الأمراض ومكافحتها ومكتب الإشراف الفني ومركز خدمة عملاء المنتج وما إلى ذلك.
1. قبل التثبيت، تحقق مما إذا كان المقاول المعياري متوافقًا مع نطاق الاستخدام وظروف العمل العادية.
2. يجب أن يكون وضع الاتصال لموصل BCH8 صحيحًا.
3. يجب على المقاول المعياري BCH8 تشديد برغي التوصيل عند توصيل الأسلاك.
