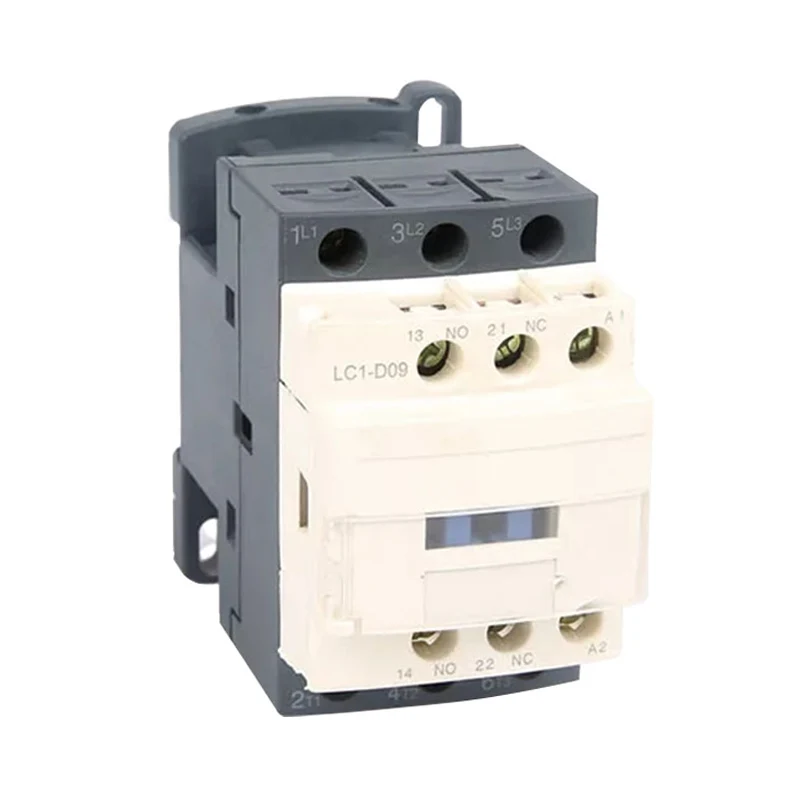

موصل التيار المتردد LC1-D

XUCKY Electric هي الشركة المصنعة والموردة لموصل التيار المتردد LC1-D على نطاق واسع في الصين. لسنوات عديدة، كنا متخصصين في المعدات الطرفية الكهربائية المعيارية، ومنتجاتنا تتمتع بميزة سعرية جيدة وتغطي معظم الأسواق الأوروبية والأمريكية. ونحن نتطلع إلى أن نكون شريكك على المدى الطويل في الصين.

إرسال استفسار

وصف المنتج

عام لموصل التيار المتردد LC1-D

●1.1 الشهادات: CE؛

●1.2 التقييمات الكهربائية: تيار متردد 50/60 هرتز، 690 فولت، حتى 620 أمبير؛

●1.3 التطبيق: صنع الدوائر وكسرها عن بعد، وحماية الدائرة من الحمل الزائد عند التجميع باستخدام مرحل الحمل الزائد الحراري، وبدء التشغيل المتكرر والتحكم في محرك التيار المتردد؛

●1.4 فئة الاستخدام: AC-3، AC-4؛

●1.5 الارتفاع: ≥2000 م؛

●1.6 درجة الحرارة المحيطة: -5°C~ +40°C;

●1.7 فئة التركيب: Ⅲ؛

●1.8 شروط التركيب: يجب ألا يتجاوز الميل بين مستوى التثبيت والمستوى الرأسي 士5°؛

●1.9 المعيار: IEC/EN 60947-4-1.

البيانات الفنية لموصل التيار المتردد LC1-D

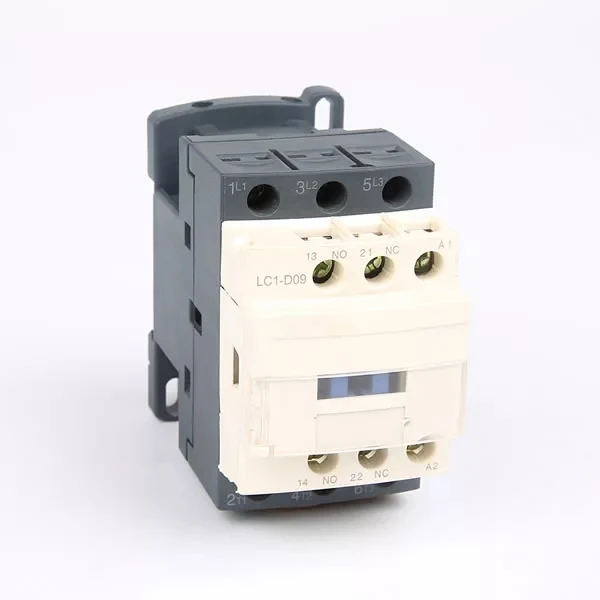

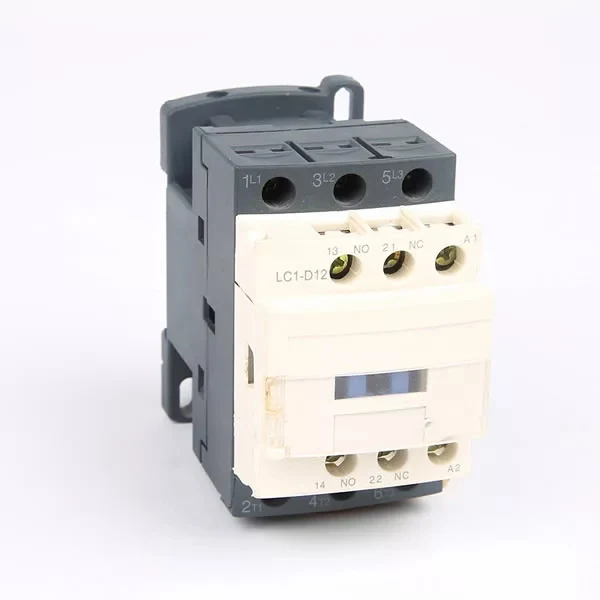

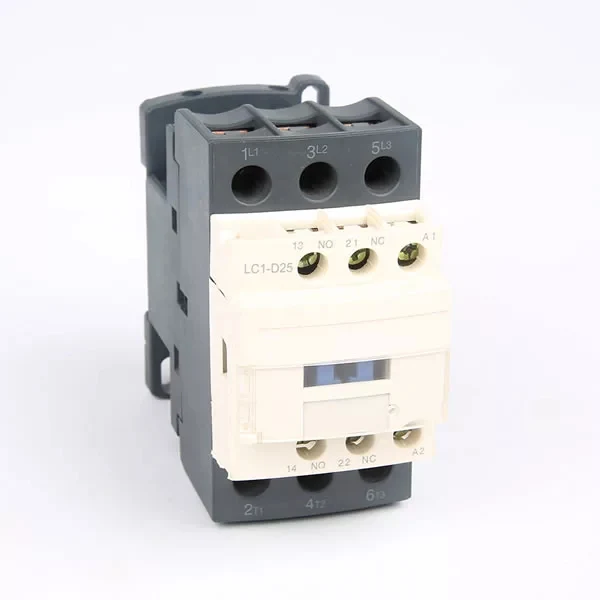

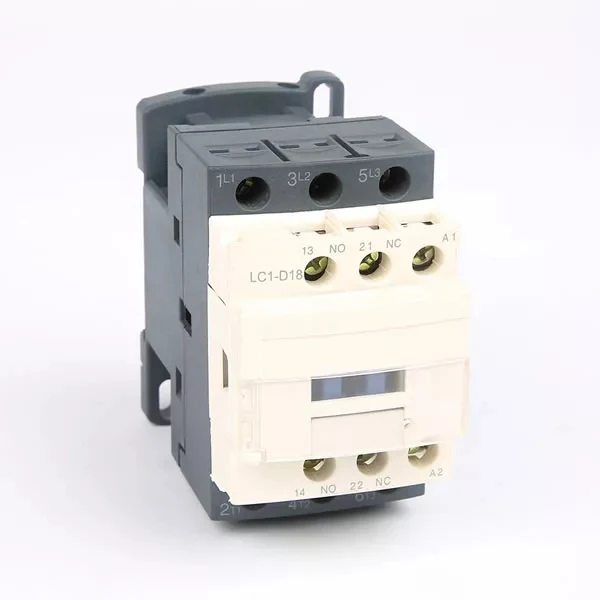

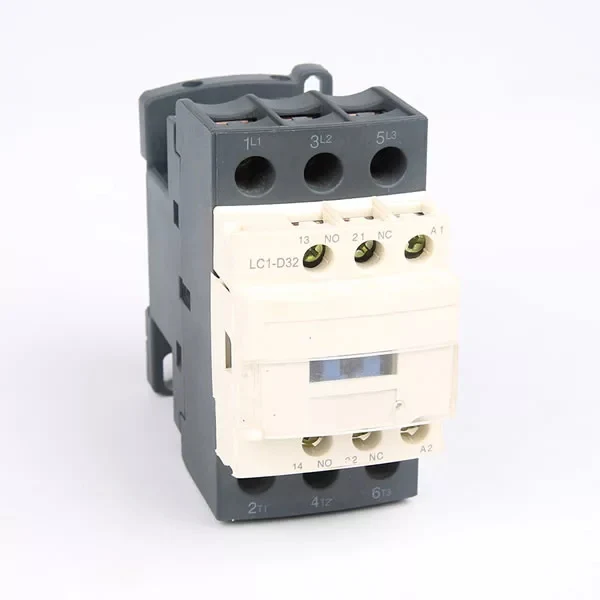

أغراض		نموذج	LC1-D09	LC1-D12	LC1-D18	LC1-D25	LC1-D32
القطب			3/4	3/4	3/4	3/4	3/4
الاتصال المساعد			1NO+1NC	1NO+1NC	1NO+1NC	1NO+1NC	1NO+1NC
تصنيف تيار التسخين التقليدي (A) AC-1			20	20	30	40	50
تصنيف التشغيلية الحالي (أ)	380/400 فولت	ايه سي-1 ايه سي-4	9	12	18	25	32
	380/400 فولت	ايه سي-1 ايه سي-4	3.5	5	7.7	8.5	12
	660/690 فولت	ايه سي-3 ايه سي-4	6.6	8.9	12	18	21
	660/690 فولت	ايه سي-3 ايه سي-4	1.5	2	3.8	4.4	7.5
تصنيف جهد العزل (V AC)			690	690	690	690	690
قوة تسيطر عليها 3 مراحل محرك القفص (AC-3)	كيلوواط	220/230 فولت تيار متردد 380/415 فولت تيار متردد 660/690 فولت تيار متردد	2.2	3	4	5.5	7.5
			4	5.5	7.5	11	15
			5.5	7.5	10	15	18.5
ملف التيار المتردد (V)			24,36,48,110,127,220,240,380,415,440,480,500,600
لفائف العاصمة (الخامس)			24,36,48,110,220

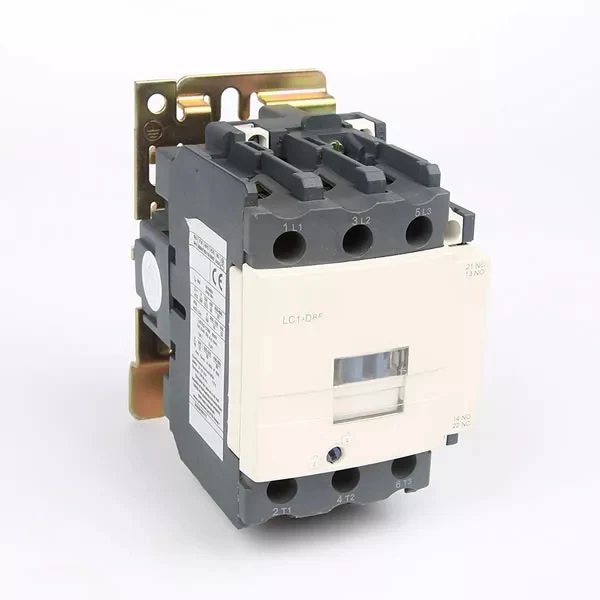

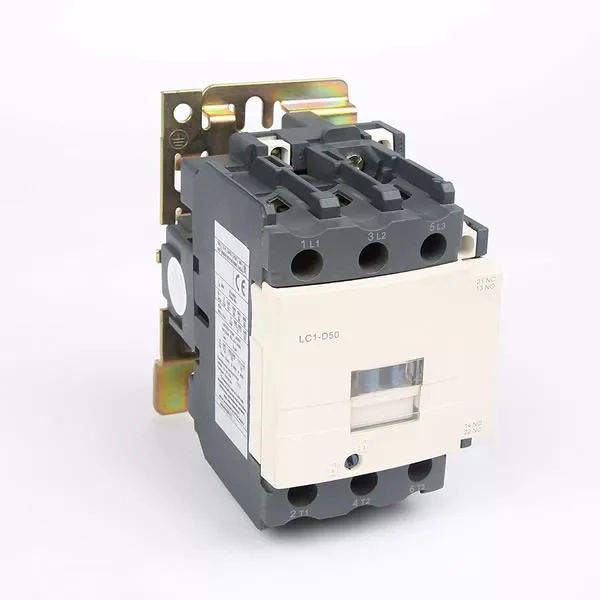

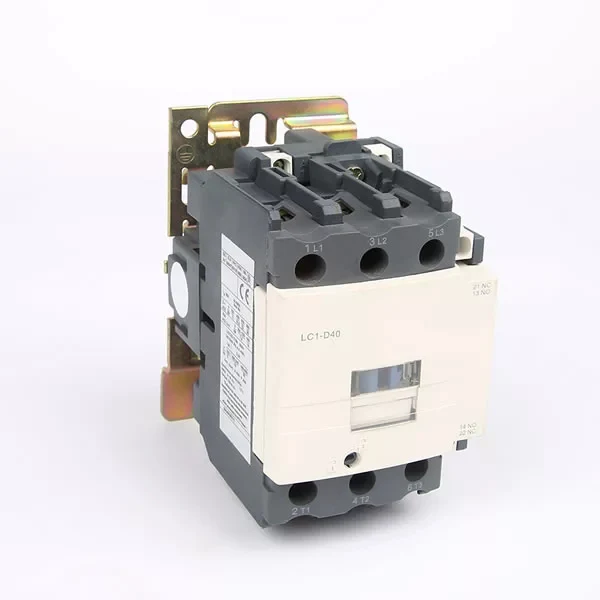

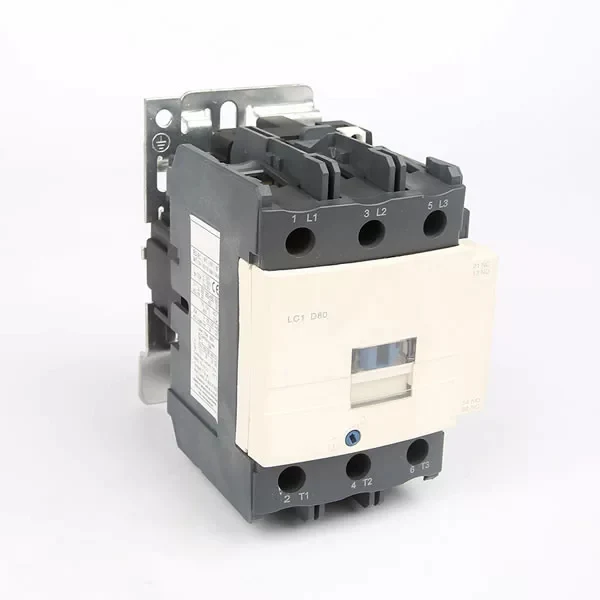

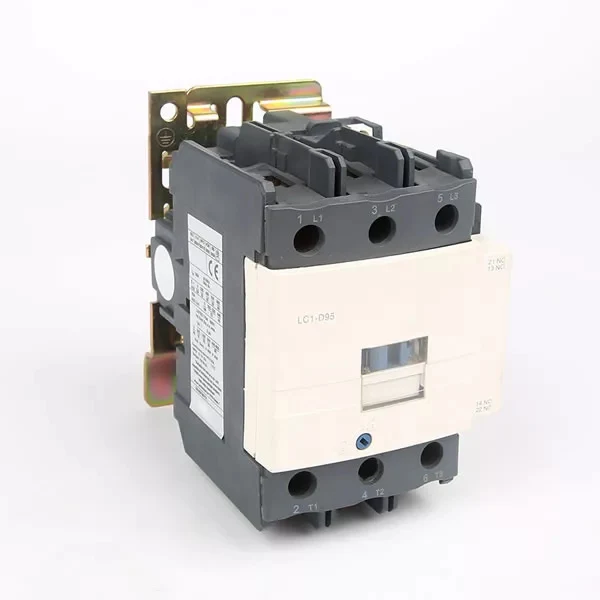

أغراض		نموذج	LC1-D40	LC1-D50	LC1-D65	LC1-D80	LC1-D95
القطب			3/4	3/4	3/4	3/4	3/4
قطة الدائرة المساعدة: AC-15، Ue=4 15V le=0.95A Ith=10A			1NO+1NC	1NO+1NC	1NO+1NC	1NO+1NC	1NO+1NC
تصنيف تيار التسخين التقليدي (A) AC-1			60	80	80	110	110
تصنيف التشغيلية الحالي (أ)	380/400 فولت	ايه سي-3 ايه سي-4	40	50	65	80	95
	380/400 فولت	ايه سي-3 ايه سي-4	18.5	24	28	37	44
	660/690 فولت	ايه سي-3 ايه سي-4	34	39	42	49	49
	660/690 فولت	ايه سي-3 ايه سي-4	9	12	14	17.3	21.3
تصنيف جهد العزل (V AC)			690	690	690	690	690
قوة تسيطر عليها 3 مراحل محرك القفص (AC-3)	كيلوواط	220/230 فولت تيار متردد 380/415 فولت تيار متردد 660/690 فولت تيار متردد	11	15	18.5	22	25
			18.5	22	30	37	45
			30	37	37	45	45
ملف التيار المتردد (V)			24,36,48,110,127,220,240,380,415,440,480,500,600
لفائف العاصمة (الخامس)			24,36,48,110,220

أغراض		نموذج	LC1-D115	LC1-D150	LC1-D170	LC1-D205	LC1-D245
القطب			3	3	3	3/4	3/4
تصنيف تيار التسخين التقليدي (A) AC-1			200	200	200	275	280
تصنيف التشغيلية الحالي (أ)	380/400 فولت	ايه سي-3 ايه سي-4	115	150	170	205	245
	380/400 فولت	ايه سي-3 ايه سي-4	50	65	70	75	85
	660/690 فولت	ايه سي-3 ايه سي-4	70	90	100	108	115
	660/690 فولت	ايه سي-3 ايه سي-4	25	32	35	38	40
تصنيف جهد العزل (V AC)			690	690	690	690	690
قوة تسيطر عليها 3 مراحل محرك القفص (AC-3)	كيلوواط	380/415 فولت تيار متردد 660/690 فولت تيار متردد	55	75	75	90	110
قوة تسيطر عليها 3 مراحل محرك القفص (AC-3)	كيلوواط	380/415 فولت تيار متردد 660/690 فولت تيار متردد	80	100	100	110	140
ملف التيار المتردد (V)			110,127,220,240,380,415,440,480,500,600

أغراض		نموذج	LC1-D300	LC1-D410	LC1-D475	LC1-D620
القطب			3/4	3/4	3/4	3/4
تصنيف تيار التسخين التقليدي (A) AC-1			360	430	580	850
تصنيف التشغيلية الحالي (أ)	380/400 فولت	ايه سي-3 ايه سي-4	300	410	475	620
	380/400 فولت	ايه سي-3 ايه سي-4	124	150	185	188
	660/690 فولت	ايه سي-3 ايه سي-4	190	235	290	360
	660/690 فولت	ايه سي-3 ايه سي-4	60	72	85	170
تصنيف جهد العزل (V AC)			690	690	690	690
قوة التحكم 3 مراحل محرك القفص (AC-3)	كيلوواط	380/415 فولت تيار متردد 660/690 فولت تيار متردد	160	200	250	335
قوة التحكم 3 مراحل محرك القفص (AC-3)	كيلوواط	380/415 فولت تيار متردد 660/690 فولت تيار متردد	220	280	330	450
ملف التيار المتردد (V)			110، 127،220،240،380،415،440،480،500،600
