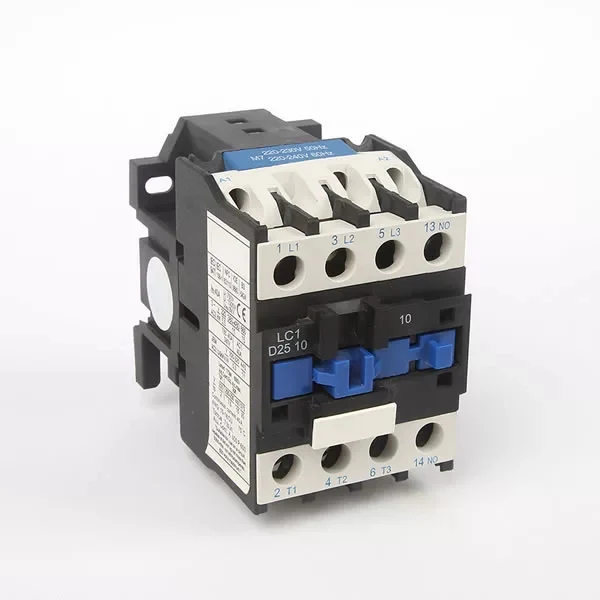

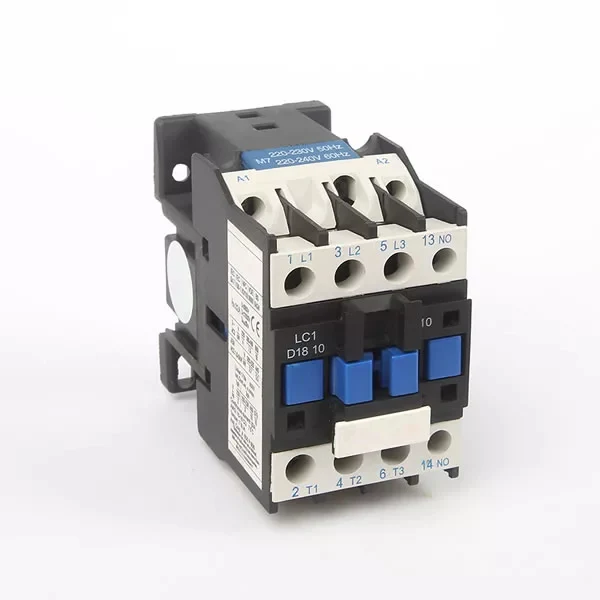

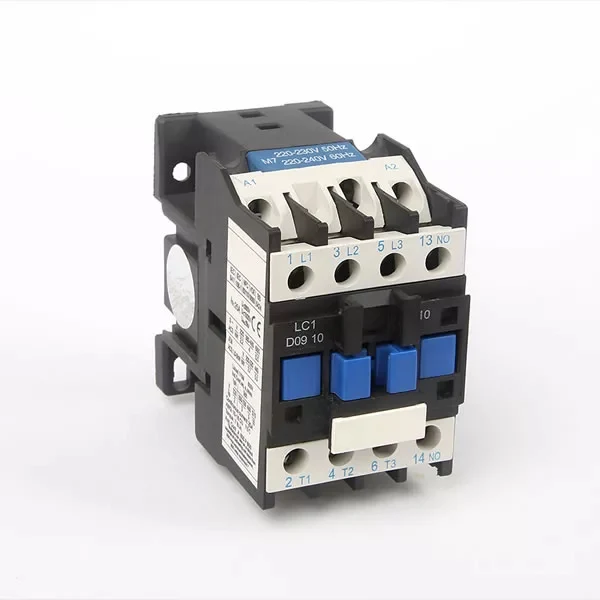

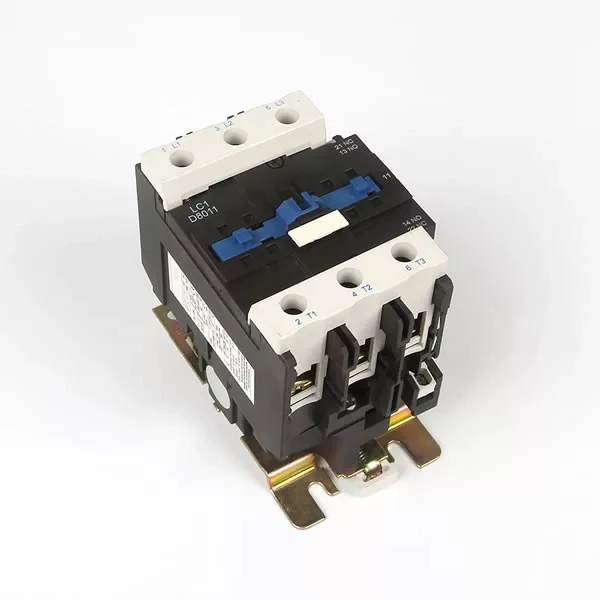

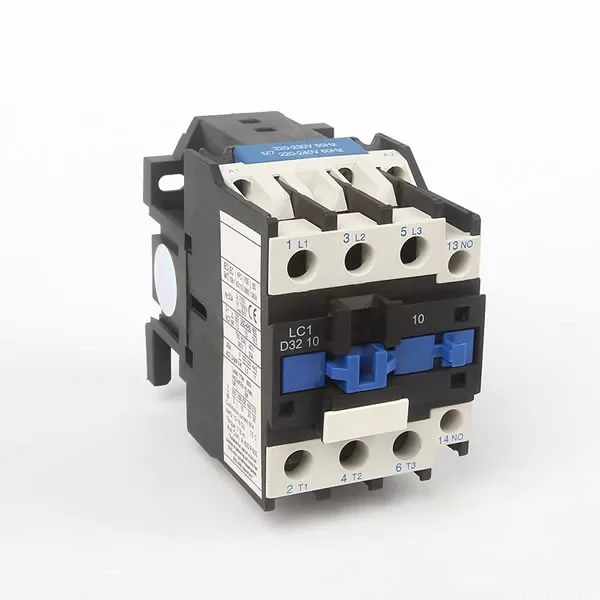

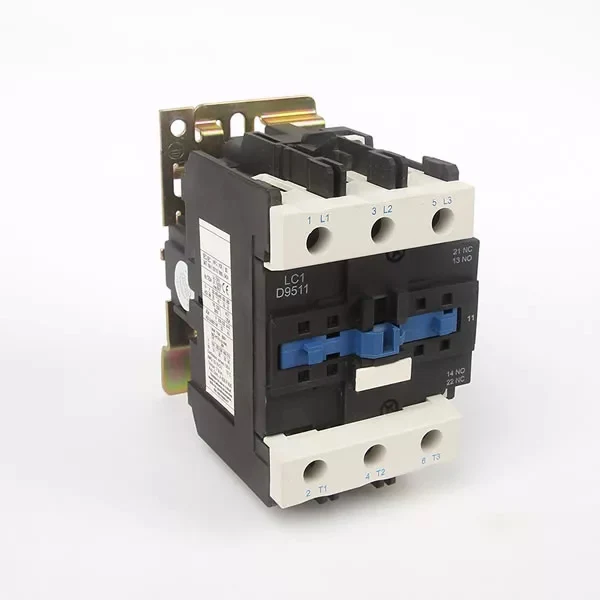

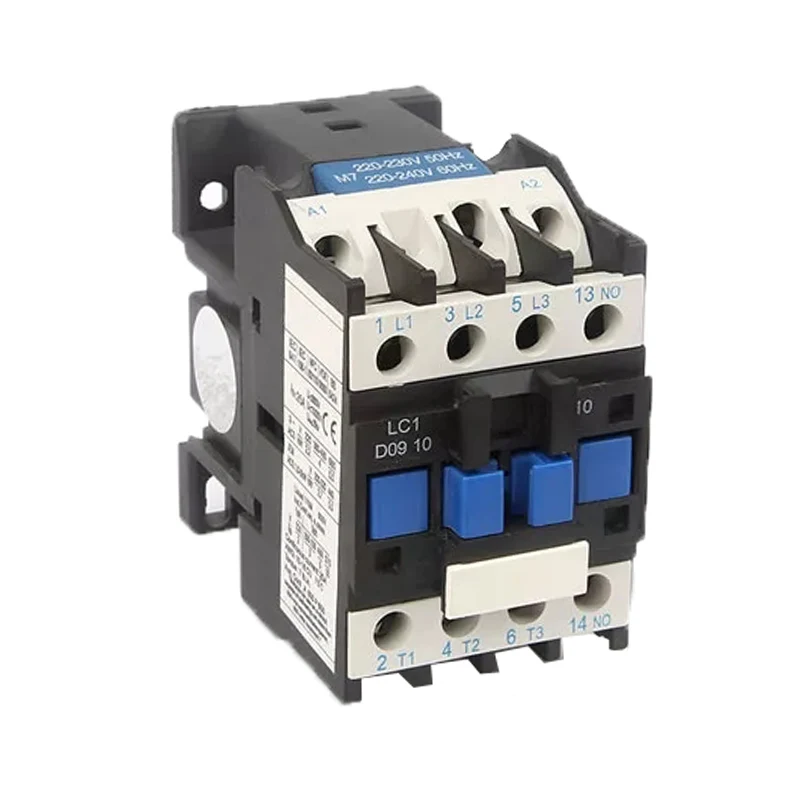

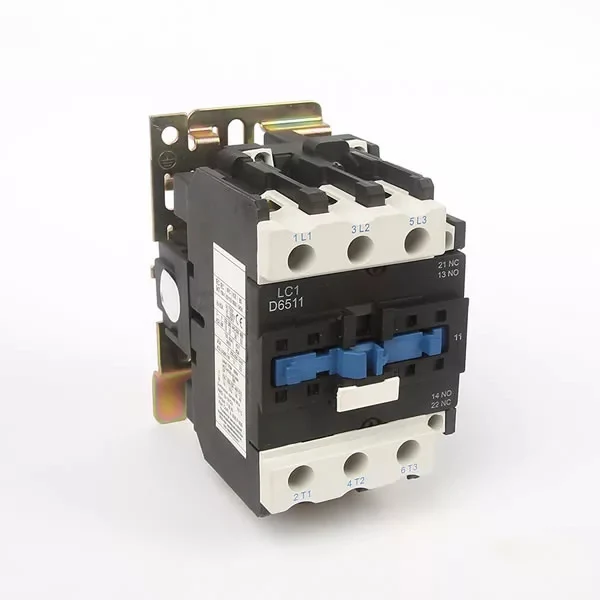

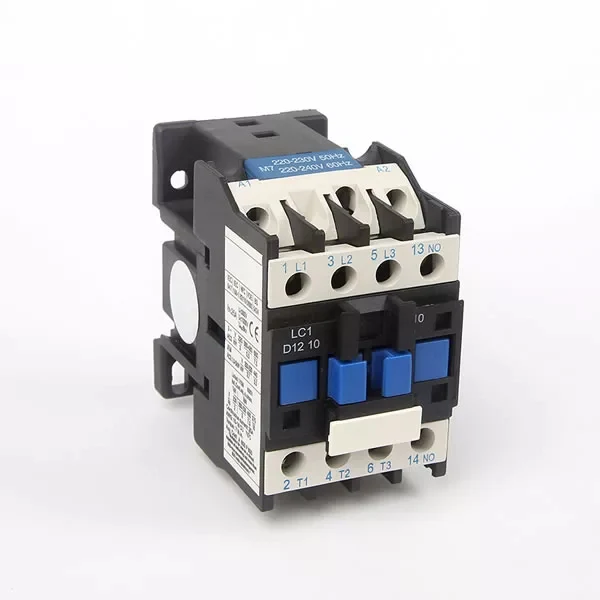

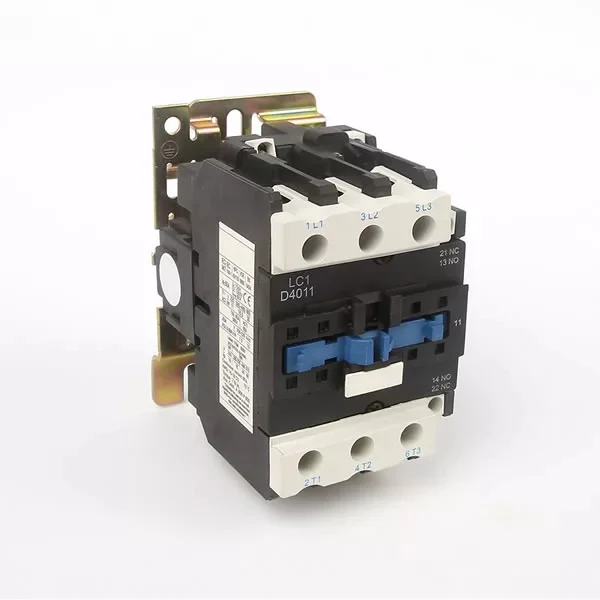

موصل CJX2 (LC1) (موصل AC / DC، يشار إليه فيما يلي باسم موصل)، يستخدم بشكل أساسي لدائرة التيار المتردد 50 هرتز (أو 60 هرتز)، والجهد إلى 660 فولت، وتيار التشغيل المقدر إلى 95 أمبير في فئة استخدام AC-3 ، 400 فولت (380 فولت)، لدائرة التشغيل والإيقاف عن بعد، التشغيل المتكرر والتحكم في محرك التيار المتردد، والدمج مع المرحل الحراري المناسب لتشكيل بداية كهرومغناطيسية لحماية الدائرة قد تحدث عملية تحميل زائد.
يفي موصل CJX2 (LC1) (موصل AC/DC) بمعايير IEC60947-4-1، GB14048.4.
|
موديل موصل AC/DC من شنايدر LC1 |
نموذج قواطع AC / DC من TAIXI CJX2 |
|
LC1-D09M7C |
CJX2-09 |
|
LC1-D12M7C |
CJX2-12 |
|
LC1-D18M7C |
CJX2-18 |
|
LC1-D25M7C |
CJX2-25 |
|
LC1-D32M7C |
CJX2-32 |
|
LC1-D40M7C |
CJX2-40 |
|
LC1-D50M7C |
CJX2-50 |
|
LC1-D65M7C |
CJX2-65 |
|
LC1-D80M7C |
CJX2-80 |
|
LC1-D95M7C |
CJX2-95 |
بعض النماذج الشائعة: CJX2-0910 CJX2-0901 CJX2-1210 CJX2-1201 CJX2-1810 CJX2-1801 CJX2-2501 CJX2-2510 CJX2-3201 CJX2-3210 CJX2-4011 CJX2-5011 CJX2-6511 CJ X2-8011 CJX2-9511
1. درجة حرارة الهواء المحيط: -5°C~+40°C، المتوسط لا يتجاوز +35°C خلال 24 ساعة.
2. الارتفاع: لا يزيد عن 2000 متر.
3. الظروف الجوية: درجة الحرارة القصوى هي +40 درجة مئوية، والرطوبة النسبية لا تزيد عن 50%؛ في درجات الحرارة المنخفضة يمكن أن تسمح برطوبة نسبية أعلى، على سبيل المثال، +20 درجة مئوية حتى 90%، يجب اتخاذ تدابير خاصة للتكثيف الناتج أحيانًا بسبب التغيرات في درجات الحرارة.
4. مستوى التلوث: 3.
5. فئة التثبيت: Ⅲ.
6. شروط التثبيت: لا يزيد ميل سطح التثبيت والمستوى العمودي عن ±5°.
7. الاهتزاز الناتج عن الصدمة: يجب تركيب المنتج واستخدامه في المكان دون حدوث اهتزاز أو صدمات أو اهتزازات كبيرة.
8. طريقة التثبيت: باستثناء التثبيت اللولبي، ولكن أيضًا تركيب سكة البطاقة القياسية مقاس 35 مم. تشغيل التيار المتردد 40-95 يمكن تركيبه في سكة بطاقة 35 مم أو 75 مم.
1. قواطع التيار المتردد JCX2 للمعلمات الرئيسية ومؤشرات الأداء الفني (انظر الجدول 1).
|
نموذج |
CJX2-09 |
CJX2-12 |
CJX2-18 |
CJX2-25 |
CJX2-32 |
CJX2-40 |
CJX2-50 |
CJX2-65 |
CJX2-80 |
CJX2-95 |
||||||||||||
|
تصنيف التشغيل الحالي (أ) |
380/400 فولت |
ايه سي-3 |
9 |
12 |
18 |
25 |
32 |
40 |
50 |
65 |
80 |
95 |
||||||||||
|
ايه سي-4 |
3.5 |
5 |
7.7 |
8.5 |
12 |
18.5 |
24 |
28 |
37 |
44 |
||||||||||||
|
600/690 فولت |
ايه سي-3 |
6.6 |
8.9 |
12 |
18 |
21 |
34 |
39 |
42 |
49 |
49 |
|||||||||||
|
ايه سي-4 |
1.5 |
2 |
3.8 |
4.4 |
7.5 |
9 |
12 |
14 |
17.3 |
21.3 |
||||||||||||
|
تيار تسخين الهواء الحر التقليدي (A) |
20 |
20 |
32 |
40 |
50 |
60 |
80 |
80 |
95 |
95 |
||||||||||||
|
تصنيف الجهد العزل (V) |
690 |
|||||||||||||||||||||
|
يمكن السيطرة عليها على ثلاث مراحل قوة محرك قفص السنجاب (AC-3) كيلوواط |
220/230 فولت |
2.2 |
3 |
4 |
5.5 |
7.5 |
11 |
15 |
18.5 |
22 |
25 |
|||||||||||
|
380/400 فولت |
4 |
5.5 |
7.5 |
11 |
15 |
18.5 |
22 |
30 |
37 |
45 |
||||||||||||
|
660/690 فولت |
5.5 |
7.5 |
10 |
15 |
18.5 |
30 |
37 |
37 |
45 |
45 |
||||||||||||
|
تردد التشغيل (مرات / ساعة) |
الحياة الكهربائية |
ايه سي-3 |
1200 |
1200 |
1200 |
1200 |
600 |
600 |
600 |
600 |
600 |
600 |
||||||||||
|
ايه سي-4 |
300 |
|||||||||||||||||||||
|
الحياة الميكانيكية |
3600 |
|||||||||||||||||||||
|
الحياة الكهربائية (10000 مرة) |
ايه سي-3 |
100 |
100 |
100 |
100 |
80 |
80 |
60 |
60 |
60 |
60 |
|||||||||||
|
ايه سي-4 |
20 |
20 |
20 |
20 |
20 |
15 |
15 |
15 |
10 |
10 |
||||||||||||
|
الحياة الميكانيكية (10000 مرة) |
1000 |
1000 |
1000 |
1000 |
800 |
800 |
800 |
800 |
600 |
600 |
||||||||||||
|
نموذج توزيع الصمامات |
RT16-20 |
RT16-20 |
RT16-32 |
RT16-40 |
RT16-50 |
RT16-63 |
RT16-80 |
RT16-80 |
RT16-100 |
RT16-125 |
||||||||||||
|
محطة الضغط البارد |
|
رقم |
1 |
2 |
1 |
2 |
1 |
2 |
1 |
2 |
1 |
2 |
1 |
2 |
1 |
2 |
1 |
2 |
1 |
2 |
1 |
2 |
|
غير الجاهزة سلك مرن طرفي |
مم² |
1/2.5 |
1/2.5 |
1/2.5 |
1/2.5 |
1.5/4 |
1.5/4 |
1.5/4 |
1.5/4 |
2.5/6 |
2.5/6 |
6/25 |
4/10 |
6/25 |
4/10 |
6/25 |
4/10 |
10/35 |
6/16 |
10/35 |
6/16 |
|
|
الجاهزة سلك مرن طرفي |
1/4 |
1/2.5 |
1/4 |
1/2.5 |
1.5/6 |
1.5/4 |
1.5/10 |
1.5/6 |
2.5/10 |
2.5/6 |
6/25 |
4/10 |
6/25 |
4/10 |
6/25 |
4/10 |
10/35 |
6/16 |
10/35 |
6/16 |
||
|
غير الجاهزة سلك صلب طرفي |
1/4 |
1/4 |
1/4 |
1/4 |
1.5/6 |
1.5/6 |
1.5/6 |
1.5/6 |
2.5/10 |
2.5/10 |
6/25 |
4/10 |
6/25 |
4/10 |
6/25 |
4/10 |
10/35 |
6/16 |
10/35 |
6/16 |
||
|
قوة ملف التيار المتردد |
50 هرتز |
سحب (VA) |
70 |
70 |
70 |
110 |
110 |
200 |
200 |
200 |
200 |
200 |
||||||||||
|
القمر (VA) |
9.0 |
9.0 |
9.5 |
14.0 |
14.0 |
57.0 |
57.0 |
57.0 |
57.0 |
57.0 |
||||||||||||
|
الطاقة (ث) |
1.8 ~ 2.7 |
1.8 ~ 2.7 |
3 ~ 4 |
3 ~ 4 |
3 ~ 4 |
6 ~ 10 |
6 ~ 10 |
6 ~ 10 |
6 ~ 10 |
6 ~ 10 |
||||||||||||
|
نطاق التشغيل |
جهد السحب: 85%Us~110Us؛ جهد الإصدار: 20%Us~75Us |
|||||||||||||||||||||
|
المعلمات الأساسية اتصال مساعد |
AC-15: لو: 0.95A 380 فولت/400 فولت؛ DC-13: لو: 0.15 أمبير 220 فولت/250 فولت: 10 أمبير |
|||||||||||||||||||||
2. منحنى الحياة الكهربائية
3. جهد مصدر الطاقة المقنن للملف نحن والرمز (انظر الجدول 2)
|
جهد الملف Us(V) |
24 |
36 |
42 |
48 |
110 |
127 |
220 |
230 |
240 |
380 |
400 |
415 |
440 |
480 |
600 |
|
50 هرتز |
ب5 |
ج5 |
د5 |
E5 |
F5 |
G5 |
م5 |
ص5 |
U5 |
س5 |
V5 |
ن5 |
R5 |
T5 |
X5 |
|
60 هرتز |
ب6 |
ج6 |
د6 |
ه6 |
F6 |
G6 |
م6 |
ص6 |
U6 |
س6 |
V6 |
ن6 |
R6 |
T6 |
X6 |
|
50 هرتز/60 هرتز |
ب7 |
ج7 |
د7 |
ه7 |
F7 |
G7 |
M7 |
ص7 |
U7 |
س7 |
V7 |
ن7 |
R7 |
T7 |
X7 |
1. قواطع النوع الوقائي، هيكل العمل للعمل المباشر، جهة الاتصال لنقطة التوقف المزدوجة، بحجم صغير، وزن خفيف، استهلاك منخفض للطاقة، عمر طويل، آمن وموثوق؛
2. يمكن لموصل AC/DC أن يقوم بتركيب مشغل مغناطيسي متشابك عكسي ميكانيكي، مشغل ستار دلتا لتخفيف الضغط، ويمكنه أيضًا تركيب مجموعة متنوعة من المنتجات المشتقة مع مجموعة اتصال مساعدة، رأس تأخير الهواء وما إلى ذلك وفقًا للمستخدمين.
3. يمكن استخدام تركيب كتلة البناء لإضافة مجموعة اتصال مساعدة، ورأس تأخير الهواء (نطاق التأخير الموضح في الجدول 4)، والمرحلات الحرارية وغيرها من الملحقات، مجتمعة في مجموعة متنوعة من المنتجات المشتقة (انظر الجدول 3).
4. مثبط التيار من سلسلة SR2 مع وظيفة مهمة لقمع التيار، ويستخدم مع اتصال سلسلة CJX2، يمكنه حماية الموصل بشكل فعال لإطالة عمر الخدمة. ويمكن تجنب التداخل من نبض التيار إلى جهاز الكمبيوتر ونظام التحكم الإلكتروني الآخر ذي الصلة.
SR2-A لسلسلة CJX2 09A ~ 32A AC/DC موصل، المواصفات المحددة هي:
SR2-A 24 فولت ~ 48 فولت تيار متردد، تيار مستمر
SR2-A 100 فولت ~ 250 فولت تيار متردد، تيار مستمر
SR2-A 380 فولت ~ 440 فولت تيار متردد، تيار مستمر
5. موصل AC/DC لديه حجم صغير، وزن خفيف، استهلاك منخفض للطاقة، عمر طويل، آمن وموثوق، وما إلى ذلك.
6. يحتوي جسم موصل AC/DC على زوج من جهات الاتصال المساعدة المفتوحة أو المغلقة عادة في 32A وأدناه، وزوج من جهات الاتصال المساعدة المفتوحة والمغلقة عادة في 40A وما فوق. بالإضافة إلى ذلك، يمكن إضافة مجموعة اتصال مساعدة F4 (مجموعتين أو أربع مجموعات) أو رأس تأخير الهواء في الأعلى، وإضافة NCF1-11C على كلا الجانبين، ومجموعاتهم (انظر الجدول 4 والجدول 5).
7. باستثناء التثبيت اللولبي، يمكن للموصل أيضًا استخدام تركيب السكك الحديدية المقعرة 35 مم (CJX2-09 ~ 95) و 75 مم (CJX2-40 ~ 95).
|
نموذج |
نطاق التأخير |
عدد اتصالات التأخير |
رسم بياني |
الجدول 4 |
|
F5-T0 |
0.1s~3s |
لا + نورث كارولاينا |
 |
|
|
F5-T2 |
0.1 ثانية ~ 30 ثانية |
|||
|
F5-T4 |
10 ثانية ~ 180 ثانية |
|||
|
F5-D0 |
0.1s~3s |
|||
|
F5-D2 |
0.1 ثانية ~ 30 ثانية |
|||
|
F5-D4 |
10 ثانية ~ 180 ثانية |
|||
|
نموذج مجموعة الاتصال المساعدة |
عدد جهات الاتصال |
رسم بياني |
|
|
عدد جهات الاتصال مفتوح عادة (لا) |
عدد جهات الاتصال مغلق عادة (NC) |
||
|
F4-20 |
2 |
0 |
|
|
F4-11 |
1 |
1 |
|
|
F4-02 |
0 |
2 |
|
|
F4-40 |
4 |
0 |
|
|
F4-31 |
3 |
1 |
|
|
F4-22 |
2 |
2 |
|
|
F4-12 |
1 |
3 |
|
|
F4-04 |
0 |
4 |
|
|
NCF1-11C |
1 |
1 |
 |
1. قبل التثبيت، تحقق من البيانات الفنية ذات الصلة.
2. التثبيت، يجب أن يتم تثبيته وفقًا للشروط المنصوص عليها، بما يتماشى مع العادات البصرية للأشخاص.
3. يجب أن يتم تأريض موصل التيار المتردد/المستمر المزود بلوحة التركيب المعدنية بشكل صحيح.
4. يجب تشديد البراغي الطرفية، بعد التحقق من صحة الأسلاك، في حالة جهة الاتصال الرئيسية المشحونة، أولاً، يتم جذب الملف وتشغيله وإيقافه عدة مرات، بعد أن يكون إجراء الاختبار موثوقًا به، يمكن وضعه حيز الاستخدام.
5. إذا كان هناك ضوضاء غير طبيعية عند الاستخدام، فقد تكون هناك أوساخ على سطح العمود الأساسي، يرجى مسح السطح.
6. أثناء الاستخدام، يجب فحص مكونات المنتج بانتظام، ولا يتطلب أي أجزاء متحركة من المربى، ويجب استبدال أدوات التثبيت دون فك، في حالة تلف أي أجزاء.
1. يحتوي الموصل ثلاثي الطور عمومًا على ثماني نقاط إجمالاً، وثلاثة مدخلات، وثلاثة مخرجات، ونقطتي تحكم. الإخراج والإدخال متطابقان، فمن السهل رؤيتهما. إذا كنت ترغب في إضافة القفل الذاتي، فأنت بحاجة إلى توصيل خط من محطة الإخراج إلى نقطة التحكم.
2. أولا وقبل كل شيء، يجب أن نعرف مبدأ قواطع AC / DC. يتم إضافته إلى الملف عن طريق مصدر طاقة خارجي، لإنتاج المجالات الكهرومغناطيسية. يتم قطع نقاط الاتصال بعد انقطاع التيار الكهربائي. تعرف على المبدأ، يجب عليك معرفة جهات اتصال مصدر الطاقة لمصادر الطاقة الإضافية، وهي جهات الاتصال الخاصة بالملف، بشكل عام في الجزء السفلي من الموصل، وعلى كل جانب. المدخلات والمخرجات الأخرى عادة ما تكون في الجزء العلوي، انظر لتعرف. لاحظ أيضًا ما هو جهد مصادر الطاقة الإضافية (220 فولت أو 380 فولت)، والتي يتم تمييزها بشكل عام. لاحظ أيضًا أن نقطة الاتصال تكون عادةً مغلقة أو مفتوحة عادةً. إذا كان هناك تحكم ذاتي القفل، فما عليك سوى ترتيب الخطوط وفقًا للمبدأ الأصلي.
عندما يتم تنشيط الملف، ينتج القلب الساكن قوة كهرومغناطيسية، لسحب القلب المتحرك، لأن نظام الاتصال مرتبط بالنواة المتحركة، وبالتالي فإن القلب المتحرك يقود ثلاث جهات اتصال متحركة تعمل في نفس الوقت، وإغلاق جهة الاتصال، والتي يتم توصيلها مزود الطاقة. عند انقطاع التيار الكهربائي عن الملف، يختفي الشفط، ويتم فصل جزء الوصلة الأساسية المتحركة بواسطة قوة رد فعل الزنبرك، بحيث يتم قطع الاتصال الرئيسي، وقطع الطاقة.
مخطط المنتج وأبعاد التثبيت (انظر الشكل 1 والشكل 2 والجدول 6).
الحجم: مم
|
نموذج |
كحد أقصى |
بماكس |
ج كحد أقصى |
دماكس |
والحد الأقصى |
a |
b |
φ |
|
CJX2-09~12 |
47 |
76 |
82 |
120.5 |
140.5 |
34/35 |
50/60 |
4.5 |
|
CJX2-18/CJX2-1810/CJX2-1801 |
47 |
76 |
87 |
125.5 |
145.5 |
34/35 |
50/60 |
4.5 |
|
CJX2-25 |
57 |
86 |
95 |
133.5 |
153.5 |
40 |
48 |
4.5 |
|
CJX2-32 |
57 |
86 |
100 |
138.5 |
158.5 |
40 |
48 |
4.5 |
|
CJX2-4011~6511 |
77 |
129 |
116 |
154.5 |
174.5 |
40 |
105 |
6.5 |
|
CJX2-4004~6504 |
84 |
129 |
116 |
154.5 |
174.5 |
40 |
105 |
6.5 |
|
CJX2-4008~9511 |
84 |
129 |
127 |
154.5 |
174.5 |
40 |
105 |
6.5 |
|
CJX2-8011~9511 |
87 |
129 |
127 |
165.5 |
185.5 |
40 |
105 |
6.5 |
|
CJX2-8004~9504 |
96 |
129 |
122 |
160.5 |
180.5 |
40 |
105 |
6.5 |
|
CJX2-8008~9508 |
96 |
129 |
135 |
160.5 |
180.5 |
40 |
105 |
6.5 |
