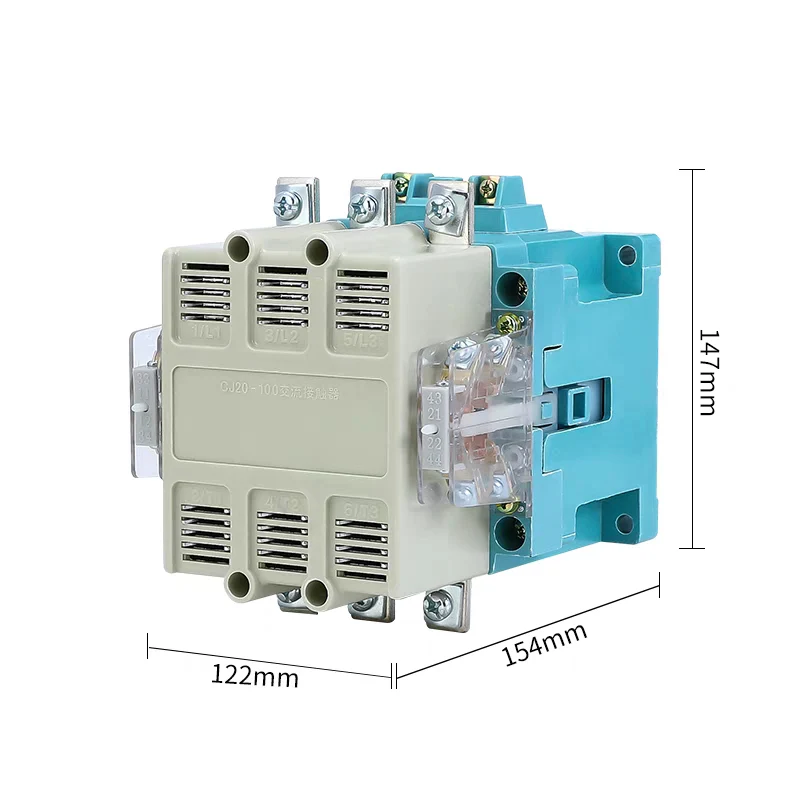

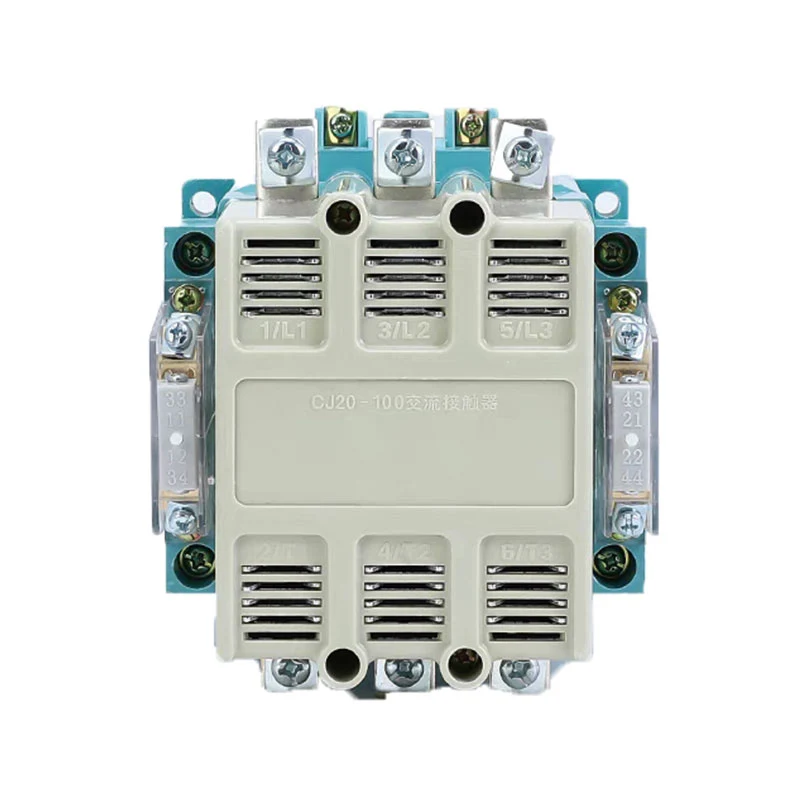

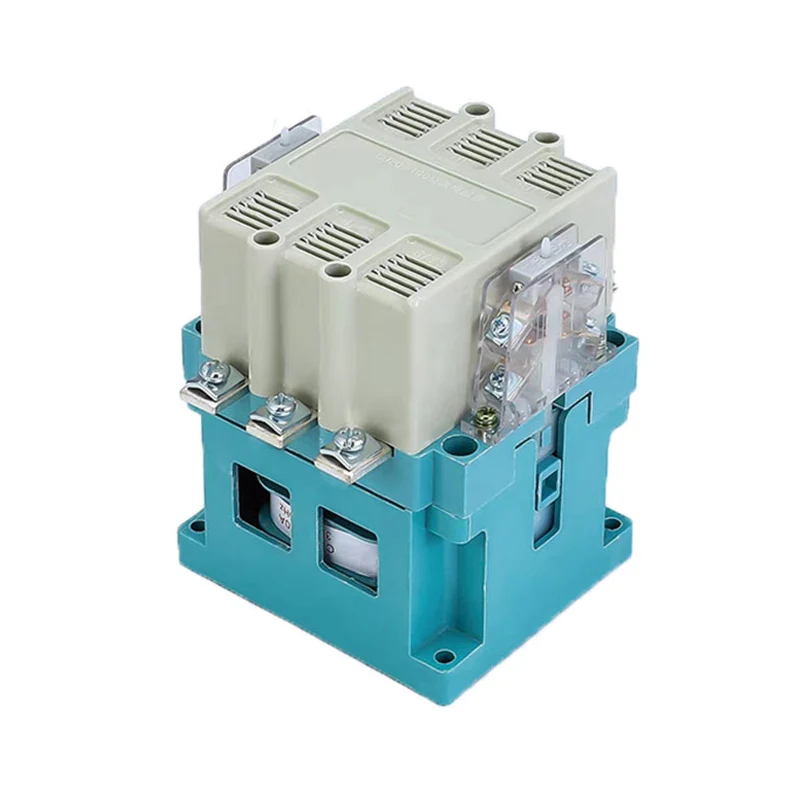

موصل CJ20 AC (موصل AC / DC) ، يستخدم بشكل رئيسي في دائرة التيار المتردد 50 هرتز (أو 60 هرتز) ، الجهد المقنن إلى 660 فولت ، تيار التشغيل المقدر إلى 630 أمبير ، لدائرة التصنيع والكسر لمسافات طويلة ، والجمع مع الحمل الحراري الزائد المناسب التتابع، لحماية الدائرة التي قد تعمل على التحميل الزائد. يفي موصل AC/DC بمعايير IEC60947-4-1، GB14048.4.
درجة حرارة الهواء المحيط: -5°C~+40°C، المتوسط لا يتجاوز +35°C خلال 24 ساعة.
الارتفاع: لا يزيد عن 2000 م.
الظروف الجوية: درجة الحرارة القصوى هي +40 درجة مئوية، والرطوبة النسبية لا تزيد عن 50%؛ في درجات الحرارة المنخفضة يمكن أن تسمح برطوبة نسبية أعلى، على سبيل المثال، +20 درجة مئوية حتى 90%، يجب اتخاذ تدابير خاصة للتكثيف الناتج أحيانًا بسبب التغيرات في درجات الحرارة.
مستوى التلوث: 3.
فئة التثبيت: Ⅲ.
شروط التثبيت: لا يزيد ميل سطح التثبيت والمستوى الرأسي عن ±5 درجة.
اهتزاز الصدمات: يجب تركيب موصل التيار المتردد/المستمر واستخدامه في المكان دون حدوث اهتزاز أو صدمة أو اهتزاز كبير.
جهد إمداد التحكم في الملف هو: AC 50 هرتز، 110 فولت، 127 فولت، 220 فولت، 380 فولت؛ تيار مستمر: 110 فولت، 220 فولت
الحياة الميكانيكية: CJ20-10، 16، 25، 40، 63، 100، 160 لـ 10 ملايين مرة؛ CJ20-250، 400، 630 لـ 6 ملايين مرة.
معدل توفير اتصال AC / DC الموفر للطاقة (انظر الجدول 1).
الجدول 1
|
نموذج |
CJ20-63~160JZ |
CJ20-630J |
CJ20-250~630JZ |
|
معدل الادخار % |
90 |
95 |
95 |
المعلمات الرئيسية والأداء الفني للموصل (انظر الجدول 2).
الجدول 2
|
نموذج |
تصنيف الجهد العزل واجهة المستخدم (الخامس) |
الهواء الحر التقليدي تيار التسخين إيث(A) |
القوة القصوى السنجاب ثلاث مراحل محرك القفص الذي يتم التحكم فيه بواسطة AC-3 كيلو واط |
عدد التشغيل دورات في الساعة مرات / ساعة (AC-3) |
ايه سي-3 الحياة الكهربائية (10000 مرة) |
قوة الملف ابدأ / استمر فرجينيا/فا |
اختيار الصمامات نماذج (SCPD). |
||
|
220 فولت |
380 فولت |
660 فولت |
|||||||
|
CJ20-10 |
690 |
10 |
2.2 |
4 |
4 |
1200 |
100 |
65/9 |
RT16-20 |
|
CJ20-16 |
16 |
4.5 |
7.5 |
11 |
62/9 |
RT16-32 |
|||
|
CJ20-25 |
25 |
5.5 |
11 |
13 |
93/14 |
RT16-50 |
|||
|
CJ20-40 |
32 |
11 |
22 |
22 |
175/19 |
RT16-80 |
|||
|
CJ20-63 |
40 |
18 |
30 |
35 |
120 |
480/57 |
RT16-160 |
||
|
CJ20-100 |
63 |
28 |
50 |
50 |
570/61 |
RT16-250 |
|||
|
CJ20-160 |
100 |
48 |
85 |
85 |
855/85.5 |
RT16-315 |
|||
|
CJ20-250 |
250 |
80 |
132 |
- |
600 |
60 |
1710/152 |
RT16-400 |
|
|
CJ20-400 |
400 |
115 |
200 |
200 |
1710/250 |
RT16-500 |
|||
|
CJ20-630 |
630 |
175 |
300 |
- |
3578/91.2 |
RT16-630 |
|||
نوع جهة الاتصال وكميتها والمعلمات الأساسية لجهات الاتصال المساعدة (انظر الجدول 3)
الجدول 3
|
نموذج |
الهواء الحر التقليدي تيار التسخين (أ) |
تصنيف الجهد العزل (V) |
التشغيل المقدر الجهد (الخامس) |
التشغيل المقدر الحالي (أ) |
قدرة التحكم المقدرة |
أنواع وعدد من الاتصال |
|||
|
تكييف |
العاصمة |
تكييف |
العاصمة |
تكييف |
العاصمة |
||||
|
CJ20-10~40 |
10 |
690 |
380 |
220 |
0.26 |
0.14 |
ايه سي-15 100 فولت أمبير |
دي سي-13 30 واط |
اثنان مفتوحان عادة، اثنان مغلقة عادة |
|
220 |
110 |
0.45 |
0.27 |
||||||
|
CJ20-63~160 |
10 |
380 |
220 |
0.80 |
0.27 |
ايه سي-15 300 فولت أمبير |
دي سي-13 60 واط |
اثنان مفتوحان عادة، اثنان مغلقة عادة |
|
|
220 |
110 |
1.4 |
0.6 |
||||||
|
CJ20-250~630 |
10 |
380 |
220 |
1.3 |
0.27 |
ايه سي-15 500 فولت أمبير |
دي سي-13 60 واط |
مفتوح عادة 4 3 2 |
|
|
220 |
110 |
2.3 |
0.6 |
مغلق عادة 2 3 4 |
|||||
نظام الاتصال لموصل AC/DC لترتيب الاتصال المباشر والفاصل المزدوج، والاتصال المساعد لـ CJ20-40A والمزيد كمكون منفصل مثبت على جانبي جهة الاتصال الرئيسية، وهو فصل في الكهرباء.
يمكن تركيب موصلات CJ20-10~25A AC/DC بمسامير أو قضبان بطاقات قياسية مقاس 35 مم.
تستخدم موصلات CJ20-10~16A AC/DC حجرة قوسية مفتوحة بسيطة ذات نقطة توقف مزدوجة، والباقي يستخدم غطاء تقوس التماس الطولي المتعدد أو حاويات غطاء التقوس، مع قدرة كسر عالية، وموثوقية عالية.
تحتوي موصلات AC / DC الموفرة للطاقة CJ20-63 ~ 630 على وحدة توفير الطاقة العامة DC، ولا يمكنها فقط استخلاص منتجات موفرة للطاقة أو منتجات تشغيل DC، ولا تشغل جهات اتصال مساعدة، وبالتالي تحسين موثوقية المنتج وعمره بشكل كبير.
